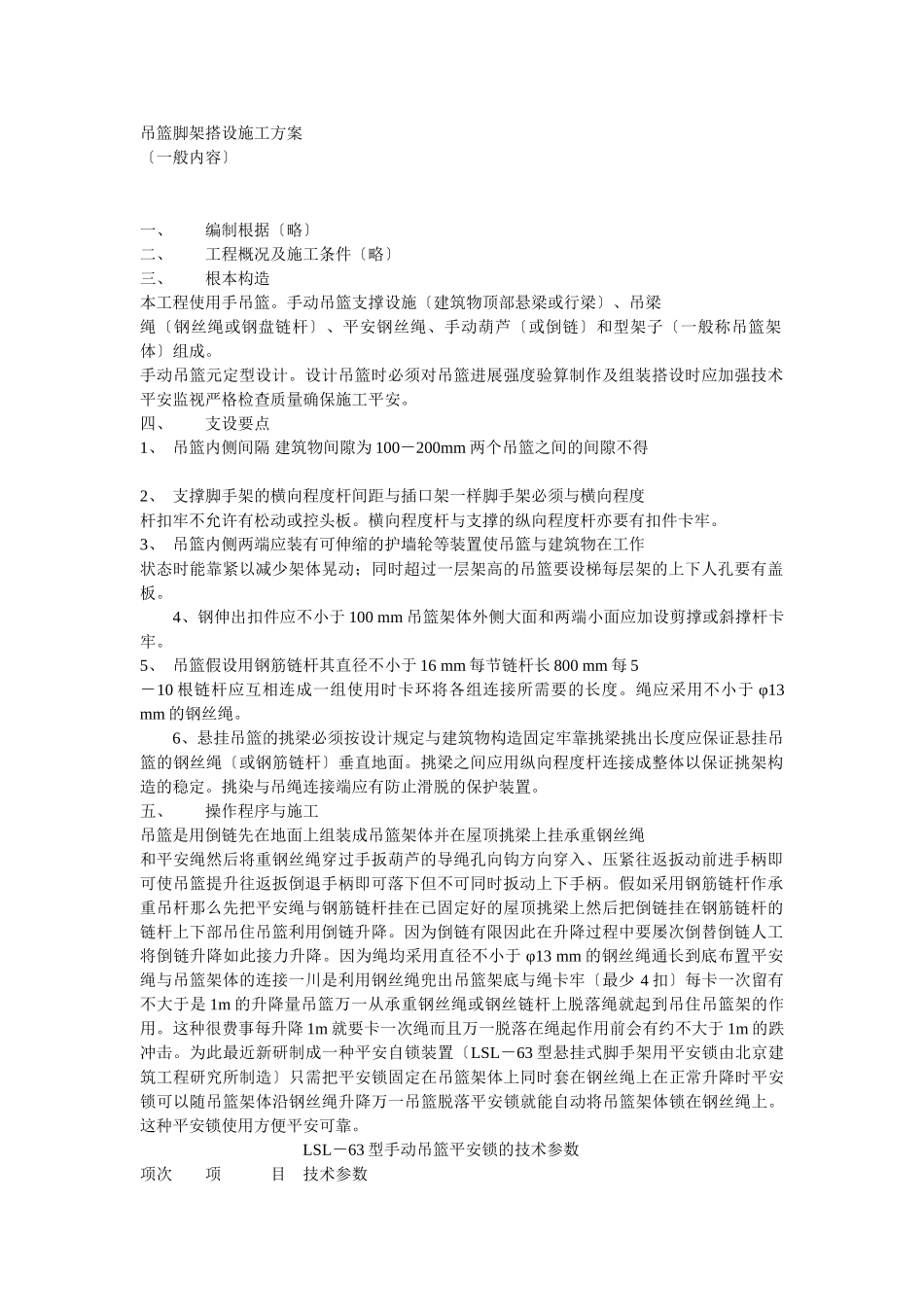

吊篮脚架搭设施工方案〔一般内容〕一、编制根据〔略〕二、工程概况及施工条件〔略〕三、根本构造本工程使用手吊篮。手动吊篮支撑设施〔建筑物顶部悬梁或行梁〕、吊梁绳〔钢丝绳或钢盘链杆〕、平安钢丝绳、手动葫芦〔或倒链〕和型架子〔一般称吊篮架体〕组成。手动吊篮元定型设计。设计吊篮时必须对吊篮进展强度验算制作及组装搭设时应加强技术平安监视严格检查质量确保施工平安。四、支设要点1、吊篮内侧间隔建筑物间隙为100－200mm两个吊篮之间的间隙不得2、支撑脚手架的横向程度杆间距与插口架一样脚手架必须与横向程度杆扣牢不允许有松动或控头板。横向程度杆与支撑的纵向程度杆亦要有扣件卡牢。3、吊篮内侧两端应装有可伸缩的护墙轮等装置使吊篮与建筑物在工作状态时能靠紧以减少架体晃动；同时超过一层架高的吊篮要设梯每层架的上下人孔要有盖板。4、钢伸出扣件应不小于100mm吊篮架体外侧大面和两端小面应加设剪撑或斜撑杆卡牢。5、吊篮假设用钢筋链杆其直径不小于16mm每节链杆长800mm每5－10根链杆应互相连成一组使用时卡环将各组连接所需要的长度。绳应采用不小于φ13mm的钢丝绳。6、悬挂吊篮的挑梁必须按设计规定与建筑物构造固定牢靠挑梁挑出长度应保证悬挂吊篮的钢丝绳〔或钢筋链杆〕垂直地面。挑梁之间应用纵向程度杆连接成整体以保证挑架构造的稳定。挑染与吊绳连接端应有防止滑脱的保护装置。五、操作程序与施工吊篮是用倒链先在地面上组装成吊篮架体并在屋顶挑梁上挂承重钢丝绳和平安绳然后将重钢丝绳穿过手扳葫芦的导绳孔向钩方向穿入、压紧往返扳动前进手柄即可使吊篮提升往返扳倒退手柄即可落下但不可同时扳动上下手柄。假如采用钢筋链杆作承重吊杆那么先把平安绳与钢筋链杆挂在已固定好的屋顶挑梁上然后把倒链挂在钢筋链杆的链杆上下部吊住吊篮利用倒链升降。因为倒链有限因此在升降过程中要屡次倒替倒链人工将倒链升降如此接力升降。因为绳均采用直径不小于φ13mm的钢丝绳通长到底布置平安绳与吊篮架体的连接一川是利用钢丝绳兜出吊篮架底与绳卡牢〔最少4扣〕每卡一次留有不大于是1m的升降量吊篮万一从承重钢丝绳或钢丝链杆上脱落绳就起到吊住吊篮架的作用。这种很费事每升降1m就要卡一次绳而且万一脱落在绳起作用前会有约不大于1m的跌冲击。为此最近新研制成一种平安自锁装置〔LSL－63型悬挂式脚手架用平安锁由北京建筑工程研究所制造〕只需把平安锁固定在吊篮架体上同时套在钢丝绳上在正常升降时平安锁可以随吊篮架体沿钢丝绳升降万一吊篮脱落平安锁就能自动将吊篮架体锁在钢丝绳上。这种平安锁使用方便平安可靠。LSL－63型手动吊篮平安锁的技术参数项次项目技术参数123456允许冲击力锁绳速度工作荷载钢丝绳〔规格φ12.5－6×19〕重量有效标定限6300N11~15m／min7500N〔指单锁工作荷载〕97300N1.8kg1年六、钢组合而成的吊篮架计算书吊篮架由吊篮片、钢〔利用扣件〕组合而成吊篮片之间用φ48钢连接组成整体行架体系计算时将吊篮视作由两榀纵向行架组成取其中一榀分析内力进展强度验算。1、荷载计算〔1〕吊篮架自重力取500／Nm2吊篮架宽12米那么每榀行架荷载为q1=550×1.2／2=330N／m〔2〕施工荷载取120N／那么q2=1200×1.2／2=720N／m〔3〕总荷载q=q1+q2=330+720=1050N／m1、内力及截面验算〔1〕上弦弯矩Mmax=1／8q12=×1050×2.52=820N.mφ48×3.5mm钢截面截面抵抗矩W=5075mm3σ=Mmax／w=820000／5075=161.6N／nm2
