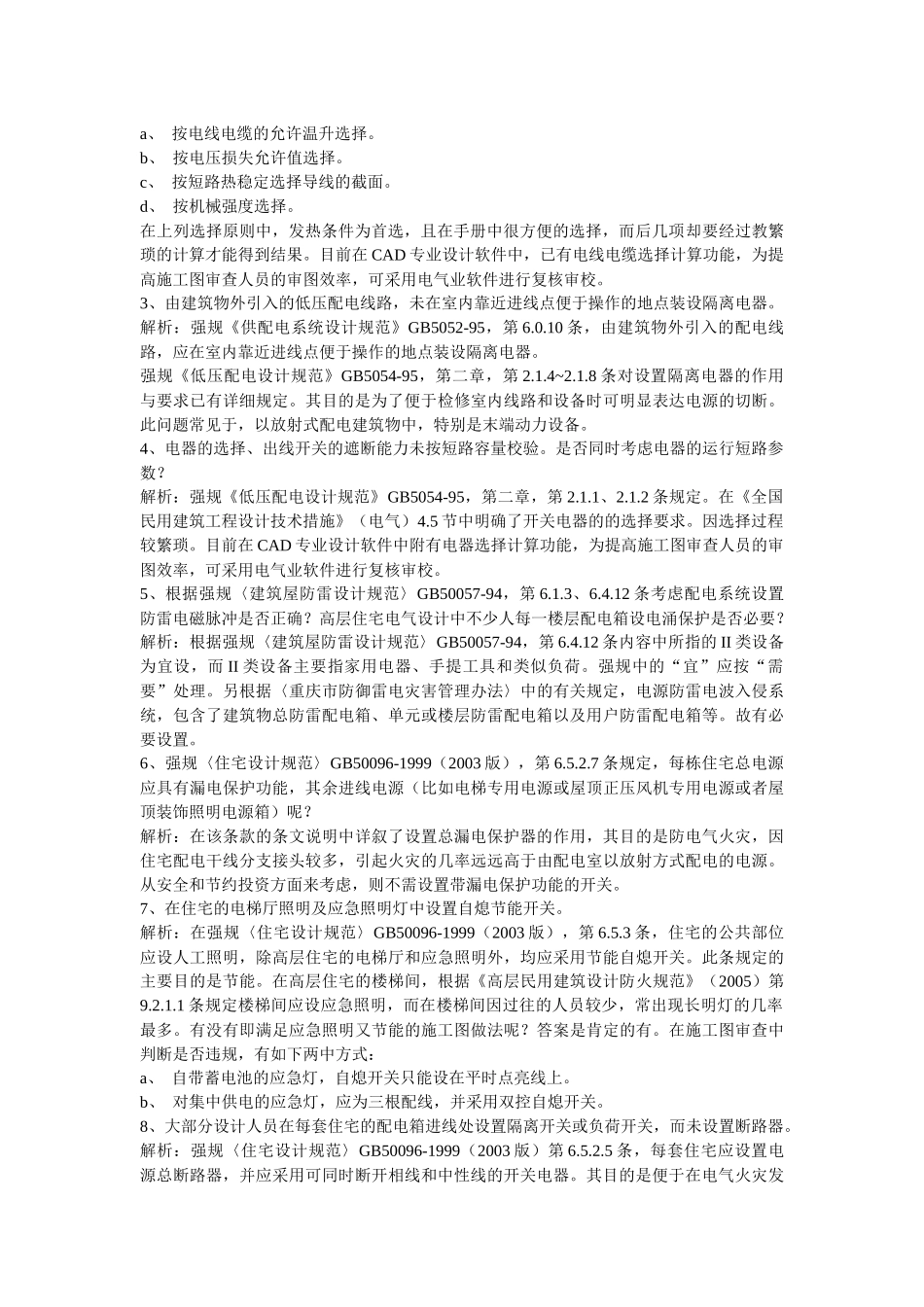

施工图审查中常见的共性及疑难问题解析电气专业民用建筑电气图纸会审纪要1．总说明：图例是否齐全、清楚1）图例中的设备（电箱、电灯、强电插座等）安装高度是否合理2）文字说明有无错漏3）有无用文字不能表达清楚的需要补图的项目2．图纸是否齐全3．配电系统图：1）开关、电线、配管选择是否合理2）开关与电线是否匹配3）上下级开关是否匹配4）电线电缆敷设方式是否合理5）有无不符合规范的问题6）各相负荷是否平衡7）各系统图之间有无存在矛盾8）电度计量设置是否缺项、合理4．接地系统：1）重复接地、防雷接地、弱电接地，图纸是否完善、说明有无错漏2）防浪涌保护器就规格及其连接线5．平面图：1）电线电缆布置是否合理，是否清楚2）电线根数是否正确3）线管敷设是否影响建筑外观4）线管敷设是否影响结构5）插座、灯数量规格是否合理6）插座、灯具、开关、电话、电视、对讲机、门铃、集抄线有无错漏，安装位置是否合理，是否符合建筑布置7）电箱安装位置是否合理，电箱安装位置的墙厚是否满足一、一般性问题1、电容器装置的开关设备及导线等载流部分的长时间的允许电流一般均按不小于或等于1.5倍选择，或注明由生产厂按电容器无功容量配套。解析：强规《10kV及以下变电所设计规范》GB50053-94，第5.4.2条电容器装置的开关设备及导线等载流部分的长期允许电流，高压电容器不应小于电容器额定电流的1.35倍，低压电容器不应小于电容器额定电流的1.5倍。已有明确规定。此问题主要常见于低压配电系统图。对于注明由生产厂按电容器无功容量配套的施工图，应提醒设计人员注意，若生产厂采用的规范与强规有矛盾时应按强规执行。2、电气导线截面积的选择往往仅按发热条件选择，忽略其他条件。解析：根据强规《电力工程电缆设计规范》GB50217-94，第3.7节规定和强规《低压配电设计规范》GB5054-95，第二章，第2.2.2条规定。在《全国民用建筑工程设计技术措施》（电气）4.6.2节中明确了电线、电缆截面积的基本选择原则：a、按电线电缆的允许温升选择。b、按电压损失允许值选择。c、按短路热稳定选择导线的截面。d、按机械强度选择。在上列选择原则中，发热条件为首选，且在手册中很方便的选择，而后几项却要经过教繁琐的计算才能得到结果。目前在CAD专业设计软件中，已有电线电缆选择计算功能，为提高施工图审查人员的审图效率，可采用电气业软件进行复核审校。3、由建筑物外引入的低压配电线路，未在室内靠近进线点便于操作的地点装设隔离电器。解析：强规《供配电系统设计规范》GB5052-95，第6.0.10条，由建筑物外引入的配电线路，应在室内靠近进线点便于操作的地点装设隔离电器。强规《低压配电设计规范》GB5054-95，第二章，第2.1.4~2.1.8条对设置隔离电器的作用与要求已有详细规定。其目的是为了便于检修室内线路和设备时可明显表达电源的切断。此问题常见于，以放射式配电建筑物中，特别是末端动力设备。4、电器的选择、出线开关的遮断能力未按短路容量校验。是否同时考虑电器的运行短路参数？解析：强规《低压配电设计规范》GB5054-95，第二章，第2.1.1、2.1.2条规定。在《全国民用建筑工程设计技术措施》（电气）4.5节中明确了开关电器的的选择要求。因选择过程较繁琐。目前在CAD专业设计软件中附有电器选择计算功能，为提高施工图审查人员的审图效率，可采用电气业软件进行复核审校。5、根据强规〈建筑屋防雷设计规范〉GB50057-94，第6.1.3、6.4.12条考虑配电系统设置防雷电磁脉冲是否正确？高层住宅电气设计中不少人每一楼层配电箱设电涌保护是否必要？解析：根据强规〈建筑屋防雷设计规范〉GB50057-94，第6.4.12条内容中所指的II类设备为宜设，而II类设备主要指家用电器、手提工具和类似负荷。强规中的“宜”应按“需要”处理。另根据〈重庆市防御雷电灾害管理办法〉中的有关规定，电源防雷电波入侵系统，包含了建筑物总防雷配电箱、单元或楼层防雷配电箱以及用户防雷配电箱等。故有必要设置。6、强规〈住宅设计规范〉GB50096-1999（2003版），第6.5.2.7条规定，每栋住宅总电源应具有漏电保护功能，其余进线电源（比如电梯专用电源或屋顶正压风机专用电源或者屋顶装饰照明电源...
