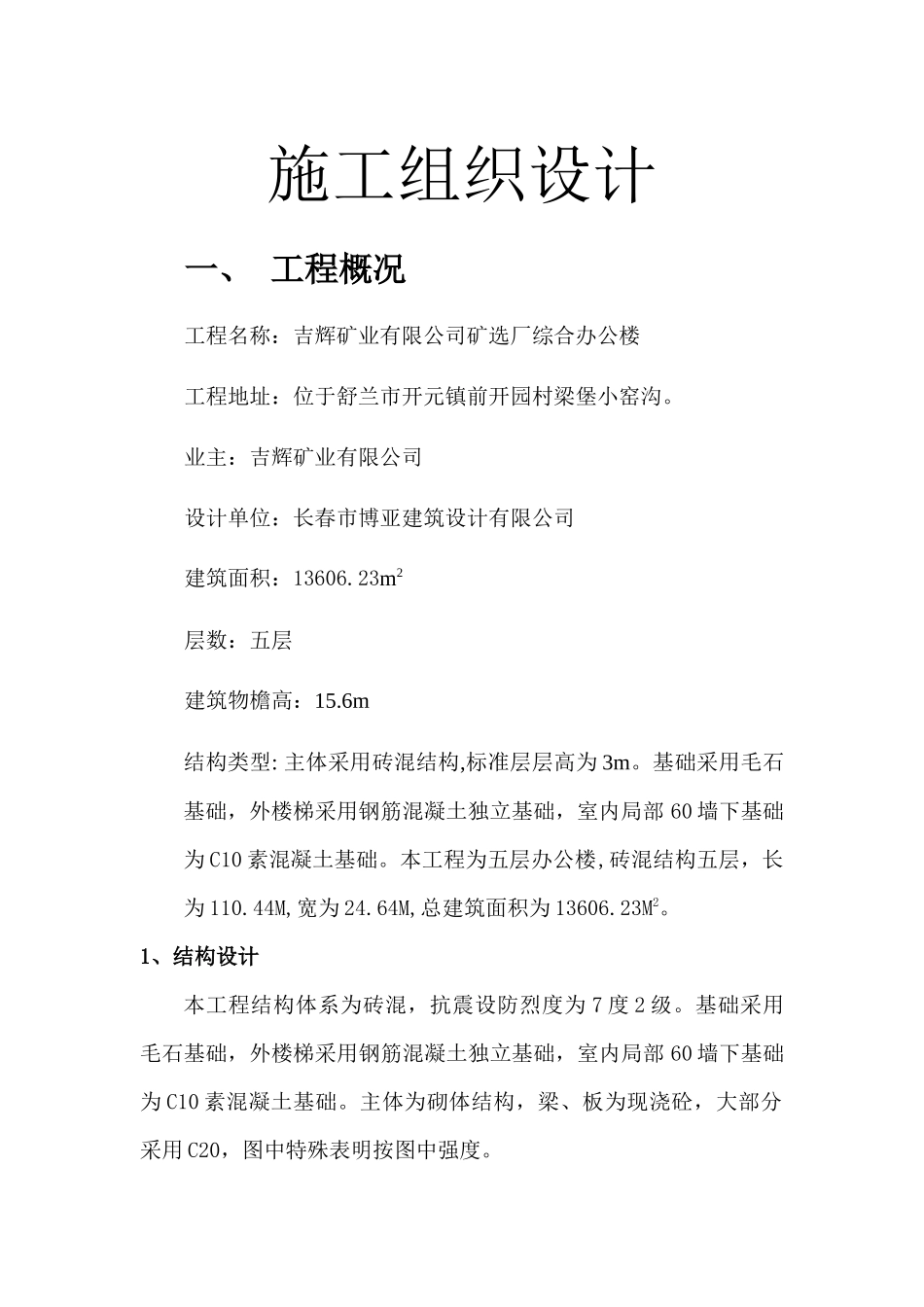

施工组织设计一、工程概况工程名称：吉辉矿业有限公司矿选厂综合办公楼工程地址：位于舒兰市开元镇前开园村梁堡小窑沟。业主：吉辉矿业有限公司设计单位：长春市博亚建筑设计有限公司建筑面积：13606.23m2层数：五层建筑物檐高：15.6m结构类型:主体采用砖混结构,标准层层高为3m。基础采用毛石基础，外楼梯采用钢筋混凝土独立基础，室内局部60墙下基础为C10素混凝土基础。本工程为五层办公楼,砖混结构五层，长为110.44M,宽为24.64M,总建筑面积为13606.23M2。1、结构设计本工程结构体系为砖混，抗震设防烈度为7度2级。基础采用毛石基础，外楼梯采用钢筋混凝土独立基础，室内局部60墙下基础为C10素混凝土基础。主体为砌体结构，梁、板为现浇砼，大部分采用C20，图中特殊表明按图中强度。2、建筑设计本工程外墙为370厚MU10粉土砖。内墙采用240厚MU10粉土砖，局部内墙为60墙采用轻质隔断材料。外墙窗间墙采用橘红色涂料，外墙其他墙采用白色涂料，踢脚采用灰色蘑菇石，内墙装饰为水泥石灰砂浆大地麻刀灰罩面喷内墙涂料，天棚做法是钢筋混凝土楼板下混合砂浆刷白色内墙涂料，卫生间做法详见图纸，地面做法除图纸标出部分外均由甲方自定。3、水暖、电气、通风设计本工程水暖、电气、通风等设备管线工程比较复杂，由采暖、供水、排水系统、消防系统、电力、电讯、照明等。综上所述，本工程特点为：建筑面积比较大，加大了材料的运输、安装难度；质量要求高，达到优良；施工期间图纸变动较大，甲方不断调整各项设计，以满足办公使用要求；施工的安全、保卫、消防工作要求突出。二、施工部署1、技术准备1）组织现场施工人员熟悉图纸，审查图纸，做好图纸的会审准备和变更洽商和各级书面的交底。2）放线组应在技术负责人组织下与甲方做好交接工作，并做好工作记录。3）建筑物的龙门板定位，放线和高程的引进都要经过有关部门人员复核，验收后方可进行下道工序。4）培训施工人员掌握新技术、新工艺、考核后方可上岗。5）审核成品及半成品构件数量、确定进场的日期。2、施工准备1)施工用水：施工用水按施工现场用水、生活用水、消防用水考虑，从现场旁边给水水管引出。2)搭建临时设施：现场办公室、临时仓库均设置在施工现场。（位置见施工布置平面图）三、施工进度计划安排为了保证工程，按时交付使用，根据本工程单层落地面积大、举架高的工程特点，故采用平行流水，立体交叉的施工方法。将本工程分为三个流水施工段，具体为1轴-7轴为Ⅰ施工段；1\7轴—1\21轴为Ⅱ施工段,21轴—27轴为第三施工段.立体交叉施工方法：基础施工同时将水暖、地下给排水等预埋做完，施工外墙时，屋面保温防水要同时进行，屋面电气避雷等设施要在防水施工前完成。门窗安装工程由上而下配合装饰工程进行。水平、垂直运输：1、垂直运输工具采用QTZ63液压自升塔吊两台2、水平运输工具采用40台单轮车、4台一吨翻及2台ZL30E铲车。四、施工方法和技术措施一、基础工程：工艺流程：独立基础；定位放线——基坑土方开挖——独立C10砼垫层——C20承台梁——C20短柱及地梁——回填土；毛石基础；定位防线——基坑土方开挖——毛石砌筑——C20地梁——回填土。1、为了保证施工进度及工程质量的前提下，基坑开挖土方采用一次性、大量投入人工挖土，回填土为人工夯填，回填时为了保证达到设计要求的回填紧固系数应大于0.96值。必须分层夯实，每层厚度控制为200mm以内，回填土方必须控制土的含水率，保证含水率低于极限含水率情况下方能回填。2、为了防止基础梁遭受冻胀破坏，在基础回填前，作防冻胀措施，根据近几年的实际操作经验及反馈的信息，在梁底采用聚乙烯苯板防冻胀在达到的防冻胀效果、经济以及施工工艺上都优于梁底铺炉渣防冻胀法。故采用聚乙烯苯板防冻胀法，将梁底土人工修平，达到梁底-150mm，宽度600mm沿基础承台梁通长。沿基础梁铺宽度500mm厚度为100mm的苯板，苯板用22#铅线固定与梁底或梁帮处。二、主体工程：模板工程：本工程模板均采用钢木组合模板，模板卡具采用新型的L型卡具。由于单层举架较高，故模板支撑采用碗口式脚手架支撑，在砼外形特殊的位置，或有予插筋位置采用竹模，为保证砼拆模后的外观尺寸，模...
