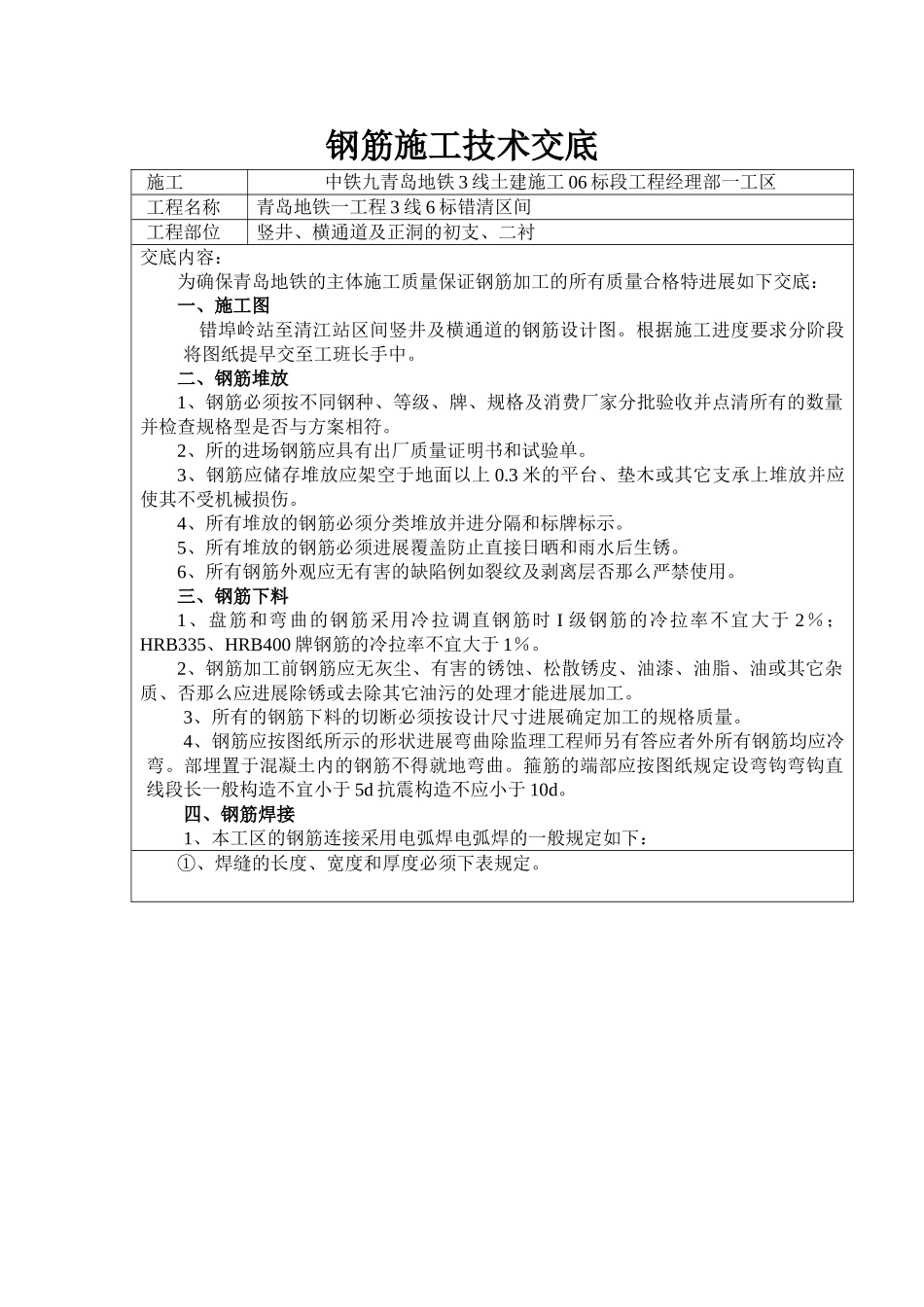

钢筋施工技术交底施工中铁九青岛地铁3线土建施工06标段工程经理部一工区工程名称青岛地铁一工程3线6标错清区间工程部位竖井、横通道及正洞的初支、二衬交底内容：为确保青岛地铁的主体施工质量保证钢筋加工的所有质量合格特进展如下交底：一、施工图错埠岭站至清江站区间竖井及横通道的钢筋设计图。根据施工进度要求分阶段将图纸提早交至工班长手中。二、钢筋堆放1、钢筋必须按不同钢种、等级、牌、规格及消费厂家分批验收并点清所有的数量并检查规格型是否与方案相符。2、所的进场钢筋应具有出厂质量证明书和试验单。3、钢筋应储存堆放应架空于地面以上0.3米的平台、垫木或其它支承上堆放并应使其不受机械损伤。4、所有堆放的钢筋必须分类堆放并进分隔和标牌标示。5、所有堆放的钢筋必须进展覆盖防止直接日晒和雨水后生锈。6、所有钢筋外观应无有害的缺陷例如裂纹及剥离层否那么严禁使用。三、钢筋下料1、盘筋和弯曲的钢筋采用冷拉调直钢筋时I级钢筋的冷拉率不宜大于2％；HRB335、HRB400牌钢筋的冷拉率不宜大于1％。2、钢筋加工前钢筋应无灰尘、有害的锈蚀、松散锈皮、油漆、油脂、油或其它杂质、否那么应进展除锈或去除其它油污的处理才能进展加工。3、所有的钢筋下料的切断必须按设计尺寸进展确定加工的规格质量。4、钢筋应按图纸所示的形状进展弯曲除监理工程师另有答应者外所有钢筋均应冷弯。部埋置于混凝土内的钢筋不得就地弯曲。箍筋的端部应按图纸规定设弯钩弯钩直线段长一般构造不宜小于5d抗震构造不应小于10d。四、钢筋焊接1、本工区的钢筋连接采用电弧焊电弧焊的一般规定如下：①、焊缝的长度、宽度和厚度必须下表规定。注：A为被连接钢筋的横截面积。D为被焊钢筋直径。②、钢筋电弧焊接应按下表使用焊条。钢筋级别搭接焊、帮条焊熔槽帮条焊Ⅰ级T421T426Ⅱ级T502T506T556③、为保证电弧焊接质量当改变钢筋类别、直径、焊条型或调换焊工时应事先用一样的材料和新焊接参数制作两个抗拉试件和两个冷弯试件。当焊接接头试验结果大于或等于所接钢筋的抗拉强度时才允许正式开焊。④、焊接现场应有合适当地的防风、防雨设施。⑤、钢筋与钢板的连接应按规定的搭接焊要求进展电弧焊。2、焊接施工①、施工焊场地平整采用适当防风、防雨措施。当坏境湿度低于5℃时钢筋在焊接前应预热。②、焊工应在开场工作之前经考核和试焊必须持证上岗。③、受力主筋的焊接按设计图规定设置。焊接点不应设于应力处并使交织排列。④、电弧焊的焊缝规格和使用的焊条如上所述。⑤、电弧焊接接头与钢筋弯曲处的间隔不应小于10倍钢筋直径。⑥、焊接采用40KVA以上功率电焊机计4台。3、电弧焊接接头质量检查：①、钢筋外表铁锈及焊渣要去除。②、焊缝外表平整不得有较大的凹陷、焊瘤。③、焊接接头处不得有裂纹。④、焊接接头的允许偏向应符合下表规定：编工程接头型式帮条焊搭接焊特征Ⅰ级钢筋Ⅱ级钢筋焊接长度帮条连接四条焊接4d5d帮条连接二条焊接8d10d搭接二条焊接4d5d搭接一条焊接8d10d帮条钢筋的横截面>1.2A>1.5A焊接总长度帮条连接16d20d搭接8d10d焊缝宽度0.7且不少于10mm焊缝深度0.25且不少于4mm1帮条对焊接中心的纵向偏向(mm)0.5d2焊接处钢筋轴线交角(0)443焊接处钢筋轴线偏心(mm)0.1d0.1334焊缝厚度(mm)+0.05d+0.05d5焊缝宽度(mm)+0.1d+0.1d6焊缝长度(mm)-0.5d-0.5d7横向咬边深度(mm)0.50.58在长2d焊缝外表上的气孔及夹渣数量(个)22面积(mm2)66注:d为被焊接的钢筋的直径.⑤、拉力试验：〔1〕每批中切取3个接头作拉伸试验3个热轧钢筋接头试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。〔2〕3个接头试件均应断于焊缝之外并应至少有2个试件呈延性断裂。当试验结果有1个试件的抗拉强度小于规定值或有1个试件断于焊缝或有2个试件发生脆性断裂时应再取6个试件进展复验。复验结果当有1个试件抗拉强度小于规定值或有1个试件断于焊缝或有3个试件呈脆性断裂时应确认该批焊接钢筋为不合格品。五、钢筋绑扎1、受力钢筋焊接或绑扎接头应设置在内力较小处并错开布置对于绑扎接头两接头间间隔不小于1.3倍搭接长度。对于焊接接头在接头长度区段内同一根钢筋不得有两个接头配置在接头长度区段内的受力钢筋...
