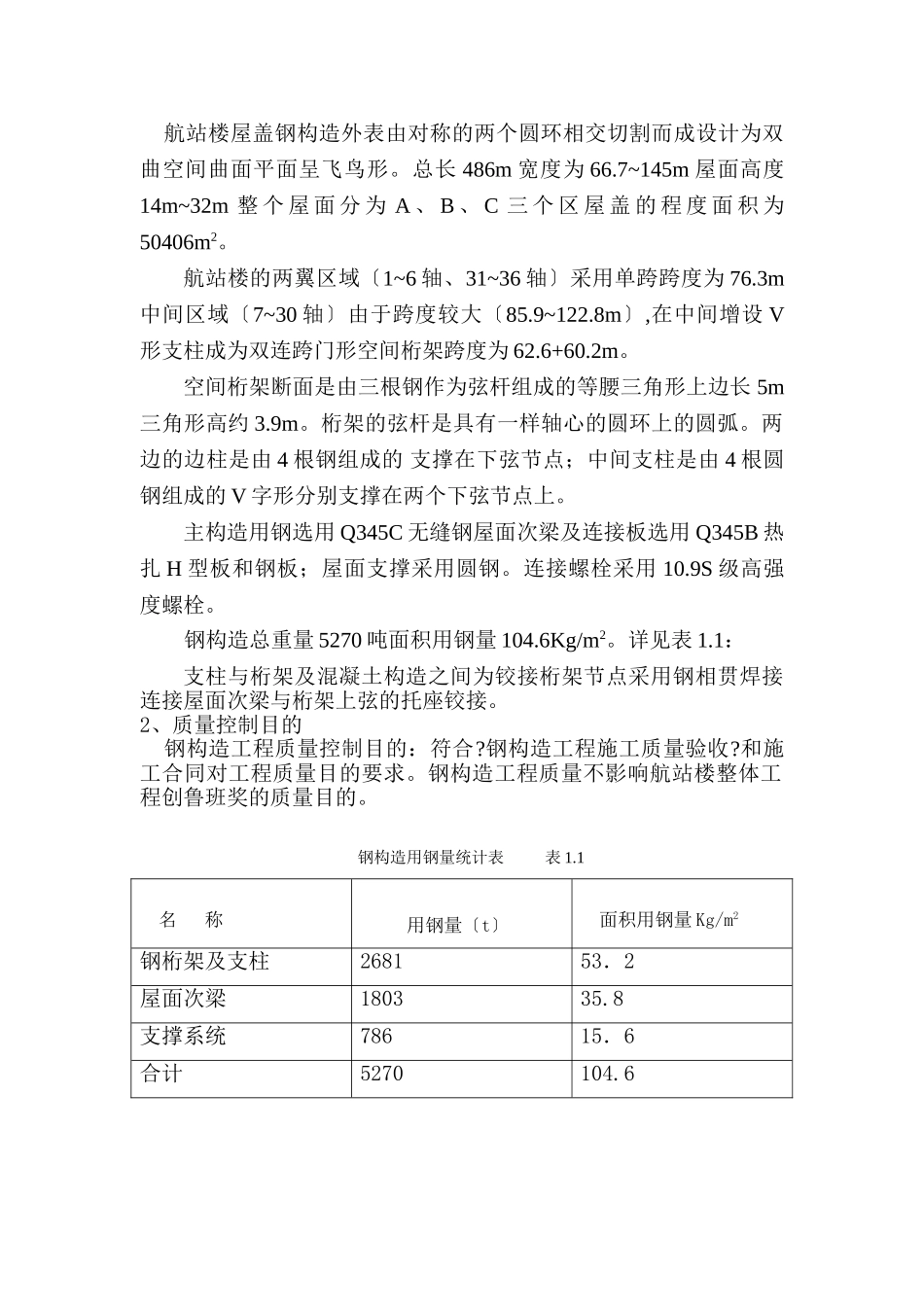

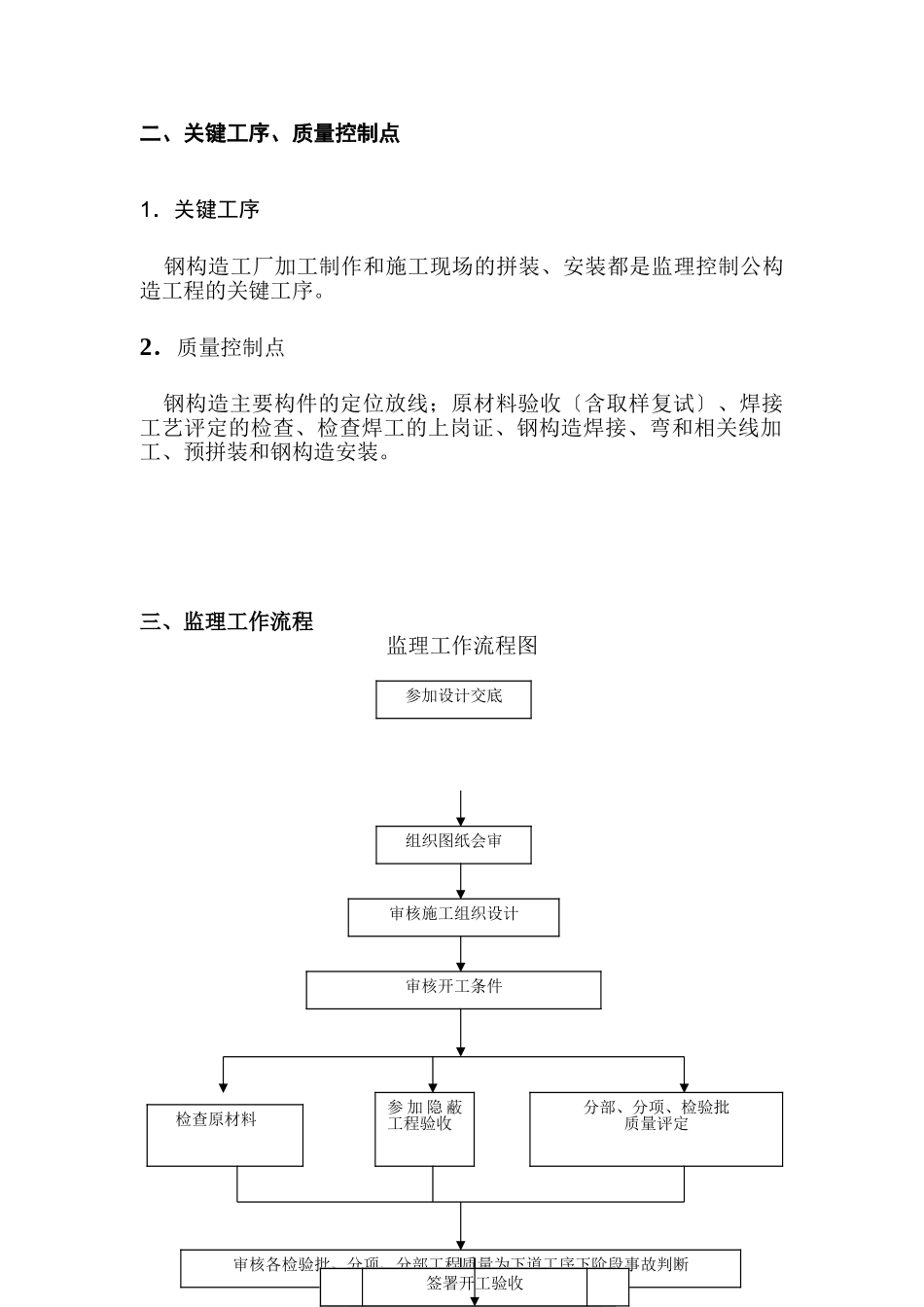

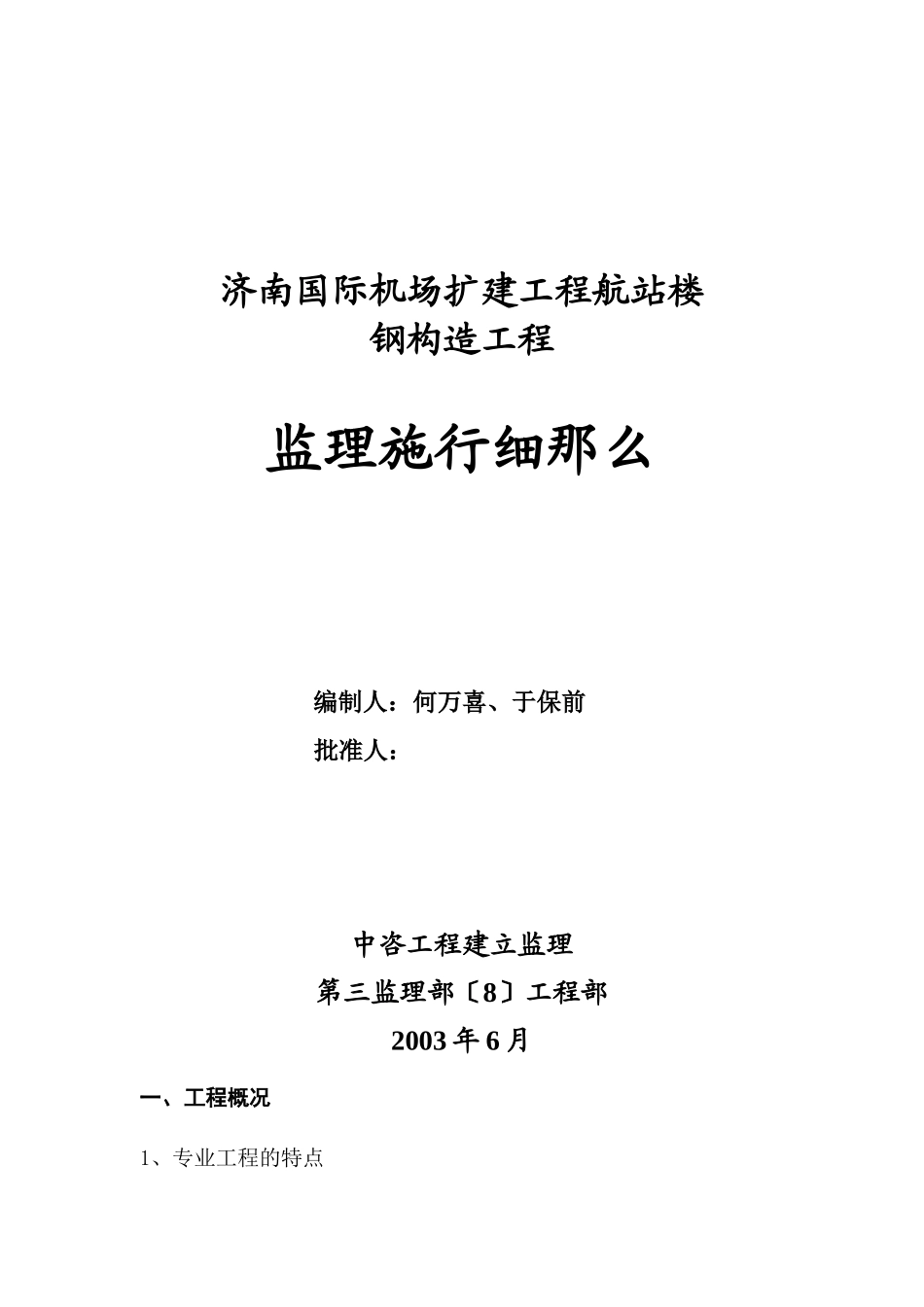

济南国际机场扩建工程航站楼钢构造工程监理施行细那么编制人:何万喜、于保前批准人:中咨工程建立监理第三监理部〔8〕工程部2003年6月一、工程概况1、专业工程的特点航站楼屋盖钢构造外表由对称的两个圆环相交切割而成设计为双曲空间曲面平面呈飞鸟形。总长486m宽度为66.7~145m屋面高度14m~32m整个屋面分为A、B、C三个区屋盖的程度面积为50406m2。航站楼的两翼区域〔1~6轴、31~36轴〕采用单跨跨度为76.3m中间区域〔7~30轴〕由于跨度较大〔85.9~122.8m〕,在中间增设V形支柱成为双连跨门形空间桁架跨度为62.6+60.2m。空间桁架断面是由三根钢作为弦杆组成的等腰三角形上边长5m三角形高约3.9m。桁架的弦杆是具有一样轴心的圆环上的圆弧。两边的边柱是由4根钢组成的支撑在下弦节点;中间支柱是由4根圆钢组成的V字形分别支撑在两个下弦节点上。主构造用钢选用Q345C无缝钢屋面次梁及连接板选用Q345B热扎H型板和钢板;屋面支撑采用圆钢。连接螺栓采用10.9S级高强度螺栓。钢构造总重量5270吨面积用钢量104.6Kg/m2。详见表1.1:支柱与桁架及混凝土构造之间为铰接桁架节点采用钢相贯焊接连接屋面次梁与桁架上弦的托座铰接。2、质量控制目的钢构造工程质量控制目的:符合?钢构造工程施工质量验收?和施工合同对工程质量目的要求。钢构造工程质量不影响航站楼整体工程创鲁班奖的质量目的。钢构造用钢量统计表表1.1名称用钢量〔t〕面积用钢量Kg/m2钢桁架及支柱268153.2屋面次梁180335.8支撑系统78615.6合计5270104.6二、关键工序、质量控制点1.关键工序钢构造工厂加工制作和施工现场的拼装、安装都是监理控制公构造工程的关键工序。2.质量控制点钢构造主要构件的定位放线;原材料验收〔含取样复试〕、焊接工艺评定的检查、检查焊工的上岗证、钢构造焊接、弯和相关线加工、预拼装和钢构造安装。三、监理工作流程监理工作流程图参加设计交底组织图纸会审审核施工组织设计审核开工条件检查原材料参加隐蔽工程验收分部、分项、检验批质量评定审核各检验批、分项、分部工程质量为下道工序下阶段事故判断组织开工预验监视承包商整改编写工程质量评估参加开工验收签署开工验收三、监理根据1.根据及(1)?建筑工程施工质量验收统一?(GB50300-2001)(2)?钢构造工程施工质量验收?(GB50202-2002)(3)?涂装前钢材外表锈蚀等级和除锈等级?(GB23)(4)?建筑钢构造焊接技术规程?(JGJ81)(5)?钢焊缝手工超声波探伤和探伤结果分级法?(GBJ18)(6)?钢熔化焊对接接头射线照相和质量分级?GB3323(7)?紧固件机械性能螺栓、螺钉和螺柱?GB3098(8)?钢构造高强度螺栓连接的设计施工及验收规程?JGJ82(9)工程施工合同(10)监理合同(11)施工图纸〔含深化设计图纸〕(12)审查批准的施工组织设计(13)审查批准的施工方案2.主要及内容摘录(1)摘自?钢构造工程施工质量验收?GB50205-2001钢构造工程施工应具备相应的钢构造工程施工资质施工现场应有经工程技术负责人审批的施工组织设计、施工方案等技术。3.0.2钢构造工程施工质量的验收必须采用经计量检定、校准合格的计量器具。3.0.3钢构造工程应按以下规定进展施工质量控制:1、采用的原材料及成品应进展仅场验收。凡涉及平安、功能的原材料及成品应按本规定进展复验并应经监理工程师〔建立技术负责人〕见证取样、送样;。3.0.4钢构造工程施工质量验收应在施工自检根底上按照检验批、分项工程、分部〔子分部〕工程进展。。3.0.5分项工程检验批合格质量应符合以下规定:1、主控工程必须符合本合格质量的要求;2、一般工程其检验结果应有80及以上的检查点〔值〕符合本合格质量的要求且值不应超过其允许偏向值的1.2倍;3、质量检查记录、质量证明等资料应完好。对属于以下情况之一的钢材应进展抽样复验。1、国外进口钢材;2、钢材混批;3、板厚等于或大于40mm且设计有Z向性能要求的厚板;4、建筑构造平安等级为一级大跨度钢构造中主要受力构件所采用的钢材;5、设计有复验要求的钢材;6、对质量有疑义的钢材。4.3.2重要钢构造采用的焊接材料应进展抽样复验复验结果应符合现行和设计要求。碳素构造钢应在焊缝冷却到环境温度、低合金构造钢应在完成焊接24h以后进展焊缝探伤...
