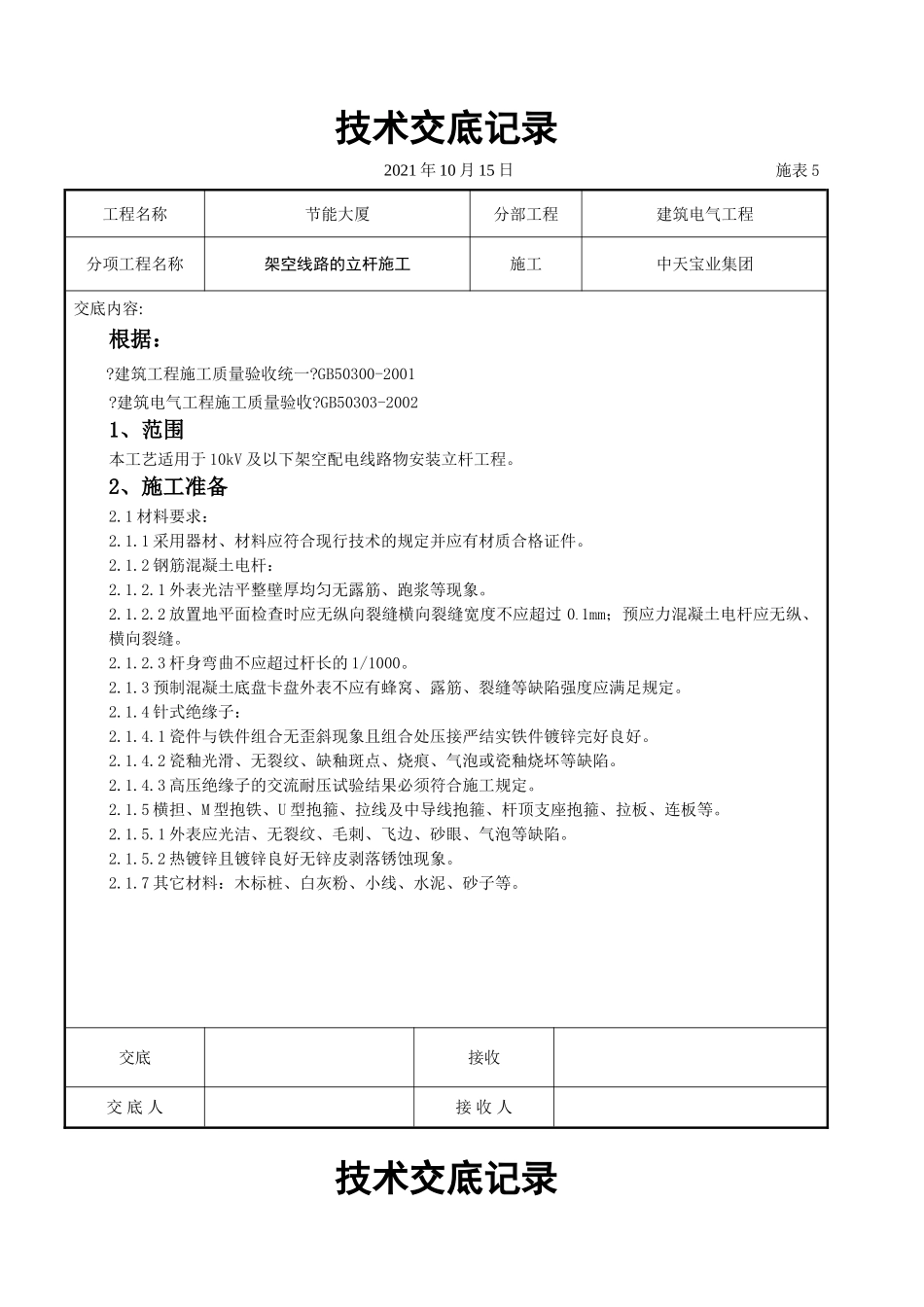

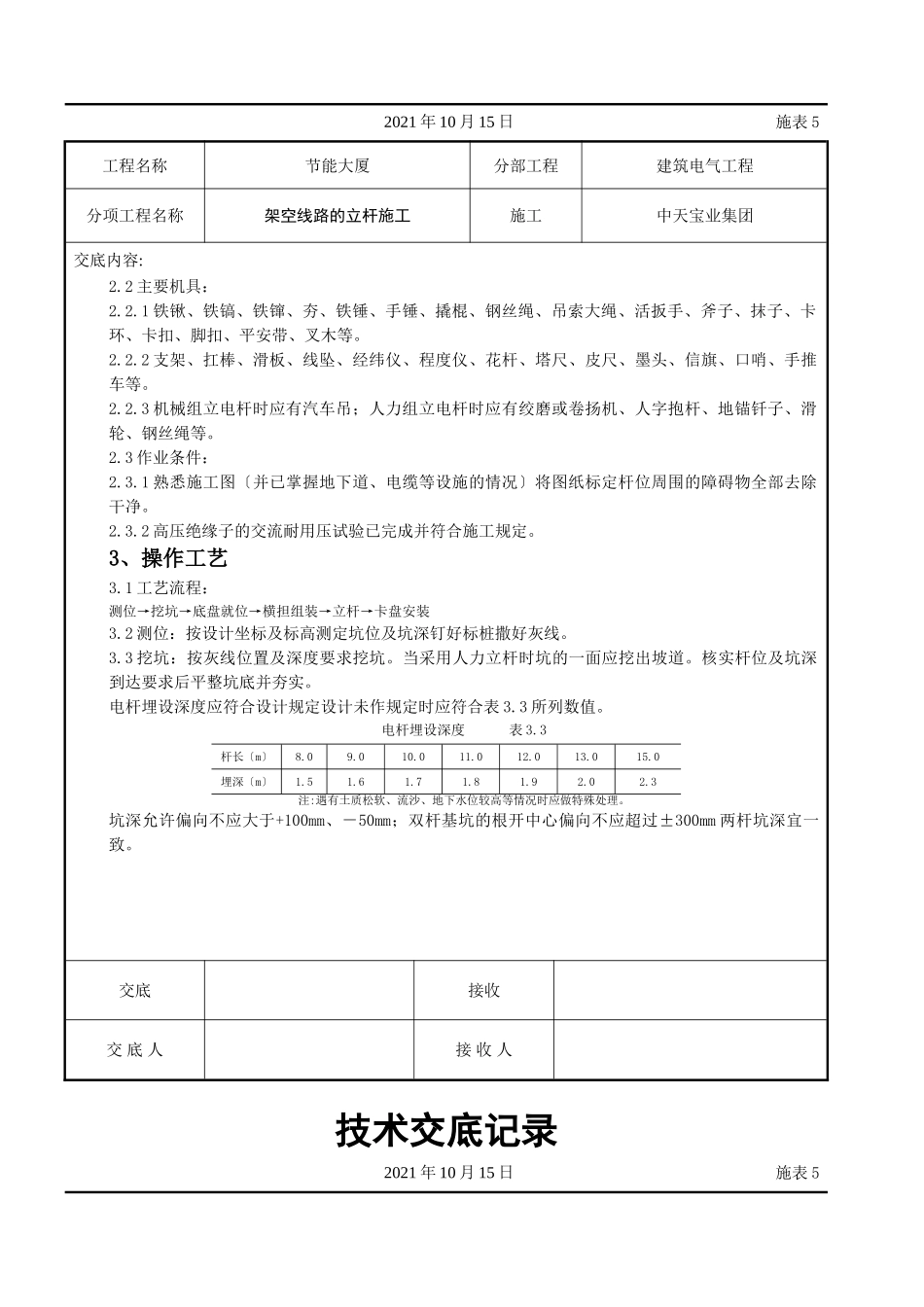

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的立杆施工施工中天宝业集团交底内容:根据：?建筑工程施工质量验收统一?GB50300-2001?建筑电气工程施工质量验收?GB50303-20021、范围本工艺适用于10kV及以下架空配电线路物安装立杆工程。2、施工准备2.1材料要求：2.1.1采用器材、材料应符合现行技术的规定并应有材质合格证件。2.1.2钢筋混凝土电杆：2.1.2.1外表光洁平整壁厚均匀无露筋、跑浆等现象。2.1.2.2放置地平面检查时应无纵向裂缝横向裂缝宽度不应超过0.1mm；预应力混凝土电杆应无纵、横向裂缝。2.1.2.3杆身弯曲不应超过杆长的1/1000。2.1.3预制混凝土底盘卡盘外表不应有蜂窝、露筋、裂缝等缺陷强度应满足规定。2.1.4针式绝缘子：2.1.4.1瓷件与铁件组合无歪斜现象且组合处压接严结实铁件镀锌完好良好。2.1.4.2瓷釉光滑、无裂纹、缺釉斑点、烧痕、气泡或瓷釉烧坏等缺陷。2.1.4.3高压绝缘子的交流耐压试验结果必须符合施工规定。2.1.5横担、M型抱铁、U型抱箍、拉线及中导线抱箍、杆顶支座抱箍、拉板、连板等。2.1.5.1外表应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.2热镀锌且镀锌良好无锌皮剥落锈蚀现象。2.1.7其它材料：木标桩、白灰粉、小线、水泥、砂子等。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的立杆施工施工中天宝业集团交底内容:2.2主要机具：2.2.1铁锹、铁镐、铁镩、夯、铁锤、手锤、撬棍、钢丝绳、吊索大绳、活扳手、斧子、抹子、卡环、卡扣、脚扣、平安带、叉木等。2.2.2支架、扛棒、滑板、线坠、经纬仪、程度仪、花杆、塔尺、皮尺、墨头、信旗、口哨、手推车等。2.2.3机械组立电杆时应有汽车吊；人力组立电杆时应有绞磨或卷扬机、人字抱杆、地锚钎子、滑轮、钢丝绳等。2.3作业条件：2.3.1熟悉施工图〔并已掌握地下道、电缆等设施的情况〕将图纸标定杆位周围的障碍物全部去除干净。2.3.2高压绝缘子的交流耐用压试验已完成并符合施工规定。3、操作工艺3.1工艺流程：测位→挖坑→底盘就位→横担组装→立杆→卡盘安装3.2测位：按设计坐标及标高测定坑位及坑深钉好标桩撒好灰线。3.3挖坑：按灰线位置及深度要求挖坑。当采用人力立杆时坑的一面应挖出坡道。核实杆位及坑深到达要求后平整坑底并夯实。电杆埋设深度应符合设计规定设计未作规定时应符合表3.3所列数值。电杆埋设深度表3.3杆长〔m〕8.09.010.011.012.013.015.0埋深〔m〕1.51.61.71.81.92.02.3注:遇有土质松软、流沙、地下水位较高等情况时应做特殊处理。坑深允许偏向不应大于+100mm、－50mm；双杆基坑的根开中心偏向不应超过±300mm两杆坑深宜一致。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的立杆施工施工中天宝业集团交底内容:3.4底盘就位：用大绳栓好底盘立好滑板将底盘滑入坑内。用线坠找出杆位中心将底盘放平、找正。然后用墨斗在底盘弹出杆位线。3.5横担组装：3.5.1将电杆、金具等分散运到杆位并对照图纸核查电杆、金具等的规格和质量情况。3.5.2用支架垫起杆身的上部量出横担安装位置套上抱箍穿好垫铁及横担垫好平光垫圈、弹簧垫圈用螺母紧固。紧固时注意找平、找正。然后安装连板、杆顶支座抱箍、拉线等。横担组装应符合以下要求：3.5.1.1同杆架设的双回路或多回道路路横担间的垂直间隔不应小于表3.5.1.1所示。同杆架设线路横担间的最小垂直间隔〔mm〕表3.5.1.1架设方式直线杆分支或转角杆1～10kV与1～10kV1～10kV与1～10kV以下1kV以下与1kV以下800120060050010003003.5.1.21kV以下线路的导线排列方式可采用程度排列；档距不大于50m时导线间的程度间隔为400mm但靠近电杆的两导线间的程度间隔不应小于500mm。10kV及以下线路的导线排列方式及线间间隔应符合设计要求。3.5.1.3横担的安装：当线路为多层排列时自上而下的顺序为：高压、动力、照明、路灯；当线路为程度排列时上层横担距杆顶不宜小于200mm；直线杆的单横担应装于受电侧90度转角杆及终端杆应装于拉线侧。3.5.1.4横担端部上下歪斜及左右...
