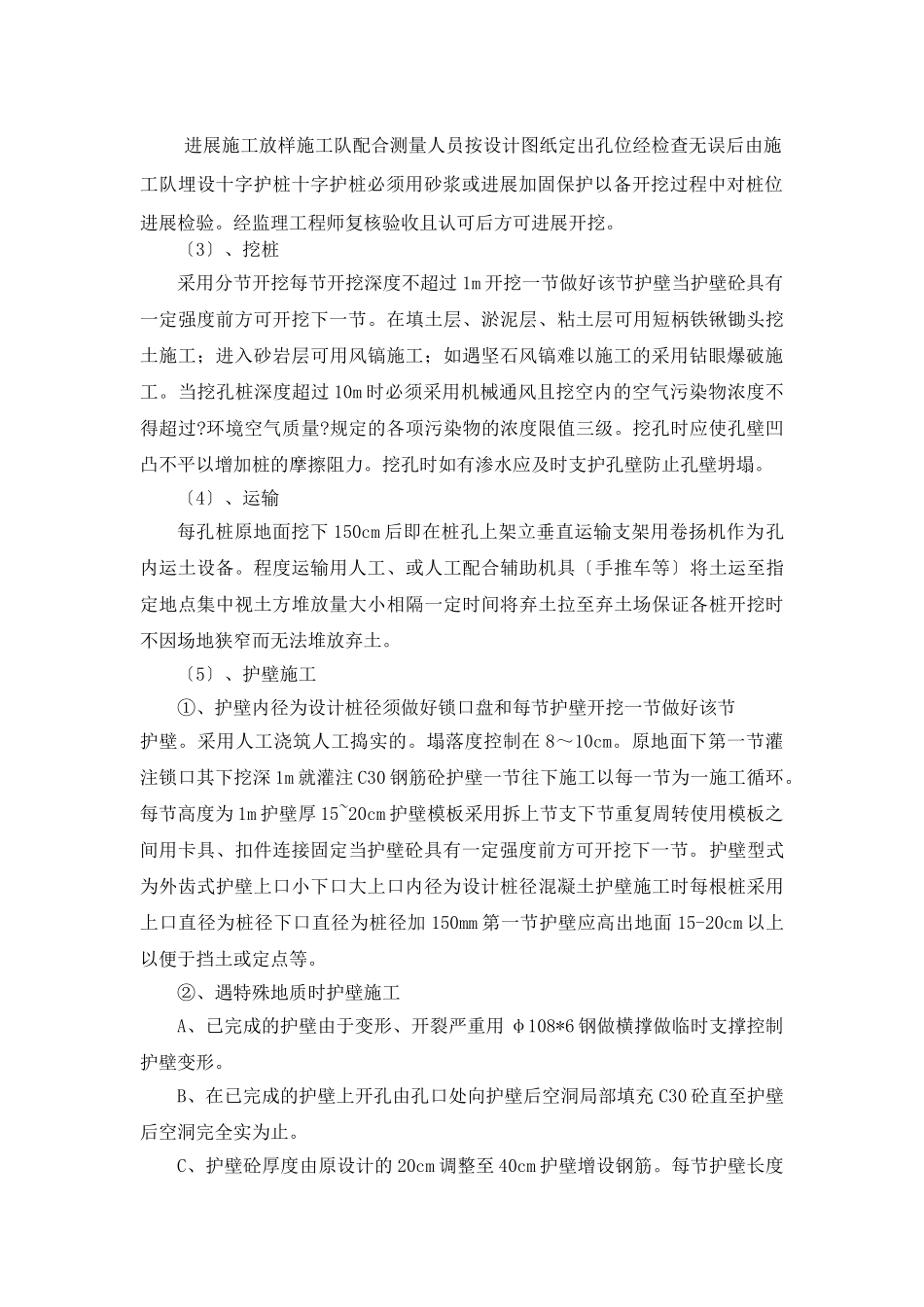

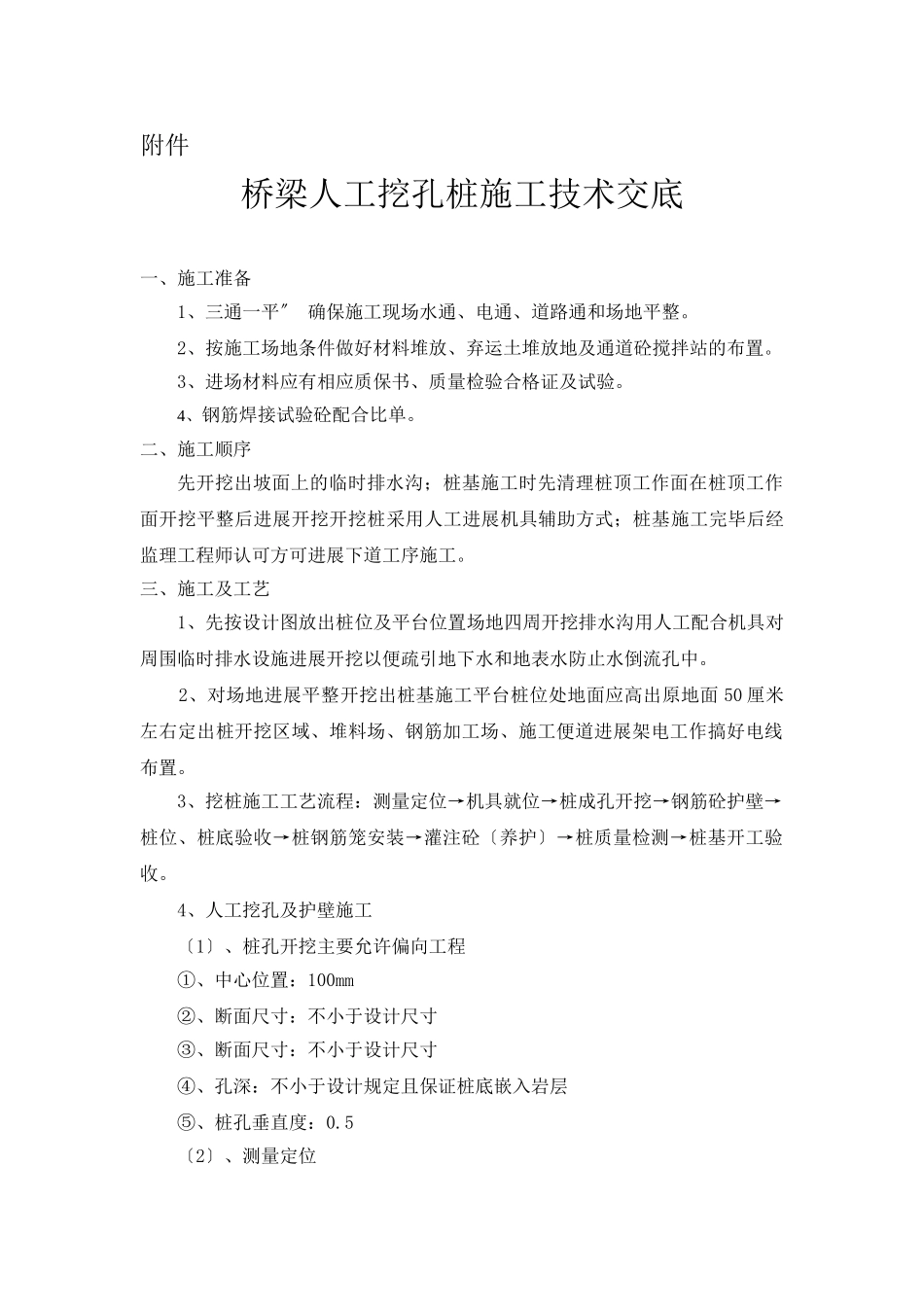

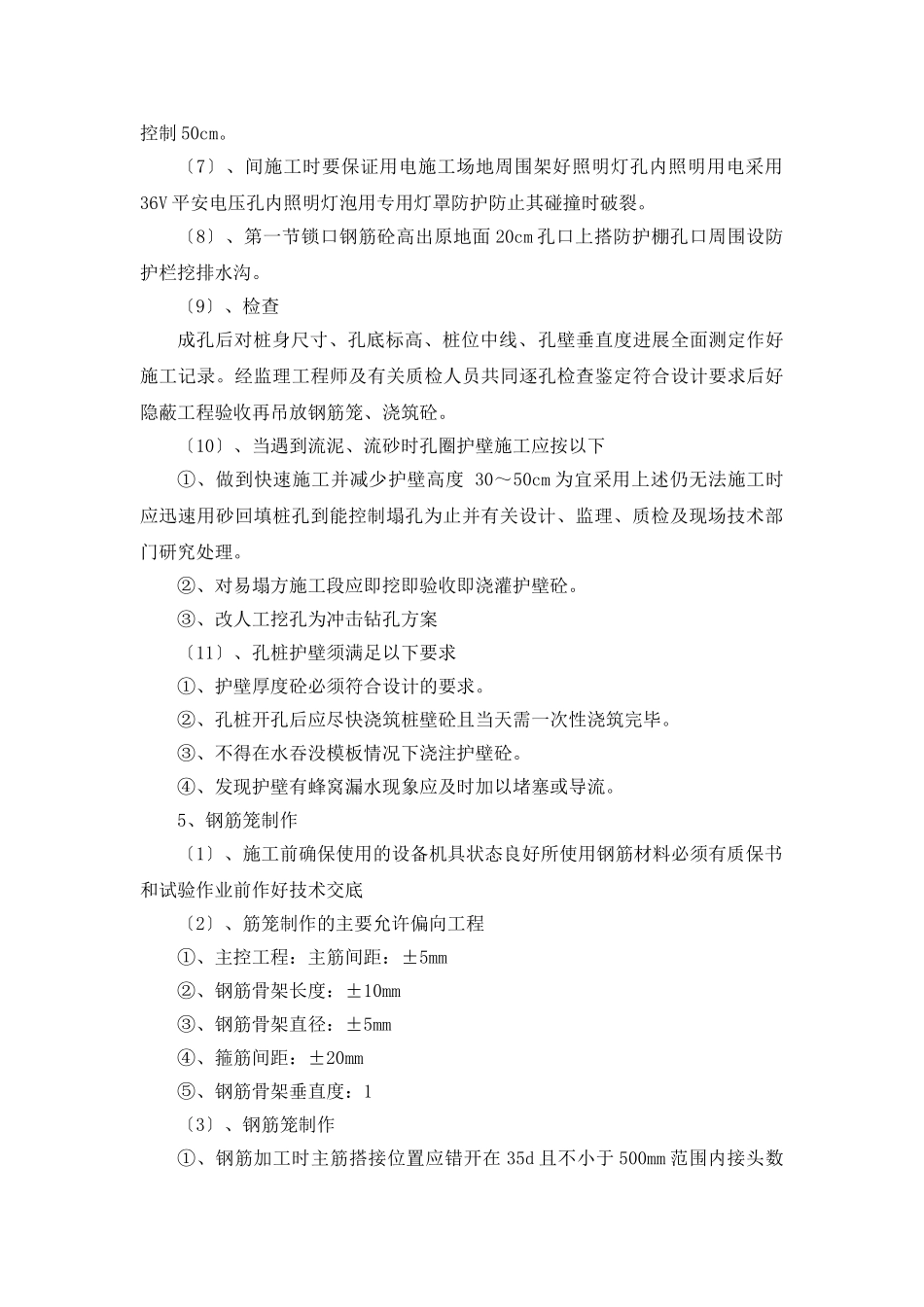

附件桥梁人工挖孔桩施工技术交底一、施工准备1、三通一平〞确保施工现场水通、电通、道路通和场地平整。2、按施工场地条件做好材料堆放、弃运土堆放地及通道砼搅拌站的布置。3、进场材料应有相应质保书、质量检验合格证及试验。4、钢筋焊接试验砼配合比单。二、施工顺序先开挖出坡面上的临时排水沟；桩基施工时先清理桩顶工作面在桩顶工作面开挖平整后进展开挖开挖桩采用人工进展机具辅助方式；桩基施工完毕后经监理工程师认可方可进展下道工序施工。三、施工及工艺1、先按设计图放出桩位及平台位置场地四周开挖排水沟用人工配合机具对周围临时排水设施进展开挖以便疏引地下水和地表水防止水倒流孔中。2、对场地进展平整开挖出桩基施工平台桩位处地面应高出原地面50厘米左右定出桩开挖区域、堆料场、钢筋加工场、施工便道进展架电工作搞好电线布置。3、挖桩施工工艺流程：测量定位→机具就位→桩成孔开挖→钢筋砼护壁→桩位、桩底验收→桩钢筋笼安装→灌注砼〔养护〕→桩质量检测→桩基开工验收。4、人工挖孔及护壁施工〔1〕、桩孔开挖主要允许偏向工程①、中心位置：100mm②、断面尺寸：不小于设计尺寸③、断面尺寸：不小于设计尺寸④、孔深：不小于设计规定且保证桩底嵌入岩层⑤、桩孔垂直度：0.5〔2〕、测量定位进展施工放样施工队配合测量人员按设计图纸定出孔位经检查无误后由施工队埋设十字护桩十字护桩必须用砂浆或进展加固保护以备开挖过程中对桩位进展检验。经监理工程师复核验收且认可后方可进展开挖。〔3〕、挖桩采用分节开挖每节开挖深度不超过1m开挖一节做好该节护壁当护壁砼具有一定强度前方可开挖下一节。在填土层、淤泥层、粘土层可用短柄铁锹锄头挖土施工；进入砂岩层可用风镐施工；如遇坚石风镐难以施工的采用钻眼爆破施工。当挖孔桩深度超过10m时必须采用机械通风且挖空内的空气污染物浓度不得超过?环境空气质量?规定的各项污染物的浓度限值三级。挖孔时应使孔壁凹凸不平以增加桩的摩擦阻力。挖孔时如有渗水应及时支护孔壁防止孔壁坍塌。〔4〕、运输每孔桩原地面挖下150cm后即在桩孔上架立垂直运输支架用卷扬机作为孔内运土设备。程度运输用人工、或人工配合辅助机具〔手推车等〕将土运至指定地点集中视土方堆放量大小相隔一定时间将弃土拉至弃土场保证各桩开挖时不因场地狭窄而无法堆放弃土。〔5〕、护壁施工①、护壁内径为设计桩径须做好锁口盘和每节护壁开挖一节做好该节护壁。采用人工浇筑人工捣实的。塌落度控制在8～10cm。原地面下第一节灌注锁口其下挖深1m就灌注C30钢筋砼护壁一节往下施工以每一节为一施工循环。每节高度为1m护壁厚15~20cm护壁模板采用拆上节支下节重复周转使用模板之间用卡具、扣件连接固定当护壁砼具有一定强度前方可开挖下一节。护壁型式为外齿式护壁上口小下口大上口内径为设计桩径混凝土护壁施工时每根桩采用上口直径为桩径下口直径为桩径加150mm第一节护壁应高出地面15-20cm以上以便于挡土或定点等。②、遇特殊地质时护壁施工A、已完成的护壁由于变形、开裂严重用φ108*6钢做横撑做临时支撑控制护壁变形。B、在已完成的护壁上开孔由孔口处向护壁后空洞局部填充C30砼直至护壁后空洞完全实为止。C、护壁砼厚度由原设计的20cm调整至40cm护壁增设钢筋。每节护壁长度控制50cm。〔7〕、间施工时要保证用电施工场地周围架好照明灯孔内照明用电采用36V平安电压孔内照明灯泡用专用灯罩防护防止其碰撞时破裂。〔8〕、第一节锁口钢筋砼高出原地面20cm孔口上搭防护棚孔口周围设防护栏挖排水沟。〔9〕、检查成孔后对桩身尺寸、孔底标高、桩位中线、孔壁垂直度进展全面测定作好施工记录。经监理工程师及有关质检人员共同逐孔检查鉴定符合设计要求后好隐蔽工程验收再吊放钢筋笼、浇筑砼。〔10〕、当遇到流泥、流砂时孔圈护壁施工应按以下①、做到快速施工并减少护壁高度30～50cm为宜采用上述仍无法施工时应迅速用砂回填桩孔到能控制塌孔为止并有关设计、监理、质检及现场技术部门研究处理。②、对易塌方施工段应即挖即验收即浇灌护壁砼。③、改人工挖孔为冲击钻孔方案〔11〕、孔桩护壁须满足以下要求①、护壁厚度砼必须符合设计的要求。②、孔桩...
