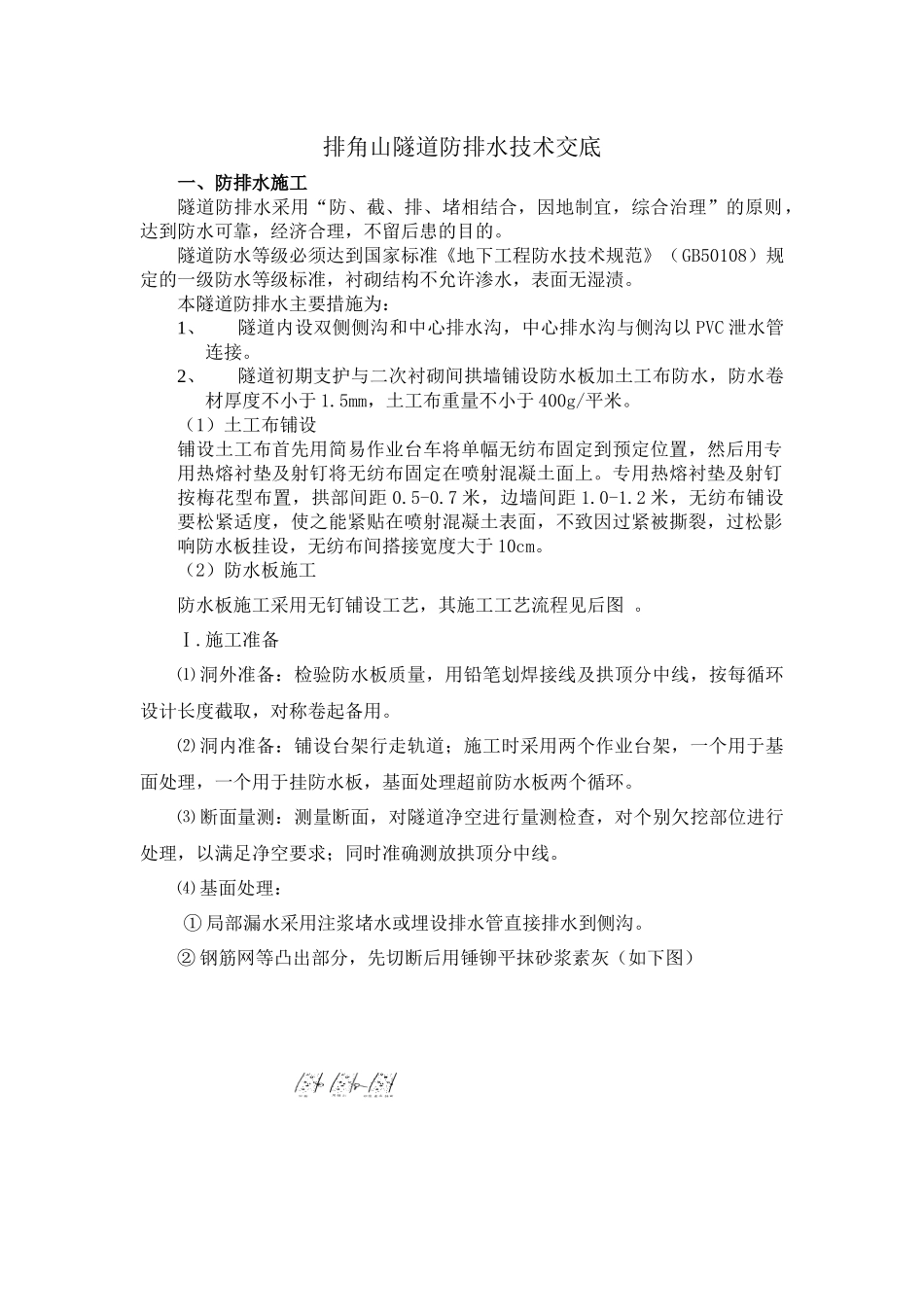

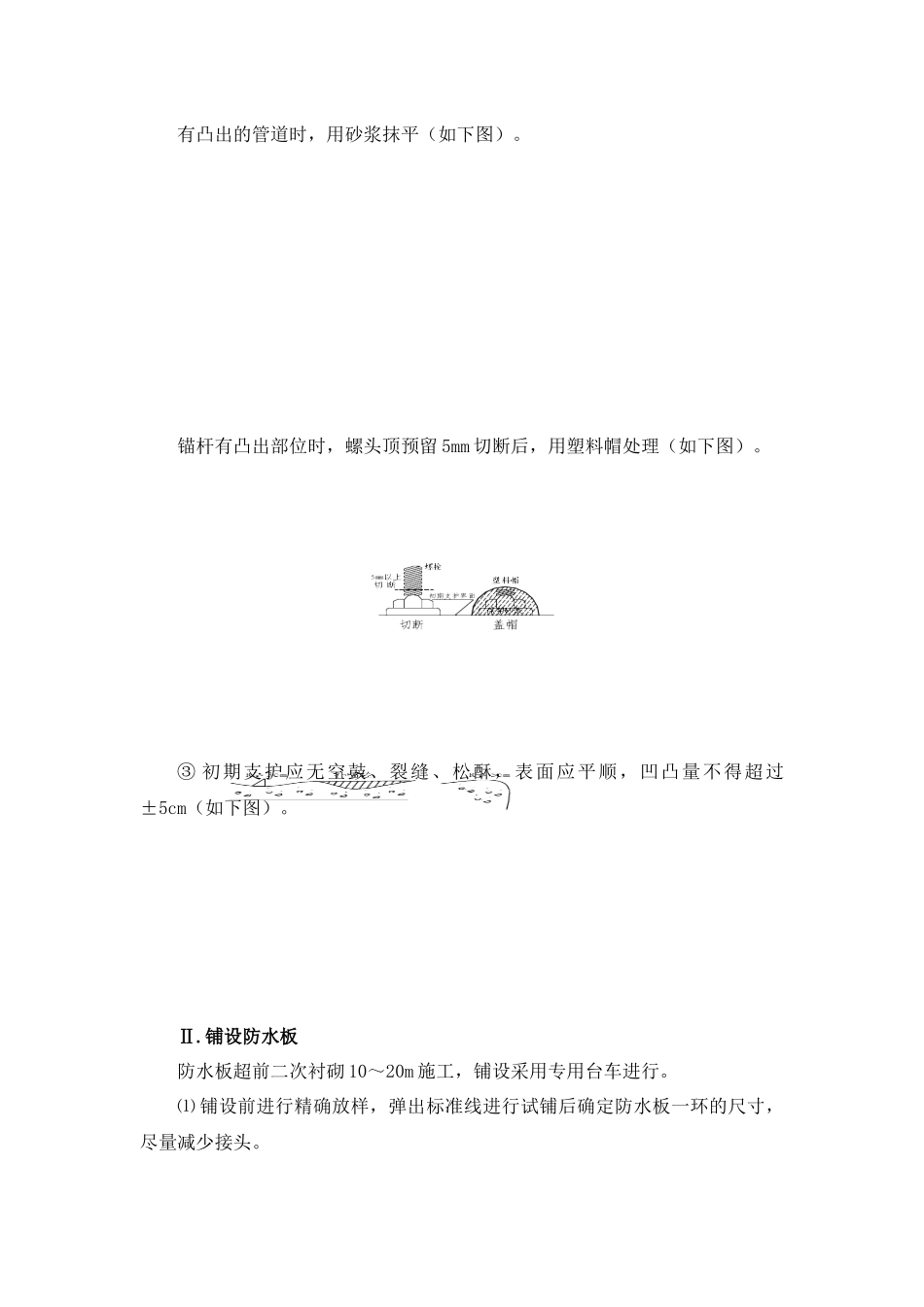

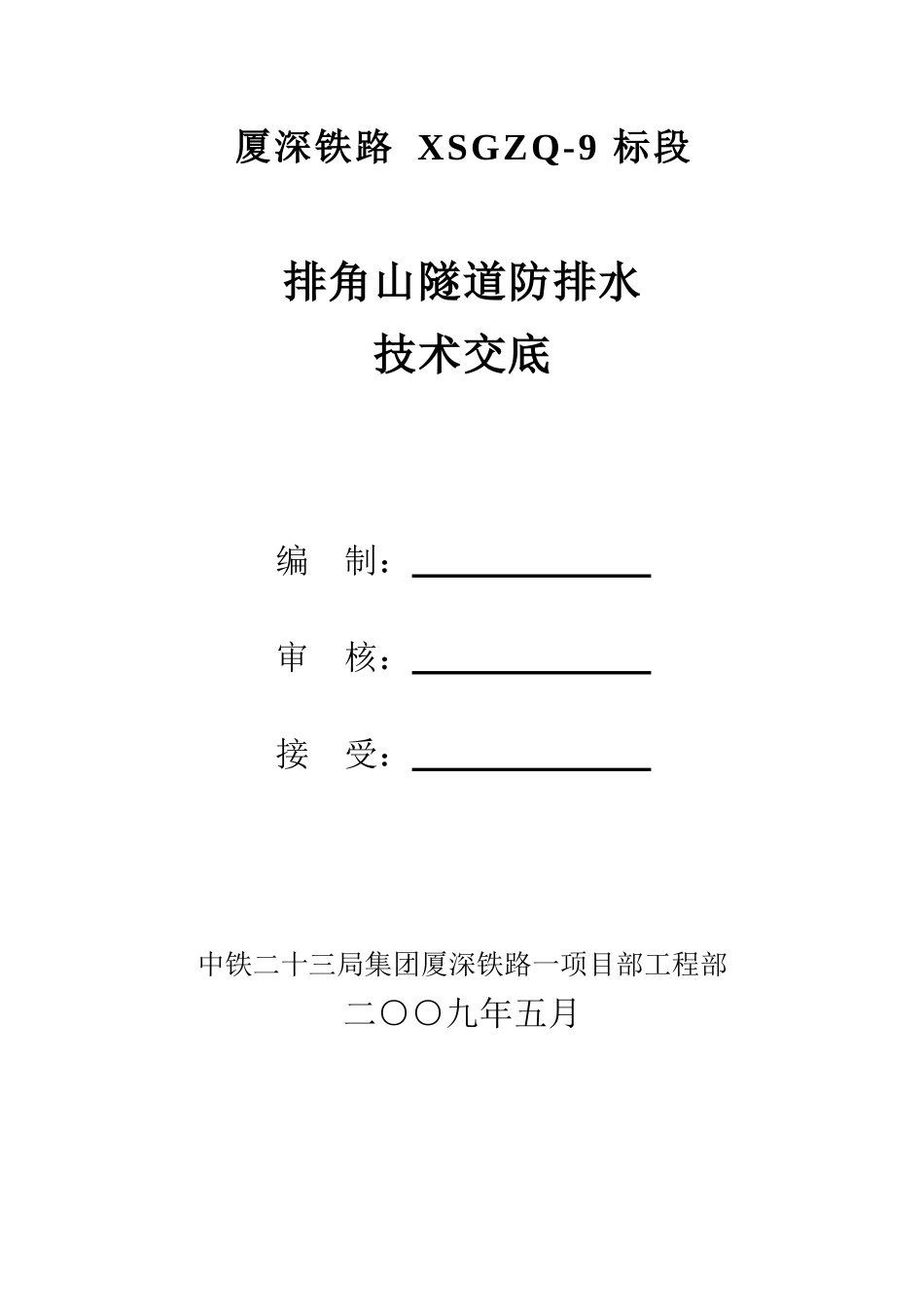

厦深铁路XSGZQ-9标段排角山隧道防排水技术交底编制：审核：接受：中铁二十三局集团厦深铁路一项目部工程部二○○九年五月排角山隧道防排水技术交底一、防排水施工隧道防排水采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水，表面无湿渍。本隧道防排水主要措施为：1、隧道内设双侧侧沟和中心排水沟，中心排水沟与侧沟以PVC泄水管连接。2、隧道初期支护与二次衬砌间拱墙铺设防水板加土工布防水，防水卷材厚度不小于1.5mm，土工布重量不小于400g/平米。（1）土工布铺设铺设土工布首先用简易作业台车将单幅无纺布固定到预定位置，然后用专用热熔衬垫及射钉将无纺布固定在喷射混凝土面上。专用热熔衬垫及射钉按梅花型布置，拱部间距0.5-0.7米，边墙间距1.0-1.2米，无纺布铺设要松紧适度，使之能紧贴在喷射混凝土表面，不致因过紧被撕裂，过松影响防水板挂设，无纺布间搭接宽度大于10cm。（2）防水板施工防水板施工采用无钉铺设工艺，其施工工艺流程见后图。Ⅰ.施工准备⑴洞外准备：检验防水板质量，用铅笔划焊接线及拱顶分中线，按每循环设计长度截取，对称卷起备用。⑵洞内准备：铺设台架行走轨道；施工时采用两个作业台架，一个用于基面处理，一个用于挂防水板，基面处理超前防水板两个循环。⑶断面量测：测量断面，对隧道净空进行量测检查，对个别欠挖部位进行处理，以满足净空要求；同时准确测放拱顶分中线。⑷基面处理：①局部漏水采用注浆堵水或埋设排水管直接排水到侧沟。②钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）有凸出的管道时，用砂浆抹平（如下图）。锚杆有凸出部位时，螺头顶预留5mm切断后，用塑料帽处理（如下图）。③初期支护应无空鼓、裂缝、松酥，表面应平顺，凹凸量不得超过±5cm（如下图）。Ⅱ.铺设防水板防水板超前二次衬砌10～20m施工，铺设采用专用台车进行。⑴铺设前进行精确放样，弹出标准线进行试铺后确定防水板一环的尺寸，尽量减少接头。⑵复合式防水板铺设采用洞外大幅预制，洞内整卷起吊，无钉铺设工艺。从拱顶向两侧铺设，防水板铺设要有一定松驰量。在喷砼表面采用ZIC-16电锤Φ8钻头钻眼，塑料膨胀螺栓固定，锚固点边墙环向间距90cm，纵向100cm；拱部环向间距60cm，纵向100cm。沿隧道纵向在锚固点上绑扎铁丝，防水板用背带与铁丝绑紧。⑶分离式防水板铺设采用从下向上的顺序铺设，松紧应适度并留有余量（实铺长度与弧长的比值为10：8），检查时要保证防水板全部面积均能抵到围岩。⑷分离式防水板铺挂前，用带热塑性圆垫圈的射钉将缓冲层平整顺直地固定在基层上（见下图），缓冲层搭接宽度50mm，可用热风焊枪点焊，每幅防水板布置适当排数垫圈，每排垫圈距防水板边缘40cm左右，垫圈间距：侧壁80cm，2～3个垫圈/m2，顶部40cm，3～4个垫圈/m2。暗钉圈固定缓冲层示意⑸两幅防水板的搭接宽度不应小于100mm。⑹环向铺设时，下部防水板应压住上部防水板。⑺防水板之间的搭接缝应采用双焊缝、调温、调速热楔式功能的自动爬行式热合机热熔焊接，细部处理或修补采用手持焊枪，单条焊缝的有效焊接宽度不应小于10mm，焊接严密，不得焊焦焊穿。⑻防水板纵向搭接与环向搭接处，除按正常施工外，应再覆盖一层同类材料的防水板材，用热焊焊接。⑼三层以上塑料防水板的搭接形式必须是“T”型接头。⑽分段铺设的卷材的边缘部位预留至少60cm的搭接余量并且对预留部分边缘部位进行有效的保护。⑾绑扎或焊接钢筋时，采取措施应避免对卷材造成破坏。⑿混凝土振捣时，振捣棒不得接触防水板，以防防水板受到损伤。⒀防水板的搭接缝焊接质量检查应按充气法检查，将5号注射针与压力表相接，用打气筒进行充气，当压力表达到0.25MPa时停止充气，保持15min，压力下降在10%以内，说明焊缝合格；如压力下降过快，说明有未N1.防水板质量检查/检验；2.划焊缝搭接线；3.防水板可分拱部和边墙两段截取，对称卷起备用。1.工作平台就位；2.初支及渗漏水处理3.切除锚杆及钢筋网端头；4.如超挖超过铺板规定，编...
