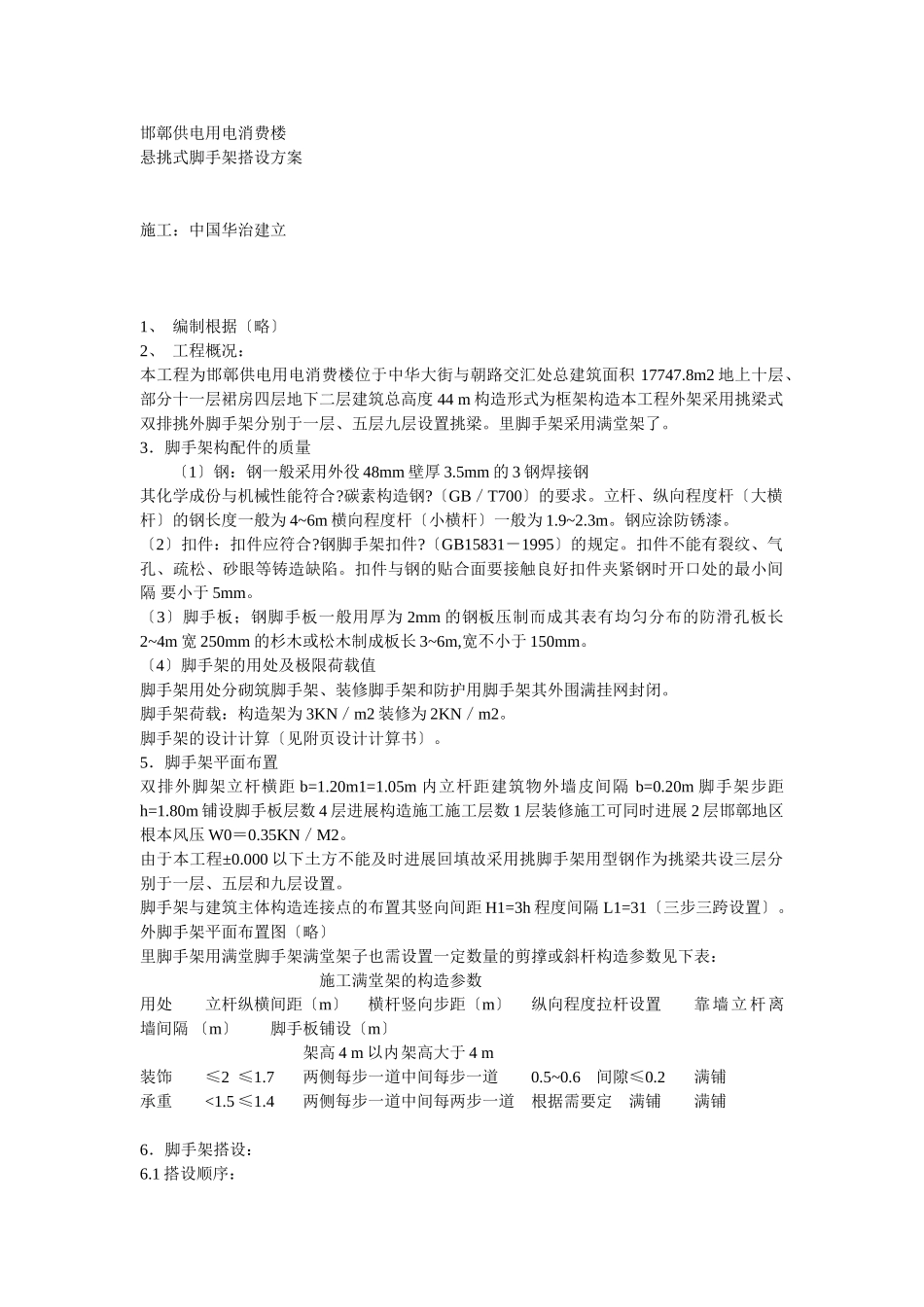

邯鄣供电用电消费楼悬挑式脚手架搭设方案施工：中国华治建立1、编制根据〔略〕2、工程概况：本工程为邯鄣供电用电消费楼位于中华大街与朝路交汇处总建筑面积17747.8m2地上十层、部分十一层裙房四层地下二层建筑总高度44m构造形式为框架构造本工程外架采用挑梁式双排挑外脚手架分别于一层、五层九层设置挑梁。里脚手架采用满堂架了。3．脚手架构配件的质量〔1〕钢：钢一般采用外役48mm壁厚3.5mm的3钢焊接钢其化学成份与机械性能符合?碳素构造钢?〔GB／T700〕的要求。立杆、纵向程度杆〔大横杆〕的钢长度一般为4~6m横向程度杆〔小横杆〕一般为1.9~2.3m。钢应涂防锈漆。〔2〕扣件：扣件应符合?钢脚手架扣件?〔GB15831－1995〕的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢的贴合面要接触良好扣件夹紧钢时开口处的最小间隔要小于5mm。〔3〕脚手板；钢脚手板一般用厚为2mm的钢板压制而成其表有均匀分布的防滑孔板长2~4m宽250mm的杉木或松木制成板长3~6m,宽不小于150mm。〔4〕脚手架的用处及极限荷载值脚手架用处分砌筑脚手架、装修脚手架和防护用脚手架其外围满挂网封闭。脚手架荷载：构造架为3KN／m2装修为2KN／m2。脚手架的设计计算〔见附页设计计算书〕。5．脚手架平面布置双排外脚架立杆横距b=1.20m1=1.05m内立杆距建筑物外墙皮间隔b=0.20m脚手架步距h=1.80m铺设脚手板层数4层进展构造施工施工层数1层装修施工可同时进展2层邯鄣地区根本风压W0＝0.35KN／M2。由于本工程±0.000以下土方不能及时进展回填故采用挑脚手架用型钢作为挑梁共设三层分别于一层、五层和九层设置。脚手架与建筑主体构造连接点的布置其竖向间距H1=3h程度间隔L1=31〔三步三跨设置〕。外脚手架平面布置图〔略〕里脚手架用满堂脚手架满堂架子也需设置一定数量的剪撑或斜杆构造参数见下表：施工满堂架的构造参数用处立杆纵横间距〔m〕横杆竖向步距〔m〕纵向程度拉杆设置靠墙立杆离墙间隔〔m〕脚手板铺设〔m〕架高4m以内架高大于4m装饰≤2≤1.7两侧每步一道中间每步一道0.5~0.6间隙≤0.2满铺承重<1.5≤1.4两侧每步一道中间每两步一道根据需要定满铺满铺6．脚手架搭设：6.1搭设顺序：放置悬挑钢梁焊立杆底座自角部起依次向两边竖立底立杆底端与纵向势地杆扣件固定后装设横向扫地杆并也与立杆固定每边竖起3~4根立杆后随即装设第一步纵向平杆〔与立杆扣接固定〕和横向平杆〔小横杆、靠近立杆并与纵向平杆扣接固定〕。校正立杆垂直和平杆程度使其符合要求后按45~55Nm力拧紧扣件螺栓形成构架的起始段按上述要求依次向前延伸搭设直至第一部架交圈完成。交圈后再全面检查一遍构造质量严格确保设计要求和构架质量设置端墙件按第一部架交圈完成。交圈后,再全面检查一遍构造质量严格确保设计要求和构件质量设置端墙件按第一步架的作业程序和要求搭设第二步、第三步．．．．．．随搭设过程及时装设连墙件和剪撑装设作业层间横杆、铺设脚手架板和装设作业层栏杆、挡脚板及目网全封闭。6.2构造要求：立杆间距选用1.5m允许搭设偏向±5mm立杆垂直允许搭设偏向±10cm。人垫板往上20cm处设置扫地杆扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。横杆步距采用1.8m用对接接长一根横杆两端的高差不能超过2cm纵向程度杆全长平整度不超过±10cm。立杆上对接口件应交织布置两个相邻立杆的接间不应设在同步同跨内两相邻立杆接头在高度方向错开的间隔不应小于500mm各接头中心距主节点的间隔不应大于步距的1／3。纵向程度杆对接接头应交织布置不应设在同步、同跨内相邻接头程度间隔不应小于500mm并应防止设在纵向程度杆的跨中。6.3架体与建筑构造拉接要求：采用刚性连接方式连墙体杆用两根50cm短用直角扣件中间固定于墙体上。连墙杆在垂直间距不应大于4m程度间距不大于6m的位置上设置设置时尽量靠近主节点偏离主节点的间隔不应大于30cm。必须人底部第一根纵向程度杆处开场设置布设形式可以采用花排也可以采用并排宜先采用花排。门窗洞口采用短向拉接钢长度过门窗洞口边缘250mm以上。6.4剪撑的搭设：在建筑物四周转角处必需要设置剪撑。每道剪撑跨越立杆的根数宜在5~7根之间,每道剪撑的宽度不应小于4...
