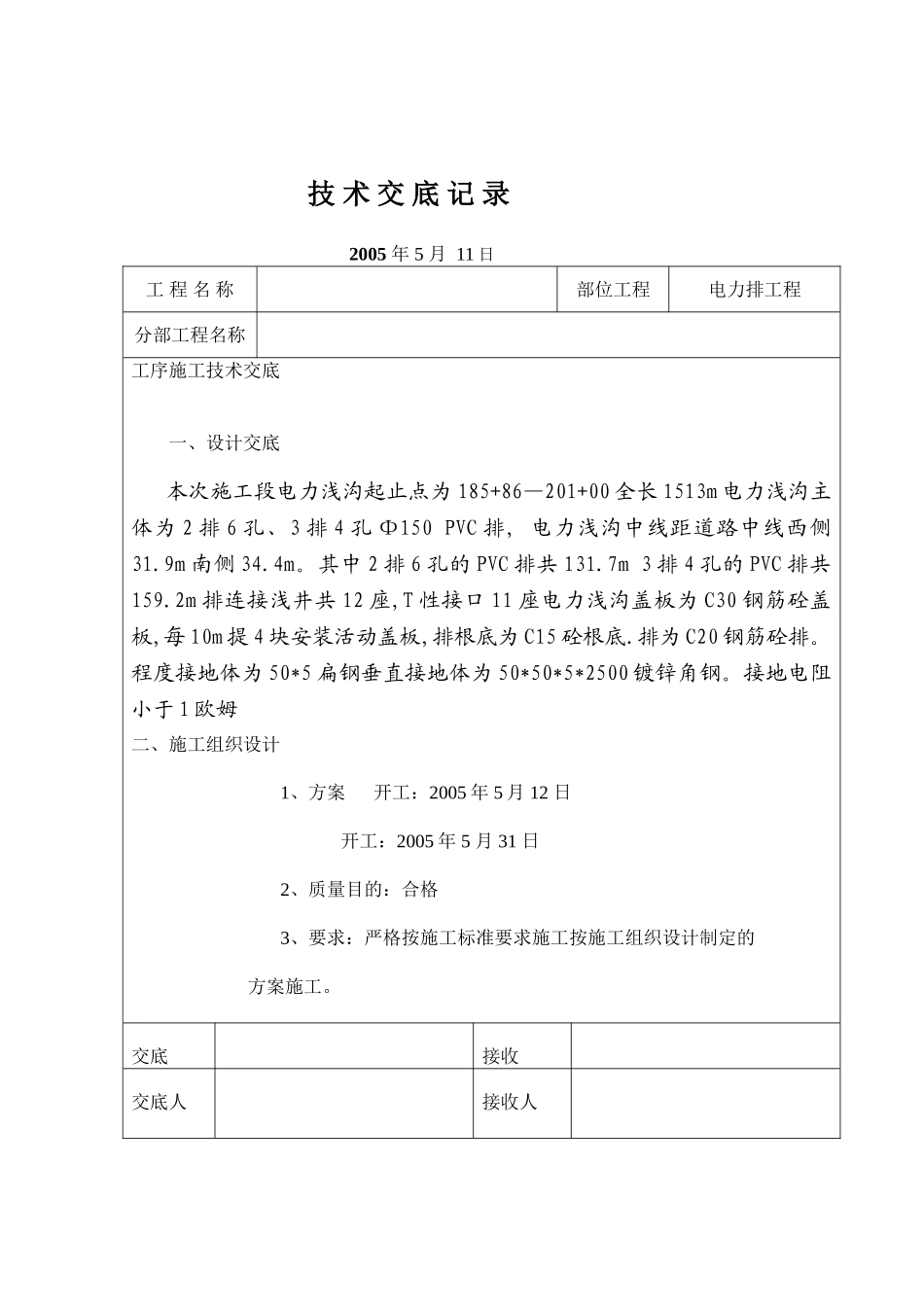

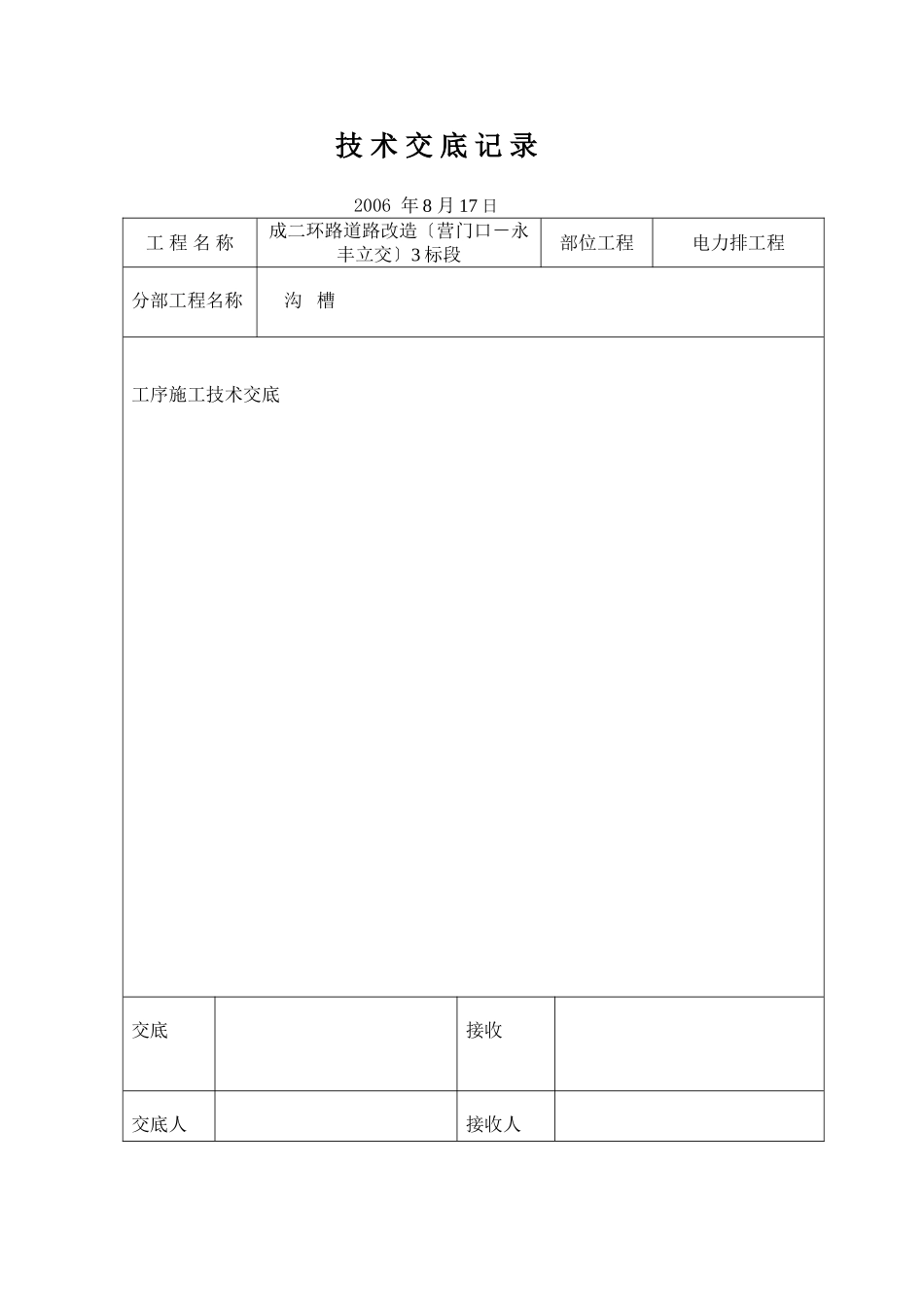

技术交底记录2006年8月17日工程名称成二环路道路改造〔营门口－永丰立交〕3标段部位工程电力排工程分部工程名称沟槽工序施工技术交底交底接收交底人接收人技术交底记录2005年5月11日工程名称部位工程电力排工程分部工程名称工序施工技术交底一、设计交底本次施工段电力浅沟起止点为185+86—201+00全长1513m电力浅沟主体为2排6孔、3排4孔Φ150PVC排,电力浅沟中线距道路中线西侧31.9m南侧34.4m。其中2排6孔的PVC排共131.7m3排4孔的PVC排共159.2m排连接浅井共12座,T性接口11座电力浅沟盖板为C30钢筋砼盖板,每10m提4块安装活动盖板,排根底为C15砼根底.排为C20钢筋砼排。程度接地体为50*5扁钢垂直接地体为50*50*5*2500镀锌角钢。接地电阻小于1欧姆二、施工组织设计1、方案开工：2005年5月12日开工：2005年5月31日2、质量目的：合格3、要求：严格按施工标准要求施工按施工组织设计制定的方案施工。交底接收交底人接收人技术交底记录2006年8月17日工程名称成二环路道路改造〔营门口－永丰立交〕3标段部位工程电力排工程分部工程名称砼垫层工序施工技术交底交底接收交底人接收人技术交底记录2005年5月16日工程名称部位工程电力排工程分部工程名称连接浅井交底接收交底人接收人技术交底记录2005年5月14日工程名称部位工程电力排工程分部工程名称回填工序施工技术交底一、设计交底电力浅沟工程沟槽回填应分层夯填实到达要求的实度胸腔内采用手夯夯实厚度不大于20cm实度要求不小于95回填时均应层层夯实。交底接收交底人接收人技术交底记录2005年5月15日工程名称部位工程电力排工程分部工程名称接地工序施工技术交底一、设计交底该工程规模为110KV电力电缆设计电R〈1Ω。程度接地采用50*5扁钢垂直接地体采用50×50×5×2500mm镀锌角钢。接地钢筋应敷设平直、结实固定点间距应均匀油漆防腐应完好；焊接长度应不小于2d焊接连接的焊缝应平整、饱满；其安装应正确连接结实垂直接地体埋设深度距地面应不小于0.5m。程度接地体距排外侧不小于0.3m.。交底接收交底人接收人
