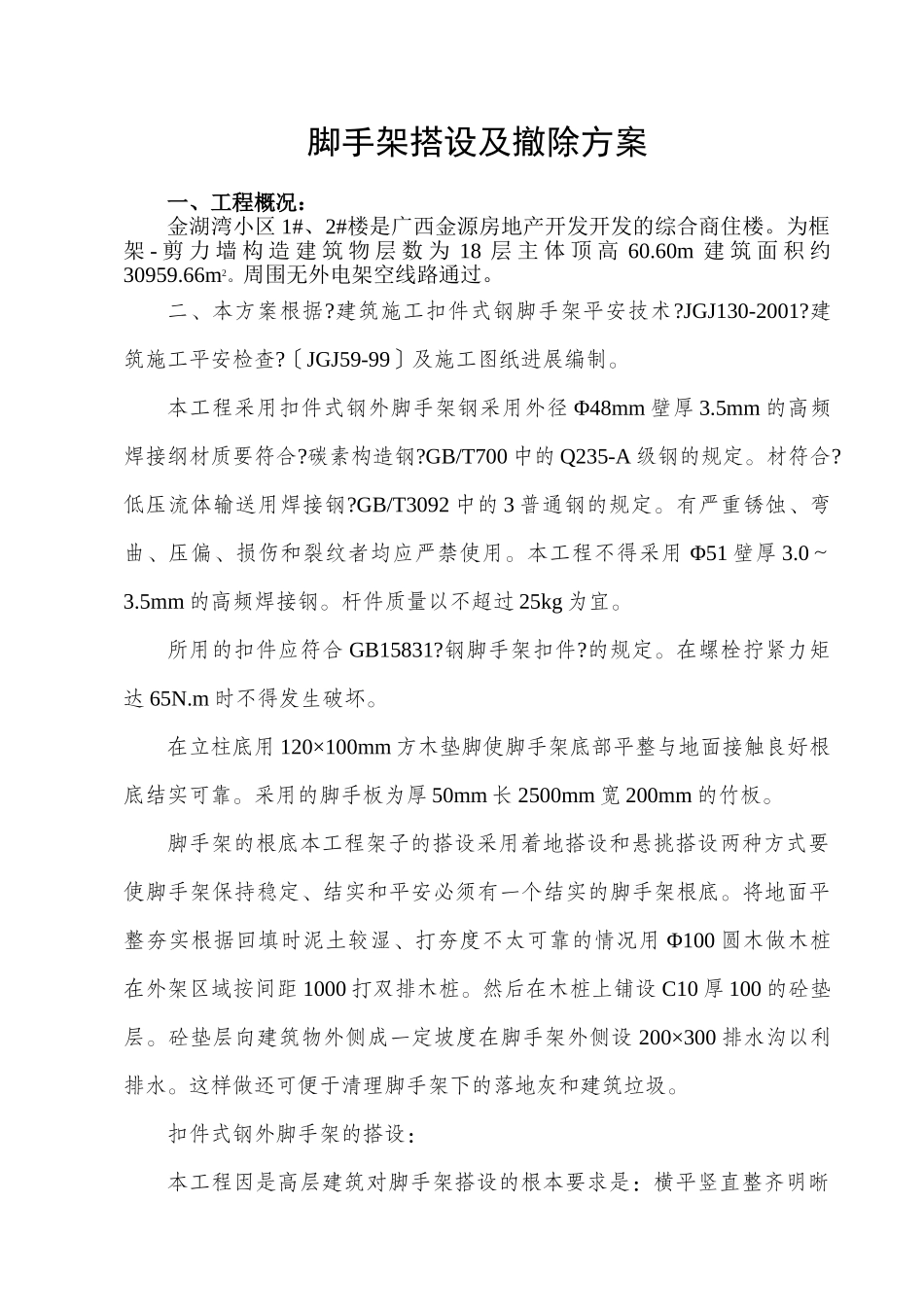

脚手架搭设及拆除方案_第1页
1/19
脚手架搭设及拆除方案_第2页
2/19
脚手架搭设及拆除方案_第3页
3/19
脚手架搭设及撤除方案一、工程概况:金湖湾小区1#、2#楼是广西金源房地产开发开发的综合商住楼。为框架-剪力墙构造建筑物层数为18层主体顶高60.60m建筑面积约30959.66m2。周围无外电架空线路通过。二、本方案根据?建筑施工扣件式钢脚手架平安技术?JGJ130-2001?建筑施工平安检查?〔JGJ59-99〕及施工图纸进展编制。本工程采用扣件式钢外脚手架钢采用外径Φ48mm壁厚3.5mm的高频焊接纲材质要符合?碳素构造钢?GB/T700中的Q235-A级钢的规定。材符合?低压流体输送用焊接钢?GB/T3092中的3普通钢的规定。有严重锈蚀、弯曲、压偏、损伤和裂纹者均应严禁使用。本工程不得采用Φ51壁厚3.0~3.5mm的高频焊接钢。杆件质量以不超过25kg为宜。所用的扣件应符合GB15831?钢脚手架扣件?的规定。在螺栓拧紧力矩达65N.m时不得发生破坏。在立柱底用120×100mm方木垫脚使脚手架底部平整与地面接触良好根底结实可靠。采用的脚手板为厚50mm长2500mm宽200mm的竹板。脚手架的根底本工程架子的搭设采用着地搭设和悬挑搭设两种方式要使脚手架保持稳定、结实和平安必须有一个结实的脚手架根底。将地面平整夯实根据回填时泥土较湿、打夯度不太可靠的情况用Φ100圆木做木桩在外架区域按间距1000打双排木桩。然后在木桩上铺设C10厚100的砼垫层。砼垫层向建筑物外侧成一定坡度在脚手架外侧设200×300排水沟以利排水。这样做还可便于清理脚手架下的落地灰和建筑垃圾。扣件式钢外脚手架的搭设:本工程因是高层建筑对脚手架搭设的根本要求是:横平竖直整齐明晰图形一致平竖通顺连接结实受荷平安有平安操作空间不变形不摇摆。本工程需搭设外脚手架高度为61.8m搭设高度已超过50m因此考虑分段搭设采取卸载措施本工程外脚手架搭设设计方案采用双排落地〔部分悬挑〕、全堵封闭脚手架立杆纵距1500、立杆横距1050、大横杆步距1800小横杆间距750里立杆距墙间距350。从地面到35m采用落地式搭设方案外架与主体连接点采用刚性连接在楼面梁内预埋Φ16钢筋卡环将钢穿过卡环用扣件将钢固定在楼地面上从第一步大横杆开场设置程度间距为4m并每层均设。35m以上采用钢梁悬挑的方式搭设钢梁采用Ⅰ180槽钢钢梁的在楼面一端用预埋的Φ22铁件与钢梁锚固焊牢其位置在搭设的下一层并在上层预埋Φ16的钢丝绳将钢梁的另一端吊起为平安起见锁紧钢丝绳的扣件为三个在悬挑钢梁架子的第三层用程度分布为4m的Φ16钢丝绳预埋在主体构造中用于拉起外脚手架以对外脚手架的荷载进展卸载每两层设一道脚手架与主体的连接点按35m以下的方式及分布进展布置。施工顺序如下:在脚手架根底完成后进展外架搭设首步脚手架高度为2000离底部200处设置一道地龙以保持脚手架底部的整体性。底部的立柱应间隔穿插用不同长度的钢将相邻立柱的对接接头位于不同高度上使立柱受荷的薄弱截面错开。本工程外架搭设高度为61.8m。脚手架搭设时先立立柱立柱架设先立里侧立柱后立外侧立柱立立柱时要临时固牢。临时固定可采用与建筑物构造临时连接也可设临时斜撑。架设脚手架时切勿单独一人操作要防止脚手架倒塌伤人。立柱立好后即架设大、小横杆当线步的大、小横杆架设完毕后即在其上铺设脚手板做好固定件以方便操作者上去架设第二步脚手架同时在立柱外侧的规定位置及时设置剪撑以防止脚手架纵向倾斜。剪撑的设置应与脚手架向上架设同步进展。脚手架的小横杆上下步应穿插设置于立柱的不同侧面使立柱在受荷时偏心减小。立柱接杆、扶手接长应用对接扣件不宜采用旋转扣件。大、小横杆与立柱连接及扶手与立杆连接应采用直角扣件。剪撑和斜撑与立杆和大横杆的连接应采用旋转扣件。剪撑的纵向接长应采用旋转扣件不宜采用对接扣件。所有扣件的紧固是否符合要求可用力矩板手实测要求到达40~70N·m那么扣件容易滑移过大那么会引起扣件的铸铁件断裂。在安装扣件时所有扣件的开口必须向外这样可以防止闭口缝的螺栓钩挂操作者的衣裤影响操作和造成伤亡事故。在搭设脚手架时每完成一步都要及时校正立柱的垂直度和大、小横杆的标高和程度度使脚手架的步距、横距、纵距上下始终保持一致。本工程脚手架的搭设进度一般应高出施工面一步使在操作面的施工人员有可靠的平安围护又保证脚手架在搭设中的稳定...
