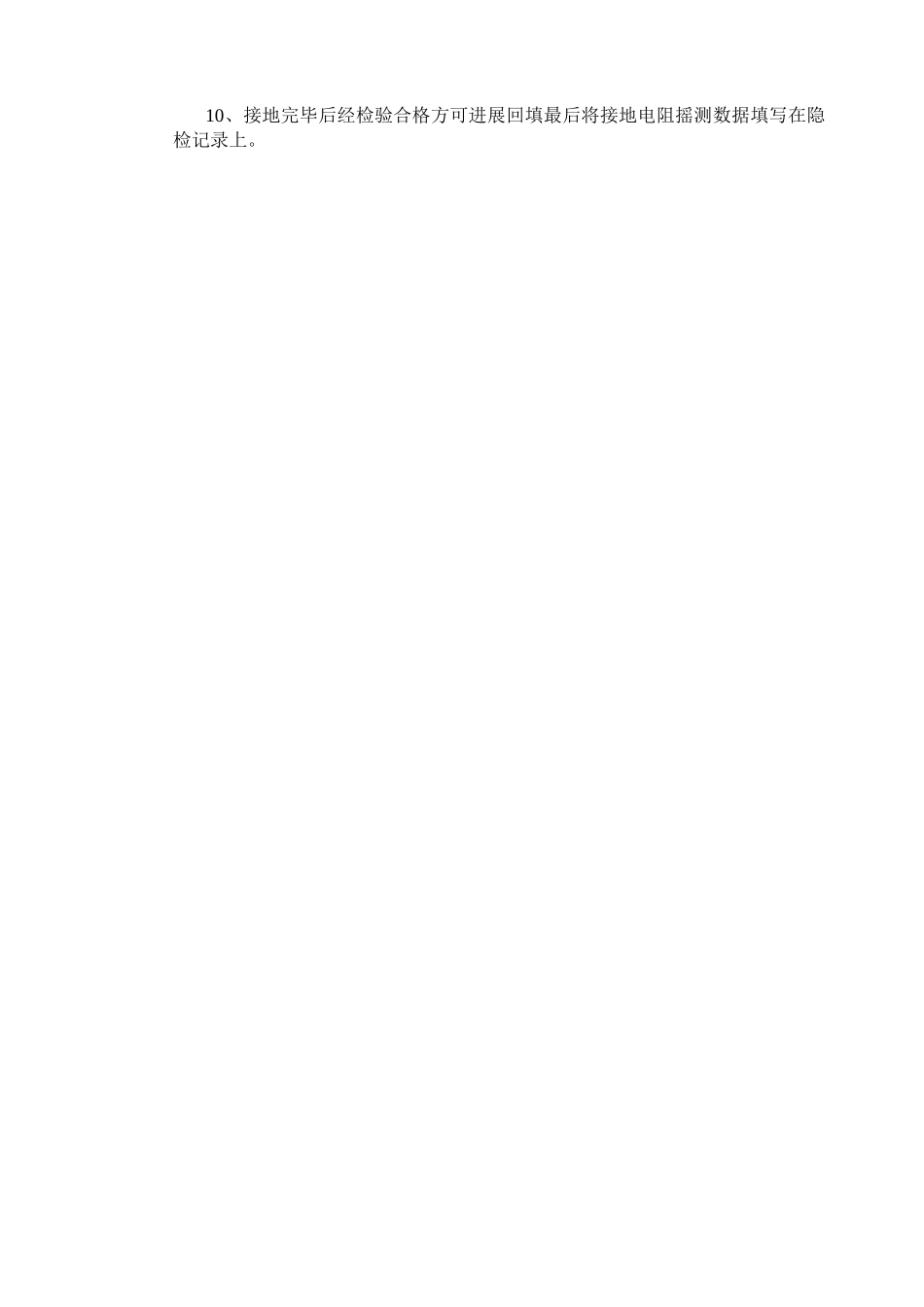

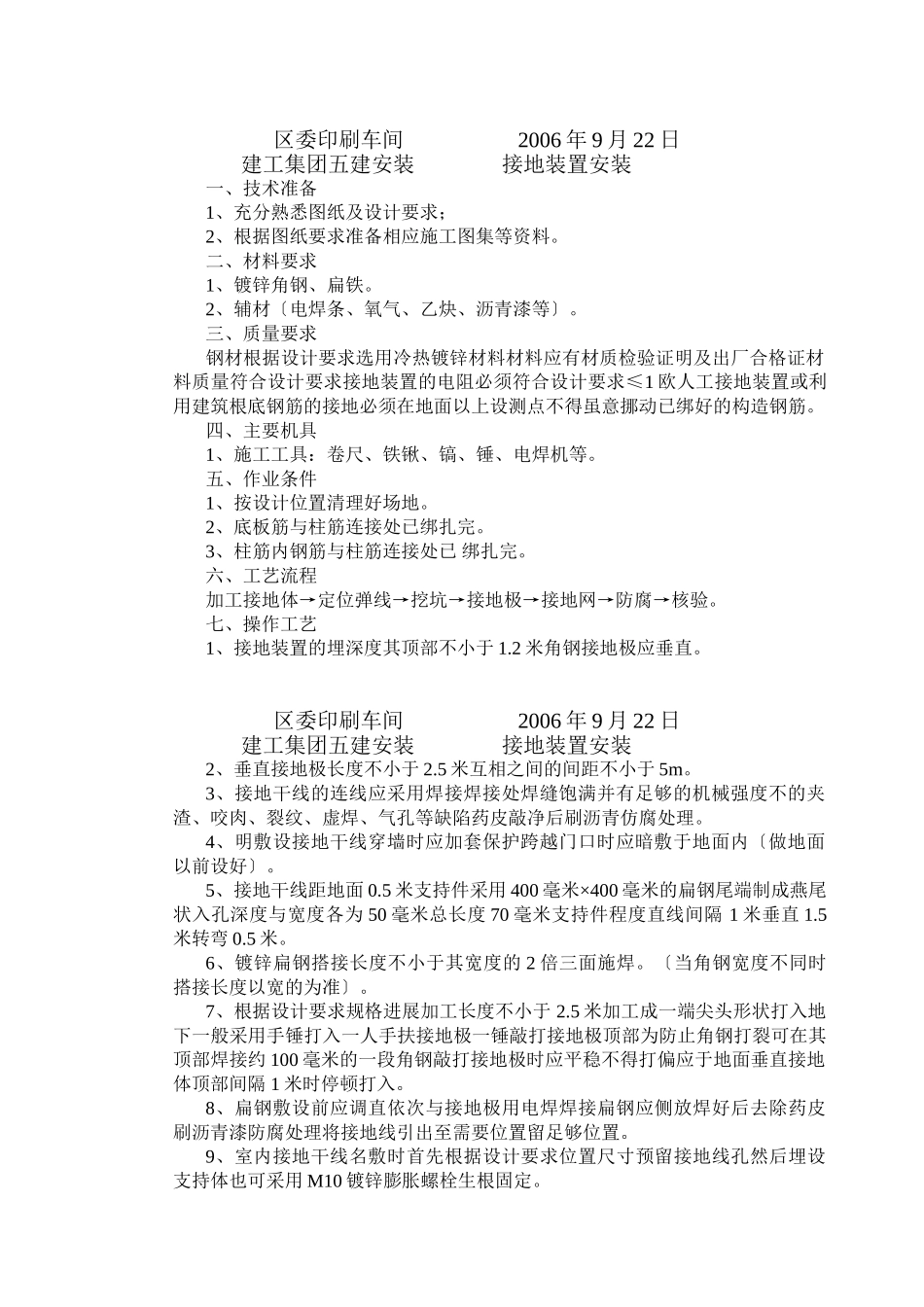

区委印刷车间2006年9月22日建工集团五建安装接地装置安装一、技术准备1、充分熟悉图纸及设计要求；2、根据图纸要求准备相应施工图集等资料。二、材料要求1、镀锌角钢、扁铁。2、辅材〔电焊条、氧气、乙炔、沥青漆等〕。三、质量要求钢材根据设计要求选用冷热镀锌材料材料应有材质检验证明及出厂合格证材料质量符合设计要求接地装置的电阻必须符合设计要求≤1欧人工接地装置或利用建筑根底钢筋的接地必须在地面以上设测点不得虽意挪动已绑好的构造钢筋。四、主要机具1、施工工具：卷尺、铁锹、镐、锤、电焊机等。五、作业条件1、按设计位置清理好场地。2、底板筋与柱筋连接处已绑扎完。3、柱筋内钢筋与柱筋连接处已绑扎完。六、工艺流程加工接地体→定位弹线→挖坑→接地极→接地网→防腐→核验。七、操作工艺1、接地装置的埋深度其顶部不小于1.2米角钢接地极应垂直。区委印刷车间2006年9月22日建工集团五建安装接地装置安装2、垂直接地极长度不小于2.5米互相之间的间距不小于5m。3、接地干线的连线应采用焊接焊接处焊缝饱满并有足够的机械强度不的夹渣、咬肉、裂纹、虚焊、气孔等缺陷药皮敲净后刷沥青仿腐处理。4、明敷设接地干线穿墙时应加套保护跨越门口时应暗敷于地面内〔做地面以前设好〕。5、接地干线距地面0.5米支持件采用400毫米×400毫米的扁钢尾端制成燕尾状入孔深度与宽度各为50毫米总长度70毫米支持件程度直线间隔1米垂直1.5米转弯0.5米。6、镀锌扁钢搭接长度不小于其宽度的2倍三面施焊。〔当角钢宽度不同时搭接长度以宽的为准〕。7、根据设计要求规格进展加工长度不小于2.5米加工成一端尖头形状打入地下一般采用手锤打入一人手扶接地极一锤敲打接地极顶部为防止角钢打裂可在其顶部焊接约100毫米的一段角钢敲打接地极时应平稳不得打偏应于地面垂直接地体顶部间隔1米时停顿打入。8、扁钢敷设前应调直依次与接地极用电焊焊接扁钢应侧放焊好后去除药皮刷沥青漆防腐处理将接地线引出至需要位置留足够位置。9、室内接地干线名敷时首先根据设计要求位置尺寸预留接地线孔然后埋设支持体也可采用M10镀锌膨胀螺栓生根固定。10、接地完毕后经检验合格方可进展回填最后将接地电阻摇测数据填写在隐检记录上。
