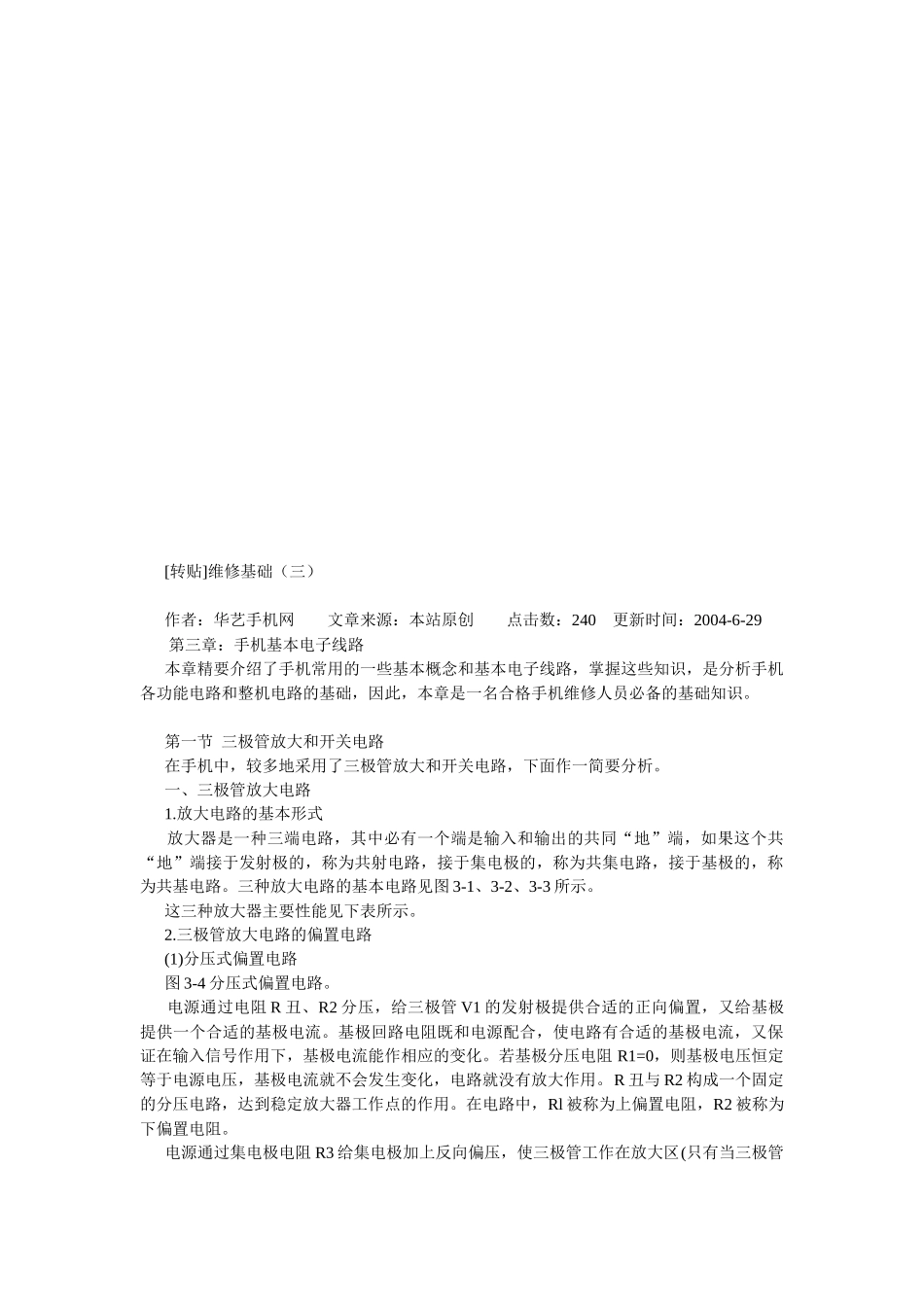

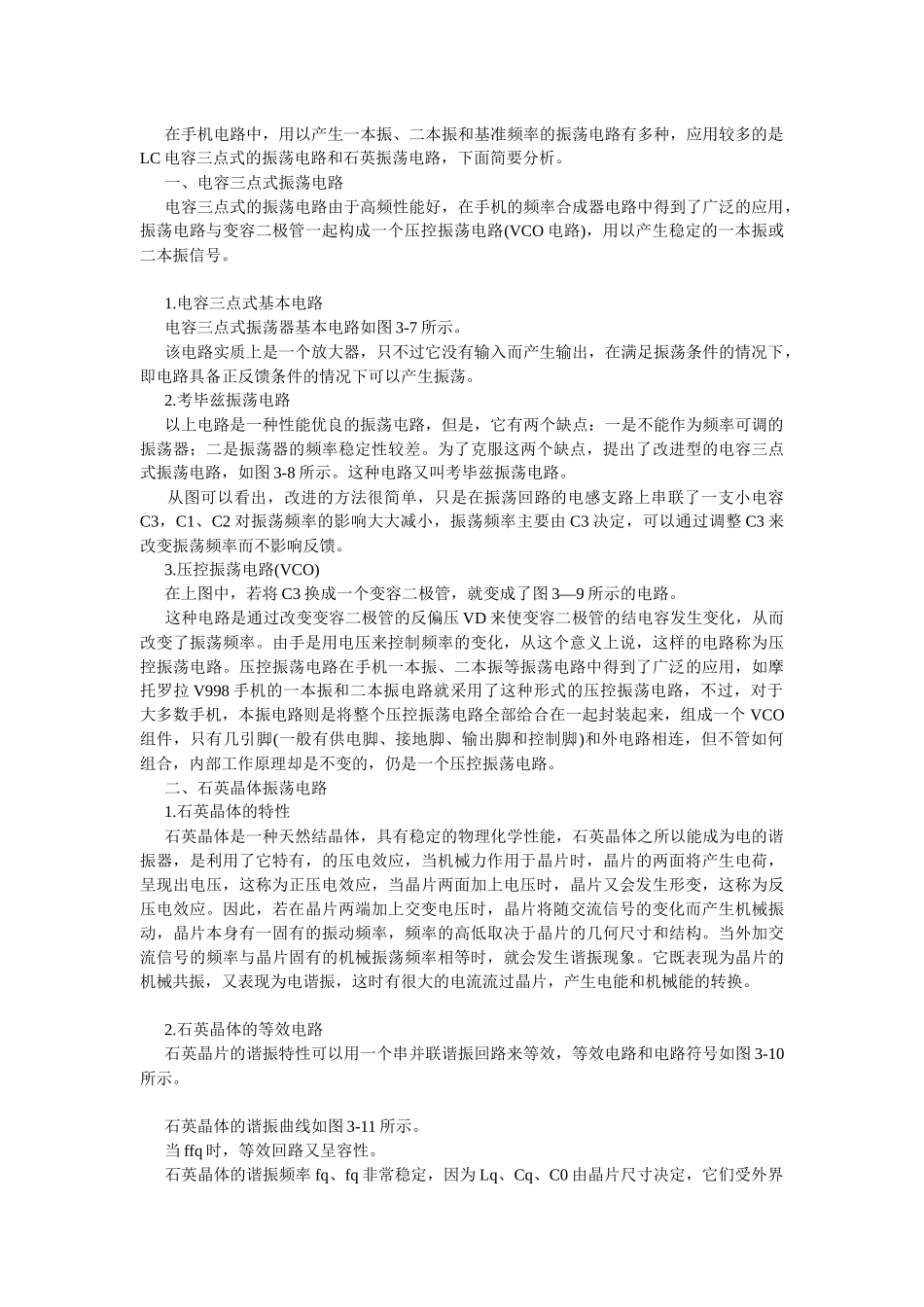

[转贴]维修基础（三）作者：华艺手机网文章来源：本站原创点击数：240更新时间：2004-6-29第三章：手机基本电子线路本章精要介绍了手机常用的一些基本概念和基本电子线路，掌握这些知识，是分析手机各功能电路和整机电路的基础，因此，本章是一名合格手机维修人员必备的基础知识。第一节三极管放大和开关电路在手机中，较多地采用了三极管放大和开关电路，下面作一简要分析。一、三极管放大电路1.放大电路的基本形式放大器是一种三端电路，其中必有一个端是输入和输出的共同“地”端，如果这个共“地”端接于发射极的，称为共射电路，接于集电极的，称为共集电路，接于基极的，称为共基电路。三种放大电路的基本电路见图3-1、3-2、3-3所示。这三种放大器主要性能见下表所示。2.三极管放大电路的偏置电路(1)分压式偏置电路图3-4分压式偏置电路。电源通过电阻R丑、R2分压，给三极管V1的发射极提供合适的正向偏置，又给基极提供一个合适的基极电流。基极回路电阻既和电源配合，使电路有合适的基极电流，又保证在输入信号作用下，基极电流能作相应的变化。若基极分压电阻R1=0，则基极电压恒定等于电源电压，基极电流就不会发生变化，电路就没有放大作用。R丑与R2构成一个固定的分压电路，达到稳定放大器工作点的作用。在电路中，Rl被称为上偏置电阻，R2被称为下偏置电阻。电源通过集电极电阻R3给集电极加上反向偏压，使三极管工作在放大区(只有当三极管的集电极处于反向偏置，发射极处于正向偏置，三极管才能工作在放大区)，同时电源也给输出信号提供能量。集电极电阻R3的作用是把放大了的集电极电流的变化转化为集电极电压的变化，然后输出(实际上就是把三极管的电流放大转化为电压放大，从而使三极管放大电路具有电压放大能力)。若集电极电阻R3=0，则输出电压恒定等于电源电压，电路失去电压放大作用。电容C1和C3分别为输入与输出隔直电容，又称耦合电容。C1、C3使放大器与前后级电路互不影响，同时又起交流耦合作用，让交流信号顺利通过。为避免交流信号电压在发射极电阻R4上产生压降，造成放大电路电压放大倍数下降，常在R4的两端并联一个电容(C2)。只要C2的容量足够大，对交流分量就可视作短路。C2称为发射极交流旁路电容。(2)固定式偏置电路图3-5固定式偏置电路。图中，R1为偏置电阻，为V1管基极提供基极电流，R3为集电极负载电阻，R4为发射极负反馈电阻。C3为发射极旁路电容。3.三极管放大电路的分析当没有信号输入到放大电路时，放大电路中各处的电压、电流是不变的直流，这时称电路的状态为直流状态或静止工作状态，简称静态。静态时，三极管具有固定的基极电流、偏压、集电极电流和集电极电压，称为直流工作点或静态工作点。当输入交流信号后(注意：控制信号通常是直流控制电压)，电路中各处的电压、电流是变动的，这时电路处于交流状态或动态工作状态，放大电路中各处的电压、电流是随输入信号的变化而变化的。对于共发射极放大电路，当放大电路无信号输入时，三极管电路各处的电压电流不变，当有输入信号进入，且在信号的正半周时，信号电压叠加在基极电压上，基极电压上升，基极电流上升，使三极管的集电极电流以一定的倍数增长。集电极电流的增大使集电极电阻上的电压降增大，导致集电极电压下降。当信号处于负半周时，信号电压使基极电压下降，基极电流下降，使三极管的集电极电流也急剧下降。集电极电流的减小使集电极电阻上的电压降减小，导致集电极电压增大。由于集电极电流的变化量比基极电流的变化量大所以集电极电压的变化量也比基极电压的变化量大，从而使基极信号被放大输出。对于共集电极和共基极电路的分析，这里不再介绍。在进行三极管放大电路分析时，要注意三极管的偏压(硅材料的三极管的基极偏压在0.65V左右，锗材料的三极管的基极偏压在0.2V左右)。而集电极电压通常接近相应的电源电压。通过测量这些电压，就基本上可以判断三极管是否能比较正常地工作。二、三极管开关电路在手机电路中，除了使用三极管的放大电路，还经常用到三极管的开关电路。三极管开关电路在手机电路中通常用作某一个单元电路的电源电子开关。工作在开关状态下的三极管处于两种状态...
