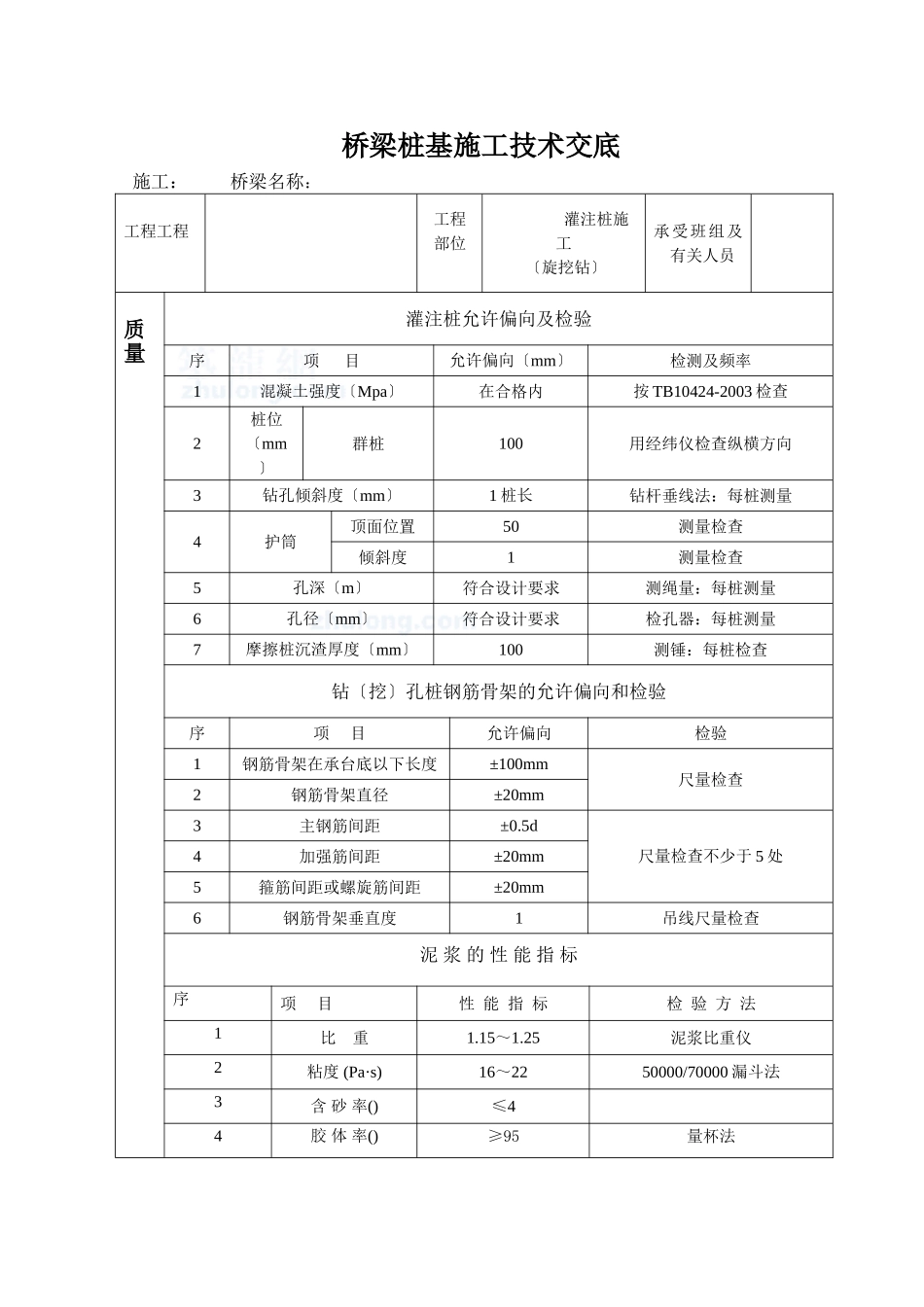

桥梁桩基施工技术交底施工：桥梁名称：工程工程工程部位灌注桩施工〔旋挖钻〕承受班组及有关人员质量灌注桩允许偏向及检验序项目允许偏向〔mm〕检测及频率1混凝土强度〔Mpa〕在合格内按TB10424-2003检查2桩位〔mm〕群桩100用经纬仪检查纵横方向3钻孔倾斜度〔mm〕1桩长钻杆垂线法：每桩测量4护筒顶面位置50测量检查倾斜度1测量检查5孔深〔m〕符合设计要求测绳量：每桩测量6孔径〔mm〕符合设计要求检孔器：每桩测量7摩擦桩沉渣厚度〔mm〕100测锤：每桩检查钻〔挖〕孔桩钢筋骨架的允许偏向和检验序项目允许偏向检验1钢筋骨架在承台底以下长度±100mm尺量检查2钢筋骨架直径±20mm3主钢筋间距±0.5d尺量检查不少于5处4加强筋间距±20mm5箍筋间距或螺旋筋间距±20mm6钢筋骨架垂直度1吊线尺量检查泥浆的性能指标序项目性能指标检验方法1比重1.15～1.25泥浆比重仪2粘度(Pa·s)16～2250000/70000漏斗法3含砂率()≤44胶体率()≥95量杯法5PH值≥6.5PH试纸一、施工工序施工准备→定位放线→开挖泥浆池沟〔制作泥浆〕→护筒埋设→钻机就位校正→钻孔、掏渣→清孔→成孔检查→下钢筋笼及导→二次清孔→灌注混凝土→成桩养护二、施工准备在桩基施工前要先调查钻孔桩施工范围内有无地上、地下线和构筑物及时与有关协商经同意前方可进展线改移或加固处理。施工时先去除设计桩位范围内场地的杂物、障碍物平整施工场地和施工便道。三、定位放线根据设计图纸计算各桩位的坐标并确定每个桩孔与相邻控制点的位置关系。经复核无误后在场区内实地放出同时以桩中心为交点在纵向和横向方向埋设好护桩桩位经监理工程师复核并签字同意前方可进展下步施工〔同时做好引桩工作〕。四、开挖泥浆池、沟泥浆应由泥浆沟排放或者由泥浆泵抽送至泥浆池。假设泥浆池距作业处较远那么可设置临时泥浆池然后用泥浆泵抽送至泥浆池中。严禁随意排放泥浆。五、埋设护筒护筒采用10mm钢板卷制护筒直径大于设计桩径200mm护筒长度为2-4m在护筒的上口边缘开设1个溢浆口为防止护筒下沉需在护筒两侧焊接担铁担铁采用δ≥10mm钢板。建议挖孔直径比护筒大0.4m左右挖孔深度以挖尽上部杂填土进入下部原状土0.2～0.3m为宜同时其深度不得小于1.5m深坑底应平整。护筒埋设时通过预先引放的纵、横方向的4个护桩点进展调整就位护筒中心与桩位中心重合其偏向不得大于20mm并应严格控制护筒的垂直度护筒调整到位并固定稳后周边用黏土均匀回填并分层夯实并采用道木将护筒架设结实以保证在钻孔过程中护筒稳定不下落以及周边不跑浆。六、钻机就位钻机安放前先将桩孔周边垫平使地面平整确保钻机安放到位机身平稳钻机就位时应确保钻杆中心和桩位中心在同一铅垂线上其对中误差不得大于10mm；钻机就位后测量钻机平台或护筒标高来控制钻孔深度防止超钻或少钻。同时填写报验单经监理工程师对钻机的对中、平台程度、钻杆垂直度检查验收同意后方可开场钻孔。正式钻孔前钻机要先进展运转试验检查钻机的稳定和机况确保后面成孔施工能连续进展。施工程序及操作要点施工程序及操作要点七、泥浆护壁及成孔1、泥浆配制和理〔1〕泥浆配制：本桩基工程用膨润土泥浆制浆前先将膨润土侵透使其易于成浆缩短搅拌时间泥浆拌制应采用泥浆拌制箱分批拌制膨润土在泥浆拌制箱中浸透并搅拌均匀在泥浆拌制过程中根据膨润土质量情况通过现场测试添加火碱和纤维素等可改善泥浆性能的添加剂拌制时间一般不少于3分钟泥浆拌制后排入泥浆池对泥浆池中的泥浆在使用中仍需搅拌。对新制泥浆和再用泥浆设专人使用专用设备、仪器进展质量控制。对于特殊地层泥浆度:砂层为1.2～1.3砂砾层为1.3～1.5本地质条件的泥浆度1.3～1.5。现场可根据详细情况适当进展增大度。〔2〕泥浆理：为了尽量减少场地占用和泥浆污染每两个桥墩的桩基共用一套调浆池。调浆池设于两个桥墩位置之间通过泥浆循环沟与桩孔沟通。泥浆池采用挖机就地开挖调浆池大小以满足施工要求为准。成孔施工时泥浆经泵从泥浆池抽到孔内成孔灌注时溢出泥浆再抽送到调浆池。再成孔施工过程中加强对泥浆的性能指标的检测和控制。根据钻到不同地层的地质情况适时调整泥浆指标并做好施工记录。在施工间定对泥浆池、循环沟进展疏通确保泥浆循环...
