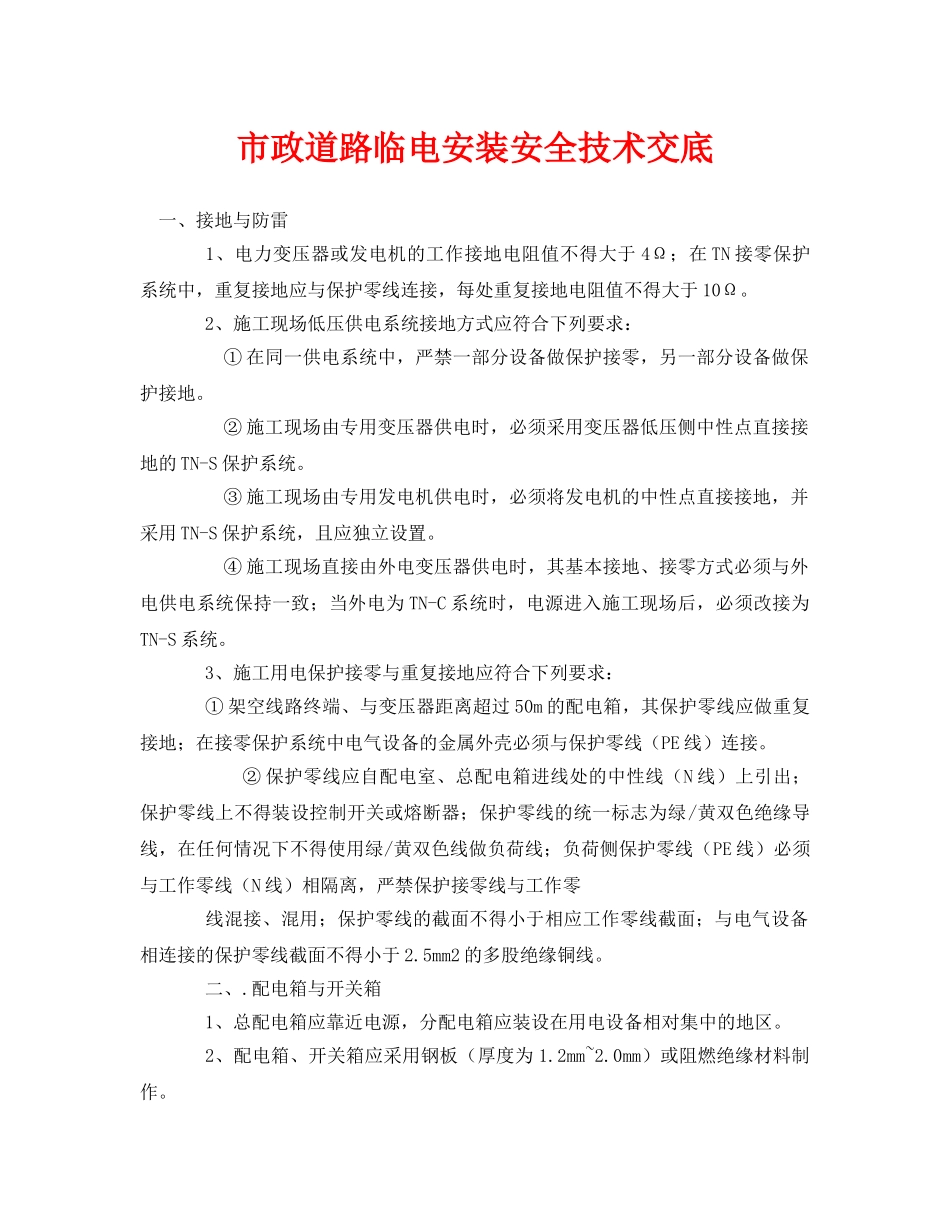

《管理资料-技术交底》之市政道路临电安装安全技术交底 _第1页
1/5

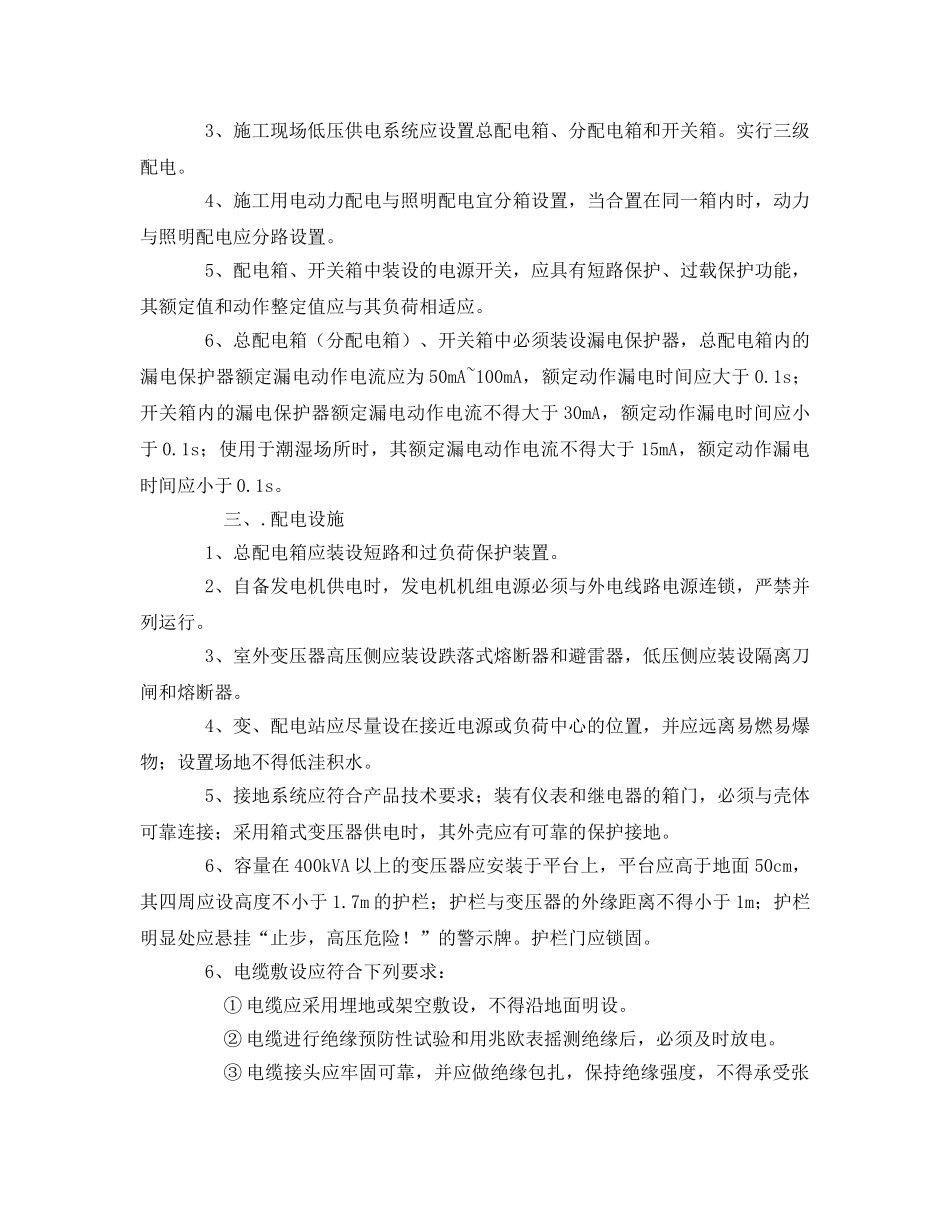

《管理资料-技术交底》之市政道路临电安装安全技术交底 _第2页
2/5

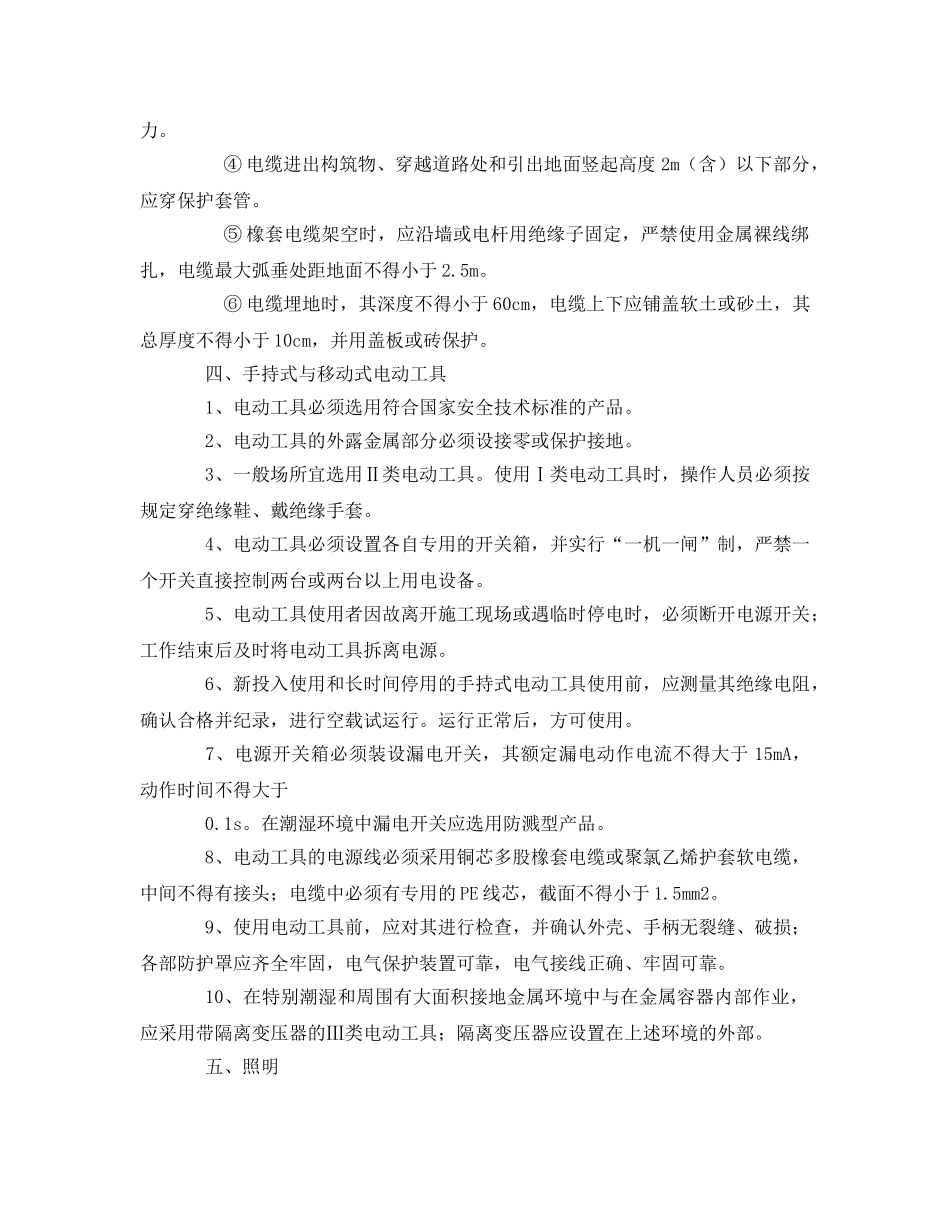

《管理资料-技术交底》之市政道路临电安装安全技术交底 _第3页
3/5
市政道路临电安装安全技术交底一、接地与防雷1、电力变压器或发电机的工作接地电阻值不得大于4Ω;在TN接零保护系统中,重复接地应与保护零线连接,每处重复接地电阻值不得大于10Ω。2、施工现场低压供电系统接地方式应符合下列要求:①在同一供电系统中,严禁一部分设备做保护接零,另一部分设备做保护接地。②施工现场由专用变压器供电时,必须采用变压器低压侧中性点直接接地的TN-S保护系统。③施工现场由专用发电机供电时,必须将发电机的中性点直接接地,并采用TN-S保护系统,且应独立设置。④施工现场直接由外电变压器供电时,其基本接地、接零方式必须与外电供电系统保持一致;当外电为TN-C系统时,电源进入施工现场后,必须改接为TN-S系统。3、施工用电保护接零与重复接地应符合下列要求:①架空线路终端、与变压器距离超过50m的配电箱,其保护零线应做重复接地;在接零保护系统中电气设备的金属外壳必须与保护零线(PE线)连接。②保护零线应自配电室、总配电箱进线处的中性线(N线)上引出;保护零线上不得装设控制开关或熔断器;保护零线的统一标志为绿/黄双色绝缘导线,在任何情况下不得使用绿/黄双色线做负荷线;负荷侧保护零线(PE线)必须与工作零线(N线)相隔离,严禁保护接零线与工作零线混接、混用;保护零线的截面不得小于相应工作零线截面;与电气设备相连接的保护零线截面不得小于2.5mm2的多股绝缘铜线。二、.配电箱与开关箱1、总配电箱应靠近电源,分配电箱应装设在用电设备相对集中的地区。2、配电箱、开关箱应采用钢板(厚度为1.2mm~2.0mm)或阻燃绝缘材料制作。3、施工现场低压供电系统应设置总配电箱、分配电箱和开关箱。实行三级配电。4、施工用电动力配电与照明配电宜分箱设置,当合置在同一箱内时,动力与照明配电应分路设置。5、配电箱、开关箱中装设的电源开关,应具有短路保护、过载保护功能,其额定值和动作整定值应与其负荷相适应。6、总配电箱(分配电箱)、开关箱中必须装设漏电保护器,总配电箱内的漏电保护器额定漏电动作电流应为50mA~100mA,额定动作漏电时间应大于0.1s;开关箱内的漏电保护器额定漏电动作电流不得大于30mA,额定动作漏电时间应小于0.1s;使用于潮湿场所时,其额定漏电动作电流不得大于15mA,额定动作漏电时间应小于0.1s。三、.配电设施1、总配电箱应装设短路和过负荷保护装置。2、自备发电机供电时,发电机机组电源必须与外电线路电源连锁,严禁并列运行。3、室外变压器高压侧应装设跌落式熔断器和避雷器,低压侧应装设隔离刀闸和熔断器。4、变、配电站应尽量设在接近电源或负荷中心的位置,并应远离易燃易爆物;设置场地不得低洼积水。5、接地系统应符合产品技术要求;装有仪表和继电器的箱门,必须与壳体可靠连接;采用箱式变压器供电时,其外壳应有可靠的保护接地。6、容量在400kVA以上的变压器应安装于平台上,平台应高于地面50cm,其四周应设高度不小于1.7m的护栏;护栏与变压器的外缘距离不得小于1m;护栏明显处应悬挂“止步,高压危险!”的警示牌。护栏门应锁固。6、电缆敷设应符合下列要求:①电缆应采用埋地或架空敷设,不得沿地面明设。②电缆进行绝缘预防性试验和用兆欧表摇测绝缘后,必须及时放电。③电缆接头应牢固可靠,并应做绝缘包扎,保持绝缘强度,不得承受张力。④电缆进出构筑物、穿越道路处和引出地面竖起高度2m(含)以下部分,应穿保护套管。⑤橡套电缆架空时,应沿墙或电杆用绝缘子固定,严禁使用金属裸线绑扎,电缆最大弧垂处距地面不得小于2.5m。⑥电缆埋地时,其深度不得小于60cm,电缆上下应铺盖软土或砂土,其总厚度不得小于10cm,并用盖板或砖保护。四、手持式与移动式电动工具1、电动工具必须选用符合国家安全技术标准的产品。2、电动工具的外露金属部分必须设接零或保护接地。3、一般场所宜选用Ⅱ类电动工具。使用Ⅰ类电动工具时,操作人员必须按规定穿绝缘鞋、戴绝缘手套。4、电动工具必须设置各自专用的开关箱,并实行“一机一闸”制,严禁一个开关直接控制两台或两台以上用电设备。5、电动工具使用者因故离开施工现场或遇临时停电时,必须断开电源开关;工作结束后及时将电动工具拆...
