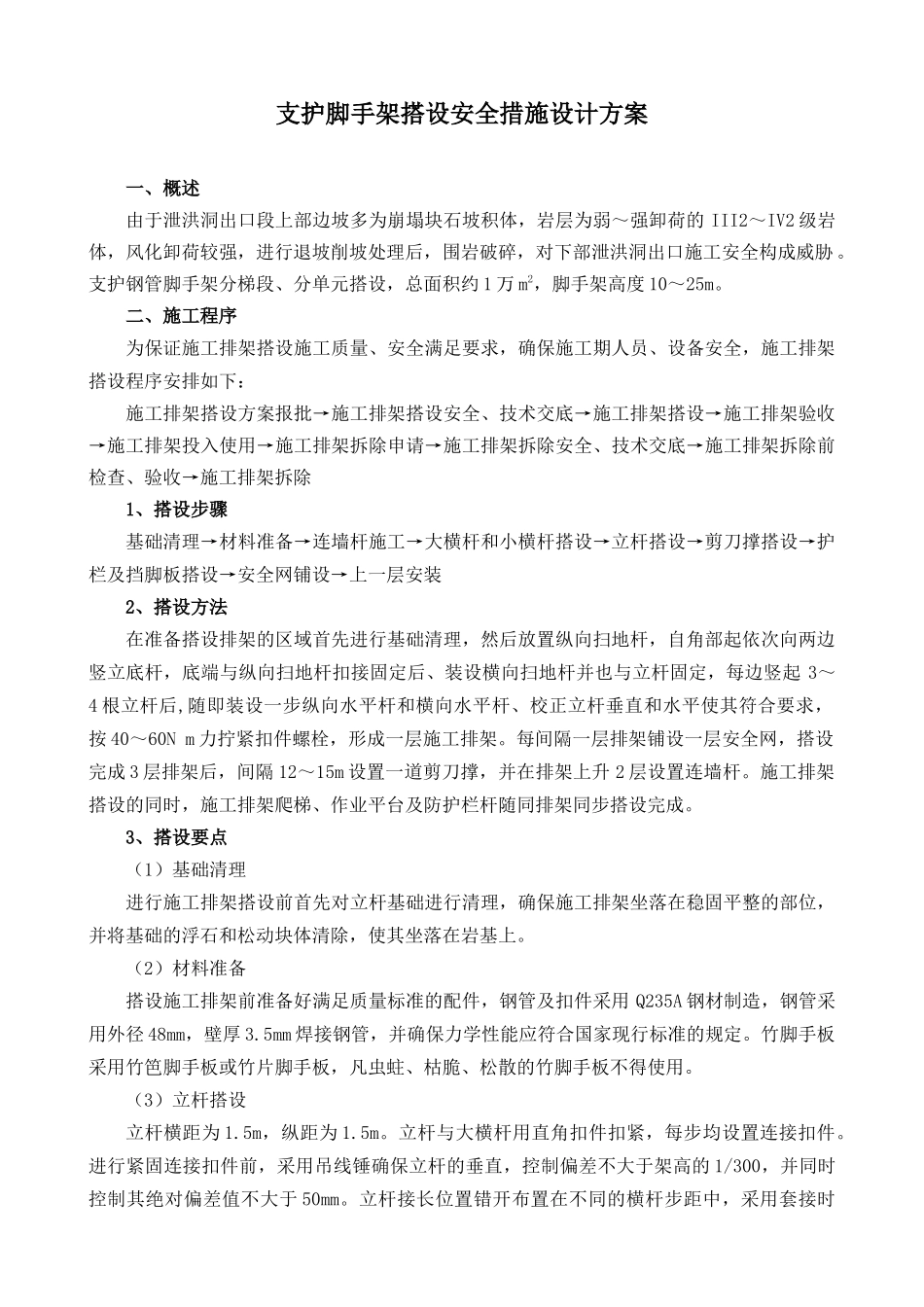

支护脚手架搭设安全措施设计方案一、概述由于泄洪洞出口段上部边坡多为崩塌块石坡积体，岩层为弱～强卸荷的III2～IV2级岩体，风化卸荷较强，进行退坡削坡处理后，围岩破碎，对下部泄洪洞出口施工安全构成威胁。支护钢管脚手架分梯段、分单元搭设，总面积约1万m2，脚手架高度10～25m。二、施工程序为保证施工排架搭设施工质量、安全满足要求，确保施工期人员、设备安全，施工排架搭设程序安排如下：施工排架搭设方案报批→施工排架搭设安全、技术交底→施工排架搭设→施工排架验收→施工排架投入使用→施工排架拆除申请→施工排架拆除安全、技术交底→施工排架拆除前检查、验收→施工排架拆除1、搭设步骤基础清理→材料准备→连墙杆施工→大横杆和小横杆搭设→立杆搭设→剪刀撑搭设→护栏及挡脚板搭设→安全网铺设→上一层安装2、搭设方法在准备搭设排架的区域首先进行基础清理，然后放置纵向扫地杆，自角部起依次向两边竖立底杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定，每边竖起3～4根立杆后,随即装设一步纵向水平杆和横向水平杆、校正立杆垂直和水平使其符合要求，按40～60Nm力拧紧扣件螺栓，形成一层施工排架。每间隔一层排架铺设一层安全网，搭设完成3层排架后，间隔12～15m设置一道剪刀撑，并在排架上升2层设置连墙杆。施工排架搭设的同时，施工排架爬梯、作业平台及防护栏杆随同排架同步搭设完成。3、搭设要点（1）基础清理进行施工排架搭设前首先对立杆基础进行清理，确保施工排架坐落在稳固平整的部位，并将基础的浮石和松动块体清除，使其坐落在岩基上。（2）材料准备搭设施工排架前准备好满足质量标准的配件，钢管及扣件采用Q235A钢材制造，钢管采用外径48mm，壁厚3.5mm焊接钢管，并确保力学性能应符合国家现行标准的规定。竹脚手板采用竹笆脚手板或竹片脚手板，凡虫蛀、枯脆、松散的竹脚手板不得使用。（3）立杆搭设立杆横距为1.5m，纵距为1.5m。立杆与大横杆用直角扣件扣紧，每步均设置连接扣件。进行紧固连接扣件前，采用吊线锤确保立杆的垂直，控制偏差不大于架高的1/300，并同时控制其绝对偏差值不大于50mm。立杆接长位置错开布置在不同的横杆步距中，采用套接时探头要大于10cm，同时不得通长向一边搭接。（4）大横杆搭设大横杆步距为1.7m。上下横杆的接长位置错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一。同一排大横杆的水平偏差不大于该片施工排架总长度的1/250，且不大于50mm，在进行紧固连接扣件前，采用水平尺确保横杆的水平。相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受压情况。（5）小横杆搭设小横杆贴近立杆布置，搭于大横杆之上用直角扣件扣紧。相邻立杆之间根据需要加设1或2根。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。（6）剪刀撑搭设除在两端设置剪刀撑外，中间每隔12～15m设一道。剪刀撑联系3～4根立杆，斜杆与地面夹角为45°～60°。剪刀撑沿架高连续布置，在相邻两排剪刀撑之间，每隔10～15m高加设一组长剪刀撑。剪刀撑的斜杆除两端用旋转扣件与施工排架的立杆或大横杆扣紧外，在其中间应增加2～4个扣节点。（7）连墙件施工连墙件按2步3跨设置，即水平方向为5.4m，垂直方向为3.4m。其间距不超过规定（水平方向为7m，垂直方向为4m），且连墙件设置在具有较好抗水平力作用的部位，采用长度为1.5m，Ф25mm的钢筋作为连墙件，用手风钻在岩壁上造孔，孔向向下倾斜10°～30°深入岩体1m，钢筋采用M20砂浆锚固稳定。（8）水平斜拉杆设置在有连墙杆的步架平面内，以加强施工排架的横向刚度。（9）护栏和挡脚板在铺脚手板的操作层上必须设2道护拦和挡脚板。防护栏杆上杆离底面高度1.0～1.2m，下杆离底面0.5～0.6m。防护栏杆自上而下用密目网封闭，并在栏杆下边加设挡脚板通道内设防滑条，间距不大于300mm。铺脚手板时，必须按照排架的宽度满铺，板应垫平铺稳挤严，采用铁丝绑扎，板与墙面的空隙不得大于200mm。脚手板接头用搭接时，必须搭在小横杆上，板端头超过小横杆长度不应小于200mm，搭接方向应顺重车运输方向；采用对接时，接头下面应设两根小横杆，板端头距小横杆不...
