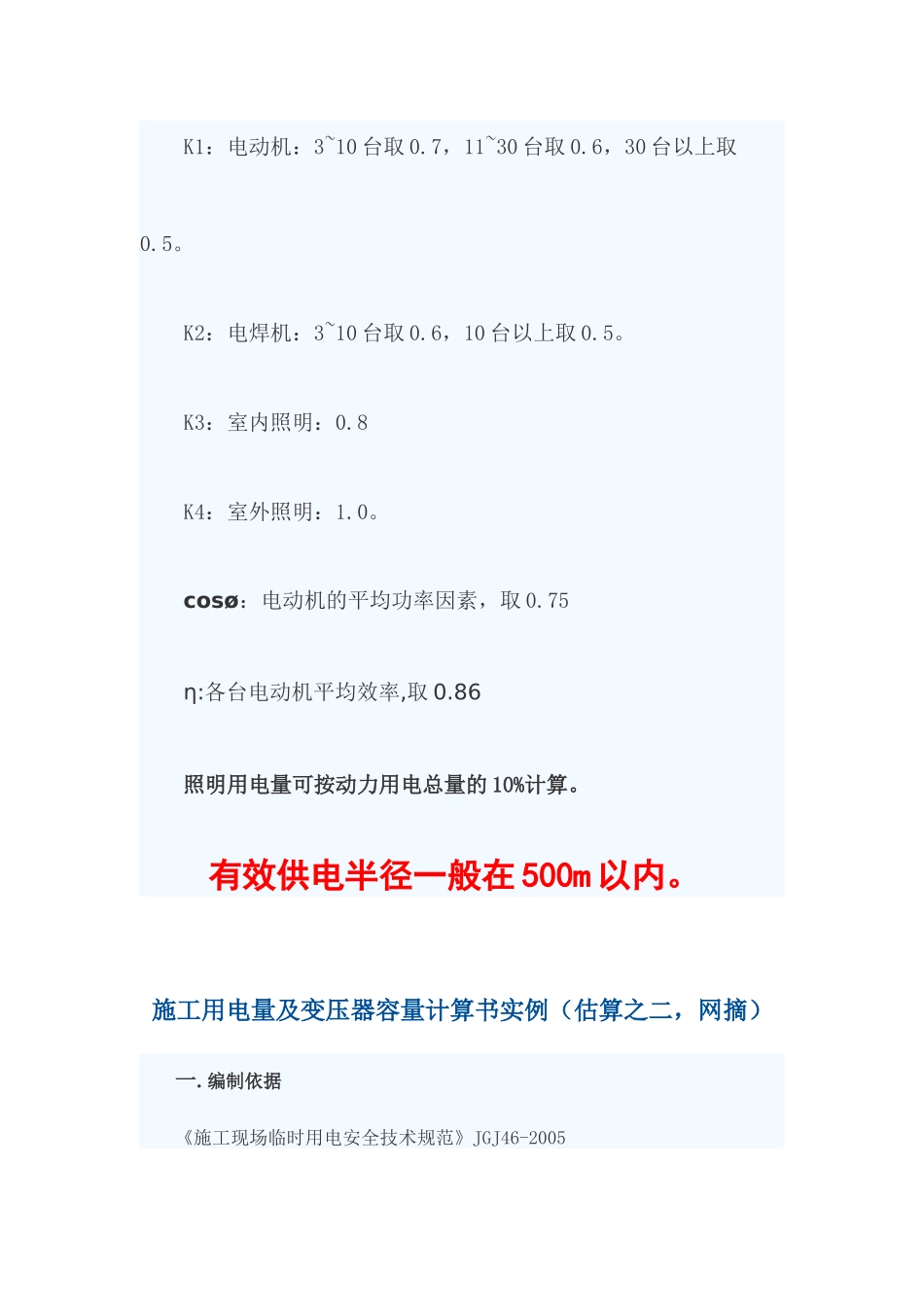

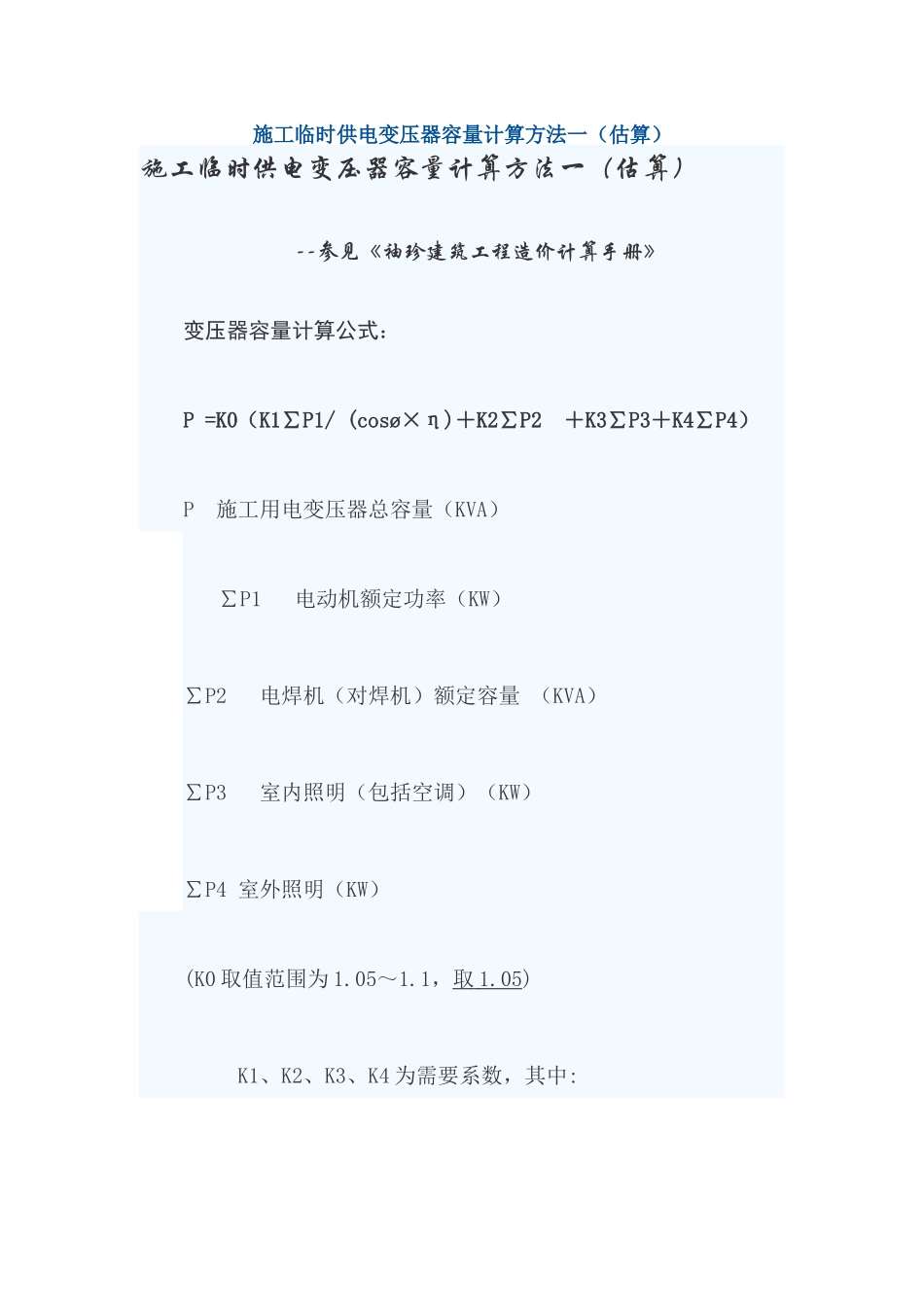

施工临时供电变压器容量计算方法一（估算）施工临时供电变压器容量计算方法一（估算）--参见《袖珍建筑工程造价计算手册》变压器容量计算公式：P=K0（K1∑P1/(cosø×η)＋K2∑P2＋K3∑P3＋K4∑P4）P施工用电变压器总容量（KVA）∑P1电动机额定功率（KW）∑P2电焊机（对焊机）额定容量（KVA）∑P3室内照明（包括空调）（KW）∑P4室外照明（KW）(K0取值范围为1.05～1.1，取1.05)K1、K2、K3、K4为需要系数，其中:K1：电动机：3~10台取0.7，11~30台取0.6，30台以上取0.5。K2：电焊机：3~10台取0.6，10台以上取0.5。K3：室内照明：0.8K4：室外照明：1.0。cosø：电动机的平均功率因素，取0.75η:各台电动机平均效率,取0.86照明用电量可按动力用电总量的10%计算。有效供电半径一般在500m以内。施工用电量及变压器容量计算书实例（估算之二，网摘）一.编制依据《施工现场临时用电安全技术规范》JGJ46-2005《工程建设标准强制性条文》《建筑工程施工现场供电安全规范》GB50194--93《建筑施工现场安全规范检查标准》JGJ59-99《电力工程电缆设计规范》GB50217《简明施工计算手册》第三版（江正荣、朱国梁编著）二.施工现场用电初步统计1)计算公式工地临时供电包括施工及照明用电两个方面，参照《简明施工计算手册》第三版（江正荣、朱国梁编著）计算公式(17-17)如下：P=η（K1∑P1/cosø＋K2∑P2＋K3∑P3＋K4∑P4）其中η─用电不均衡系数，取值1.1；P─计算用电量(kW)，即供电设备总需要容量；ΣP1──全部电动机额定用电量之和；ΣP2──电焊机额定用电量之和；ΣP3──室内照明设备额定用电量之和；ΣP4──室外照明设备额定用电量之和；K1──全部动力用电设备同时使用系数，取0.6；K2──电焊机同时使用系数，取0.6；K3──室内照明设备同时使用系数，取0.8；K4──室外照明设备同时使用系数，取1.0；cosφ──用电设备功率因数，取0.75。2)施工现场用电量统计表（略）经过计算得到ΣP1=208.5KWΣP2=170.2KWΣP3=10KWΣP4=24KW3)用电量计算P=1.1×(0.6×208.5/0.75+0.6×170.2+0.8×10+1×24)=331.012KW三.变压器容量计算变压器容量参照《简明施工计算手册》第三版（江正荣、朱国梁编著）计算公式(17-19)如下：P变=1.05×P=1.05×331.012=347.56KW则现场提供的变压器SL7-400/10满足要求。建筑工地用电负荷计算及变压器容量计算与选择(之三教材版)一、土建施工用电的需要系数和功率因数用电设备名称用电设备数量功率因数（cosφ）［tgφ］需用系数（Kη）混凝土搅拌机及砂浆搅拌机10以下0.65【1.17】0.710～300.650.630以上0.6【1.33】0.5破碎机、筛洗石机10以下0.75【0.88】0.7510～500.7【1.02】0.7点焊机0.60.43～1对焊机0.70.43～1皮带运输机0.750.7提升机、起重机、卷扬机10以下0.650.2振捣器0.70.7仓库照明1.0【0.0】0.35户内照明0.8户外照明1【0】0.35说明：需要系数是用电设备较多时的数据。如果用电设备台数较少，则需要系数可以行当取大些。当只有一台时，可取1。二、实例：某建筑工地的用电设备如下，由10KV电源供电，试计算该工地的计算负荷并确定变压器容量及选择变压器。用电设备名称用电设备数量（台数）功率（KW）备注混凝土搅拌机410砂浆搅拌机44.5皮带运输机57有机械联锁升降机24.5塔式起重机27.5122135JC=40%电焊机525JC=25%单相，360V照明20分别计算各组用电设备的计算负荷：1、混凝土搅拌机：查表，需用系数Kη=0.7，cosφ=0.68，tgφ=1.08PC：有功计算负荷，QC：无功计算负荷，Pe:设备容量PC1=Kη×∑Pe1=0.7×（10×4）=28KWQC1=PC1×tgφ=28×1.08=30.20KVAR2、砂浆搅拌机组：查表，需用系数Kη=0.7，cosφ=0.68，tgφ=1.08PC2=Kη×∑Pe2=0.7×（4.5×4）=12.6KWQC2=PC2×tgφ=12.6×1.08=13.61KVAR3、皮带运输机组：查表，需用系数Kη=0.7，cosφ=0.75，tgφ=0.88PC3=Kη×∑Pe3=0.7×（7×5）=24.5KWQC3=PC3×tgφ=24.5×0.88=21.56KVAR4、升降机组：查表，需用系数Kη=0.2，cosφ=0.65，tgφ=1.17PC4=Kη×∑Pe4=0.2×（4.5×2）=1.8KWQC4=PC4×tgφ=1.8×1.17=2.11KVAR5、塔式起重机组：塔式起重机有4台电动机，往往要同时工作或满载工作，需要系数取大一...
