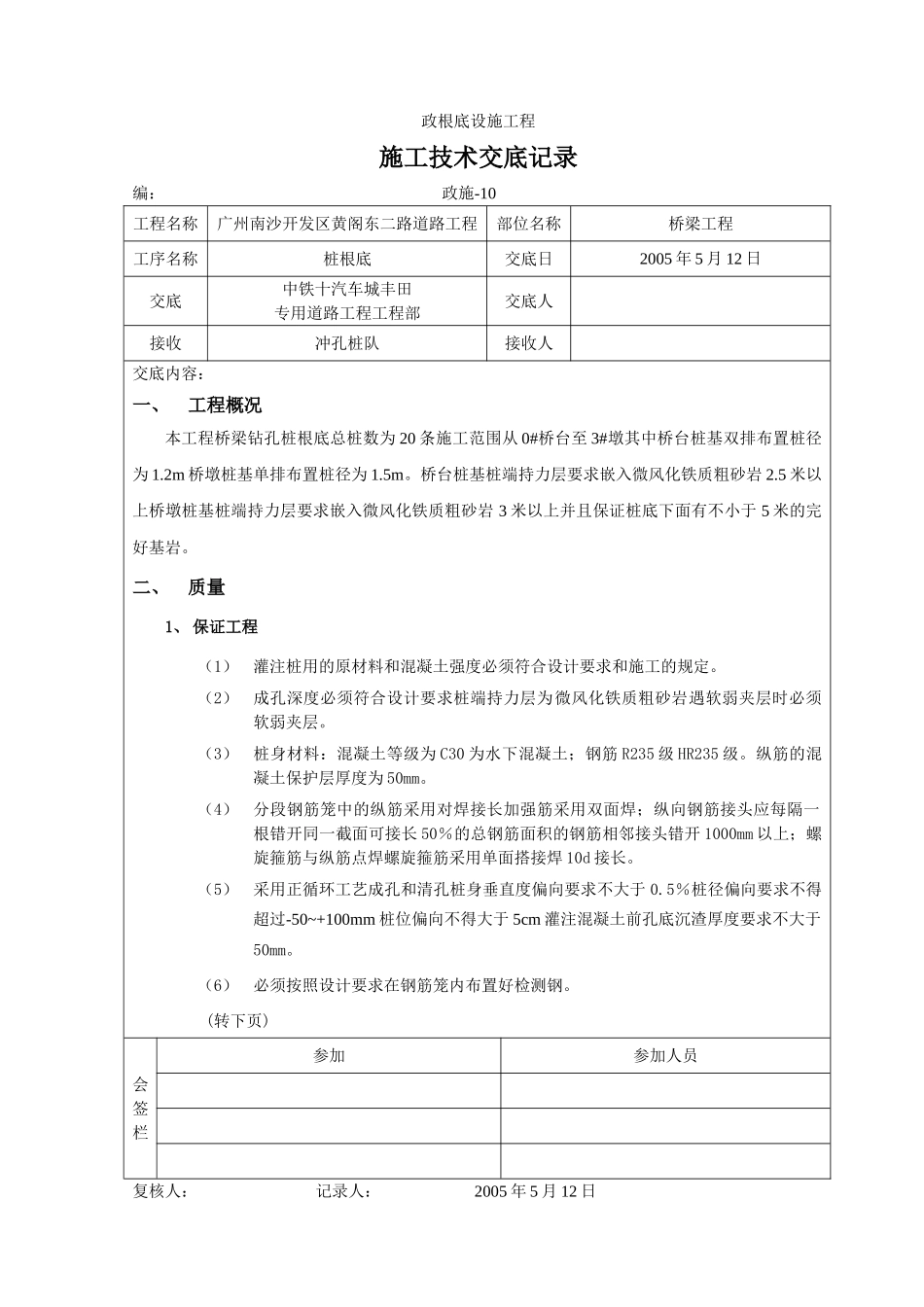

政根底设施工程施工技术交底记录编：政施-10工程名称广州南沙开发区黄阁东二路道路工程部位名称桥梁工程工序名称桩根底交底日2005年5月12日交底中铁十汽车城丰田专用道路工程工程部交底人接收冲孔桩队接收人交底内容：一、工程概况本工程桥梁钻孔桩根底总桩数为20条施工范围从0#桥台至3#墩其中桥台桩基双排布置桩径为1.2m桥墩桩基单排布置桩径为1.5m。桥台桩基桩端持力层要求嵌入微风化铁质粗砂岩2.5米以上桥墩桩基桩端持力层要求嵌入微风化铁质粗砂岩3米以上并且保证桩底下面有不小于5米的完好基岩。二、质量1、保证工程（1）灌注桩用的原材料和混凝土强度必须符合设计要求和施工的规定。（2）成孔深度必须符合设计要求桩端持力层为微风化铁质粗砂岩遇软弱夹层时必须软弱夹层。（3）桩身材料：混凝土等级为C30为水下混凝土；钢筋R235级HR235级。纵筋的混凝土保护层厚度为50mm。（4）分段钢筋笼中的纵筋采用对焊接长加强筋采用双面焊；纵向钢筋接头应每隔一根错开同一截面可接长50％的总钢筋面积的钢筋相邻接头错开1000mm以上；螺旋箍筋与纵筋点焊螺旋箍筋采用单面搭接焊10d接长。（5）采用正循环工艺成孔和清孔桩身垂直度偏向要求不大于0.5％桩径偏向要求不得超过-50~+100mm桩位偏向不得大于5cm灌注混凝土前孔底沉渣厚度要求不大于50mm。（6）必须按照设计要求在钢筋笼内布置好检测钢。(转下页)会签栏参加参加人员复核人：记录人：2005年5月12日政根底设施工程施工技术交底记录编：政施-10工程名称广州南沙开发区黄阁东二路道路工程部位名称桥梁工程工序名称桩根底交底日2005年5月12日交底中铁十汽车城丰田专用道路工程工程部交底人接收冲孔桩队接收人交底内容：(接上页)（7）成孔过程中泥浆比重应控制在1.1～1.30。浇注混凝土前孔底500mm以内的泥浆比重应小于1.25；含砂率≤8％粘度≤28s；清孔至浇灌混凝土的时间不得大于30分钟否那么须重新清孔；混凝土浇注过程中要进展记录混凝土充盈系数不得小于1.0。（8）水下混凝土的塌落度为180～220mm。水下混凝土必须连续施工每根桩的浇注时间按初盘混凝土的初凝时间控制。对浇注过程中的一切故障均应记录备案。导埋深宜为2～6m严禁导提出混凝土面。工程桩施工应超灌至少800mm的混凝土。2、允许偏向钻〔冲〕孔灌注桩允许偏向项目允许偏向(mm)钢筋笼主筋间距±10箍筋间距或螺旋箍螺距±20笼直径±10笼长度±50桩的位置偏移泥浆护壁钻〔冲〕孔灌注桩垂直于桩基中心线1～2根桩单排桩、群桩、根底的边桩d/6且≯100沿桩基中心线条形根底的桩、群桩根底的中间桩d/6且≯150垂直度0.5/100钢筋笼主筋保护层厚度〔水下混凝土〕±20注：d为桩的直径。(转下页)会签栏参加参加人员复核人：记录人：2005年5月12日政根底设施工程施工技术交底记录编：政施-10工程名称广州南沙开发区黄阁东二路道路工程部位名称桥梁工程工序名称桩根底交底日2005年5月12日交底中铁十汽车城丰田专用道路工程工程部交底人接收冲孔桩队接收人交底内容：〔接上页〕三、操作工艺（一）泥浆的制备和处理1、除能自行造浆的土层外泥浆制备要选用高塑性粘土或膨润土。2、泥浆护壁要符合以下规定a、施工间护筒内的泥浆面要高出地下水位1.0m以上在受水位涨落影响时泥浆面要高出水位1.5m以上。b、在清孔过程中要不断置换泥浆直至浇筑混凝土。c、浇筑混凝土前孔底500mm以内的泥浆比重要小于1.25；含砂率≤8；粘度≤28s。d、在易产生泥浆渗漏的土层中要采取维持孔壁稳定的措施。e、废弃的泥浆、渣要按环境保护的有关规定处理。（二）下套(护筒)1、钻孔深度到达5m左右时提钻〔锤〕下套〔护筒〕。2、套〔护筒〕内径应大于钻〔冲〕头100mm。3、套〔护筒〕位置要埋设正确和稳定套〔护筒〕与孔壁之间要用粘土填实套〔护筒〕中心与桩孔中心线偏向不大于50mm。4、套〔护筒〕埋设深度：在粘性土中不小于lm在砂土中不小于1.5m并要保持孔内泥浆面高出地下lm以上。（三）桩机就位钻〔冲〕孔机就位时必须保持平稳不发生倾斜、位移为准确控制钻〔冲〕孔深度要在机架或钢丝绳上作出控制的标尺以便在施工中进展观测、记录。(转下页)会签栏参加参加人员复核人：记录人：2005年5月12日政根底设施工程施工...
