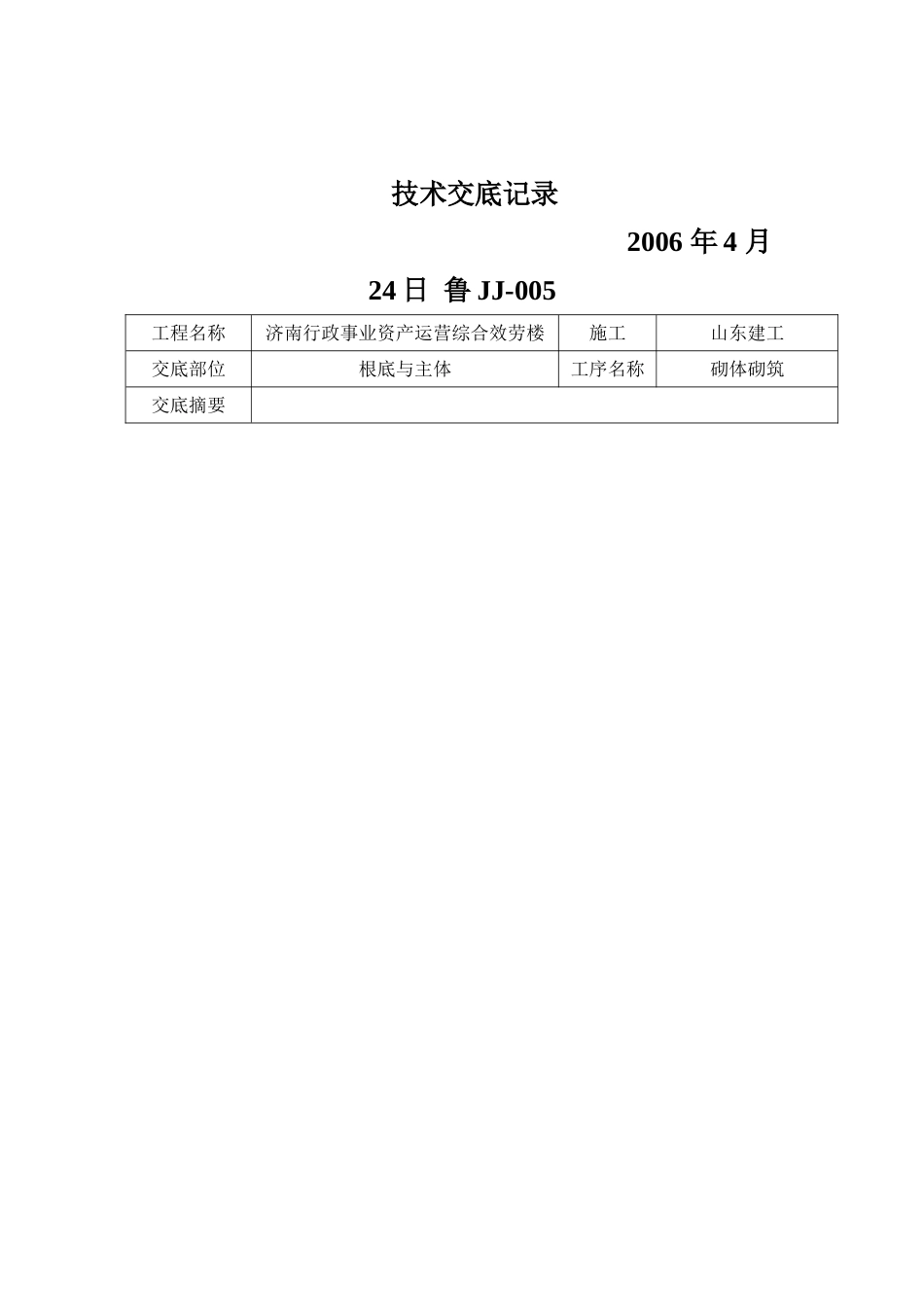

技术交底记录2006年4月24日鲁JJ-005工程名称济南行政事业资产运营综合效劳楼施工山东建工交底部位根底、主体工序名称砌体砌筑交底摘要交底内容：一、交底根据：〔1〕?砌体工程施工质量验收?GB50003－2001〔2〕设计图纸和相关图集二、施工要点1、〔1〕本工程地下室局部：-6.35米以下用M5.0水泥砂浆砌筑MU10黄河淤泥砖〔-6.6米以下厚度为370㎜厚；-6.35米以下厚度为200㎜厚〕其上局部为200㎜厚加气砼砌块。〔2〕一、二层：除去无梁部位用125㎜厚轻质隔墙外其余填充墙均为200㎜厚加气砼砌块。〔3〕三层及其以上：走廊两侧填充墙为200㎜厚加气砼砌块墙；外墙采用150㎜厚轻质隔墙；其它填充墙采用100㎜厚轻质隔墙。〔4〕加气砼砌块墙体用M5混合砂浆砌筑。一层及其以上加气砼砌块墙体用下用M5.0水泥砂浆砌筑MU10黄河淤泥砖高250㎜厚度200㎜最下一皮砖应为丁砖卫生间用C15混凝土〔根据从上到下排砖皮数黄河淤泥砖和C15混凝土高度可以适当调整〕。2、M5混合砂浆配合比为水泥：砂：灰膏：水=1：8.20：0.97：1.20〔重量比〕。必须严格控制砌筑砂浆的配合比。3、砌筑前必须将50线及轴线弹好；砌筑时必须设置皮数杆从梁底20mm～40mm开场向下依次排版。4、砌筑时应提早1～2天浇水潮湿加气砼砌块及黄河淤泥砖砌筑当天再浇水一次以水浸入砌筑面内8～10mm为宜加气砼砌块必须保证龄不少于28天。5、黄河淤泥砖灰缝应横平竖直厚度均匀程度及竖向灰缝宽度为10mm但不应小于8mm也不应大于12mm程度灰缝的砂浆饱满度不得小于80竖向灰缝不得出现透明缝、瞎缝和假缝。砌块的垂直灰缝宽度以15mm为宜,不得大于20mm程度灰缝厚度可根据墙体高度与砌块高度确定但不得大于15mm也不应小于10mm灰缝要求横平竖直砂浆饱满砌筑砂浆拌和均匀随拌随用砂浆稠度一般为70-100mm。砌块竖向灰缝必须饱满灰缝的两侧用挡板挡住后用瓦将竖向灰缝捣实。加气块与框架柱之间的竖缝宽度为15mm。技术负责人交底人接底人技术交底记录2006年4月24日鲁JJ-005工程名称济南行政事业资产运营综合效劳楼施工山东建工交底部位根底、主体工序名称砌体砌筑交底摘要交底内容6、砌筑前应将基层上的杂物清扫干净并浇水潮湿。在转角处和交接处设置皮数杆以便抄平控制标高砌筑时依皮数杆先在转角和交接处砌几皮砖再在其间拉准线砌中间局部其中第一皮砖应以根底底宽线为准砌筑7、墙中的洞口、道、沟槽和预埋件等应在砌筑时正确留出或预埋宽度≥300mm的洞口必须设置过梁过梁每边应大于洞口宽度250mm。8、窗台下侧设置砼压顶砼强度等级为C20高120mm宽同墙宽配筋为6φ10箍筋为ф6.5@200压顶进窗每侧墙体80mm。必须保证窗台高度不小于900mm窗台压顶顶标高做到从+500mm上360mm。9、木门、防火门洞口两侧预埋规格为240mm×240mm×200mm的砼块间距600mm2.4米以下的木门洞口两侧设4块2.1米以下的木门洞口两侧设3块。铝合金门窗两侧预埋规格为240mm×240mm×200mm的砼块间距为450mm砼块间隔上下两侧间隔均为180mm小于900的窗洞口两侧设2块小于600的窗洞口在中间设一块。10、与构造柱相连的门窗洞口两侧≤300mm墙垛改为现浇素砼垛。11、填充墙转角处、T型或十字型接头处均设置现浇构造柱。12、构造柱浇筑完后必须清理干净马牙槎弹线后用剁斧将漏浆去除干净。13、砌筑前设立皮数杆砌筑应按皮数杆拉线砌筑。砌筑前应先在现场进展试排块排块的原那么是上下错缝砌块的搭接长度不宜小于半块砖。14、砌筑时铺浆长度以一块砌块长度为宜铺浆要均匀厚薄适当、浆面平整铺浆后应立即放置砌块一次摆正找平。15、砌筑外墙时不得留脚手眼纵横墙应整体咬槎砌筑临时连续可拖斜槎接槎时应先清理基面浇水潮湿然后铺浆接砌并做到灰缝饱满。16、放置墙体内拉接筋规格为2Ф6.5其弯钩朝外并外露5㎜并用毛笔画圈标识拉接筋长度为1m也要对其长度标识竖向间距为500mm第一皮拉接筋距梁底530mm以后每隔500mm设置一道有构造柱的拉结筋长度按退槎计算为1m。砖、砌体拉筋锚入构造柱的长度不应小于构造柱断面尺寸的2/3。小于1000mm的墙垛拉接筋应长出墙垛50mm并用锤将拉结筋向下弯钩钩住墙垛。200㎜厚、240㎜厚、120㎜厚墙体均设2根拉接筋370㎜厚墙体设3根拉结筋。严禁拉结筋漏放否那么该墙体将返工...
