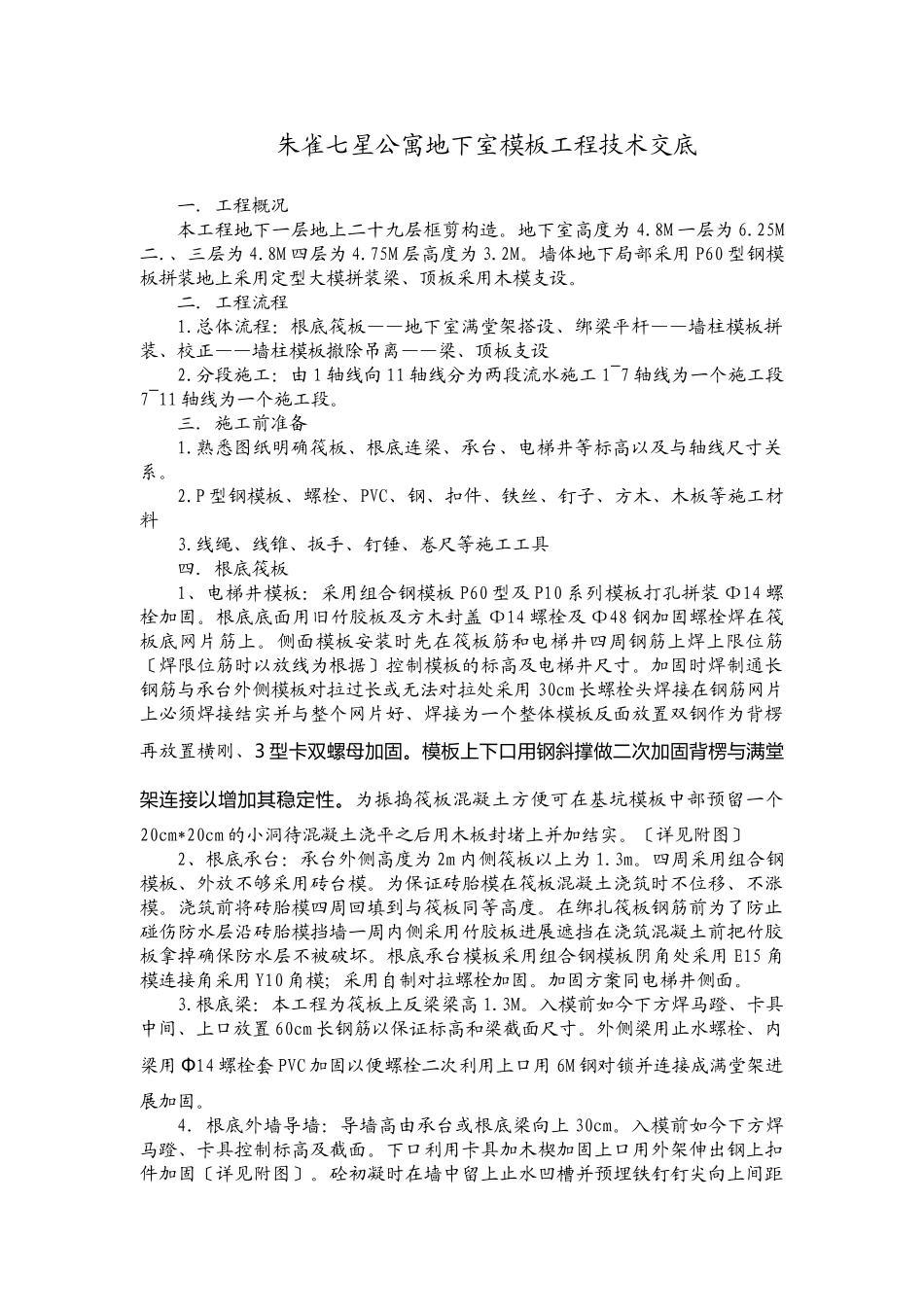

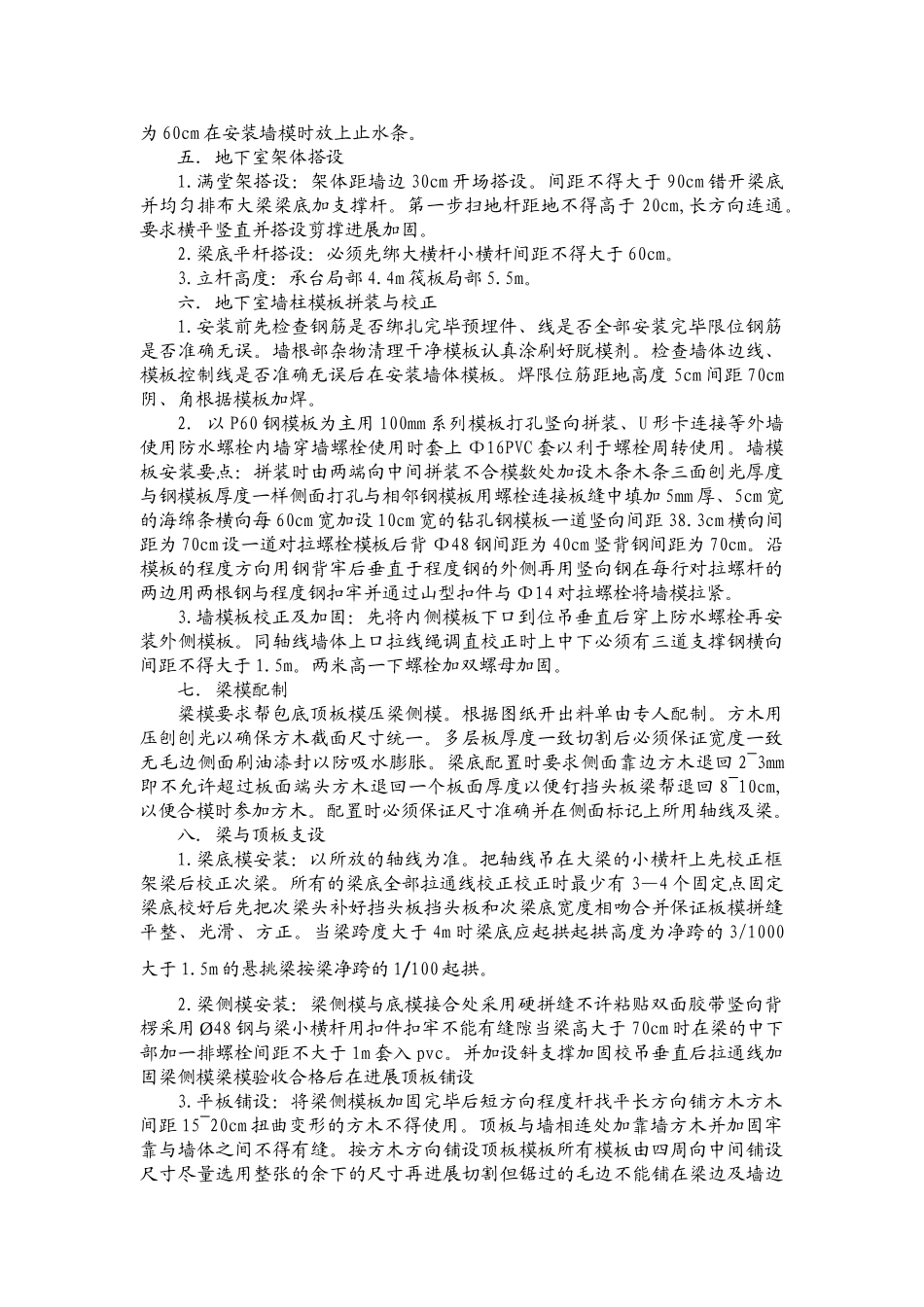

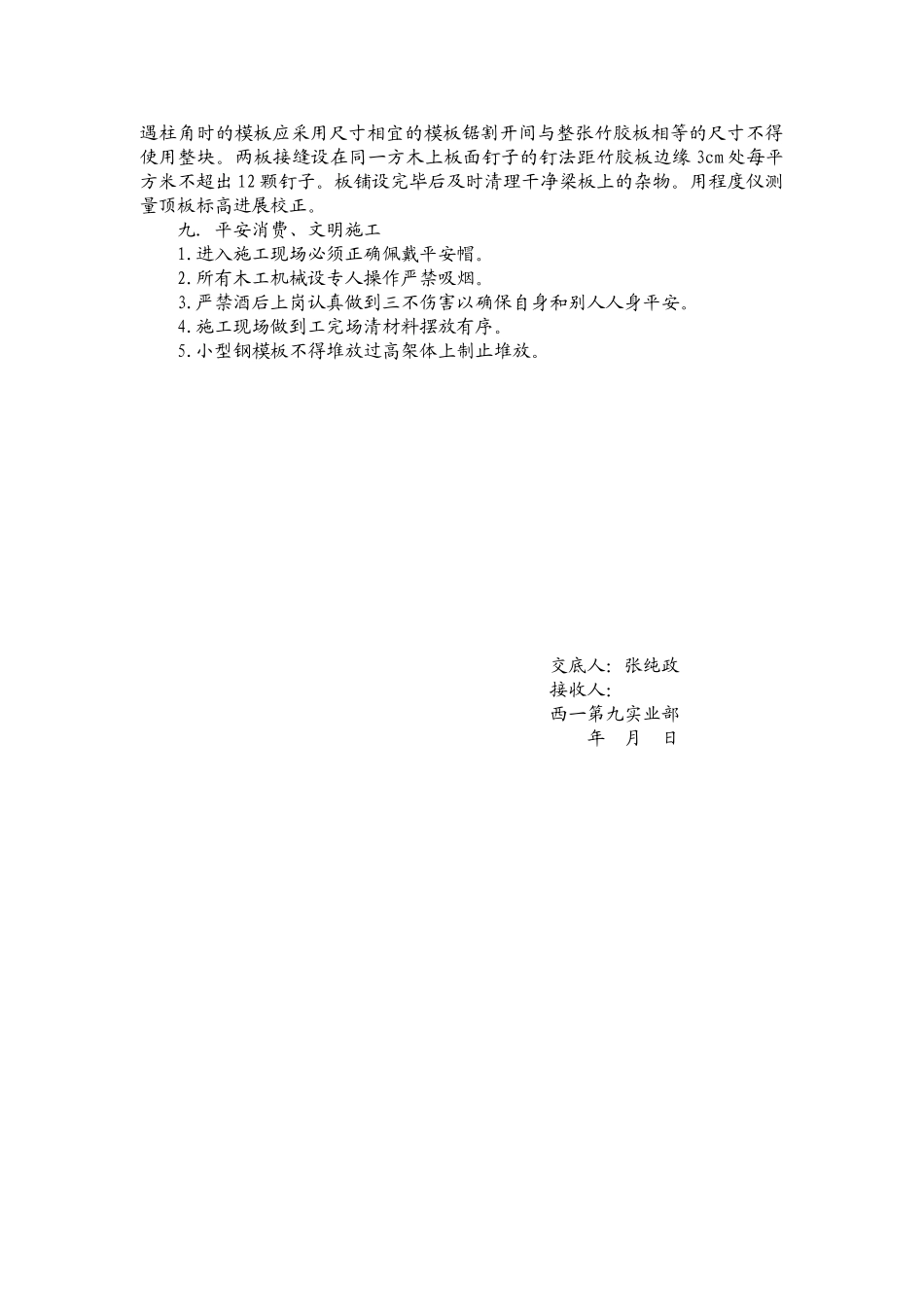

朱雀七星公寓地下室模板工程技术交底一．工程概况本工程地下一层地上二十九层框剪构造。地下室高度为4.8M一层为6.25M二.、三层为4.8M四层为4.75M层高度为3.2M。墙体地下局部采用P60型钢模板拼装地上采用定型大模拼装梁、顶板采用木模支设。二．工程流程1.总体流程：根底筏板——地下室满堂架搭设、绑梁平杆——墙柱模板拼装、校正——墙柱模板撤除吊离——梁、顶板支设2.分段施工：由1轴线向11轴线分为两段流水施工1~7轴线为一个施工段7~11轴线为一个施工段。三．施工前准备1.熟悉图纸明确筏板、根底连梁、承台、电梯井等标高以及与轴线尺寸关系。2.P型钢模板、螺栓、PVC、钢、扣件、铁丝、钉子、方木、木板等施工材料3.线绳、线锥、扳手、钉锤、卷尺等施工工具四．根底筏板1、电梯井模板：采用组合钢模板P60型及P10系列模板打孔拼装Φ14螺栓加固。根底底面用旧竹胶板及方木封盖Φ14螺栓及Φ48钢加固螺栓焊在筏板底网片筋上。侧面模板安装时先在筏板筋和电梯井四周钢筋上焊上限位筋〔焊限位筋时以放线为根据〕控制模板的标高及电梯井尺寸。加固时焊制通长钢筋与承台外侧模板对拉过长或无法对拉处采用30cm长螺栓头焊接在钢筋网片上必须焊接结实并与整个网片好、焊接为一个整体模板反面放置双钢作为背楞再放置横刚、3型卡双螺母加固。模板上下口用钢斜撑做二次加固背楞与满堂架连接以增加其稳定性。为振捣筏板混凝土方便可在基坑模板中部预留一个20cm*20cm的小洞待混凝土浇平之后用木板封堵上并加结实。〔详见附图〕2、根底承台：承台外侧高度为2m内侧筏板以上为1.3m。四周采用组合钢模板、外放不够采用砖台模。为保证砖胎模在筏板混凝土浇筑时不位移、不涨模。浇筑前将砖胎模四周回填到与筏板同等高度。在绑扎筏板钢筋前为了防止碰伤防水层沿砖胎模挡墙一周内侧采用竹胶板进展遮挡在浇筑混凝土前把竹胶板拿掉确保防水层不被破坏。根底承台模板采用组合钢模板阴角处采用E15角模连接角采用Y10角模；采用自制对拉螺栓加固。加固方案同电梯井侧面。3.根底梁：本工程为筏板上反梁梁高1.3M。入模前如今下方焊马蹬、卡具中间、上口放置60cm长钢筋以保证标高和梁截面尺寸。外侧梁用止水螺栓、内梁用Ф14螺栓套PVC加固以便螺栓二次利用上口用6M钢对锁并连接成满堂架进展加固。4．根底外墙导墙：导墙高由承台或根底梁向上30cm。入模前如今下方焊马蹬、卡具控制标高及截面。下口利用卡具加木楔加固上口用外架伸出钢上扣件加固〔详见附图〕。砼初凝时在墙中留上止水凹槽并预埋铁钉钉尖向上间距为60cm在安装墙模时放上止水条。五．地下室架体搭设1.满堂架搭设：架体距墙边30cm开场搭设。间距不得大于90cm错开梁底并均匀排布大梁梁底加支撑杆。第一步扫地杆距地不得高于20cm,长方向连通。要求横平竖直并搭设剪撑进展加固。2.梁底平杆搭设：必须先绑大横杆小横杆间距不得大于60cm。3.立杆高度：承台局部4.4m筏板局部5.5m。六．地下室墙柱模板拼装与校正1.安装前先检查钢筋是否绑扎完毕预埋件、线是否全部安装完毕限位钢筋是否准确无误。墙根部杂物清理干净模板认真涂刷好脱模剂。检查墙体边线、模板控制线是否准确无误后在安装墙体模板。焊限位筋距地高度5cm间距70cm阴、角根据模板加焊。2.以P60钢模板为主用100mm系列模板打孔竖向拼装、U形卡连接等外墙使用防水螺栓内墙穿墙螺栓使用时套上Ф16PVC套以利于螺栓周转使用。墙模板安装要点：拼装时由两端向中间拼装不合模数处加设木条木条三面刨光厚度与钢模板厚度一样侧面打孔与相邻钢模板用螺栓连接板缝中填加5mm厚、5cm宽的海绵条横向每60cm宽加设10cm宽的钻孔钢模板一道竖向间距38.3cm横向间距为70cm设一道对拉螺栓模板后背Φ48钢间距为40cm竖背钢间距为70cm。沿模板的程度方向用钢背牢后垂直于程度钢的外侧再用竖向钢在每行对拉螺杆的两边用两根钢与程度钢扣牢并通过山型扣件与Φ14对拉螺栓将墙模拉紧。3.墙模板校正及加固：先将内侧模板下口到位吊垂直后穿上防水螺栓再安装外侧模板。同轴线墙体上口拉线绳调直校正时上中下必须有三道支撑钢横向间距不得大于1.5m。两米高一下螺栓加双螺母加固。七．梁模配制粱模要求帮包底顶板模压梁侧模。根据图...
