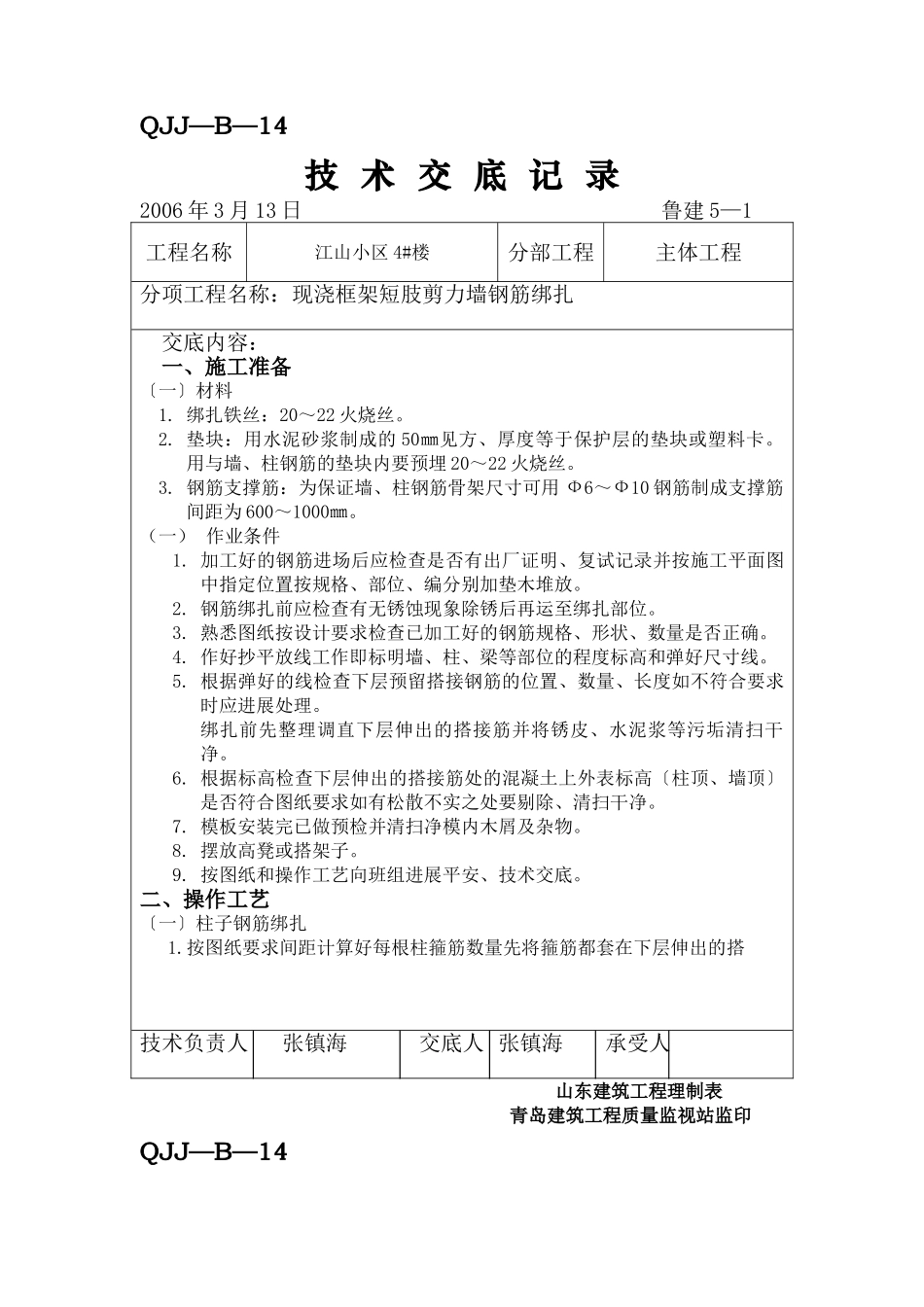

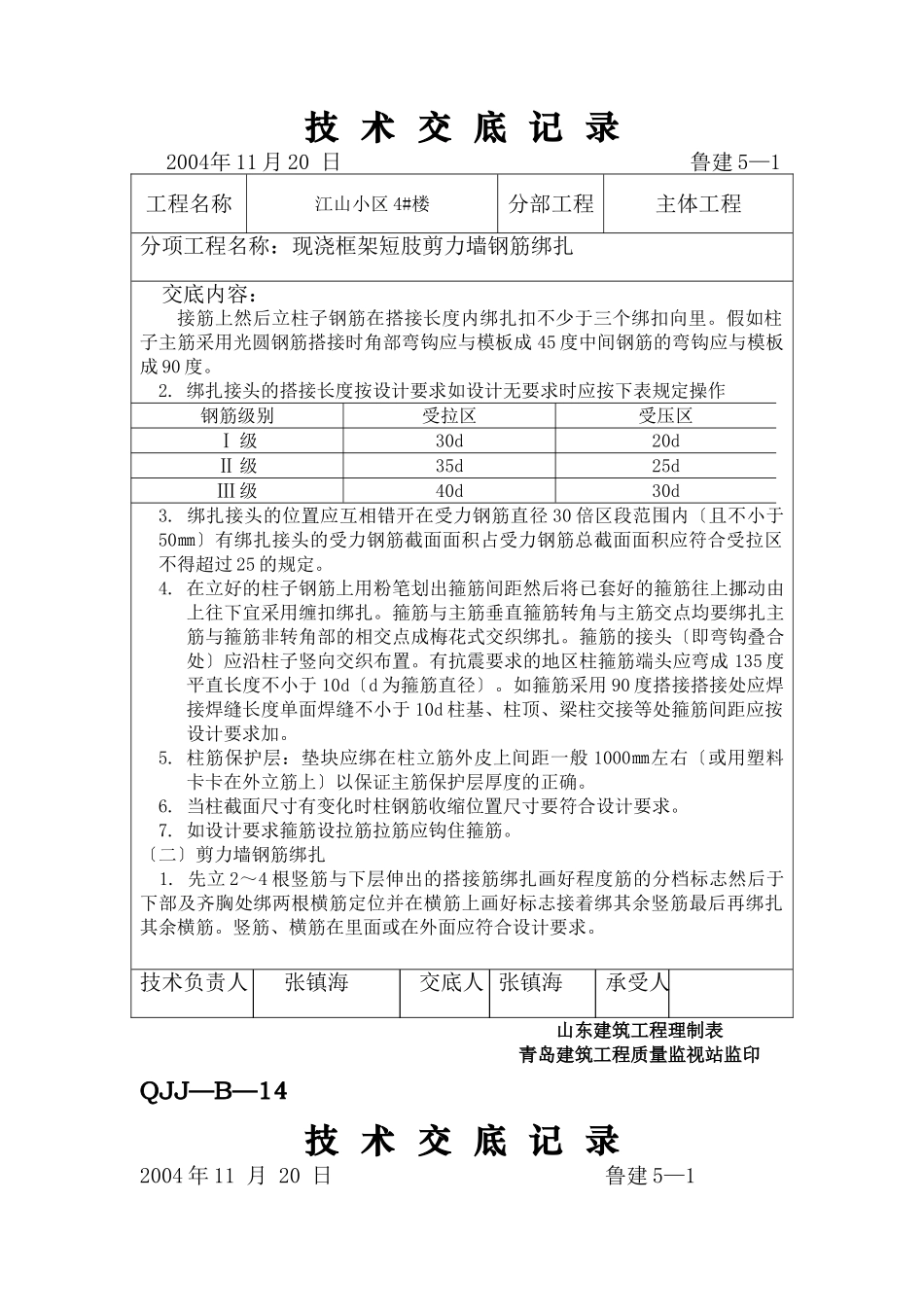

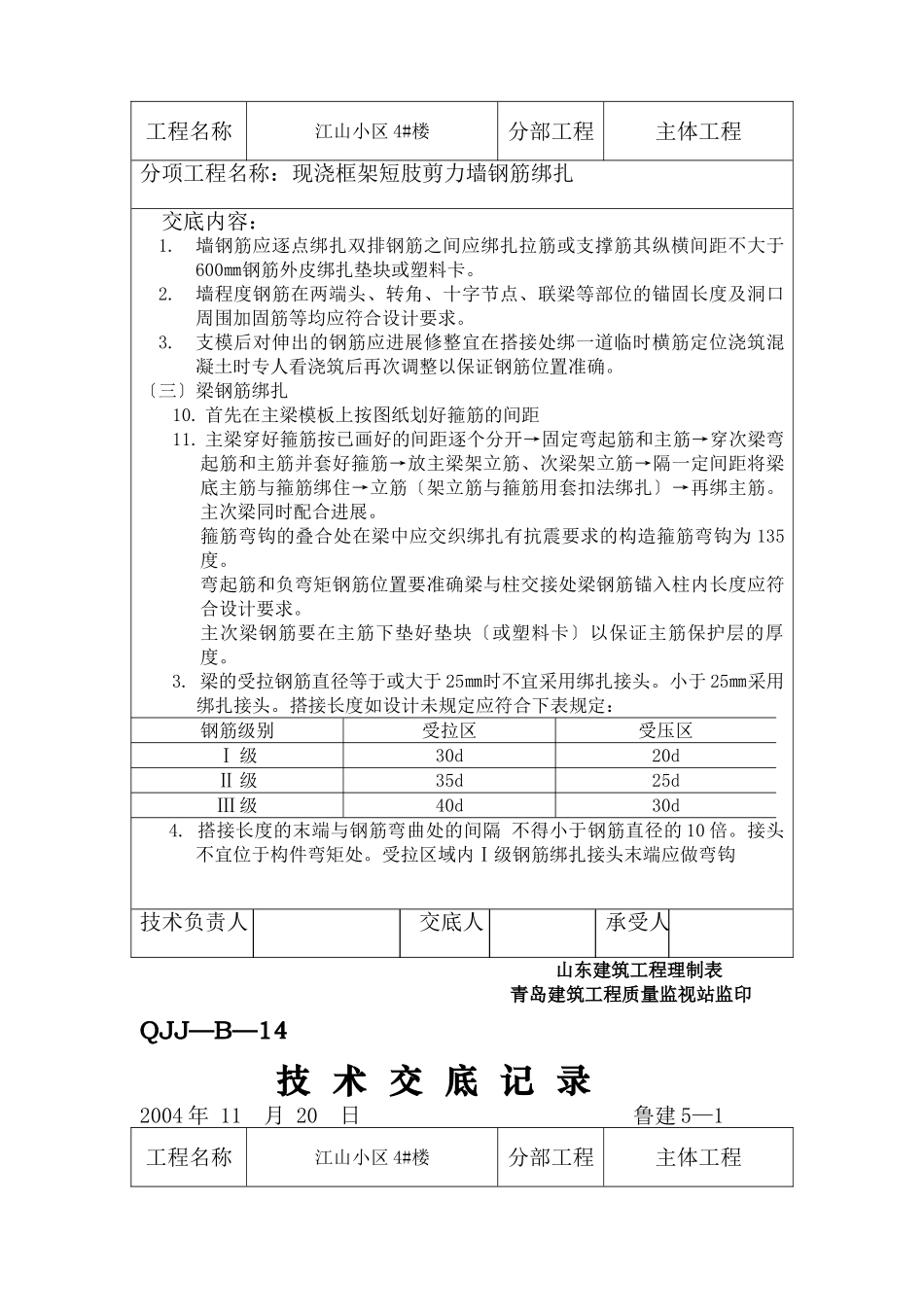

QJJ—B—14技术交底记录2006年3月13日鲁建5—1工程名称江山小区4#楼分部工程主体工程分项工程名称:现浇框架短肢剪力墙钢筋绑扎交底内容:一、施工准备〔一〕材料1.绑扎铁丝:20~22火烧丝。2.垫块:用水泥砂浆制成的50㎜见方、厚度等于保护层的垫块或塑料卡。用与墙、柱钢筋的垫块内要预埋20~22火烧丝。3.钢筋支撑筋:为保证墙、柱钢筋骨架尺寸可用Ф6~Ф10钢筋制成支撑筋间距为600~1000㎜。(一)作业条件1.加工好的钢筋进场后应检查是否有出厂证明、复试记录并按施工平面图中指定位置按规格、部位、编分别加垫木堆放。2.钢筋绑扎前应检查有无锈蚀现象除锈后再运至绑扎部位。3.熟悉图纸按设计要求检查已加工好的钢筋规格、形状、数量是否正确。4.作好抄平放线工作即标明墙、柱、梁等部位的程度标高和弹好尺寸线。5.根据弹好的线检查下层预留搭接钢筋的位置、数量、长度如不符合要求时应进展处理。绑扎前先整理调直下层伸出的搭接筋并将锈皮、水泥浆等污垢清扫干净。6.根据标高检查下层伸出的搭接筋处的混凝土上外表标高〔柱顶、墙顶〕是否符合图纸要求如有松散不实之处要剔除、清扫干净。7.模板安装完已做预检并清扫净模内木屑及杂物。8.摆放高凳或搭架子。9.按图纸和操作工艺向班组进展平安、技术交底。二、操作工艺〔一〕柱子钢筋绑扎1.按图纸要求间距计算好每根柱箍筋数量先将箍筋都套在下层伸出的搭技术负责人张镇海交底人张镇海承受人山东建筑工程理制表青岛建筑工程质量监视站监印QJJ—B—14技术交底记录2004年11月20日鲁建5—1工程名称江山小区4#楼分部工程主体工程分项工程名称:现浇框架短肢剪力墙钢筋绑扎交底内容:接筋上然后立柱子钢筋在搭接长度内绑扎扣不少于三个绑扣向里。假如柱子主筋采用光圆钢筋搭接时角部弯钩应与模板成45度中间钢筋的弯钩应与模板成90度。2.绑扎接头的搭接长度按设计要求如设计无要求时应按下表规定操作钢筋级别受拉区受压区Ⅰ级30d20dⅡ级35d25dⅢ级40d30d3.绑扎接头的位置应互相错开在受力钢筋直径30倍区段范围内〔且不小于50㎜〕有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积应符合受拉区不得超过25的规定。4.在立好的柱子钢筋上用粉笔划出箍筋间距然后将已套好的箍筋往上挪动由上往下宜采用缠扣绑扎。箍筋与主筋垂直箍筋转角与主筋交点均要绑扎主筋与箍筋非转角部的相交点成梅花式交织绑扎。箍筋的接头〔即弯钩叠合处〕应沿柱子竖向交织布置。有抗震要求的地区柱箍筋端头应弯成135度平直长度不小于10d〔d为箍筋直径〕。如箍筋采用90度搭接搭接处应焊接焊缝长度单面焊缝不小于10d柱基、柱顶、梁柱交接等处箍筋间距应按设计要求加。5.柱筋保护层:垫块应绑在柱立筋外皮上间距一般1000㎜左右〔或用塑料卡卡在外立筋上〕以保证主筋保护层厚度的正确。6.当柱截面尺寸有变化时柱钢筋收缩位置尺寸要符合设计要求。7.如设计要求箍筋设拉筋拉筋应钩住箍筋。〔二〕剪力墙钢筋绑扎1.先立2~4根竖筋与下层伸出的搭接筋绑扎画好程度筋的分档标志然后于下部及齐胸处绑两根横筋定位并在横筋上画好标志接着绑其余竖筋最后再绑扎其余横筋。竖筋、横筋在里面或在外面应符合设计要求。技术负责人张镇海交底人张镇海承受人山东建筑工程理制表青岛建筑工程质量监视站监印QJJ—B—14技术交底记录2004年11月20日鲁建5—1工程名称江山小区4#楼分部工程主体工程分项工程名称:现浇框架短肢剪力墙钢筋绑扎交底内容:1.墙钢筋应逐点绑扎双排钢筋之间应绑扎拉筋或支撑筋其纵横间距不大于600㎜钢筋外皮绑扎垫块或塑料卡。2.墙程度钢筋在两端头、转角、十字节点、联梁等部位的锚固长度及洞口周围加固筋等均应符合设计要求。3.支模后对伸出的钢筋应进展修整宜在搭接处绑一道临时横筋定位浇筑混凝土时专人看浇筑后再次调整以保证钢筋位置准确。〔三〕梁钢筋绑扎10.首先在主梁模板上按图纸划好箍筋的间距11.主梁穿好箍筋按已画好的间距逐个分开→固定弯起筋和主筋→穿次梁弯起筋和主筋并套好箍筋→放主梁架立筋、次梁架立筋→隔一定间距将梁底主筋与箍筋绑住→立筋〔架立筋与箍筋用套扣法绑扎〕→再绑主筋。主次梁同时配合进展。箍筋弯钩的叠合处在梁中应交织绑扎...
