沉井与沉箱工程施工质量监理细则VIP免费

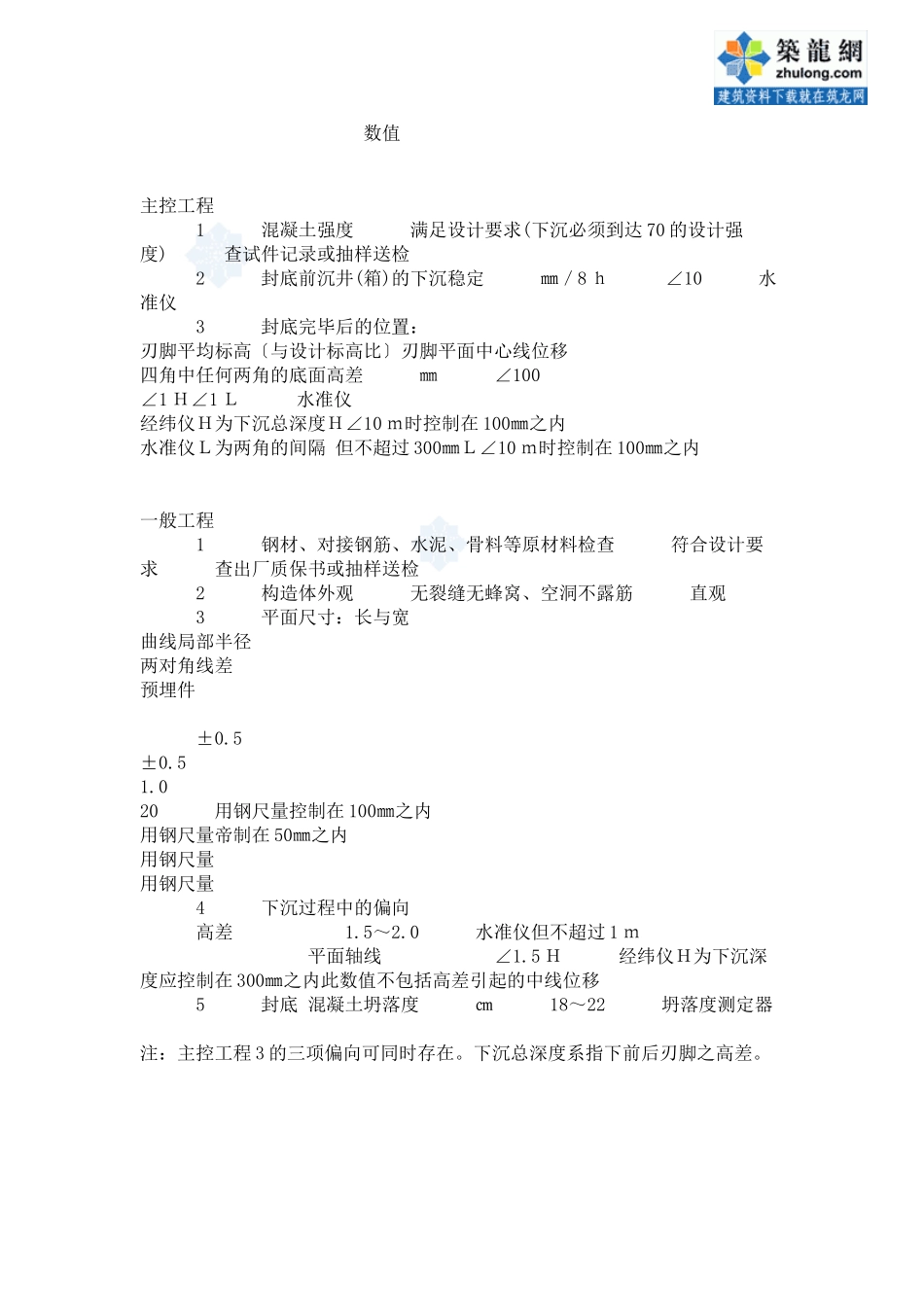

沉井与沉箱工程施工质量监理细那么场地整平→放线→挖土3～4ｍ深→夯实根底→抄平放线验线→铺砂垫层→垫木或挖刃脚土模→安设刃脚铁件、绑扎钢筋→支刃脚、井身模板→浇筑混凝土→养护、拆模→外围围槽灌砂→抽出垫木或拆砖座。2下沉程序：下沉准备工作→设置垂直运输机械、排水泵、挖排水沟、集水井→挖土下沉→观测→纠偏→沉至设计标高、核对标高→降水→设集水井、铺设封底垫层→底板防水→绑底板钢筋、隐检→底板浇筑混凝土→施工内隔墙、梁、板、顶板、上部建筑及辅助→设施回填土。三、沉井与下沉箱工程施工〔验收〕监理工作控制要点1、沉井是下沉构造必须掌握确凿的地质资料钻孔可按下述要求进展：〔1〕当面积在200ｍ2以下〔包括200ｍ2〕的沉井〔箱〕应有一个勘察钻孔〔可布置在中心位置〕。〔2〕当面积在200ｍ2以上的沉井〔箱〕在四角〔圆形为互相垂直的直径端点〕应各布置一个勘察钻孔。〔3〕对特大沉井〔箱〕可根据详细情况增加勘察钻孔。〔4〕勘察钻孔底标高应深于沉井的终沉标高。〔5〕对每座沉井〔箱〕应有一个钻孔提供土的各项物理力学指标、地下水位和地下水含量资料。2、沉井〔箱〕的工程的施工应由具有专业施工经历的承当。3、沉井制作时确定承垫木或砂垫层的采用与沉井的构造情况、地质条件、制作高度等因素有关。无采用体积形式事先均应有沉井制作稳定计算及措施。4、多节制作和下沉的沉井〔箱〕在每次制作接高时应对下卧层作稳定复核计算并制定确保沉井接高的稳定措施。5、当沉井采用排水封底应确保终沉时井内不致发生涌、涌土及沉井止沉稳定。如不能保证时应采用水下封底。6、沉井施工除应符合?建筑地基根底工程施工质量验收?〔ＧＢ50202－2002〕要求外尚应符合现行?混凝土构造工程施工质量验收?(ＧＢ50204-2002)及?地下防水工程质量验收?(ＧＢ50208-2002)的规定。7、沉井〔箱〕在施工前应对钢筋、电焊条及焊接成形的钢筋半成品按有关规定进展检验。如不用商品混凝土那么也应对现场的水泥、骨料做检验。8、沉井混凝土浇注前应对模板尺寸、预埋件位置、模板的封性进展检验。拆模后应检查构造体混凝土质量〔外观及强度〕符合要求前方可下沉。如浮运沉井尚需做起浮可能性检查。在下沉过程中应对下沉偏向做过程控制检查下沉后的接高应对地基强度、沉井的稳定做检查。沉井封底完毕后应对底板的构造〔有无裂缝〕及渗漏检查。有关渗漏验收应符合现行?地下防水工程质量验收?〔B50208-2002〕的规定。9、沉井〔箱〕开工后的验收应包括：沉井〔箱〕的平面位置、终端标高、构造完好性、渗水等进展综合检查。10、沉井〔箱〕的质量检验应符合表2-5-10的要求。沉井〔箱〕的质量检验表2-5-10工程序检查项目允许偏向或允许值检查方法数值主控工程1混凝土强度满足设计要求(下沉必须到达70的设计强度)查试件记录或抽样送检2封底前沉井(箱)的下沉稳定㎜／8ｈ∠10水准仪3封底完毕后的位置：刃脚平均标高〔与设计标高比〕刃脚平面中心线位移四角中任何两角的底面高差㎜∠100∠1Ｈ∠1Ｌ水准仪经纬仪Ｈ为下沉总深度Ｈ∠10ｍ时控制在100㎜之内水准仪Ｌ为两角的间隔但不超过300㎜Ｌ∠10ｍ时控制在100㎜之内一般工程1钢材、对接钢筋、水泥、骨料等原材料检查符合设计要求查出厂质保书或抽样送检2构造体外观无裂缝无蜂窝、空洞不露筋直观3平面尺寸：长与宽曲线局部半径两对角线差预埋件±0.5±0.51.020用钢尺量控制在100㎜之内用钢尺量帝制在50㎜之内用钢尺量用钢尺量4下沉过程中的偏向高差1.5～2.0水准仪但不超过1ｍ平面轴线∠1.5Ｈ经纬仪Ｈ为下沉深度应控制在300㎜之内此数值不包括高差引起的中线位移5封底混凝土坍落度㎝18～22坍落度测定器注：主控工程3的三项偏向可同时存在。下沉总深度系指下前后刃脚之高差。
