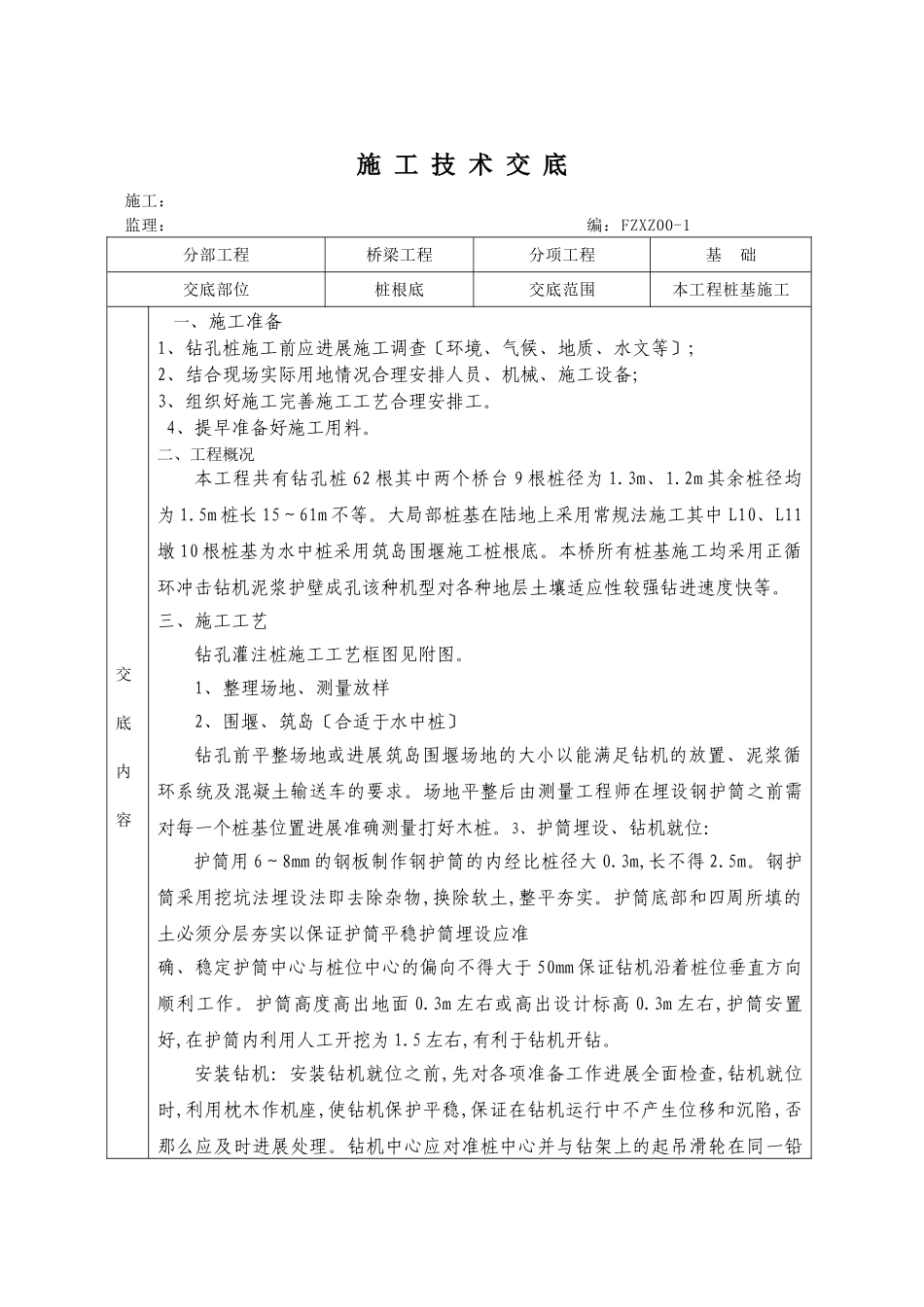

施工技术交底施工：监理：编：FZXZ00-1分部工程桥梁工程分项工程基础交底部位桩根底交底范围本工程桩基施工交底内容一、施工准备1、钻孔桩施工前应进展施工调查〔环境、气候、地质、水文等〕；2、结合现场实际用地情况合理安排人员、机械、施工设备；3、组织好施工完善施工工艺合理安排工。4、提早准备好施工用料。二、工程概况本工程共有钻孔桩62根其中两个桥台9根桩径为1.3m、1.2m其余桩径均为1.5m桩长15～61m不等。大局部桩基在陆地上采用常规法施工其中L10、L11墩10根桩基为水中桩采用筑岛围堰施工桩根底。本桥所有桩基施工均采用正循环冲击钻机泥浆护壁成孔该种机型对各种地层土壤适应性较强钻进速度快等。三、施工工艺钻孔灌注桩施工工艺框图见附图。1、整理场地、测量放样2、围堰、筑岛〔合适于水中桩〕钻孔前平整场地或进展筑岛围堰场地的大小以能满足钻机的放置、泥浆循环系统及混凝土输送车的要求。场地平整后由测量工程师在埋设钢护筒之前需对每一个桩基位置进展准确测量打好木桩。3、护筒埋设、钻机就位：护筒用6～8mm的钢板制作钢护筒的内经比桩径大0.3m,长不得2.5m。钢护筒采用挖坑法埋设法即去除杂物,换除软土,整平夯实。护筒底部和四周所填的土必须分层夯实以保证护筒平稳护筒埋设应准确、稳定护筒中心与桩位中心的偏向不得大于50mm保证钻机沿着桩位垂直方向顺利工作。护筒高度高出地面0.3m左右或高出设计标高0.3m左右,护筒安置好,在护筒内利用人工开挖为1.5左右,有利于钻机开钻。安装钻机：安装钻机就位之前,先对各项准备工作进展全面检查,钻机就位时,利用枕木作机座,使钻机保护平稳,保证在钻机运行中不产生位移和沉陷,否那么应及时进展处理。钻机中心应对准桩中心并与钻架上的起吊滑轮在同一铅垂线上。保证钻机中心竖直且与桩中心重合。泥浆制备：采用粘土造浆方式进展护壁。在开钻之前向桩孔内放入一定数量的粘土及水稍提桩锤在护筒内打浆并开动泥浆泵进展循环待泥浆均匀前方可开场钻进。泥浆浆液的比重、粘度、静切力、酸碱度、胶体率、失水、含砂率等指标要符合该地层护壁要求。造浆用的粘土应符合以下技术要求：胶体率不低于95％含砂率不大于4％造浆率不低于0.006m³/kg~0.008m³/kg泥浆性能指标应符合以下技术要求：泥浆相对度1.25漏斗粘度28s含砂率<4胶体率>95失水量<30mL/30min4、冲击成孔：开场钻孔时进尺要适当控制对护筒底部应低档慢速冲打使底脚处有较巩固的泥皮护壁。如护筒底土质松软出现漏浆时可提起锤头向孔内倒入粘土块再放入锤头上下摩擦,使胶泥挤入孔壁堵住漏浆空隙稳住泥浆后继续钻进。钻至护筒底部以下1m后那么可按地质情况以正常速度钻进。钻进过程中应经常注意地质层变化每进尺2m或在地质层变化处应捞取渣样判断地质层记入钻孔记录表并与地质柱状图核对。操作人员必须认真贯彻执行岗位责任制随时填写钻孔施工记录交接班时应详细交待本班钻进情况及下一班需注意的事项。钻进作业必须保持连续性升降锥头时要平稳不得碰撞护筒或孔壁。撤除和加接钻杆时力求迅速。桩孔钻至设计标高后对成孔的孔径、孔深和倾斜度等进展检查满足设计要求后请监理工程师进展终孔检验并填写终孔检验记录。在钻进过程中要作好泥浆的理要经常检查泥浆的稠度和相对度根据泥浆的成分变化分析孔内、护筒脚部位的情况变化作出相应的处理措施。泥浆比重控制在1.2～1.25为宜并根据泥浆的比重与外部河水的比重来计算压力差从而确定孔内泥浆保持在5～20kPa的水头压力要根据孔内的压力调整泥浆面的位置。第一次清孔：终孔检验合格后立即进展清孔作业拟采用换浆法清孔。清孔过程中必须始终保持孔内原有水头高度以防塌孔。清孔时换入质量好的泥浆泥浆比重控制在1.05左右粘度17~20s胶体率≥98含砂率≯8以使孔底沉碴厚底小于10cm。当沉碴较多用换浆法清孔不能满足要求时可采用吸碴法保证孔底沉碴满足要求。5、检孔：清孔后用检孔器〔直径不小于设计桩径长度为设计桩径的4～6倍〕对孔径、垂直度进展检验。6、吊放钢筋笼：钢筋骨架在钢筋加工场地分段制作运至现场后用汽车吊吊入孔内注意不撞孔壁防止坍孔并防止将泥土杂物带入孔内钢筋分段绑扎、吊放连接时先将下段挂在孔口再吊上第...
