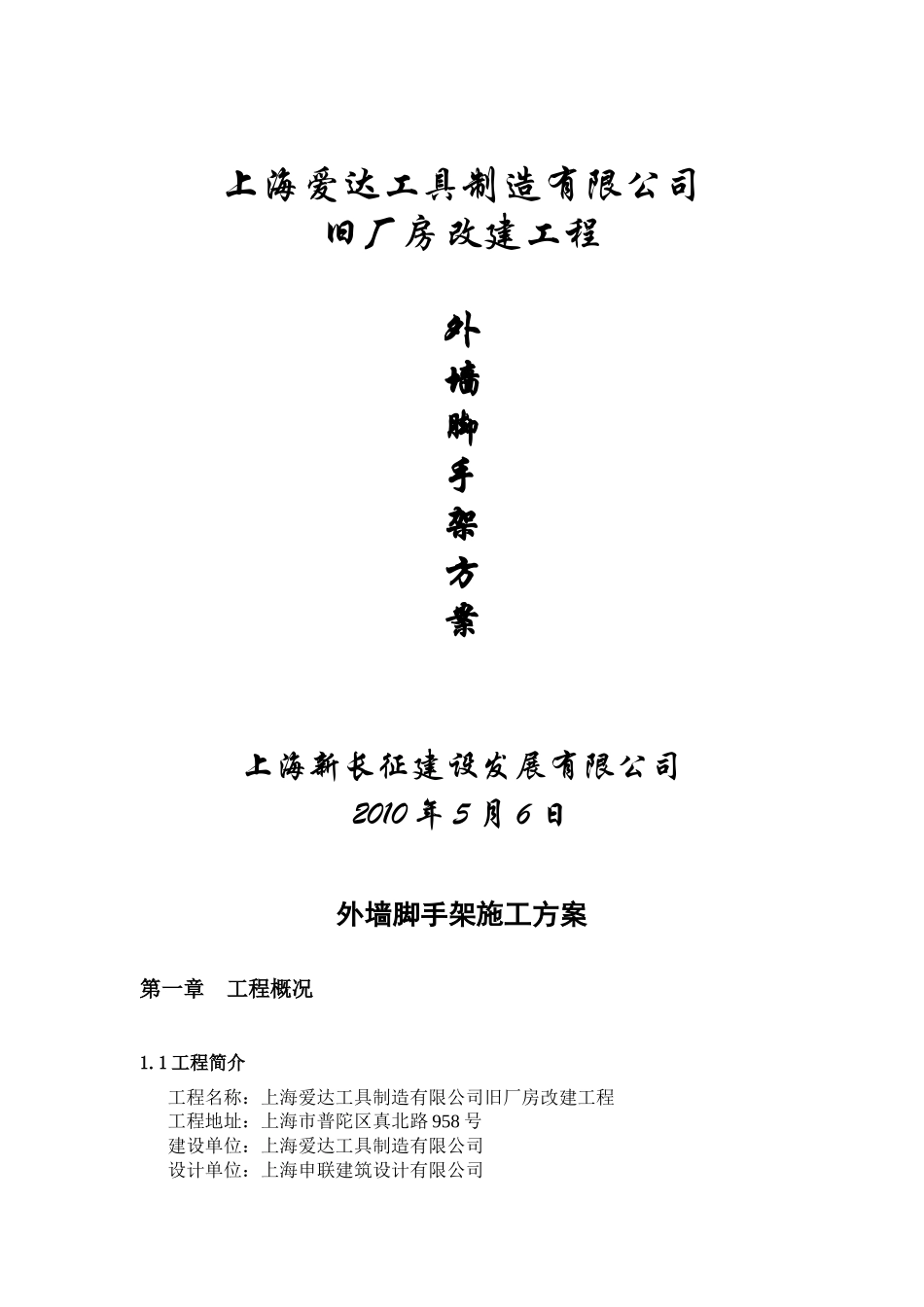

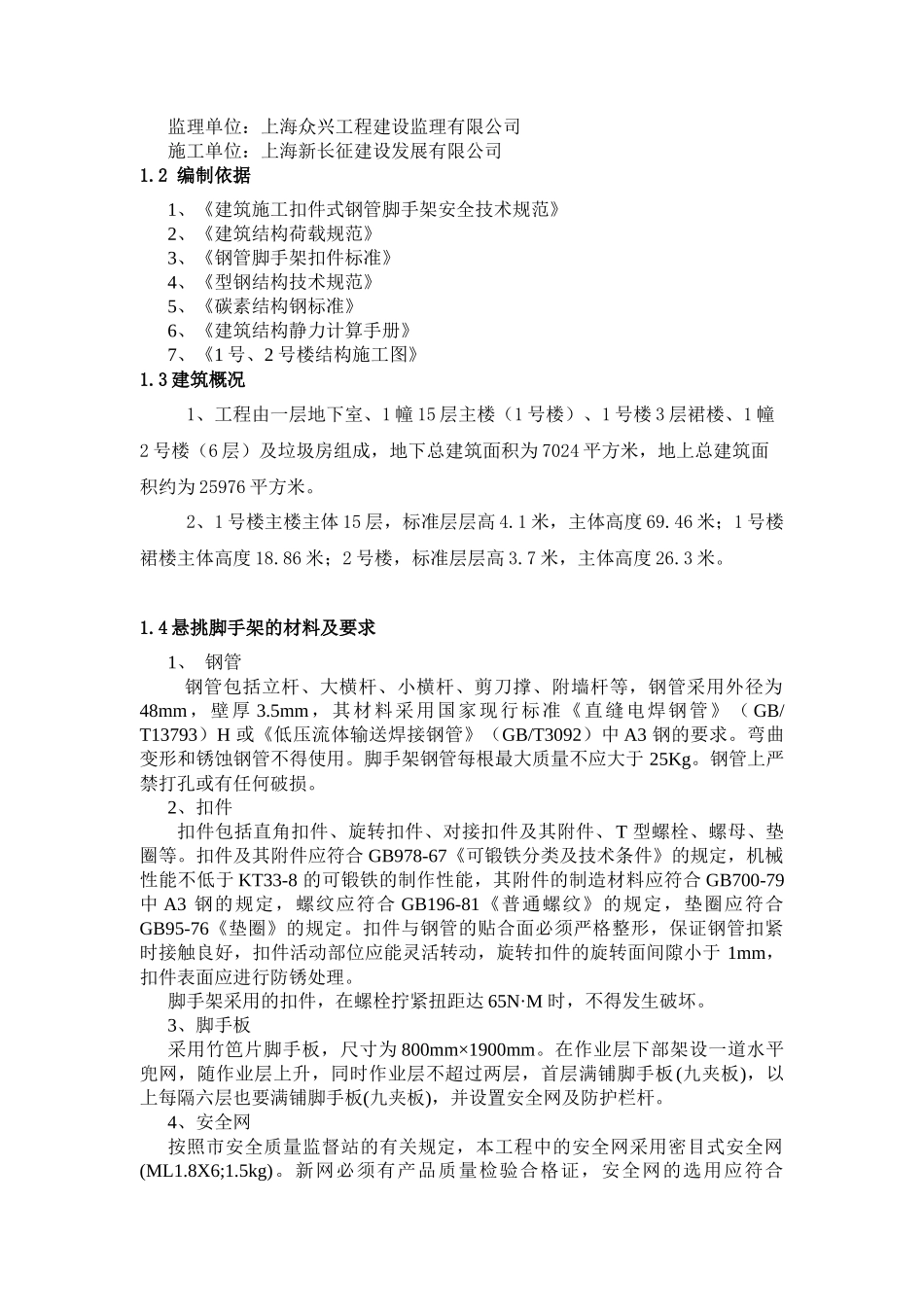

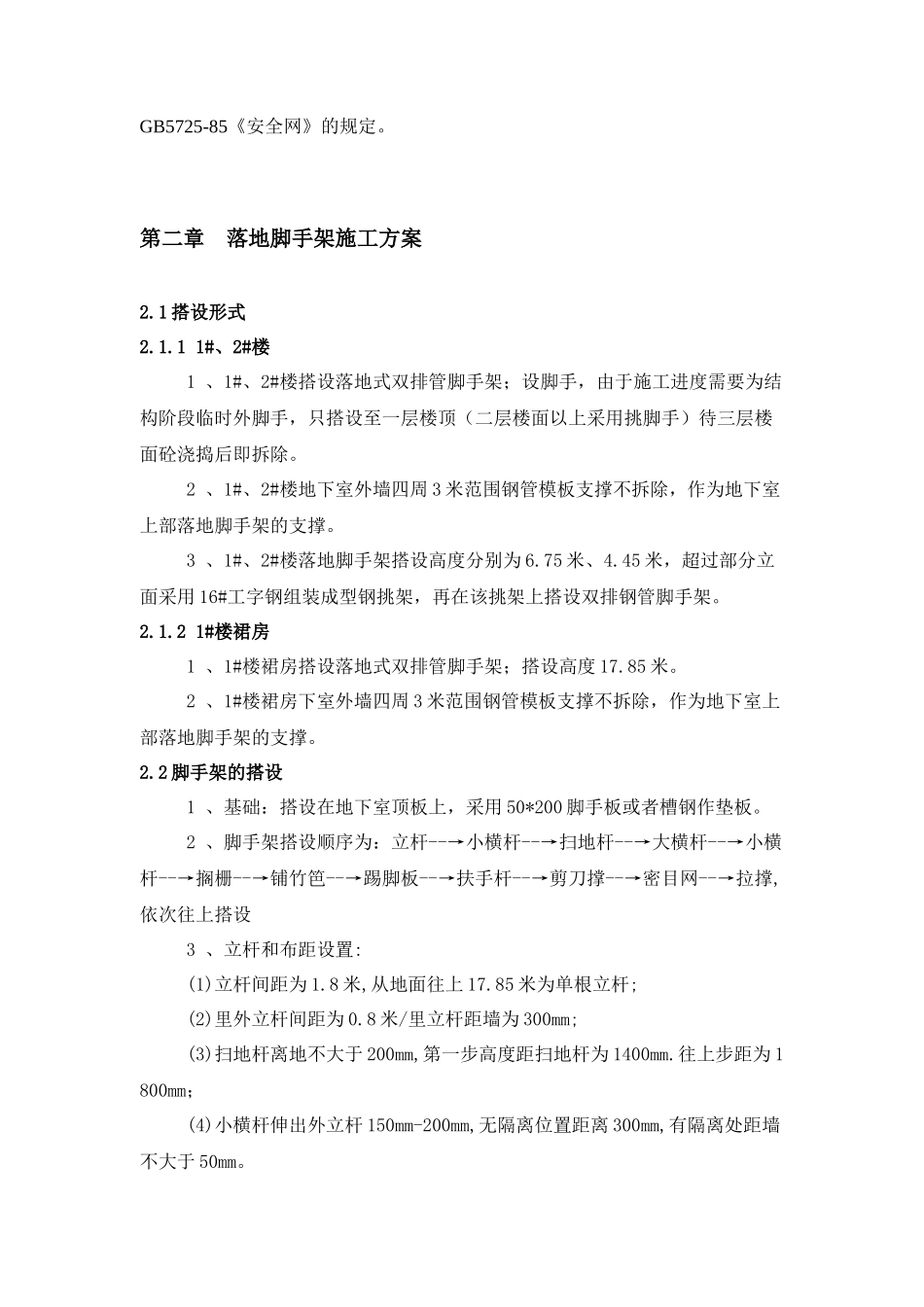

上海爱达工具制造有限公司旧厂房改建工程外墙脚手架方案上海新长征建设发展有限公司2010年5月6日外墙脚手架施工方案第一章工程概况1.1工程简介工程名称：上海爱达工具制造有限公司旧厂房改建工程工程地址：上海市普陀区真北路958号建设单位：上海爱达工具制造有限公司设计单位：上海申联建筑设计有限公司监理单位：上海众兴工程建设监理有限公司施工单位：上海新长征建设发展有限公司1.2编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》2、《建筑结构荷载规范》3、《钢管脚手架扣件标准》4、《型钢结构技术规范》5、《碳素结构钢标准》6、《建筑结构静力计算手册》7、《1号、2号楼结构施工图》1.3建筑概况1、工程由一层地下室、1幢15层主楼（1号楼）、1号楼3层裙楼、1幢2号楼（6层）及垃圾房组成，地下总建筑面积为7024平方米，地上总建筑面积约为25976平方米。2、1号楼主楼主体15层，标准层层高4.1米，主体高度69.46米；1号楼裙楼主体高度18.86米；2号楼，标准层层高3.7米，主体高度26.3米。1.4悬挑脚手架的材料及要求1、钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等，钢管采用外径为48mm，壁厚3.5mm，其材料采用国家现行标准《直缝电焊钢管》（GB/T13793）H或《低压流体输送焊接钢管》（GB/T3092）中A3钢的要求。弯曲变形和锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于25Kg。钢管上严禁打孔或有任何破损。2、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件及其附件应符合GB978-67《可锻铁分类及技术条件》的规定，机械性能不低于KT33-8的可锻铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81《普通螺纹》的规定，垫圈应符合GB95-76《垫圈》的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于1mm，扣件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭距达65N·M时，不得发生破坏。3、脚手板采用竹笆片脚手板，尺寸为800mm×1900mm。在作业层下部架设一道水平兜网，随作业层上升，同时作业层不超过两层，首层满铺脚手板(九夹板)，以上每隔六层也要满铺脚手板(九夹板)，并设置安全网及防护栏杆。4、安全网按照市安全质量监督站的有关规定，本工程中的安全网采用密目式安全网(ML1.8X6;1.5kg)。新网必须有产品质量检验合格证，安全网的选用应符合GB5725-85《安全网》的规定。第二章落地脚手架施工方案2.1搭设形式2.1.11#、2#楼1、1#、2#楼搭设落地式双排管脚手架；设脚手，由于施工进度需要为结构阶段临时外脚手，只搭设至一层楼顶（二层楼面以上采用挑脚手）待三层楼面砼浇捣后即拆除。2、1#、2#楼地下室外墙四周3米范围钢管模板支撑不拆除，作为地下室上部落地脚手架的支撑。3、1#、2#楼落地脚手架搭设高度分别为6.75米、4.45米，超过部分立面采用16#工字钢组装成型钢挑架，再在该挑架上搭设双排钢管脚手架。2.1.21#楼裙房1、1#楼裙房搭设落地式双排管脚手架；搭设高度17.85米。2、1#楼裙房下室外墙四周3米范围钢管模板支撑不拆除，作为地下室上部落地脚手架的支撑。2.2脚手架的搭设1、基础：搭设在地下室顶板上，采用50*200脚手板或者槽钢作垫板。2、脚手架搭设顺序为：立杆--→小横杆--→扫地杆--→大横杆--→小横杆--→搁栅--→铺竹笆--→踢脚板--→扶手杆--→剪刀撑--→密目网--→拉撑,依次往上搭设3、立杆和布距设置:(1)立杆间距为1.8米,从地面往上17.85米为单根立杆;(2)里外立杆间距为0.8米/里立杆距墙为300mm;(3)扫地杆离地不大于200mm,第一步高度距扫地杆为1400mm.往上步距为1800mm；(4)小横杆伸出外立杆150mm-200mm,无隔离位置距离300mm,有隔离处距墙不大于50mm。4、剪力撑的设置:沿脚手架纵向两端和转角处起，在脚手架外侧每隔9米左右用斜杆搭成剪力撑，自下而上连续设置，斜杆最下端与立杆连接，连接扣件离地面不大于500mm，剪力撑的搭设为：将一根斜杆扣于立杆上，另一根斜杆扣于小横杆上，斜杆搭接长度两扣件间距为1m并伸出扣件100mm，采用两只转向扣件锁紧。5、拉撑设置:(1)从第一步开始每两个立杆间距(...
