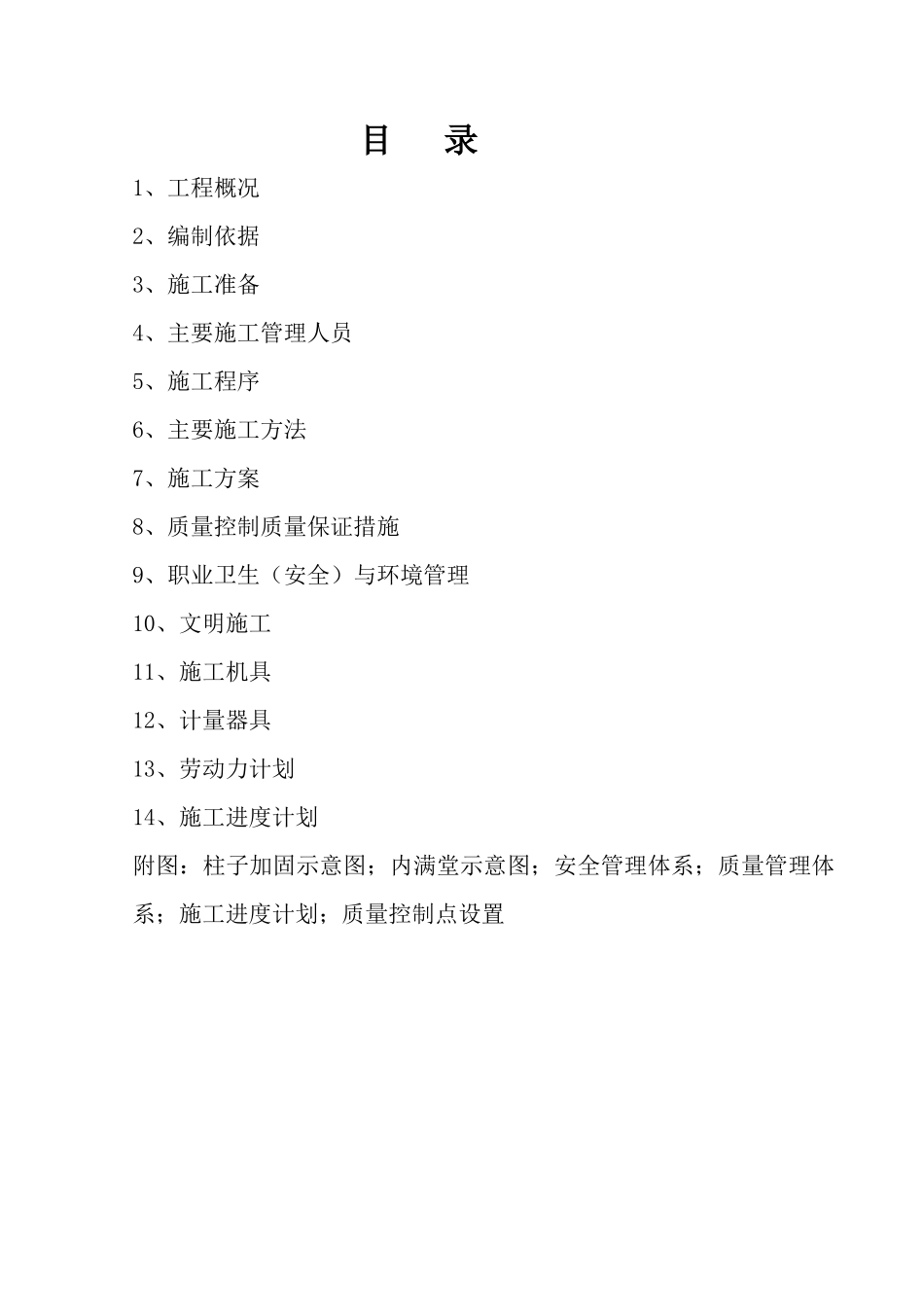

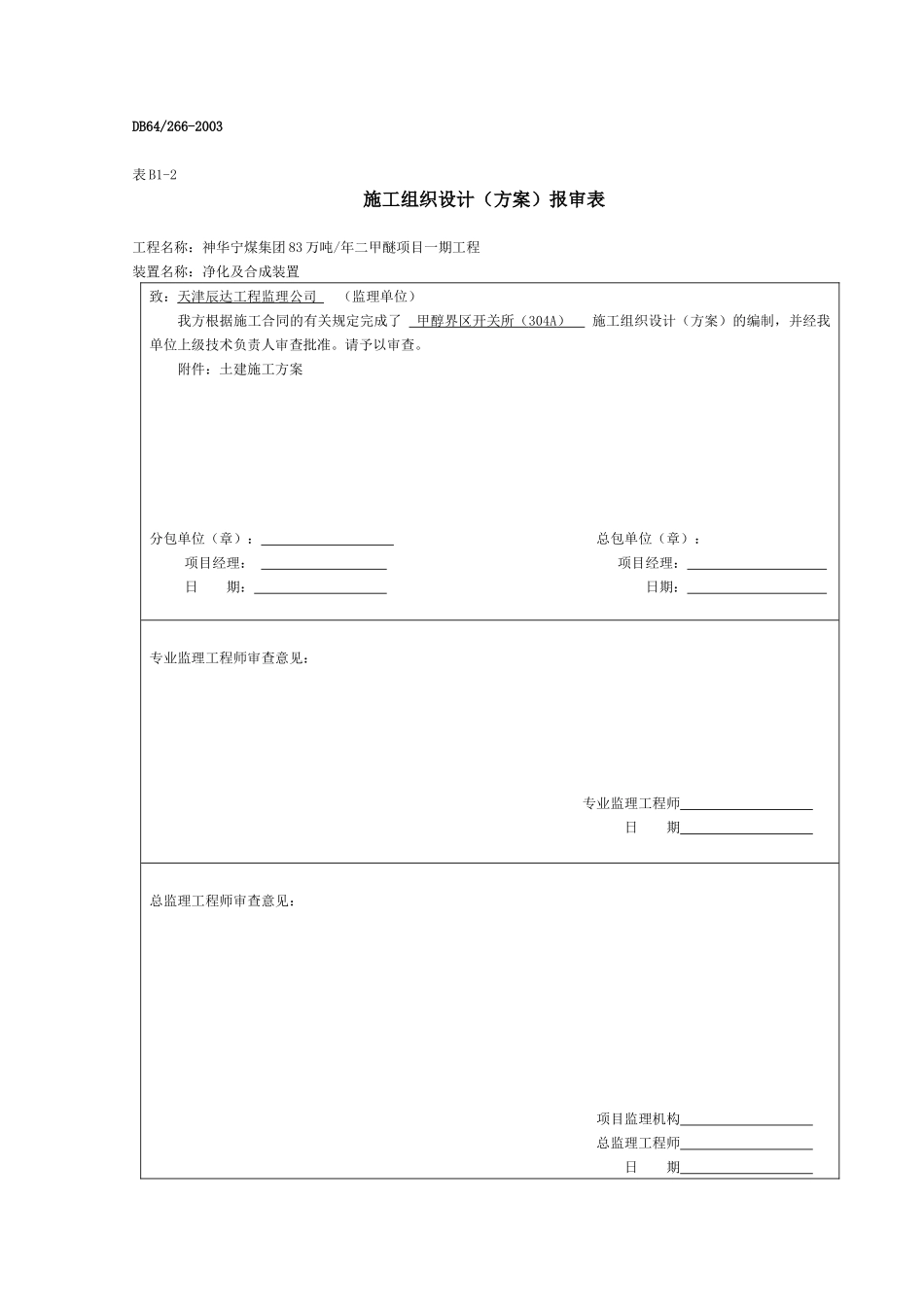

DB64/266-2003表B1-2施工组织设计（方案）报审表工程名称：神华宁煤集团83万吨/年二甲醚项目一期工程装置名称：净化及合成装置致：天津辰达工程监理公司（监理单位）我方根据施工合同的有关规定完成了甲醇界区开关所（304A）施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准。请予以审查。附件：土建施工方案分包单位（章）：总包单位（章）：项目经理：项目经理：日期：日期：专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期目录1、工程概况2、编制依据3、施工准备4、主要施工管理人员5、施工程序6、主要施工方法7、施工方案8、质量控制质量保证措施9、职业卫生（安全）与环境管理10、文明施工11、施工机具12、计量器具13、劳动力计划14、施工进度计划附图：柱子加固示意图；内满堂示意图；安全管理体系；质量管理体系；施工进度计划；质量控制点设置一、工程概况1.1概况本工程为新疆和山巨力化工有限公司15万吨/年TDI、30万吨/年MDI项目厂前区办公楼，位于新疆奎屯独山子工业园区，生产装置区西侧。结构使用年限为：50年，抗震设防烈度8度，结构安全等级为二级。全长58.7m，宽20.1m，建筑面积5298㎡，五层框架结构（顶层阁楼为轻型钢屋架）。1.2主要技术参数±0.000相当于绝对标高610.60m。全长58.7m，宽20.1m；垫层为C15混凝土、、独立基础为C30混凝土、梁板柱为C30混凝土；±0.000以下墙体采用MU10烧结实心砖，M10水泥砂浆；女儿墙采用MU10烧结实心砖，M5水泥砂浆；±0.000以上墙体采用B06级MU10加气混凝土砌块，Mb5砂浆砌筑。主要实物工程量一览表名称单位数量名称单位数量土方m3钢筋T钢筋砼m3模板m21.3、工程特征及特点独立基础开挖后，根据设计要求先将杂填土全部清除干净，所有基础应坐落于圆砾层上。洒水碾压，压实系数≥0.95。二、编制依据2.1施工图及设计技术文件2.2施工合同2.3技术标准及规范1）建筑地基基础工程施工质量验收规范GB50202—20022）混凝土工程施工质量验收规范GB50204—20023）建筑工程施工质量检验统一标准GB50300—20014）工程测量规范GB50026—20015）土方与爆破工程施工及验收规范GBJ201—20006）建筑施工扣件式钢管脚手架安全技术规范JGJ130—20017）混凝土强度检验评定标准GBJ107—20018）岩土工程勘察报告9）建筑地基处理技术规范JGJ79—2002三、施工准备1）绘制施工现场总平面布置图（附后）2）现场四通一平及临设施工3）确定土方开挖顺序及弃土地点四、主要施工管理人员五、施工程序测量放线土方开挖，验槽基础砼浇筑土方回填柱梁板砼工程负责人左世国施工员安全员李森林技术负责人质检员材料员南春友浇筑砌墙抹灰装饰六、主要施工方法1、基础土方采取反铲挖掘机大开挖，人工配合清理，10T自卸车运至甲方指定地点堆放。2、钢筋由钢筋棚集中下料加工，制作运至现场绑扎安装（500m）。3、基础、地梁均采用定型组合钢模板（尽量选择新的）。柱子采用木模板并采用Φ14对拉螺杆加固。4、砼采用商品砼，以混凝土汽车输送泵输送入模。七、施工方法及技术措施7.1、基础工程7.1.1土方开挖采用反铲挖掘机大开挖，人工修整基底。根据设计要求，基础持力层采用圆砾层上。根据该地区地质勘探报告，需要按照设计说明进行地基处理：基础应洒水压实，每边外放1m，压实系数≥0.95。7.1.2土方开挖根据图纸设计及地勘报告挖至-2.4m，放坡系数按照1：0.5。7.1.3现浇钢筋混凝土独立基础a，模板支撑前，表面清理干净，并刷脱模剂一遍。钢模板缝隙间夹泡沫双面胶，以防砼漏浆。b、基础底板钢筋绑扎好后应用砂浆垫块固定牢固，保证保护层尺寸。绑扎好的钢筋应做好成品保护，禁止作业人员行走、踩踏。钢筋绑扎的扎丝要成到“八”字型，板筋周边必须满扣绑扎，内部可以跳格绑扎。c、砼采用商品混凝土，混凝土汽车泵输送至浇筑位置。混凝土在浇筑前清除垫层表面杂物，浇水湿润，钢筋绑扎及预埋件、是否符合设计及规范要求，检查通过后浇筑混凝土；基础混凝土应分层下料，分层振捣；每层下料厚度控制在500mm，防止砼下料局部过厚，捣固时间过长，使模板发生变形，涨模或局部倾斜。并防止砼接岔时间超过初凝时...
