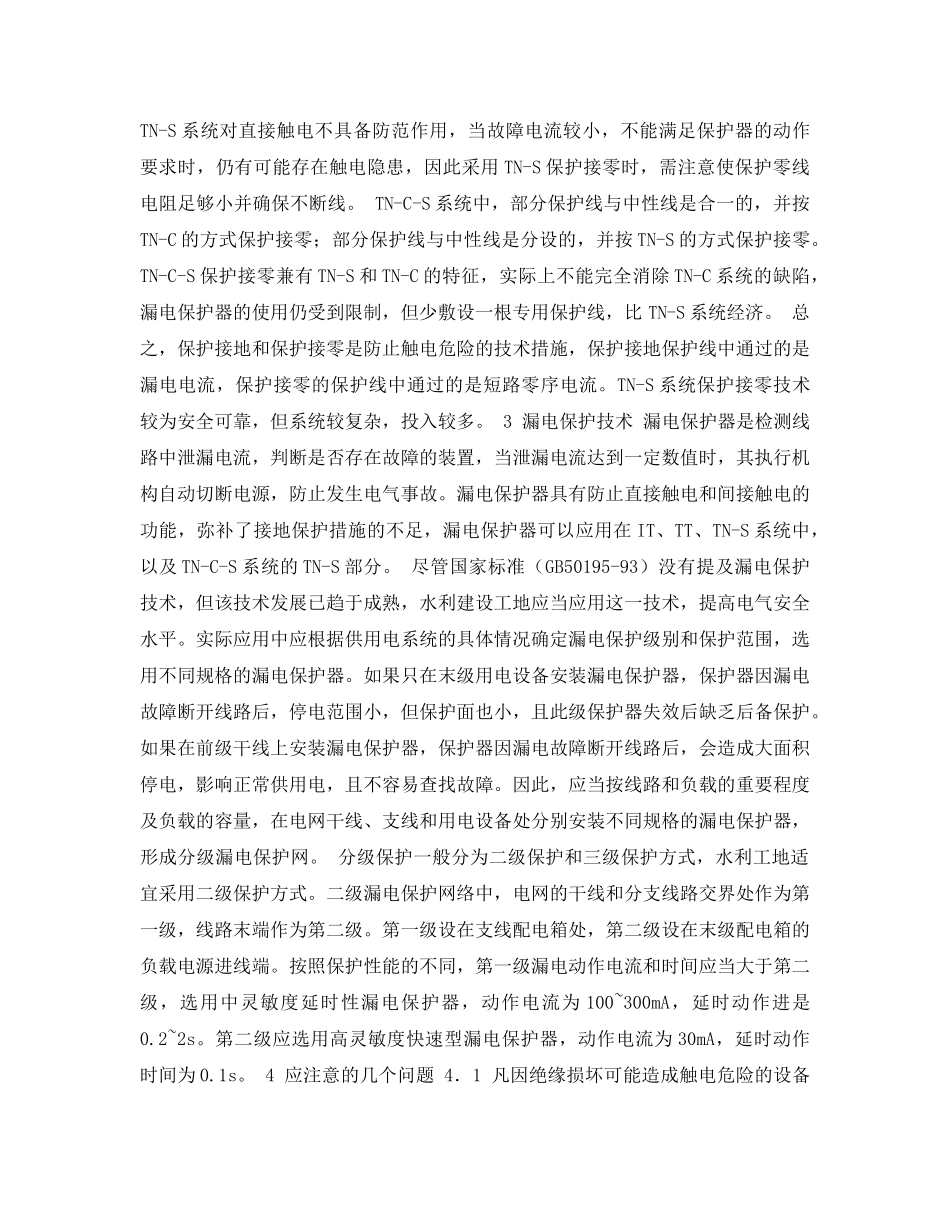

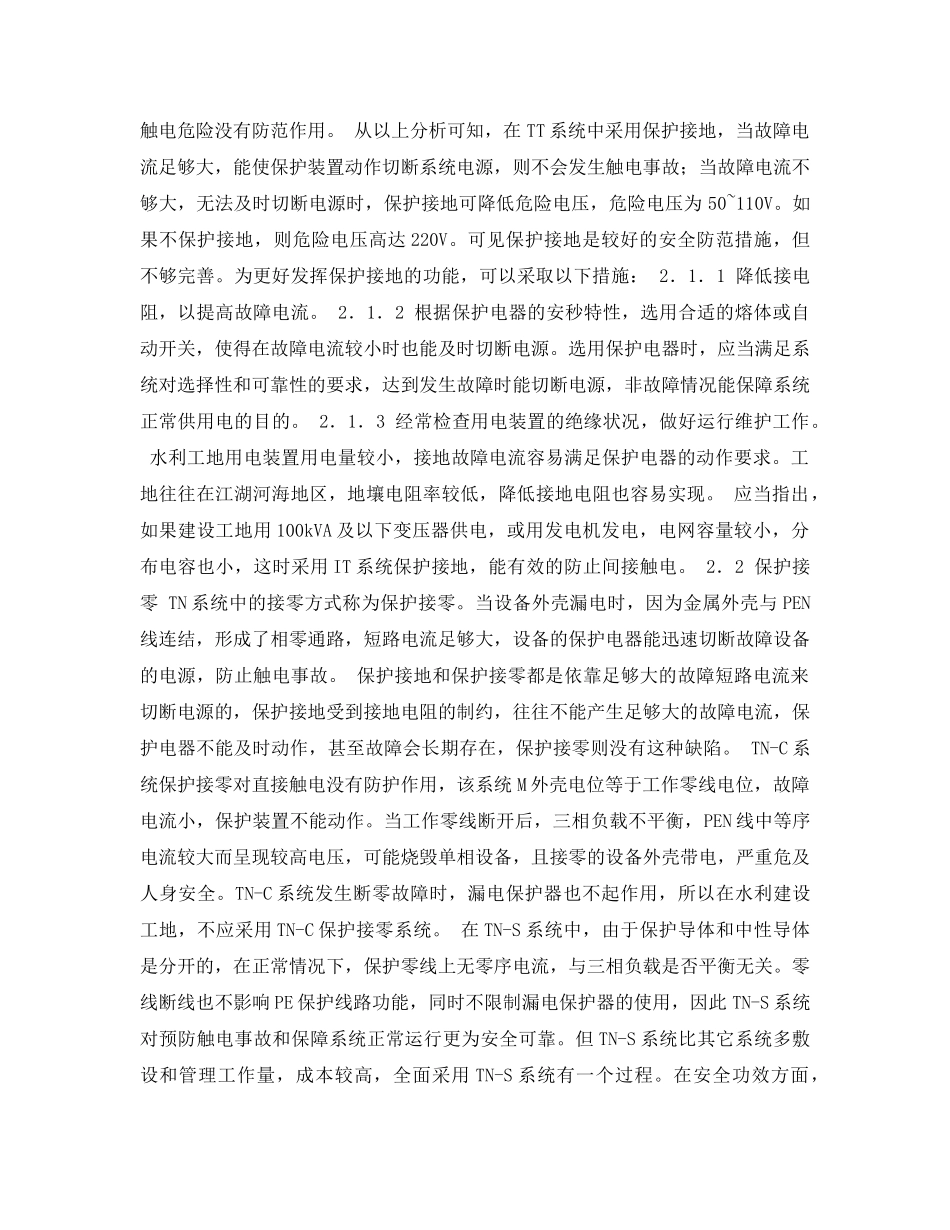

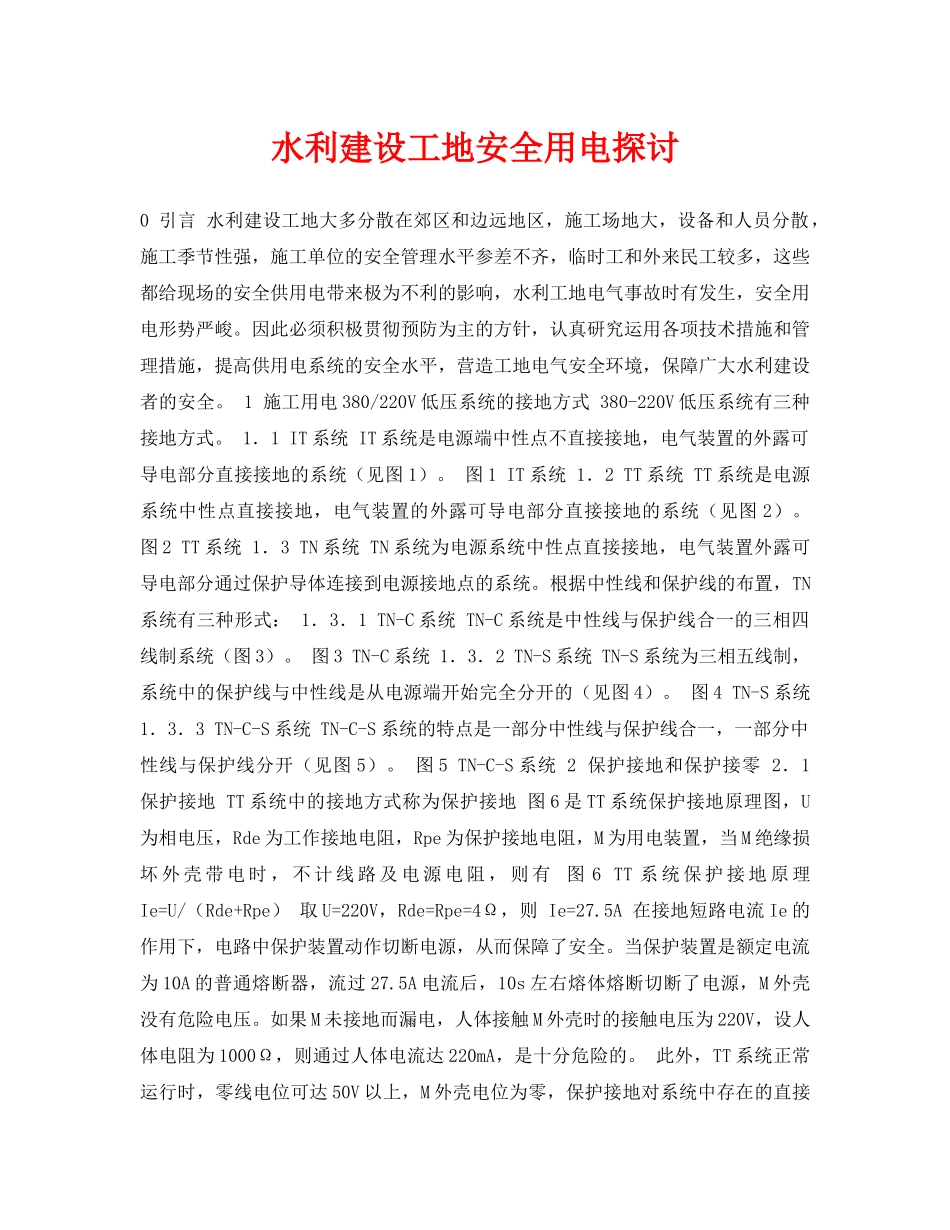

水利建设工地安全用电探讨0引言水利建设工地大多分散在郊区和边远地区，施工场地大，设备和人员分散，施工季节性强，施工单位的安全管理水平参差不齐，临时工和外来民工较多，这些都给现场的安全供用电带来极为不利的影响，水利工地电气事故时有发生，安全用电形势严峻。因此必须积极贯彻预防为主的方针，认真研究运用各项技术措施和管理措施，提高供用电系统的安全水平，营造工地电气安全环境，保障广大水利建设者的安全。1施工用电380/220V低压系统的接地方式380-220V低压系统有三种接地方式。1．1IT系统IT系统是电源端中性点不直接接地，电气装置的外露可导电部分直接接地的系统（见图1）。图1IT系统1．2TT系统TT系统是电源系统中性点直接接地，电气装置的外露可导电部分直接接地的系统（见图2）。图2TT系统1．3TN系统TN系统为电源系统中性点直接接地，电气装置外露可导电部分通过保护导体连接到电源接地点的系统。根据中性线和保护线的布置，TN系统有三种形式：1．3．1TN-C系统TN-C系统是中性线与保护线合一的三相四线制系统（图3）。图3TN-C系统1．3．2TN-S系统TN-S系统为三相五线制，系统中的保护线与中性线是从电源端开始完全分开的（见图4）。图4TN-S系统1．3．3TN-C-S系统TN-C-S系统的特点是一部分中性线与保护线合一，一部分中性线与保护线分开（见图5）。图5TN-C-S系统2保护接地和保护接零2．1保护接地TT系统中的接地方式称为保护接地图6是TT系统保护接地原理图，U为相电压，Rde为工作接地电阻，Rpe为保护接地电阻，M为用电装置，当M绝缘损坏外壳带电时，不计线路及电源电阻，则有图6TT系统保护接地原理Ie=U/（Rde+Rpe）取U=220V，Rde=Rpe=4Ω，则Ie=27.5A在接地短路电流Ie的作用下，电路中保护装置动作切断电源，从而保障了安全。当保护装置是额定电流为10A的普通熔断器，流过27.5A电流后，10s左右熔体熔断切断了电源，M外壳没有危险电压。如果M未接地而漏电，人体接触M外壳时的接触电压为220V，设人体电阻为1000Ω，则通过人体电流达220mA，是十分危险的。此外，TT系统正常运行时，零线电位可达50V以上，M外壳电位为零，保护接地对系统中存在的直接触电危险没有防范作用。从以上分析可知，在TT系统中采用保护接地，当故障电流足够大，能使保护装置动作切断系统电源，则不会发生触电事故；当故障电流不够大，无法及时切断电源时，保护接地可降低危险电压，危险电压为50~110V。如果不保护接地，则危险电压高达220V。可见保护接地是较好的安全防范措施，但不够完善。为更好发挥保护接地的功能，可以采取以下措施：2．1．1降低接电阻，以提高故障电流。2．1．2根据保护电器的安秒特性，选用合适的熔体或自动开关，使得在故障电流较小时也能及时切断电源。选用保护电器时，应当满足系统对选择性和可靠性的要求，达到发生故障时能切断电源，非故障情况能保障系统正常供用电的目的。2．1．3经常检查用电装置的绝缘状况，做好运行维护工作。水利工地用电装置用电量较小，接地故障电流容易满足保护电器的动作要求。工地往往在江湖河海地区，地壤电阻率较低，降低接地电阻也容易实现。应当指出，如果建设工地用100kVA及以下变压器供电，或用发电机发电，电网容量较小，分布电容也小，这时采用IT系统保护接地，能有效的防止间接触电。2．2保护接零TN系统中的接零方式称为保护接零。当设备外壳漏电时，因为金属外壳与PEN线连结，形成了相零通路，短路电流足够大，设备的保护电器能迅速切断故障设备的电源，防止触电事故。保护接地和保护接零都是依靠足够大的故障短路电流来切断电源的，保护接地受到接地电阻的制约，往往不能产生足够大的故障电流，保护电器不能及时动作，甚至故障会长期存在，保护接零则没有这种缺陷。TN-C系统保护接零对直接触电没有防护作用，该系统M外壳电位等于工作零线电位，故障电流小，保护装置不能动作。当工作零线断开后，三相负载不平衡，PEN线中等序电流较大而呈现较高电压，可能烧毁单相设备，且接零的设备外壳带电，严重危及人身安全。TN-C系统发生断零故障时，漏电保护器也不起作用，所以在水利建设工地，不应采用TN-C保护接零系统。在TN-S系统中，...
