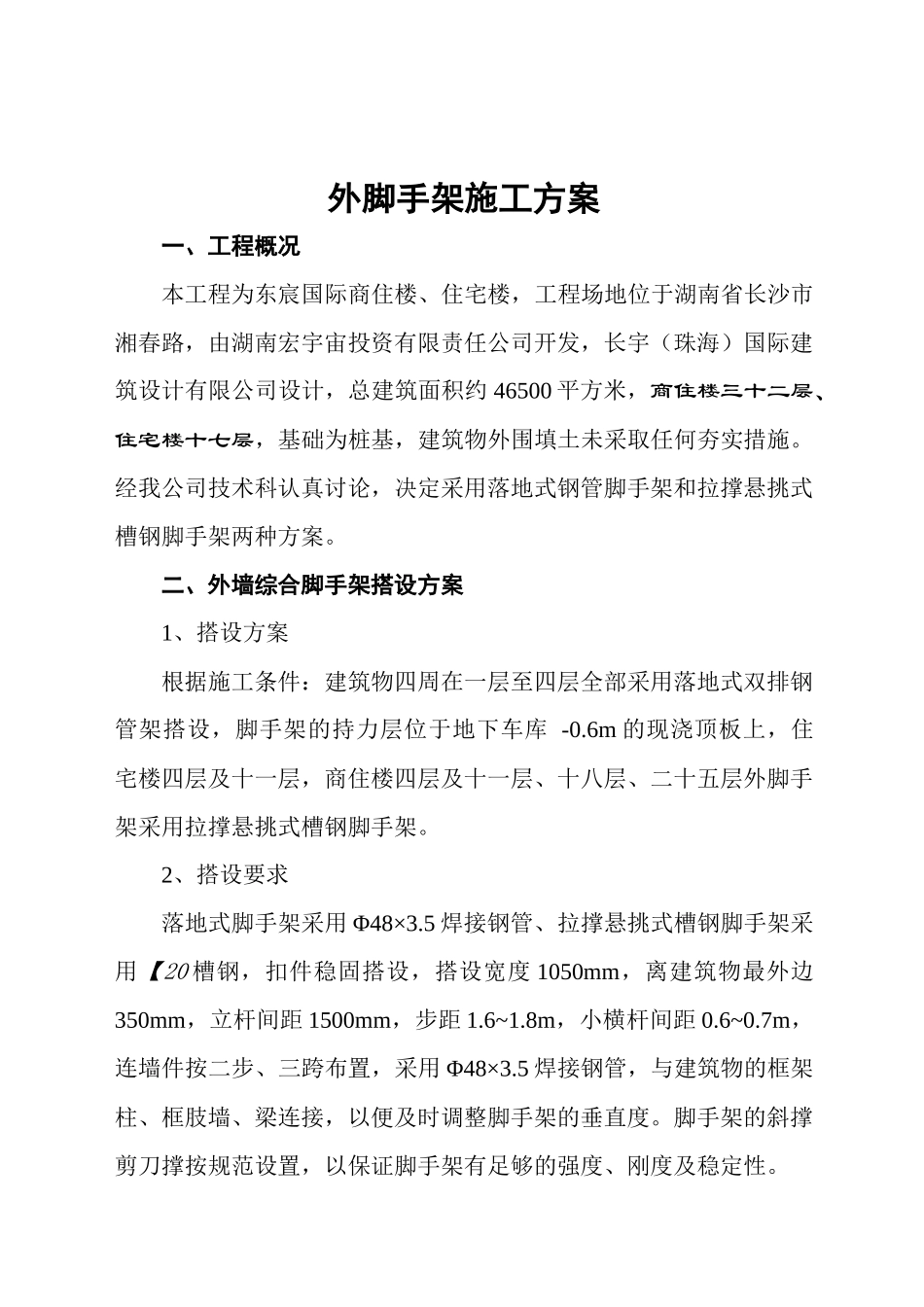

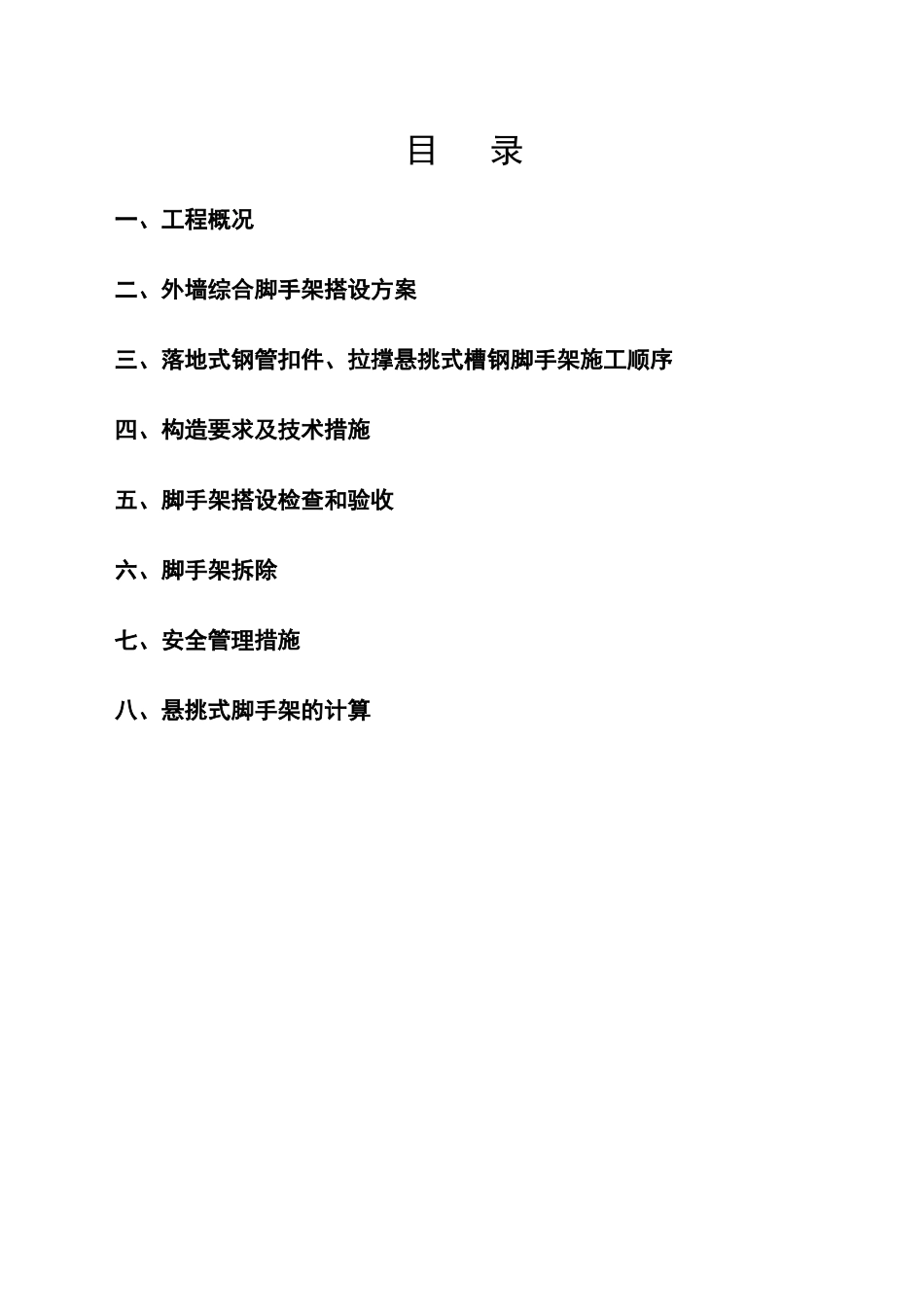

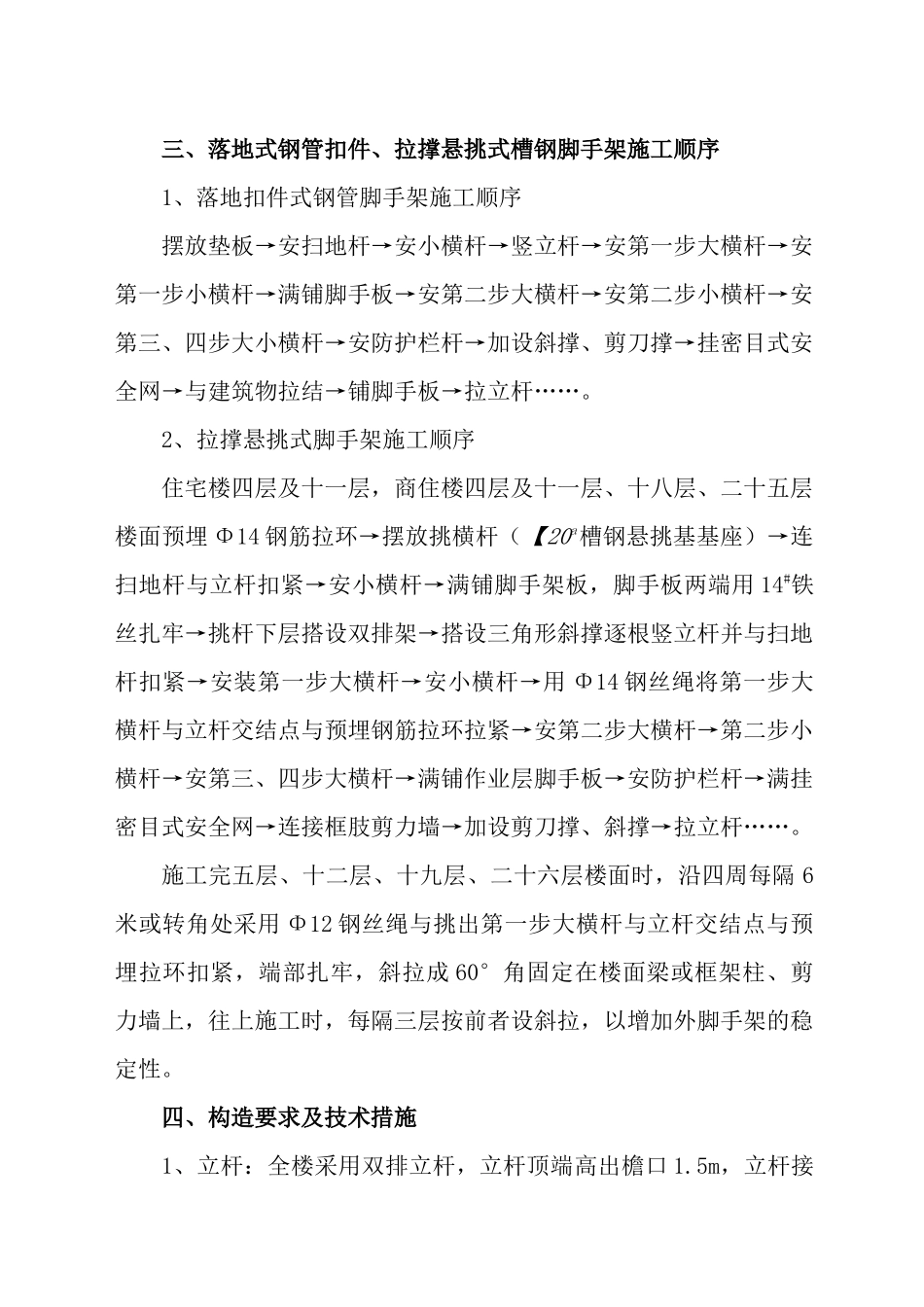

目录一、工程概况二、外墙综合脚手架搭设方案三、落地式钢管扣件、拉撑悬挑式槽钢脚手架施工顺序四、构造要求及技术措施五、脚手架搭设检查和验收六、脚手架拆除七、安全管理措施八、悬挑式脚手架的计算外脚手架施工方案一、工程概况本工程为东宸国际商住楼、住宅楼，工程场地位于湖南省长沙市湘春路，由湖南宏宇宙投资有限责任公司开发，长宇（珠海）国际建筑设计有限公司设计，总建筑面积约46500平方米，商住楼三十二层、住宅楼十七层，基础为桩基，建筑物外围填土未采取任何夯实措施。经我公司技术科认真讨论，决定采用落地式钢管脚手架和拉撑悬挑式槽钢脚手架两种方案。二、外墙综合脚手架搭设方案1、搭设方案根据施工条件：建筑物四周在一层至四层全部采用落地式双排钢管架搭设，脚手架的持力层位于地下车库-0.6m的现浇顶板上，住宅楼四层及十一层，商住楼四层及十一层、十八层、二十五层外脚手架采用拉撑悬挑式槽钢脚手架。2、搭设要求落地式脚手架采用Φ48×3.5焊接钢管、拉撑悬挑式槽钢脚手架采用【20槽钢，扣件稳固搭设，搭设宽度1050mm，离建筑物最外边350mm，立杆间距1500mm，步距1.6~1.8m，小横杆间距0.6~0.7m，连墙件按二步、三跨布置，采用Φ48×3.5焊接钢管，与建筑物的框架柱、框肢墙、梁连接，以便及时调整脚手架的垂直度。脚手架的斜撑剪刀撑按规范设置，以保证脚手架有足够的强度、刚度及稳定性。三、落地式钢管扣件、拉撑悬挑式槽钢脚手架施工顺序1、落地扣件式钢管脚手架施工顺序摆放垫板→安扫地杆→安小横杆→竖立杆→安第一步大横杆→安第一步小横杆→满铺脚手板→安第二步大横杆→安第二步小横杆→安第三、四步大小横杆→安防护栏杆→加设斜撑、剪刀撑→挂密目式安全网→与建筑物拉结→铺脚手板→拉立杆……。2、拉撑悬挑式脚手架施工顺序住宅楼四层及十一层，商住楼四层及十一层、十八层、二十五层楼面预埋Φ14钢筋拉环→摆放挑横杆（【20a槽钢悬挑基基座）→连扫地杆与立杆扣紧→安小横杆→满铺脚手架板，脚手板两端用14#铁丝扎牢→挑杆下层搭设双排架→搭设三角形斜撑逐根竖立杆并与扫地杆扣紧→安装第一步大横杆→安小横杆→用Φ14钢丝绳将第一步大横杆与立杆交结点与预埋钢筋拉环拉紧→安第二步大横杆→第二步小横杆→安第三、四步大横杆→满铺作业层脚手板→安防护栏杆→满挂密目式安全网→连接框肢剪力墙→加设剪刀撑、斜撑→拉立杆……。施工完五层、十二层、十九层、二十六层楼面时，沿四周每隔6米或转角处采用Φ12钢丝绳与挑出第一步大横杆与立杆交结点与预埋拉环扣紧，端部扎牢，斜拉成60°角固定在楼面梁或框架柱、剪力墙上，往上施工时，每隔三层按前者设斜拉，以增加外脚手架的稳定性。四、构造要求及技术措施1、立杆：全楼采用双排立杆，立杆顶端高出檐口1.5m，立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接，接头交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开距离不小于4.5m。2、大横杆：大横杆置于小横杆下，在立杆内侧，用直角扣件与立杆扣紧，其长度大于3跨，不小于6m，同一步大横杆四角交汇。大横杆采用对接扣件连接，其错头相互错开，不在同步同跨内。3、小横杆：每根大横杆与立杆相交处设置一根小横杆，并采用直角扣件扣在大横杆上，其间距不大于75cm，小横杆伸出外排大横杆不小于10cm，伸出里排大横杆离结构外边缘15cm，上下层小横杆应在立杆处错开布置。4、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮30cm的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5、剪刀撑：本脚手架采用剪刀撑与横向斜撑相结合的方式，纵横向水平杆同步搭设，用通长剪刀撑沿架高连续设置，剪刀撑每6步满跨设置，斜杆与地面的夹角为45°~60°之间，斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2~4个扣结点。所有固定点距主节距离不大于15cm，最上部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度≥0.4m，并不少于2个旋转扣件固定，端部...
