EMC、光纤交换机及服务器配置过程总结VIP免费

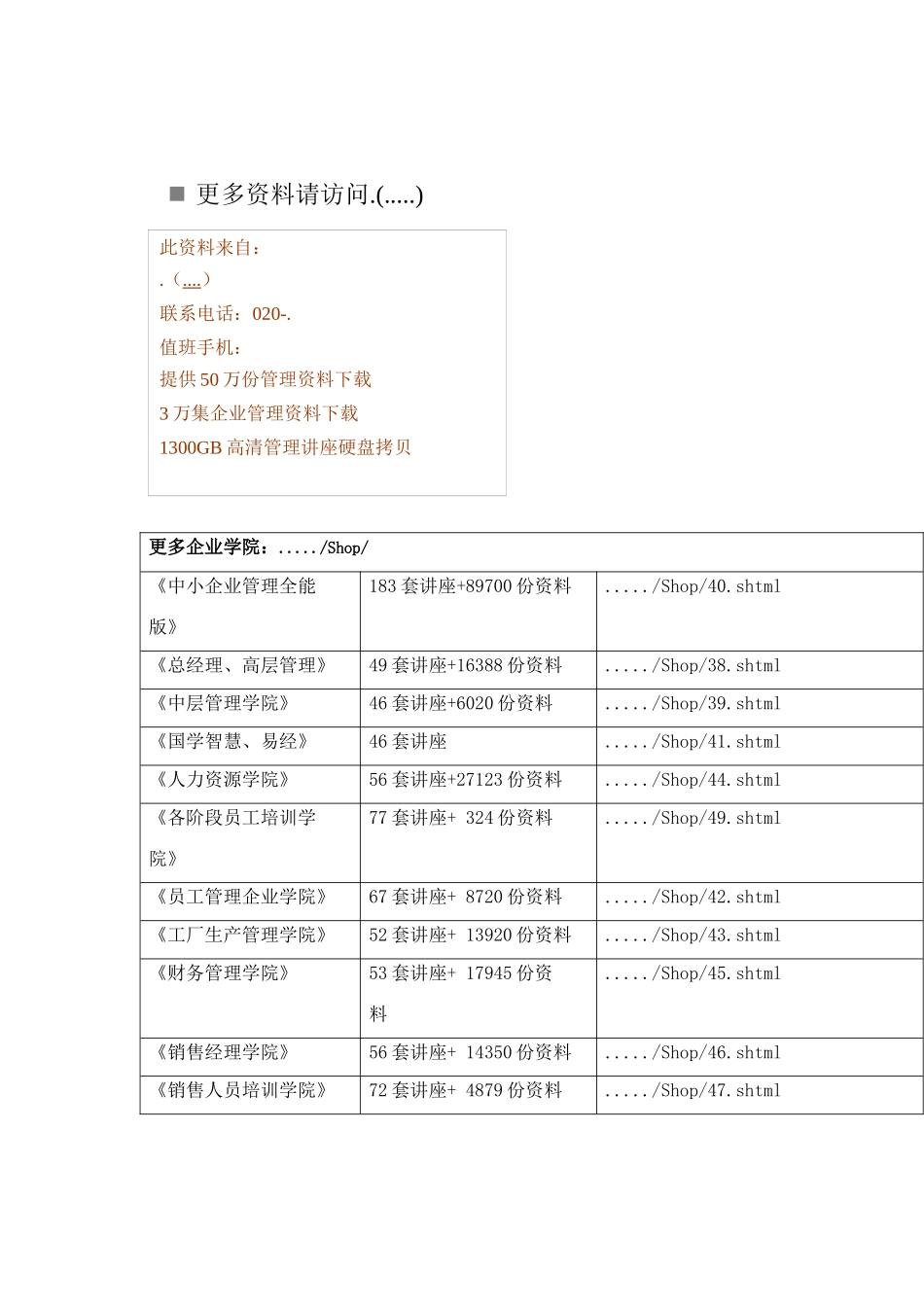

更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料...../Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml此资料来自：.（....）联系电话：020-.值班手机：提供50万份管理资料下载3万集企业管理资料下载1300GB高清管理讲座硬盘拷贝EMC、光纤交换机及服务器配置过程总结目录版本记录版本号版本日期编写人审核人审批人:说明1.02008-7-29宋红兵1.12008.11.19宋红兵修正Linux系统中部分配置1概述本文主要从实用的角度整个描述EMC的划分、光纤交换机的配置以及服务器的设置，最终实现SAN环境中服务器成功分配EMC空间。首先我们在光纤交换机上定义一些通道即zone，允许服务器与EMC通讯；其次EMC能够识别到服务器并将EMC空间划分给服务器；最后服务器成功识别到EMC划分的空间。本文按照配置顺序对于配置过程中的步骤一一描述：本文配置过程背景：p550DB、mttest、gfstest1、gfstest2四台服务器需要通过光纤交换机连接EMC，p550DB、mttest能且只能访问EMC分配的独立空间；gfstest1、gfstest2也能能且只能够访问EMC划分的独立空间。2光纤交换机配置2.1现有光纤交换机信息现有SAN网络中使用光纤交换机两台，具体信息如下：设备交换机主机名IP地址博科4900,32/64口sw01192.168.100.1EMCConectrixDS16B316/16口sw02192.168.100.22.1.1sw011、交换机型号博科4900，有32个光纤接口，可扩展至64口，规划如下：交换机端口区域规划用途端口0-7连接存储、磁带库，交换机的级联端口8-31主机连接2、端口物理连接如下：交换机端口号对应备注端口0：CX500SPA磁盘阵列控制器A端口1CX500SPB磁盘阵列控制器Ｂ端口4TAPE1备份带库1端口8P570A连接sw01、sw02端口９P570B连接sw01、sw02端口10Appsrv01连接sw01、sw02端口12Appsrv02连接sw01、sw02端口13Erpprd连接sw01、sw02端口14bwprd连接sw01、sw02端口15NBUmaster连接sw01、sw02端口16CMPSRV01连接sw01端口17CMTSRV01连接sw01端口18SESRV连接sw01端口19Oaappsrv已规划端口、未使用端口20P520连接sw01端口21P550DB连接sw01端口22Mttest连接sw01端口23Gfstest1连接sw01端口24Gfstest2连接sw01端口25Cmpsrv01新，连接sw01端口26Cmpsrv02新，连接sw012.1.2Sw02交换机型号EMCConectrixDS16B3，端口物理连接如下：交换机端口号对应备注端口0CX500SPA磁盘阵列控制器A端口1P570A连接sw01、sw02端口2CX500SPＢ磁盘阵列控制器Ｂ端口3P570B连接sw01、sw02端口4TAPE2备份带库2端口5CMTSRV02连接sw02端口7CMPSRV02连接sw02端口9BWsrv已规划、未使用端口10Appsrv01连接sw02端口11APPtest001已连接、未使用端口12Appsrv02连接sw02端口13Erpprd连接sw01、sw02端口14bwprd连接sw01、sw02端口15NBUmaster连接sw01、sw022.1.3设备连接汇总表编号连接设备IP地址OS版本光网卡1连接对象光网卡2连接对象备注CX500SPA192.168.100.3Sw1-0Sw2-0EMC控制卡ACX500SPB192.168.100.4Sw1-1Sw2-2EMC控制卡BTAPE1Sw1-4磁带库TAPE2Sw2-4磁带库1P570A10.2.2.1AIX5LV5.3Sw1-8Sw2-12P570B10.2.2.3AIX5LV5.3Sw1-9Sw2-33Appsrv0110.2.2.11LinuxAS4Sw1-10Sw2-104Appsrv0210.2.2.12LinuxAS4Sw1-12Sw2-125Erpprd10.2.3.59Windows2003Sw1-13Sw2-136bwprd10.2.3.60Windows2003Sw1-14Sw2-147NBUmaster10.2.2.30Windows2003Sw1-15Sw2-158CMPSRV0110.2.2.21LinuxAS3Sw1-169CMPSRV0210.2.2.22LinuxAS3Sw2-710CMTSRV0110.2.3.21LinuxAS3Sw1-1711CMTSRV0210.2.3.22LinuxAS3Sw2-512SESRV10.2.2.20Window...
