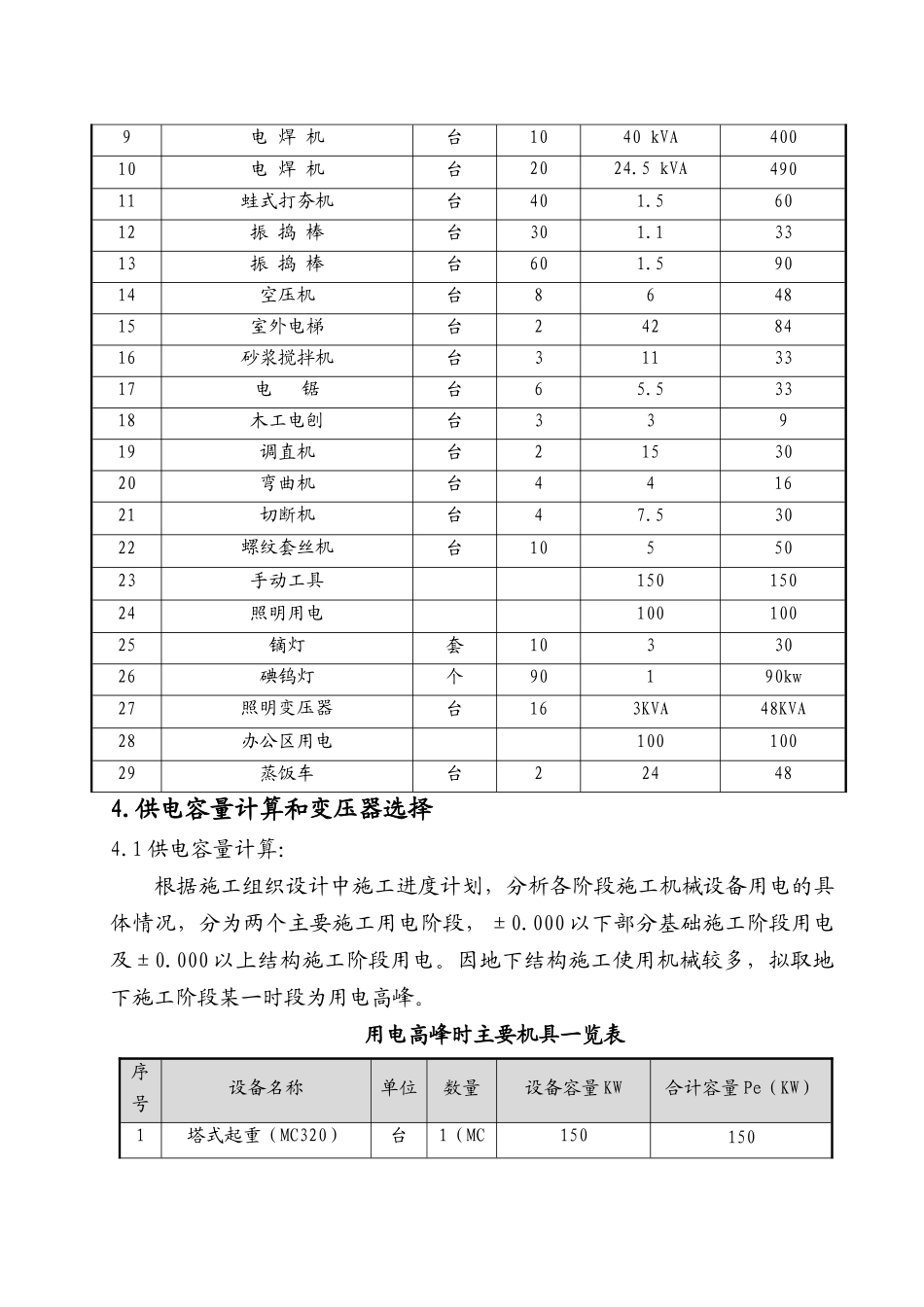

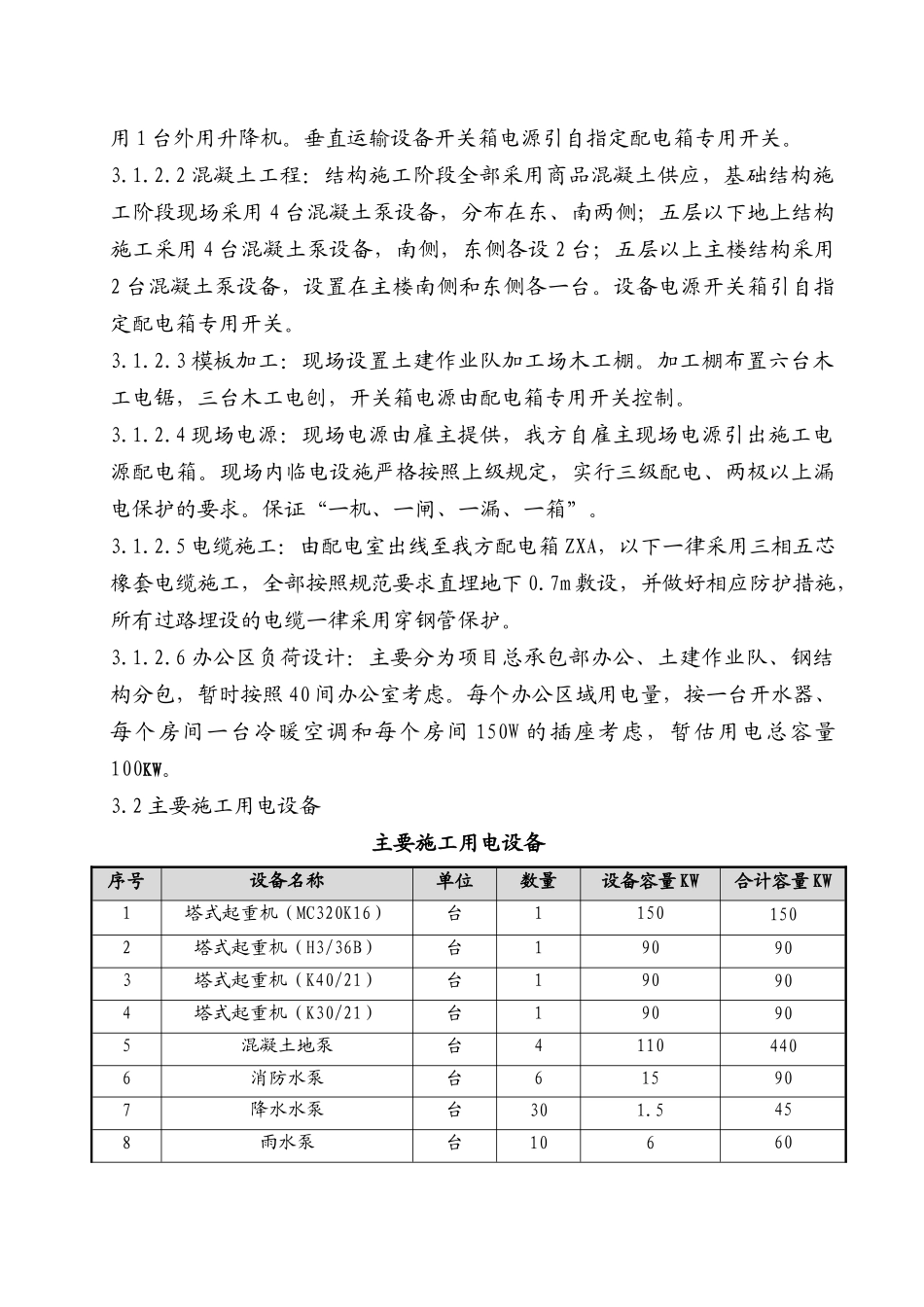

1.编制依据1.1《施工现场临时用电安全技术规范》（GJ46-88）1.2《建筑工程施工现场供用电安全技术规范》（B50194-93）1.3《电气装置安装工程施工和验收规范》（BJ23282–）1.4《北京市建筑工程安全操作规程》（GBJ01-11-2000）1.5《中央电视台新台址建设工程B标段施工组织设计》1.6中央电视台新台址建设工程B标段施工图纸参考书籍：《建筑施工手册》第四版2.工程概况中央电视台新台址建设工程位于朝阳路和东三环路交界处的CBD中央商务区内。TVCC主楼主要的使用功能为酒店房间、剧院及其它电视文化设施。总建筑面积为103648，高度㎡159.07米。地上部分主要由5层高裙楼及30层的塔楼所组成，建筑面积约为7万平方米。主体框架剪力墙结构，主楼采用桩筏基础，裙楼采用桩筏基础和筏板基础，桩为挖孔灌注桩，基底标高为-13.65米，局部深度-20.54米。施工总工期目标于2007年12月底竣工。本工程为北京市重点工程，工期紧、要求高、大型用电设备数量较多，二级负荷较多。建设方提供一处10KV的电源点，拟在现场设置临时用电配电室，设置9个总配电箱。配电系统分为三级：配电站、分配电箱、开关箱。3.系统布置及主要施工用电设备3.1临电系统布置：3.1.1本工程临电系统采用三相五线供电方式，TN—S保护接零系统。3.1.2根据本工程平面距离较长，用电设备多、容量大，同期使用电气设备可能性较高等特点，做如下安排：3.1.2.1垂直运输：主楼和裙楼基础施工阶段采用4台塔吊；1-5层施工阶段布置4台塔吊，配合2台履带吊，主要用于钢结构的安装施工；主楼5层以上结构施工阶段主要采用2台塔吊；裙楼两台塔吊配合舞台等钢结构的吊装作业，并在主楼结构十层及装修开始时安装三台外用升降机；装修阶段施工插入较早，在主楼安装两台外用升降机，其中一台为高速升降机，裙楼采用1台外用升降机。垂直运输设备开关箱电源引自指定配电箱专用开关。3.1.2.2混凝土工程：结构施工阶段全部采用商品混凝土供应，基础结构施工阶段现场采用4台混凝土泵设备，分布在东、南两侧；五层以下地上结构施工采用4台混凝土泵设备，南侧，东侧各设2台；五层以上主楼结构采用2台混凝土泵设备，设置在主楼南侧和东侧各一台。设备电源开关箱引自指定配电箱专用开关。3.1.2.3模板加工：现场设置土建作业队加工场木工棚。加工棚布置六台木工电锯，三台木工电刨，开关箱电源由配电箱专用开关控制。3.1.2.4现场电源：现场电源由雇主提供，我方自雇主现场电源引出施工电源配电箱。现场内临电设施严格按照上级规定，实行三级配电、两极以上漏电保护的要求。保证“一机、一闸、一漏、一箱”。3.1.2.5电缆施工：由配电室出线至我方配电箱ZXA，以下一律采用三相五芯橡套电缆施工，全部按照规范要求直埋地下0.7m敷设，并做好相应防护措施，所有过路埋设的电缆一律采用穿钢管保护。3.1.2.6办公区负荷设计：主要分为项目总承包部办公、土建作业队、钢结构分包，暂时按照40间办公室考虑。每个办公区域用电量，按一台开水器、每个房间一台冷暖空调和每个房间150W的插座考虑，暂估用电总容量100KW。3.2主要施工用电设备主要施工用电设备序号设备名称单位数量设备容量KW合计容量KW1塔式起重机（MC320K16）台11501502塔式起重机（H3/36B）台190903塔式起重机（K40/21）台190904塔式起重机（K30/21）台190905混凝土地泵台41104406消防水泵台615907降水水泵台301.5458雨水泵台106609电焊机台1040kVA40010电焊机台2024.5kVA49011蛙式打夯机台401.56012振捣棒台301.13313振捣棒台601.59014空压机台864815室外电梯台2428416砂浆搅拌机台3113317电锯台65.53318木工电刨台33919调直机台2153020弯曲机台441621切断机台47.53022螺纹套丝机台1055023手动工具15015024照明用电10010025镝灯套1033026碘钨灯个90190kw27照明变压器台163KVA48KVA28办公区用电10010029蒸饭车台224484.供电容量计算和变压器选择4.1供电容量计算：根据施工组织设计中施工进度计划，分析各阶段施工机械设备用电的具体情况，分为两个主要施工用电阶段，±0.000以下部分基础施工阶段用电及±0.000以上结构施工阶段用电。因地下结构施工使用机械较多，拟取地下施工阶段某一时段为用电高峰。用...
