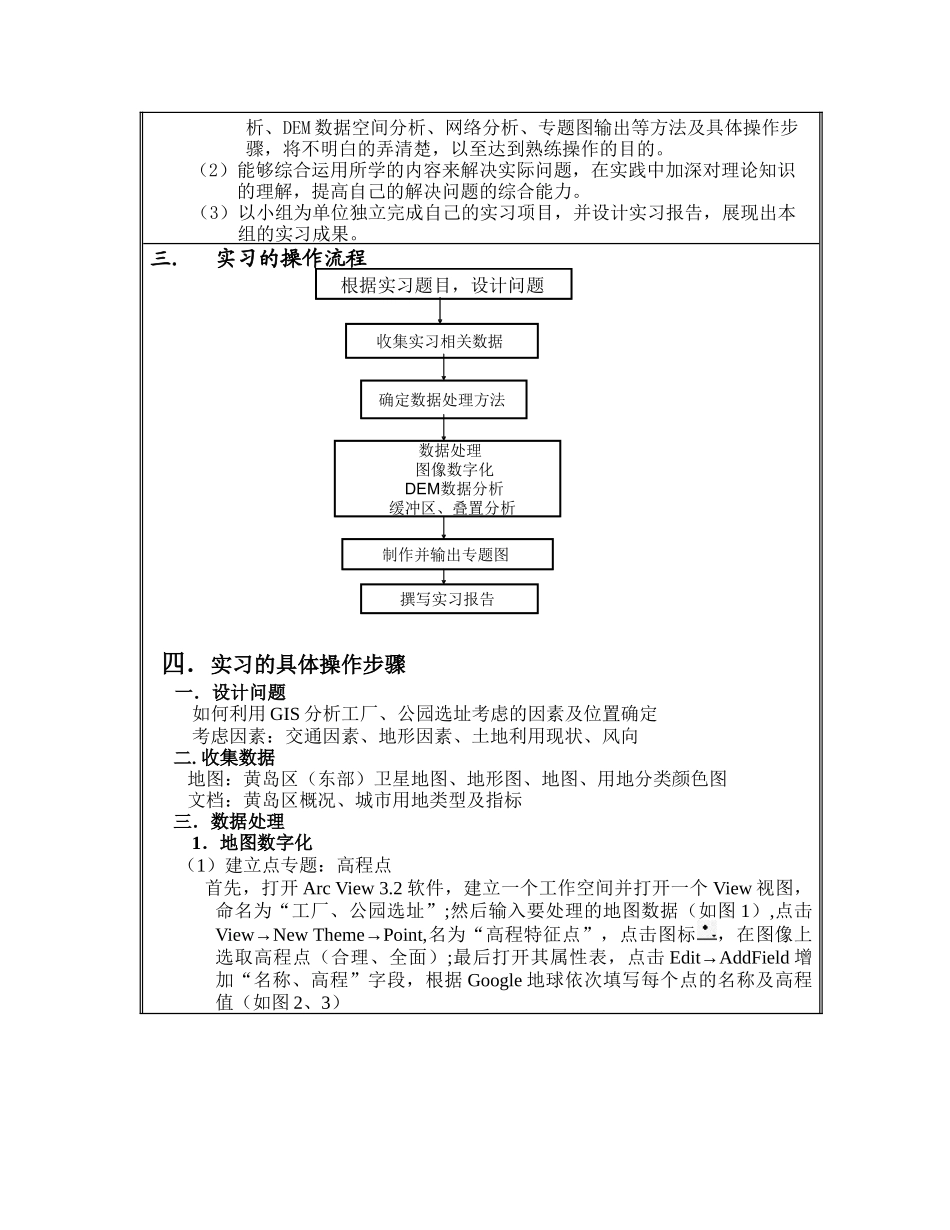

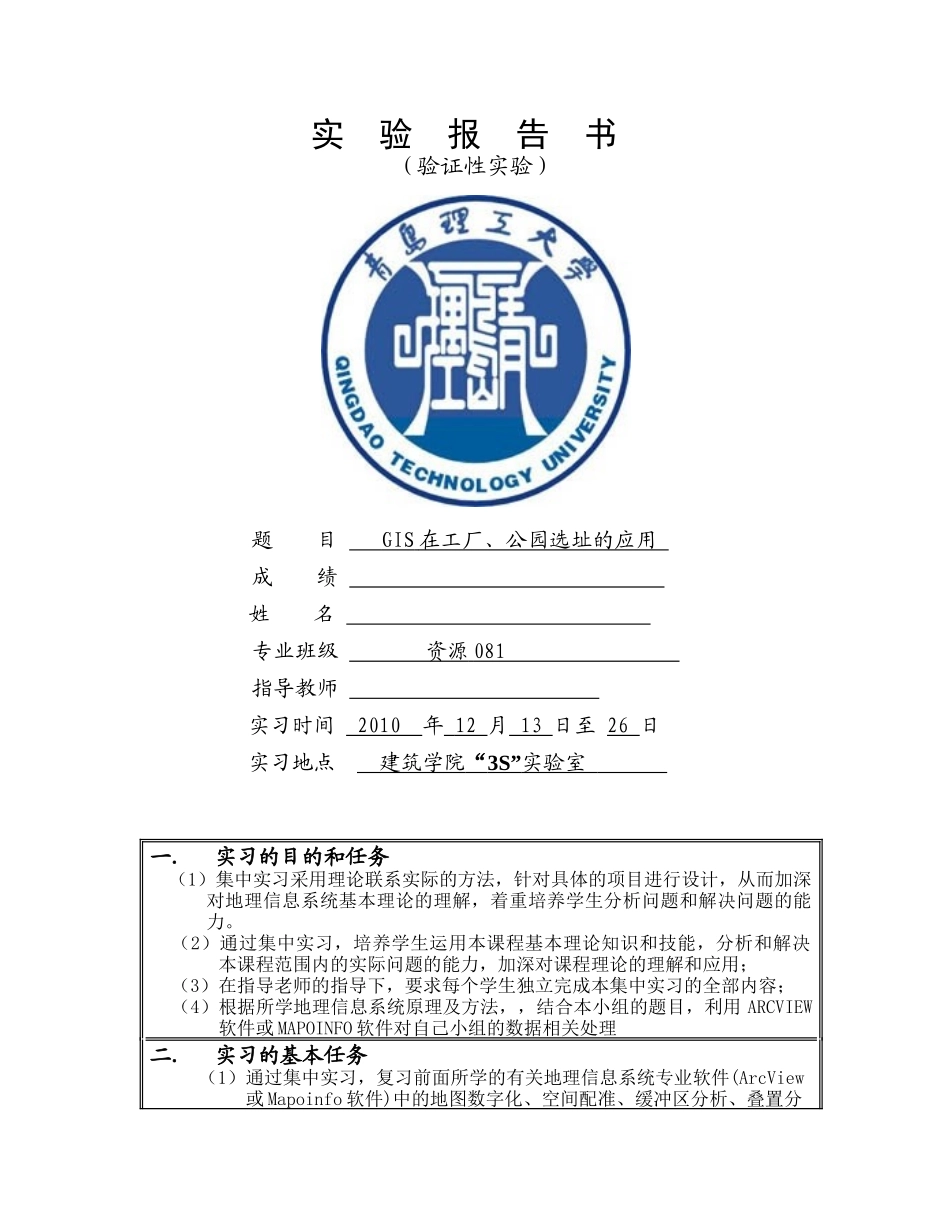

实验报告书（验证性实验）题目GIS在工厂、公园选址的应用成绩姓名专业班级资源081指导教师实习时间2010年12月13日至26日实习地点建筑学院“3S”实验室一.实习的目的和任务（1）集中实习采用理论联系实际的方法，针对具体的项目进行设计，从而加深对地理信息系统基本理论的理解，着重培养学生分析问题和解决问题的能力。（2）通过集中实习，培养学生运用本课程基本理论知识和技能，分析和解决本课程范围内的实际问题的能力，加深对课程理论的理解和应用；（3）在指导老师的指导下，要求每个学生独立完成本集中实习的全部内容；（4）根据所学地理信息系统原理及方法，，结合本小组的题目，利用ARCVIEW软件或MAPOINFO软件对自己小组的数据相关处理二.实习的基本任务（1）通过集中实习，复习前面所学的有关地理信息系统专业软件(ArcView或Mapoinfo软件)中的地图数字化、空间配准、缓冲区分析、叠置分析、DEM数据空间分析、网络分析、专题图输出等方法及具体操作步骤，将不明白的弄清楚，以至达到熟练操作的目的。（2）能够综合运用所学的内容来解决实际问题，在实践中加深对理论知识的理解，提高自己的解决问题的综合能力。（3）以小组为单位独立完成自己的实习项目，并设计实习报告，展现出本组的实习成果。三.实习的操作流程四．实习的具体操作步骤一．设计问题如何利用GIS分析工厂、公园选址考虑的因素及位置确定考虑因素：交通因素、地形因素、土地利用现状、风向二.收集数据地图：黄岛区（东部）卫星地图、地形图、地图、用地分类颜色图文档：黄岛区概况、城市用地类型及指标三．数据处理1．地图数字化（1）建立点专题：高程点首先，打开ArcView3.2软件，建立一个工作空间并打开一个View视图，命名为“工厂、公园选址”;然后输入要处理的地图数据（如图1）,点击View→NewTheme→Point,名为“高程特征点”，点击图标，在图像上选取高程点（合理、全面）;最后打开其属性表，点击Edit→AddField增加“名称、高程”字段，根据Google地球依次填写每个点的名称及高程值（如图2、3）根据实习题目，设计问题收集实习相关数据确定数据处理方法数据处理图像数字化DEM数据分析缓冲区、叠置分析制作并输出专题图撰写实习报告图1图2图3（2）建立线专题：道路、河流首先显示地形图，点击View→NewTheme→Line,名为“道路”，点击图标，在图像上画出每条道路，然后后打开其属性表，点击Edit→AddField增加“名称”字段，根据Google地球依次填写每条道路的名称；河流的建立同道路最后，点击View→Layout,点击Layout→AddNeatline和双击比例尺、图例、指北针编辑道路、河流的专题图，点击File→Export输出专题图（如图4）图4（3）建立面专题：功能分区首先显示卫星图，点击View→NewTheme→Polygon,名为“功能分区”，点击图标，在图像上画出每块不同的功能区，然后后打开其属性表，点击Edit→AddField增加“名称、用地类型”字段，根据Google地球依次填写每条道路的名称及用用地类型；最后点击View→Layout,制作并输出功能区划专题图，步骤同道路河流专题图的制作（见专题图1）2．DEM数据分析（1）由高程点生成不规则三角网（TIN）首先，激活“高程特征点.shp”,点击File→Extension，加载3DAnalyst、Geoprocessing、SpatialAnalyst；然后，点击菜单命令Surface→CreatTINFromFeature，命名为“Tin地形图”；最后点击View→Layout,制作并输出地形专题图，步骤同道路河流专题图的制作（见专题图2）µØͼÂÖÀª.shpµÀ·.shpS398·Ü½ø·»´ºÓ¶«Â·»´ºÓÎ÷·»ÆºÓ¶«Â·»ÆºÓ·»ÆºÓÖз½­É½±±Â·½­É½Öз½º»ÆÌú·½ºÖÝÍå¸ßËÙ¿ªÍØ·À¥ÂØɽ·Áú¸Úɽ·ǧº£ºÓ·ǰÍå¸Û·ÇػʵºÂ·ÇàÀ¼¸ßËÙÊè¸Û¸ßËÙÊè¸ÛרÓù«Â·ÍŽá·μºÓ·Ñàɽ·֧1Ö§10Ö§11Ö§12Ö§13Ö§14Ö§15Ö§16Ö§17Ö§18Ö§19Ö§2Ö§20Ö§21Ö§22Ö§23Ö§24Ö§25Ö§26Ö§27Ö§28Ö§29Ö§3Ö§30Ö§4Ö§5Ö§6Ö§7Ö§8Ö§9ºÓÁ÷.shp...
