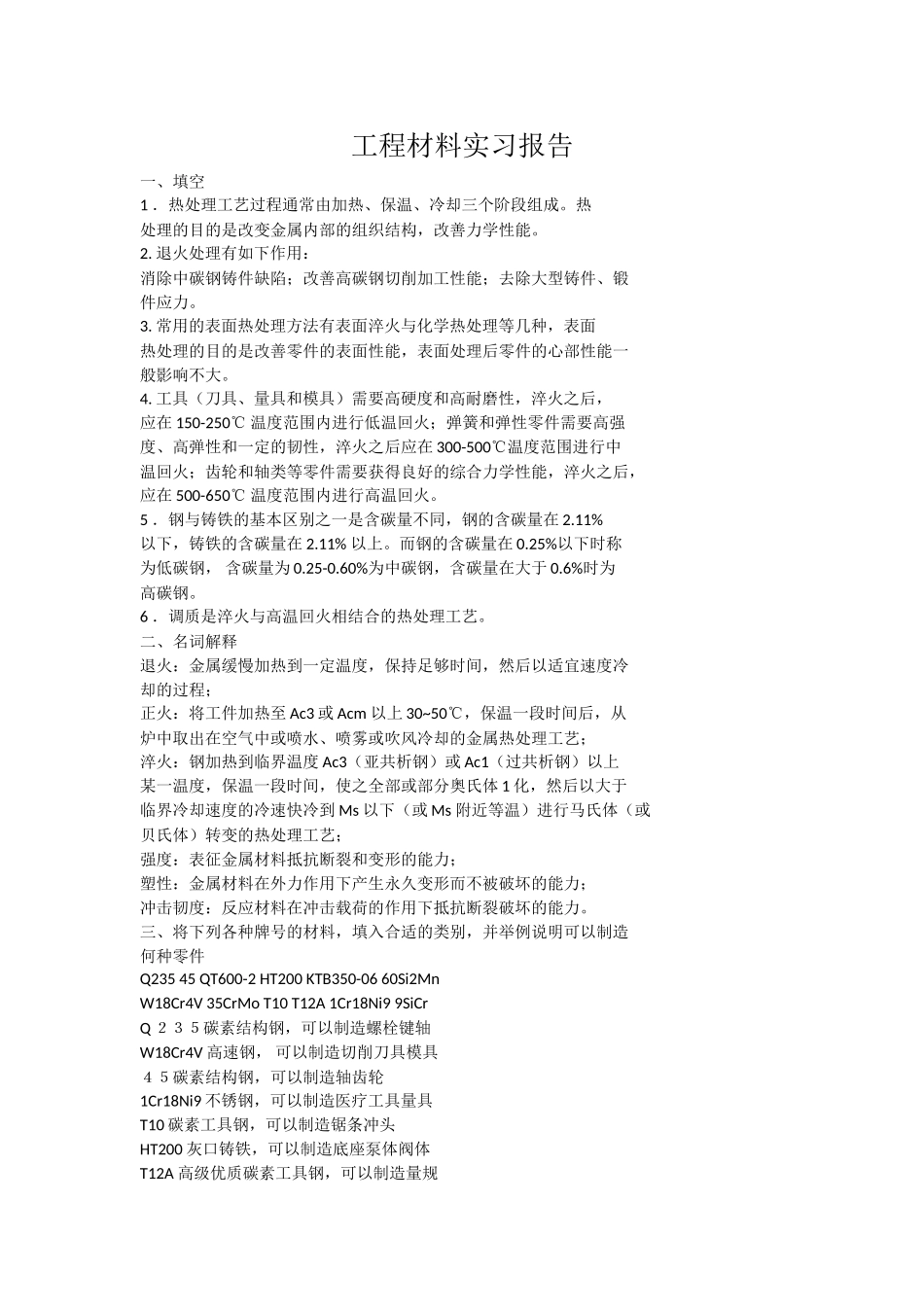

工程材料实习报告一、填空1 ．热处理工艺过程通常由加热、保温、冷却三个阶段组成
热处理的目的是改变金属内部的组织结构，改善力学性能
退火处理有如下作用：消除中碳钢铸件缺陷；改善高碳钢切削加工性能；去除大型铸件、锻件应力
常用的表面热处理方法有表面淬火与化学热处理等几种，表面热处理的目的是改善零件的表面性能，表面处理后零件的心部性能一般影响不大
工具（刀具、量具和模具）需要高硬度和高耐磨性，淬火之后，应在 150-250℃ 温度范围内进行低温回火；弹簧和弹性零件需要高强度、高弹性和一定的韧性，淬火之后应在 300-500℃温度范围进行中温回火；齿轮和轴类等零件需要获得良好的综合力学性能，淬火之后，应在 500-650℃ 温度范围内进行高温回火
5 ．钢与铸铁的基本区别之一是含碳量不同，钢的含碳量在 2
11%以下，铸铁的含碳量在 2
11% 以上
而钢的含碳量在 0
25%以下时称为低碳钢， 含碳量为 0
60%为中碳钢，含碳量在大于 0
6%时为高碳钢
6 ．调质是淬火与高温回火相结合的热处理工艺
二、名词解释退火：金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却的过程；正火：将工件加热至 Ac3 或 Acm 以上 30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺；淬火：钢加热到临界温度 Ac3（亚共析钢）或 Ac1（过共析钢）以上某一温度，保温一段时间，使之全部或部分奥氏体 1 化，然后以大于临界冷却速度的冷速快冷到 Ms 以下（或 Ms 附近等温）进行马氏体（或贝氏体）转变的热处理工艺；强度：表征金属材料抵抗断裂和变形的能力；塑性：金属材料在外力作用下产生永久变形而不被破坏的能力；冲击韧度：反应材料在冲击载荷的作用下抵抗断裂破坏的能力
三、将下列各种牌号的材料，填入合适的类别，并举例说明可以制造何
