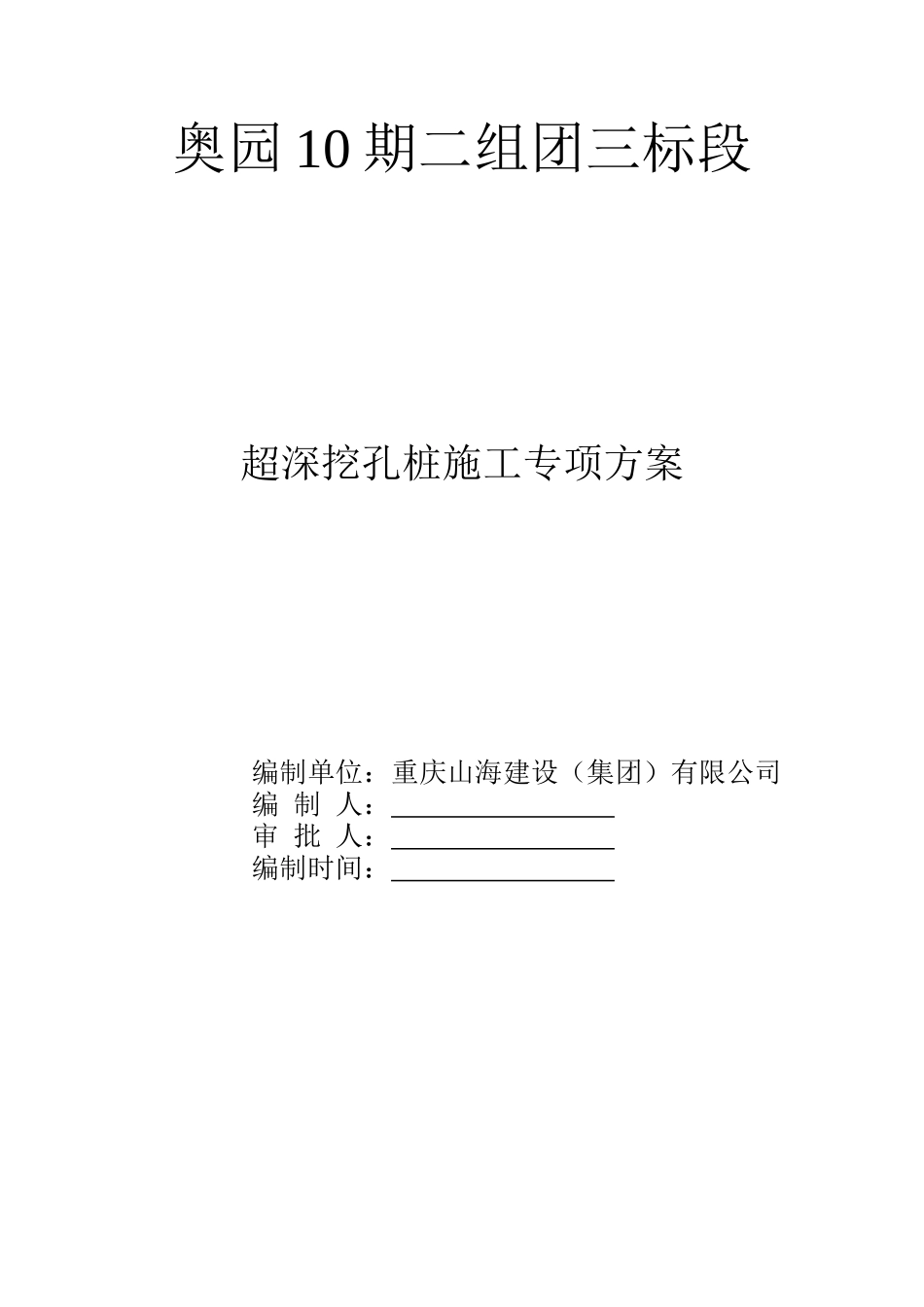

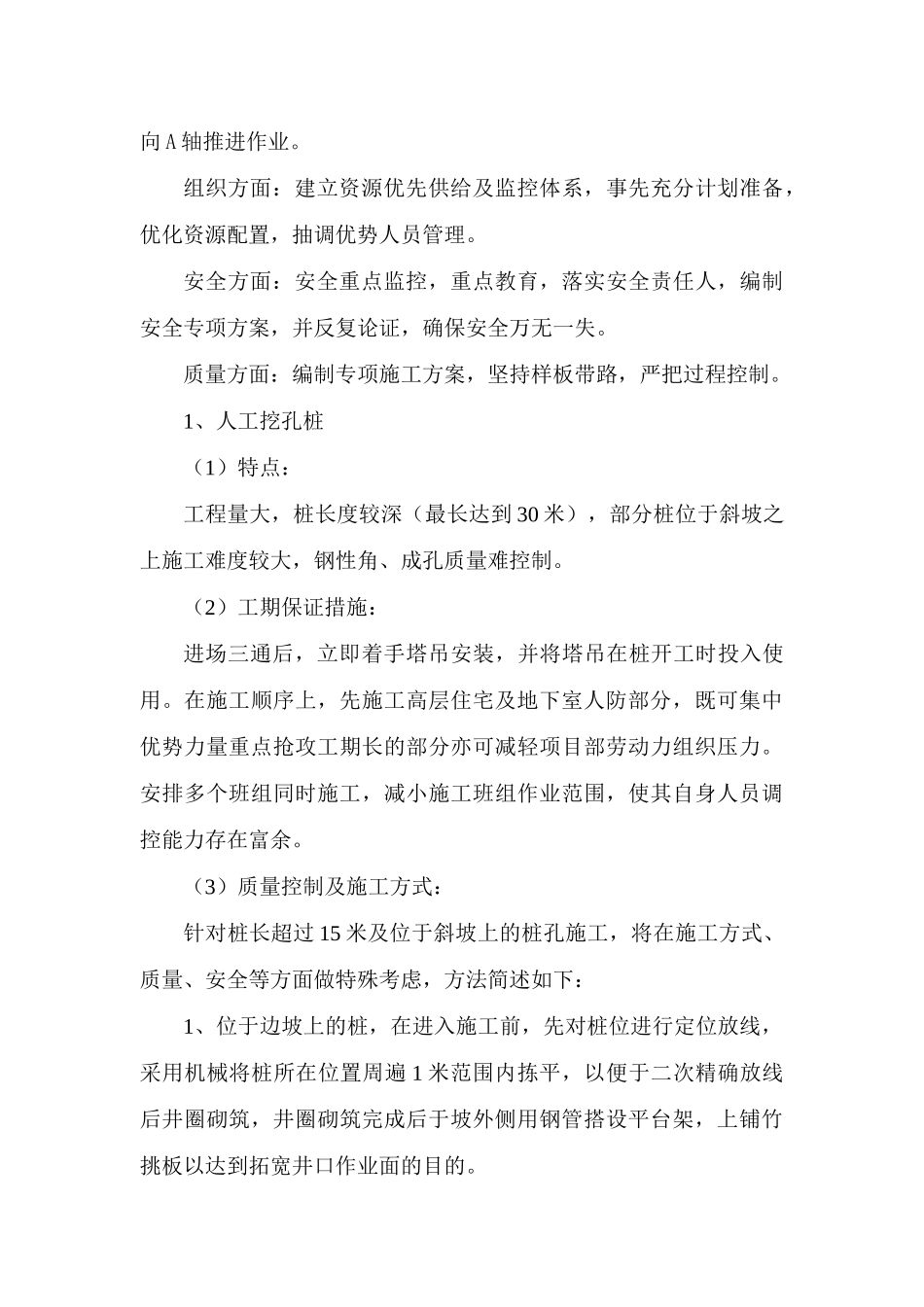

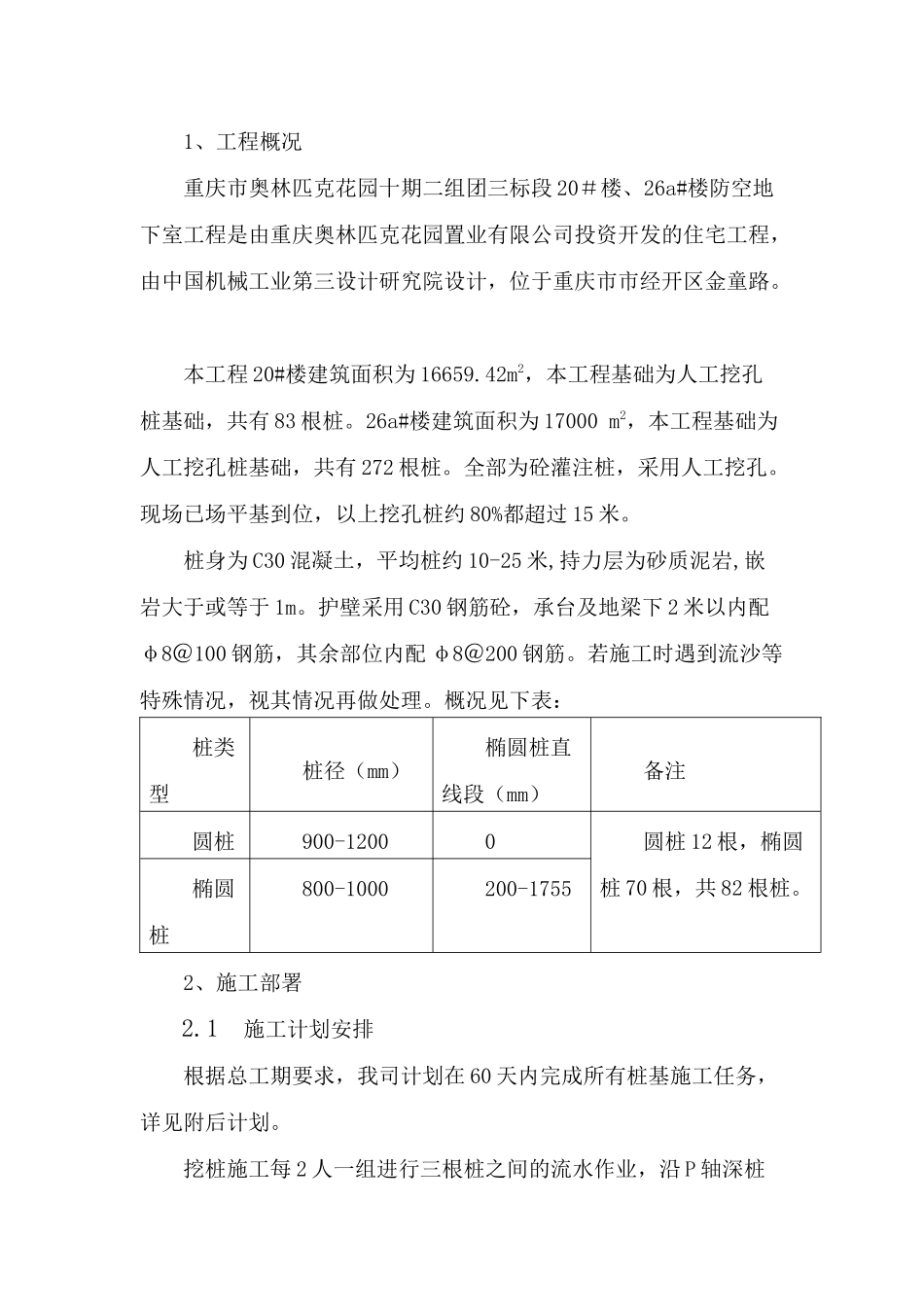

奥园10期二组团三标段超深挖孔桩施工专项方案编制单位：重庆山海建设（集团）有限公司编制人：审批人：编制时间：1、工程概况重庆市奥林匹克花园十期二组团三标段20＃楼、26a#楼防空地下室工程是由重庆奥林匹克花园置业有限公司投资开发的住宅工程，由中国机械工业第三设计研究院设计，位于重庆市市经开区金童路。本工程20#楼建筑面积为16659.42m2，本工程基础为人工挖孔桩基础，共有83根桩。26a#楼建筑面积为17000m2，本工程基础为人工挖孔桩基础，共有272根桩。全部为砼灌注桩，采用人工挖孔。现场已场平基到位，以上挖孔桩约80%都超过15米。桩身为C30混凝土，平均桩约10-25米,持力层为砂质泥岩,嵌岩大于或等于1m。护壁采用C30钢筋砼，承台及地梁下2米以内配φ8＠100钢筋，其余部位内配φ8＠200钢筋。若施工时遇到流沙等特殊情况，视其情况再做处理。概况见下表：桩类型桩径（mm）椭圆桩直线段（mm）备注圆桩900-12000圆桩12根，椭圆桩70根，共82根桩。椭圆桩800-1000200-17552、施工部署2.1施工计划安排根据总工期要求，我司计划在60天内完成所有桩基施工任务，详见附后计划。挖桩施工每2人一组进行三根桩之间的流水作业，沿P轴深桩向A轴推进作业。组织方面：建立资源优先供给及监控体系，事先充分计划准备，优化资源配置，抽调优势人员管理。安全方面：安全重点监控，重点教育，落实安全责任人，编制安全专项方案，并反复论证，确保安全万无一失。质量方面：编制专项施工方案，坚持样板带路，严把过程控制。1、人工挖孔桩（1）特点：工程量大，桩长度较深（最长达到30米），部分桩位于斜坡之上施工难度较大，钢性角、成孔质量难控制。（2）工期保证措施：进场三通后，立即着手塔吊安装，并将塔吊在桩开工时投入使用。在施工顺序上，先施工高层住宅及地下室人防部分，既可集中优势力量重点抢攻工期长的部分亦可减轻项目部劳动力组织压力。安排多个班组同时施工，减小施工班组作业范围，使其自身人员调控能力存在富余。（3）质量控制及施工方式：针对桩长超过15米及位于斜坡上的桩孔施工，将在施工方式、质量、安全等方面做特殊考虑，方法简述如下：1、位于边坡上的桩，在进入施工前，先对桩位进行定位放线，采用机械将桩所在位置周遍1米范围内拣平，以便于二次精确放线后井圈砌筑，井圈砌筑完成后于坡外侧用钢管搭设平台架，上铺竹挑板以达到拓宽井口作业面的目的。2、在进入桩孔施工前，认真核对《地勘报告》，计算出现有地面高程下桩孔的深度。并以最深的桩做为基础“刚性角”的基准点，以此桩再核对计算其他孔桩深度。在施工顺序上，先行施工最深的桩和坡底的桩。避免大部分桩施工完成后因不能满足刚性角的要求造成二次挖进的问题。3、桩身质量，轴线位置、孔径、护壁、垂直度等严格按照基础施工验收规范，图纸设计施工，并落实三检查制度，严把过程控制；因该工程大部分桩长超过15米，地下水、下卧松散土层、流砂、等因素均会影响孔装挖进、桩孔质量、桩身混凝土质量等针对这些问题编制专项措施，其中对于桩长超过10米桩身混凝土的浇筑，将采用沉管灌注的方式浇筑，以确保桩身混凝土质量。4、安全设施平台增加操作面宽度，还应在平台周边设置不低于1.2米高的栏杆维护，每一横向轴线划分为一个梯次，在中间搭设硬质防护，宽度要求全面覆盖下梯次的所有孔桩。施工顺序上，由坡下至坡上施工，坡下施工时，严禁坡下同时施工、交叉作业等，坡下孔桩施工完成及时采取维护及覆盖措施，对于挖出的土石方及时用塔吊吊运出施工区域，严禁对方在平台及井口周遍。并用钢管搭设爬梯及通道便于施工通行并确保施工安全。5、平时安排专人重点监控该区域安全情况，发现问题立即整改。遇大风及暴雨等极端天气时，应在施工员、安全员检查平台、防护架稳定性，及周遍土石层无变化后，方可进行施工。6、对桩深超过10米的，在施工过程中均应配置爬梯、安全绳、低压照明、通风设备等，对有地下水的孔桩还应配置潜水泵等设备2.2劳动力计划工种人数挖土工85钢筋工20电工2混凝土工8杂工152.3机械计划序号机械名称台数功率(KW)总用电量(KW)1砼搅拌机16.66.62自卸车33钢筋切割机17.57.54钢筋成型机12.52....
