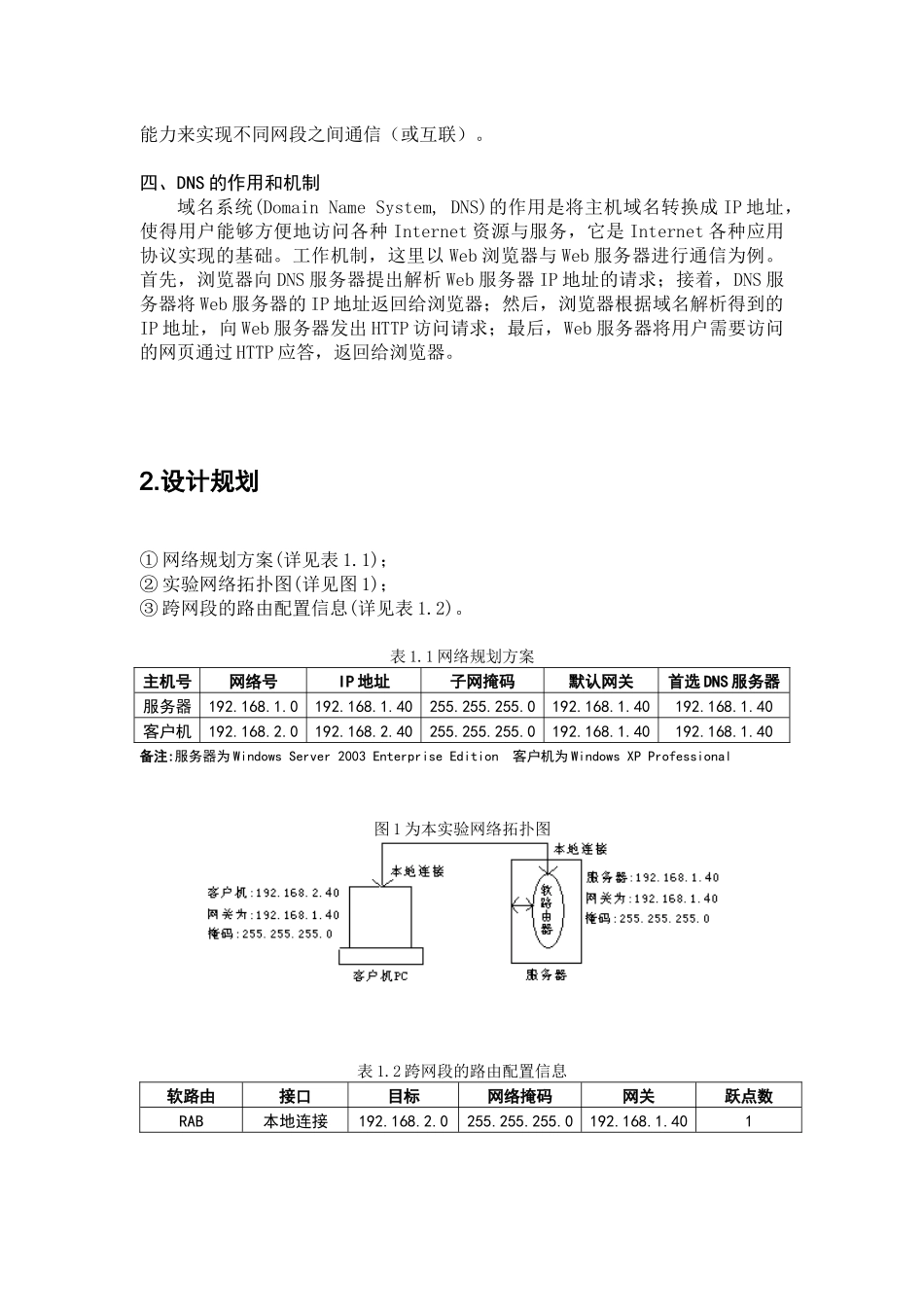

LAN组网课程设计报告学院：广西大学行健文理学院专业名称：网络工程2011级(1)班学生姓名：×××指导教师：×××时间：2013年12月课程设计任务书1.本课题的意义一、本实验的目的和意义提高学生的动手能力，培养将现有理论知识和实践相结合的能力，进而培养学生们学会以“理论指导实践，实践检验理论”的眼光来分析问题和解决问题的思维方式。本实验以LAN组网的基本实验为契机，更易于让理论融入实践，力求让每一位学生对本实验拥有比较清晰的思路。二、虚拟机的用处和优点虚拟机的主要功能有两个，一是用于实验，二是用于生产。所谓用于实验，就是指用虚拟机可以完成多项单机、网络和不具备真实实验条件和环境的实验。这些实验主要包括：(1)一些“破坏性”的实验。(2)一些需要“联网”的实验。(3)一些不具备条件的实验。所谓用于生产，主要包括以下两项。(1)用虚拟机可以组成产品测试中心。通常的产品测试中心都需要大量的、具有不同环境和配置的计算机及网络环境。如果使用“真正”的计算机进行测试，需要大量的计算机，而使用虚拟机可以降低企业这方面的投资却不影响测试的进行。(2)用虚拟机可以“合并”服务器。许多企业会有多台服务器，但有可能每台服务器的负荷比较轻或者服务器总的负荷比较轻。就可以使用虚拟机的企业版，在一台服务器上安装多个虚拟机，其中的每台虚拟机都用于代替一台物理的服务器，从而为企业减少投资。三、跨网段路由的概念所谓跨网段路由是指两个网络号不在同一网段，借助路由器的存储转发的能力来实现不同网段之间通信（或互联）。四、DNS的作用和机制域名系统(DomainNameSystem,DNS)的作用是将主机域名转换成IP地址，使得用户能够方便地访问各种Internet资源与服务，它是Internet各种应用协议实现的基础。工作机制，这里以Web浏览器与Web服务器进行通信为例。首先，浏览器向DNS服务器提出解析Web服务器IP地址的请求；接着，DNS服务器将Web服务器的IP地址返回给浏览器；然后，浏览器根据域名解析得到的IP地址，向Web服务器发出HTTP访问请求；最后，Web服务器将用户需要访问的网页通过HTTP应答，返回给浏览器。2.设计规划①网络规划方案(详见表1.1)；②实验网络拓扑图(详见图1)；③跨网段的路由配置信息(详见表1.2)。表1.1网络规划方案主机号网络号IP地址子网掩码默认网关首选DNS服务器服务器192.168.1.0192.168.1.40255.255.255.0192.168.1.40192.168.1.40客户机192.168.2.0192.168.2.40255.255.255.0192.168.1.40192.168.1.40备注:服务器为WindowsServer2003EnterpriseEdition客户机为WindowsXPProfessional图1为本实验网络拓扑图表1.2跨网段的路由配置信息软路由接口目标网络掩码网关跃点数RAB本地连接192.168.2.0255.255.255.0192.168.1.4013.实现过程描述第一步：配置客户机和服务器的IP、Subnetmask、DefaultGateway和DNS。打开真实PC机上已安装的VMwareWorkstation软件，正常开启两台虚拟电脑(即WindowsServer2003EnterpriseEdition和WindowsXPProfessional)，进行相应配置。具体情况如下：①在客户机：WindowsXPProfessional上进行相应配置②在服务器：WindowsServer2003EnterpriseEdition进行相应配置第二步：在WindowsServer2003EnterpriseEdition上配置软路由打开[控制面板]→[管理工具]→[路由和远程访问]，弹出如下窗口：选中[CHINA-RAA3XWM43（本地）],单击右键选择[配置并启用路由和远程访问],跳出如下窗口：单击[下一步]选择[自定义配置]，单击[下一步],弹出如下窗口：选定[LAN路由]，单击[下一步]，弹出如下窗口：单击[完成]按钮，弹出如下窗口：选择[是]，弹出如下窗口：最终弹出如下窗口：选中[静态路由]单击右键→[新建静态路由]，对弹出的窗口进行如下配置。并查看路由表，以备理解。最终可以看到如下窗口，配置完成。第三步：安装DNS服务器打开[控制面板]→[管理工具]→[配置您的服务器向导],弹出如下窗口：单击[下一步],弹出如下窗口：选中[DNS服务器否]，单击[下一步]弹出如下窗口：单击[下一步]，弹出如下窗口：单击[下一步]，弹出如下窗口：选择[创建正向查找区域(适合小型网络使用)]，单击[下一步]，弹出如下窗口：选中[这...
