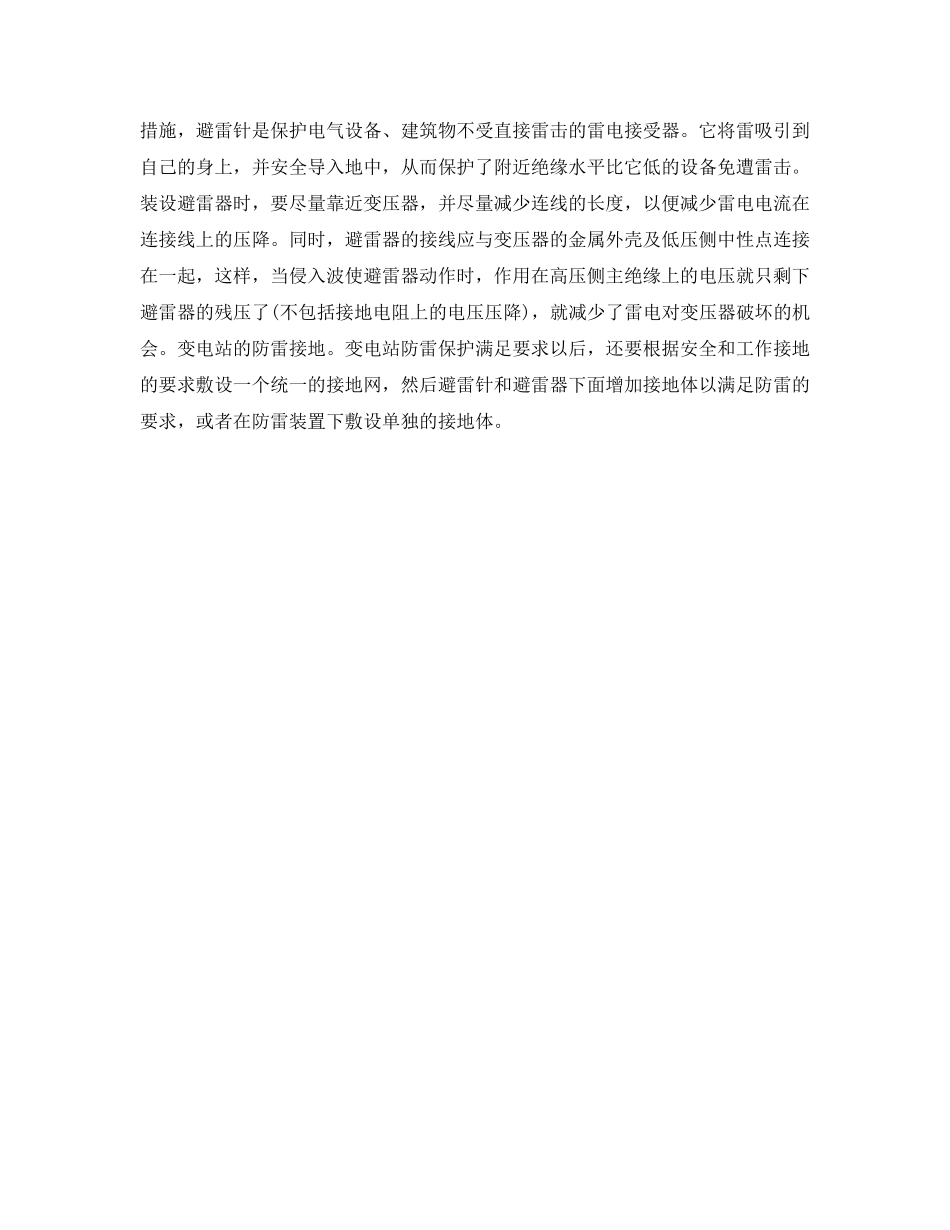

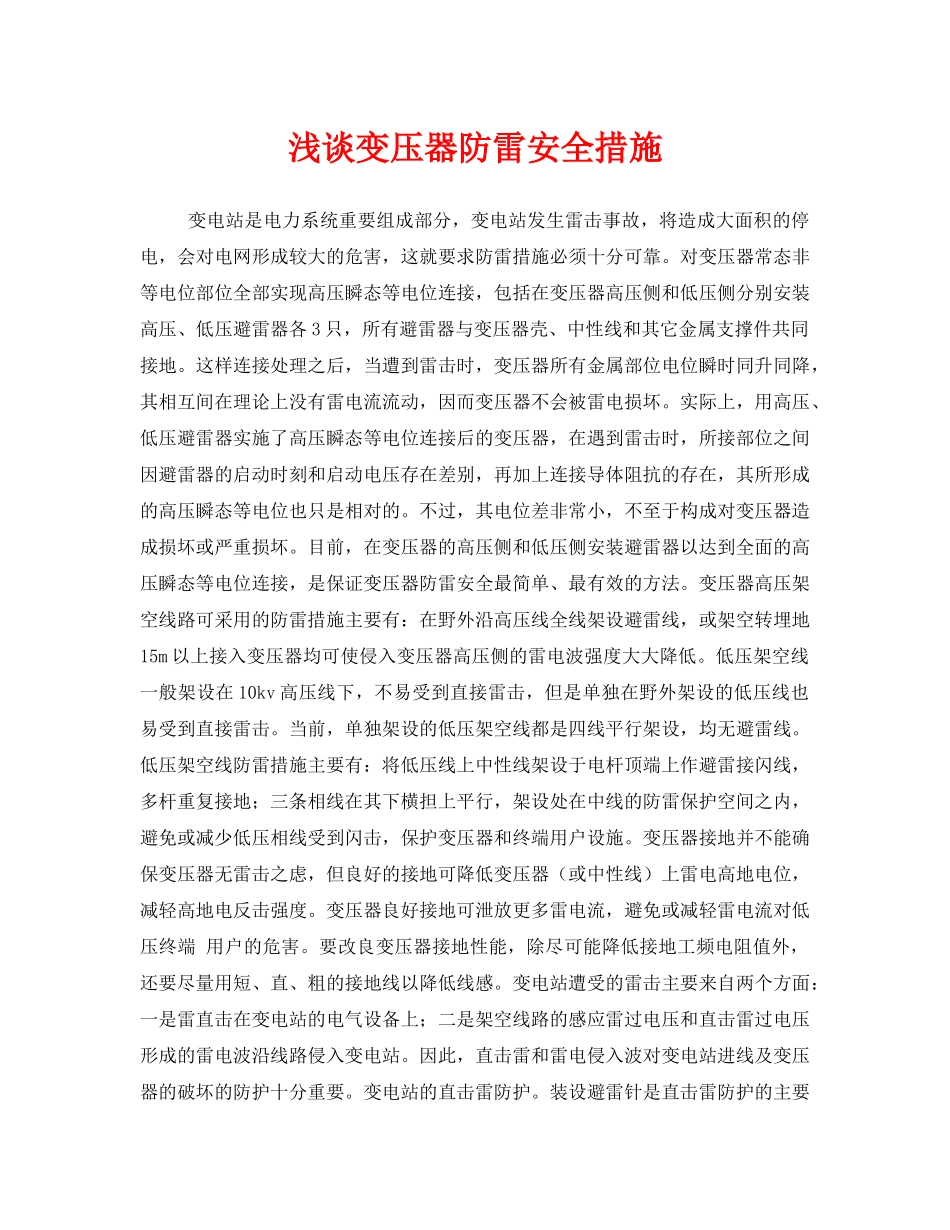

浅谈变压器防雷安全措施变电站是电力系统重要组成部分，变电站发生雷击事故，将造成大面积的停电，会对电网形成较大的危害，这就要求防雷措施必须十分可靠。对变压器常态非等电位部位全部实现高压瞬态等电位连接，包括在变压器高压侧和低压侧分别安装高压、低压避雷器各3只，所有避雷器与变压器壳、中性线和其它金属支撑件共同接地。这样连接处理之后，当遭到雷击时，变压器所有金属部位电位瞬时同升同降，其相互间在理论上没有雷电流流动，因而变压器不会被雷电损坏。实际上，用高压、低压避雷器实施了高压瞬态等电位连接后的变压器，在遇到雷击时，所接部位之间因避雷器的启动时刻和启动电压存在差别，再加上连接导体阻抗的存在，其所形成的高压瞬态等电位也只是相对的。不过，其电位差非常小，不至于构成对变压器造成损坏或严重损坏。目前，在变压器的高压侧和低压侧安装避雷器以达到全面的高压瞬态等电位连接，是保证变压器防雷安全最简单、最有效的方法。变压器高压架空线路可采用的防雷措施主要有：在野外沿高压线全线架设避雷线，或架空转埋地15m以上接入变压器均可使侵入变压器高压侧的雷电波强度大大降低。低压架空线一般架设在10kv高压线下，不易受到直接雷击，但是单独在野外架设的低压线也易受到直接雷击。当前，单独架设的低压架空线都是四线平行架设，均无避雷线。低压架空线防雷措施主要有：将低压线上中性线架设于电杆顶端上作避雷接闪线，多杆重复接地；三条相线在其下横担上平行，架设处在中线的防雷保护空间之内，避免或减少低压相线受到闪击，保护变压器和终端用户设施。变压器接地并不能确保变压器无雷击之虑，但良好的接地可降低变压器（或中性线）上雷电高地电位，减轻高地电反击强度。变压器良好接地可泄放更多雷电流，避免或减轻雷电流对低压终端用户的危害。要改良变压器接地性能，除尽可能降低接地工频电阻值外，还要尽量用短、直、粗的接地线以降低线感。变电站遭受的雷击主要来自两个方面：一是雷直击在变电站的电气设备上；二是架空线路的感应雷过电压和直击雷过电压形成的雷电波沿线路侵入变电站。因此，直击雷和雷电侵入波对变电站进线及变压器的破坏的防护十分重要。变电站的直击雷防护。装设避雷针是直击雷防护的主要措施，避雷针是保护电气设备、建筑物不受直接雷击的雷电接受器。它将雷吸引到自己的身上，并安全导入地中，从而保护了附近绝缘水平比它低的设备免遭雷击。装设避雷器时，要尽量靠近变压器，并尽量减少连线的长度，以便减少雷电电流在连接线上的压降。同时，避雷器的接线应与变压器的金属外壳及低压侧中性点连接在一起，这样，当侵入波使避雷器动作时，作用在高压侧主绝缘上的电压就只剩下避雷器的残压了(不包括接地电阻上的电压压降)，就减少了雷电对变压器破坏的机会。变电站的防雷接地。变电站防雷保护满足要求以后，还要根据安全和工作接地的要求敷设一个统一的接地网，然后避雷针和避雷器下面增加接地体以满足防雷的要求，或者在防雷装置下敷设单独的接地体。
