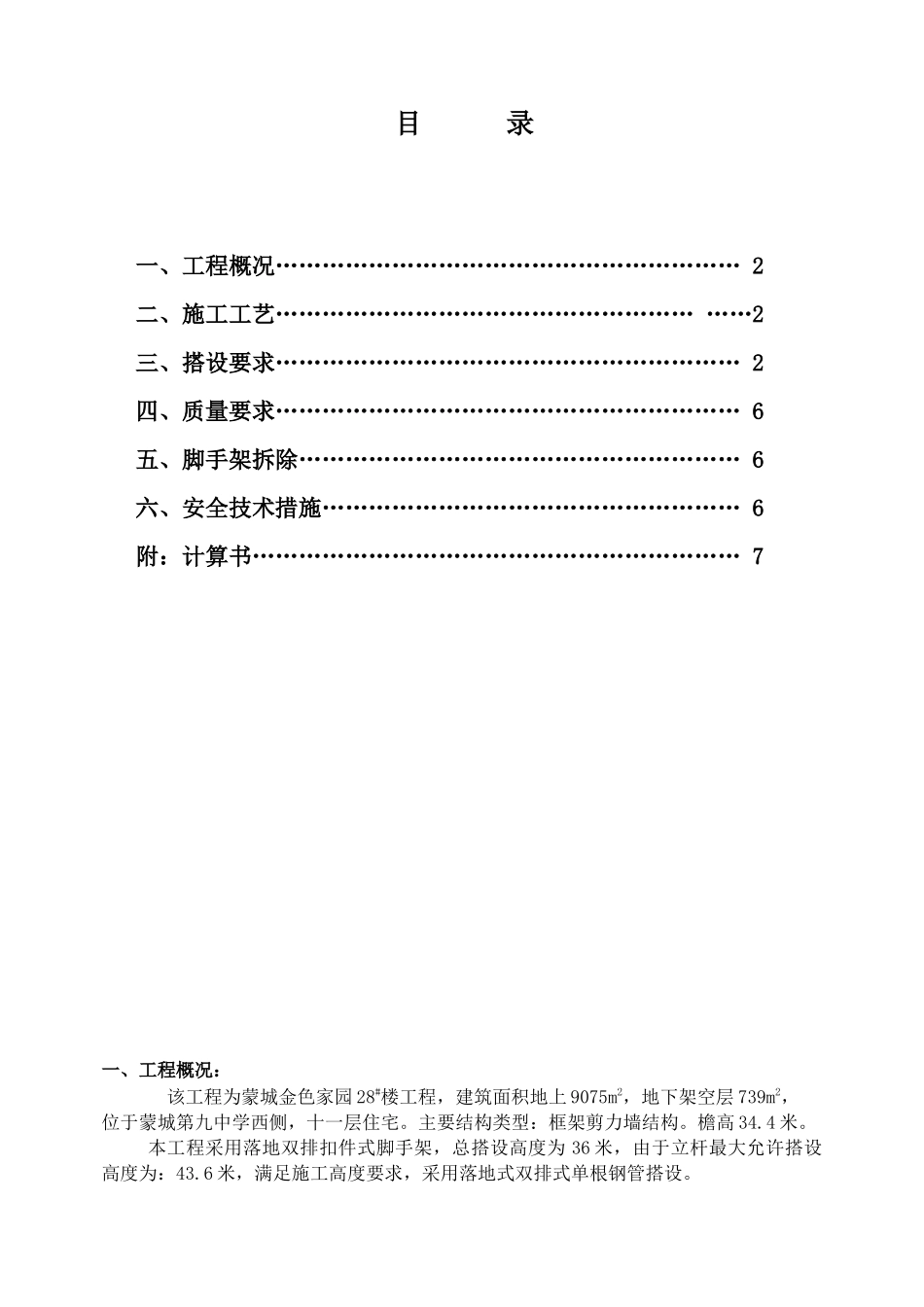

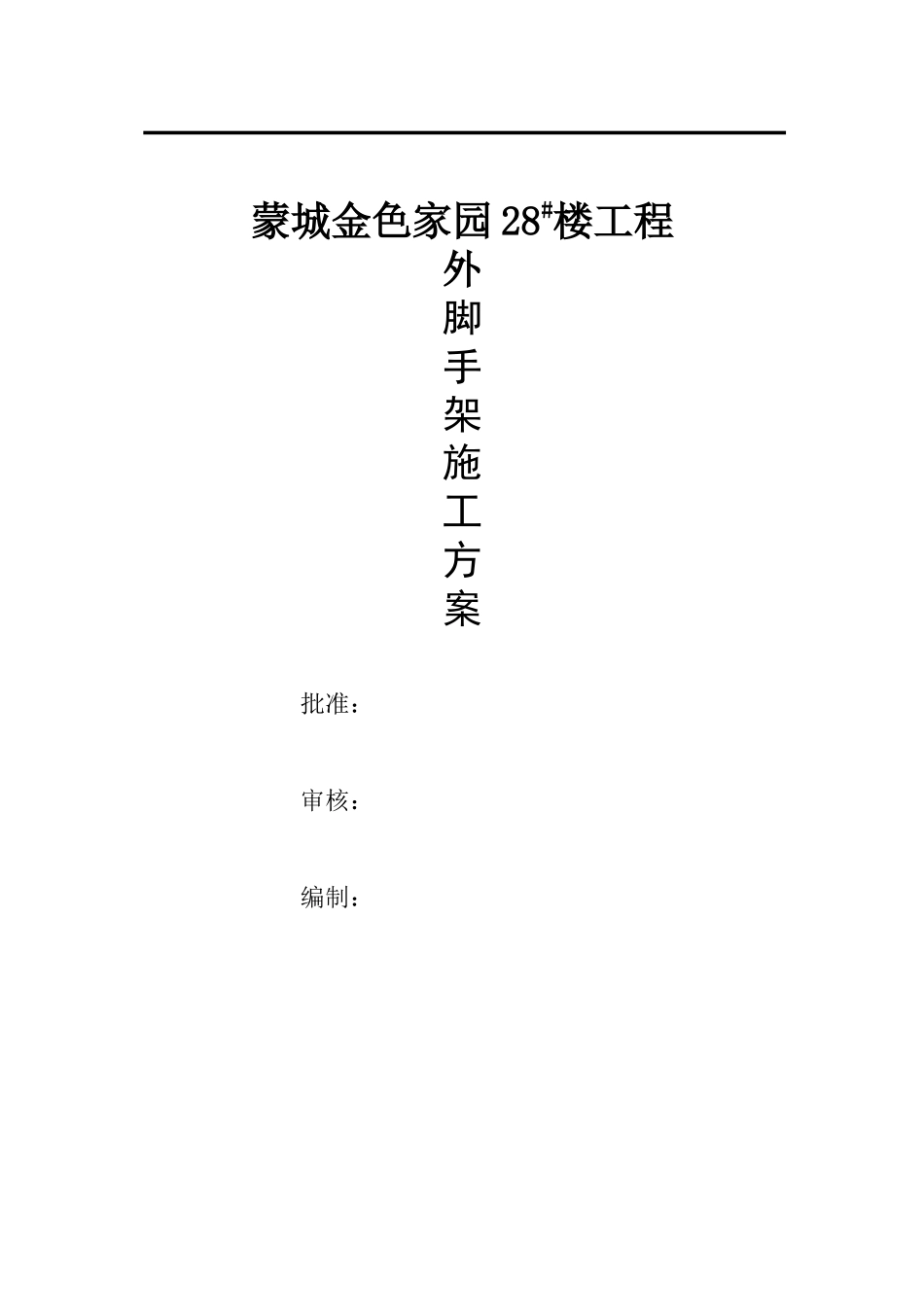

蒙城金色家园28#楼工程外脚手架施工方案批准：审核：编制：目录一、工程概况……………………………………………………2二、施工工艺……………………………………………………2三、搭设要求……………………………………………………2四、质量要求……………………………………………………6五、脚手架拆除…………………………………………………6六、安全技术措施………………………………………………6附：计算书………………………………………………………7一、工程概况：该工程为蒙城金色家园28#楼工程，建筑面积地上9075m2，地下架空层739m2，位于蒙城第九中学西侧，十一层住宅。主要结构类型：框架剪力墙结构。檐高34.4米。本工程采用落地双排扣件式脚手架，总搭设高度为36米，由于立杆最大允许搭设高度为：43.6米，满足施工高度要求，采用落地式双排式单根钢管搭设。二、施工工艺由于本工程工期较紧，主体施工要穿插其它施工，必须合理进行施工安排及基槽回填，主体结构开始施工时，搭设落地式脚手架，外排架子搭设封闭式安全网防护，底排满铺竹笆板，下挂水平安全网。二、施工方法（落地式脚手架）1、采用外径φ48mm，壁厚3.5mm的钢管。立杆和纵向水平杆的长度为4～6.0m，横向水平杆1.4～2.3m。有严重锈蚀、弯曲、压扁、损伤和裂纹的钢管均需清除。采用的直角扣件、回转扣件和对接扣件夹紧时钢管开口处最小间隙不小于5mm。禁止使用有脆裂、变形、滑丝等现象的扣件。第一次搭设架子的钢管和扣件数量足够、规格统一、材质优良。2、脚手架基础必须把基础回填土进行夯实，脚手架基础浇注C20的100㎜厚的砼垫层，把脚手架的底座和垫板座在砼垫层上，并设扫地杆，脚手架周边设有排水沟，集水井。外架必须设防避雷装置。3、安全网是预防坠落伤害的一种最基本的劳动防护用具。因此，安全网的优劣显得至关重要。密目式安全网需符合以下标准：（1）每10cm×10cm=100cm2的面积上应有2000个以上网目。（2）做耐贯穿试验。将网与地面成15°夹角。在其中心上方3m处，用5kg重的钢管垂直自由落下。不穿透的是合格产品。（3）密目安全网应有下列内容的标志：⑴产品标志⑵标准代号⑶宽长尺寸（ML：宽×长）⑷制造厂名、厂址⑸制造批号、年度⑹许可证编号⑺禁止作平网使用。4、外搭设施工方案批准后，应由技术负责人及安全员向施工作业人员作技术交底及安全技术交底。5、脚手架施工作业人员应持证上岗，并应定期检查安全带、安全帽、防滑鞋等配备情况。三、搭设要求1）、落地式脚手架搭设的工艺流程为：材料配备→浇注砼垫层→定位设置木垫板、钢底座→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆→剪刀撑→连墙杆→铺脚手片（竹笆）→扎防护栏杆→立网围挡。2）、脚手架基础部位必须把基础回填土和自然土夯实，浇注100㎜的垫层，搭设时应放好底座，再将立杆放入底座内，不准将立杆直接置于垫层上。脚手架地基应有可靠的排水措施，在四周设置排水沟、集水井，防止积水浸泡地基。3）、脚手架设两道防护栏杆，均搭设在立杆内侧，操作层上铺竹笆，护身栏杆用密目网全封闭并用5mm尼龙绳固定牢靠。4）、脚手架旁有开挖的沟槽时，应控制外立杆距沟槽的距离：，不小于1.5米。5）、位于通道处的脚手架底部垫板，应抵于其两侧地面，并在其上加设盖板，避免扰动。6）、双排架先立里排立杆，后立外排主杆。每排立杆宜先立两头的，再立中间。互相看齐后，立中间部分杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。7）、定距定位。立杆纵距1.4m，横距1.0m，纵向水平杆步距为1.8m，内立杆（外侧）距墙面为400㎜，连接杆间距3.6米（两步三跨）。作业层2层。根据以上要求，在建筑交相布置相向布置物四角用尺量出内、外立杆离墙距离，并打标记。8）、在距底座200mm处，设置纵向扫地杆，连接立杆下端，防止立杆底端在纵向发生位移。在纵向扫地杆上设置横向扫地杆，连接立杆下端，防止立杆底部在横向发生位移。9）、靠近立杆的横向水平杆应紧围于立杆上。横向水平杆与立杆的交接处，横向水平杆伸出10cm。在布置横向水平杆时，沿高度方向在立杆两侧交替布置。沿纵向...
