中海高支模专项施工方案(新)（51页）VIP免费

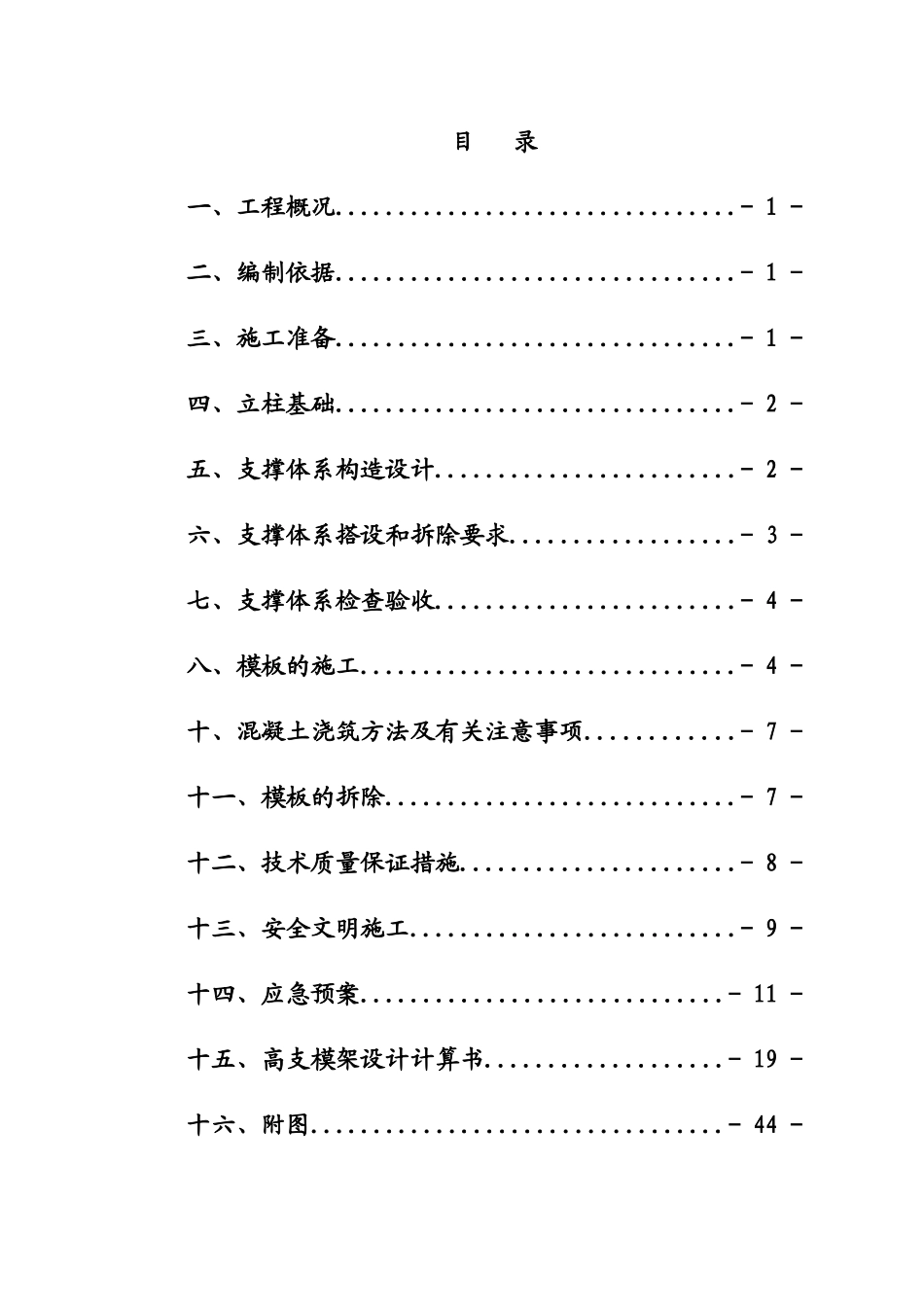

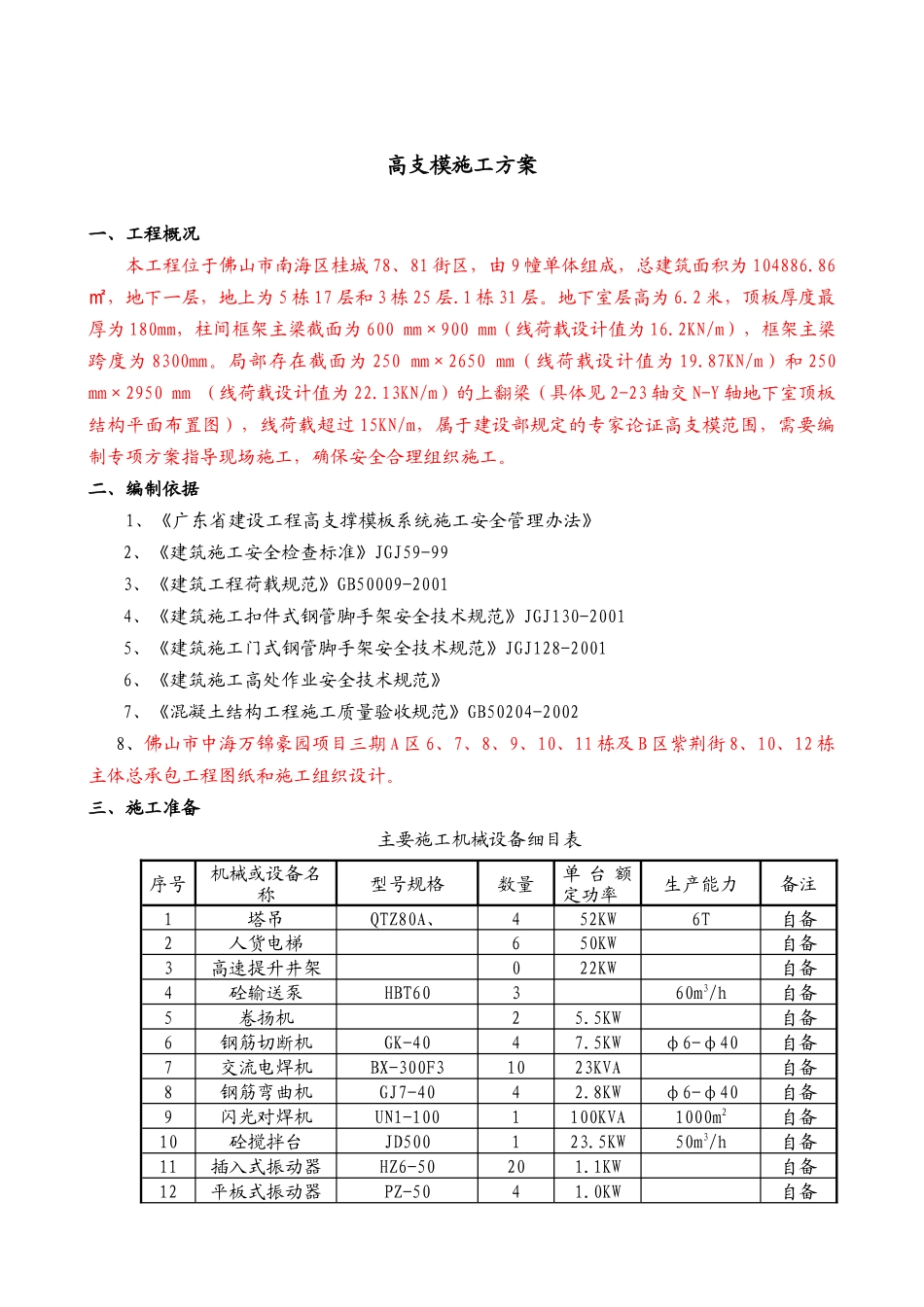

目录一、工程概况................................-1-二、编制依据................................-1-三、施工准备................................-1-四、立柱基础................................-2-五、支撑体系构造设计........................-2-六、支撑体系搭设和拆除要求..................-3-七、支撑体系检查验收........................-4-八、模板的施工..............................-4-十、混凝土浇筑方法及有关注意事项............-7-十一、模板的拆除............................-7-十二、技术质量保证措施......................-8-十三、安全文明施工..........................-9-十四、应急预案.............................-11-十五、高支模架设计计算书...................-19-十六、附图.................................-44-高支模施工方案一、工程概况本工程位于佛山市南海区桂城78、81街区，由9幢单体组成，总建筑面积为104886.86，地下一层，地上为㎡5栋17层和3栋25层.1栋31层。地下室层高为6.2米，顶板厚度最厚为180mm，柱间框架主梁截面为600mm×900mm（线荷载设计值为16.2KN/m），框架主梁跨度为8300mm。局部存在截面为250mm×2650mm（线荷载设计值为19.87KN/m）和250mm×2950mm（线荷载设计值为22.13KN/m）的上翻梁（具体见2-23轴交N-Y轴地下室顶板结构平面布置图），线荷载超过15KN/m，属于建设部规定的专家论证高支模范围，需要编制专项方案指导现场施工，确保安全合理组织施工。二、编制依据1、《广东省建设工程高支撑模板系统施工安全管理办法》2、《建筑施工安全检查标准》JGJ59-993、《建筑工程荷载规范》GB50009-20014、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20015、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20016、《建筑施工高处作业安全技术规范》7、《混凝土结构工程施工质量验收规范》GB50204-20028、佛山市中海万锦豪园项目三期A区6、7、8、9、10、11栋及B区紫荆街8、10、12栋主体总承包工程图纸和施工组织设计。三、施工准备主要施工机械设备细目表序号机械或设备名称型号规格数量单台额定功率生产能力备注1塔吊QTZ80A、452KW6T自备2人货电梯650KW自备3高速提升井架022KW自备4砼输送泵HBT60360m3/h自备5卷扬机25.5KW自备6钢筋切断机GK-4047.5KWφ6-φ40自备7交流电焊机BX-300F31023KVA自备8钢筋弯曲机GJ7-4042.8KWφ6-φ40自备9闪光对焊机UN1-1001100KVA1000m2自备10砼搅拌台JD500123.5KW50m3/h自备11插入式振动器HZ6-50201.1KW自备12平板式振动器PZ-5041.0KW自备13圆锯机MJ105204.5KW自备14电刨MB10341.5KW0.1-0.3自备15砂浆机UJZ-20083KW自备16潜水泵PQ-40203KW23.9m3/h自备17清洗喷枪1自备18高压水泵1自备19全站仪NTS—302（中文版）1精度±2″自备20经纬仪DT—110L激光经纬仪2精度±5″自备21水准仪AT—G1自动安平水准仪4精度±0.7mm。自备四、立柱基础立杆基础为地下室底板，底板厚度为500mm，混凝土采用C30，垫层厚200mm，采用C15素混凝土。搭设支模架时，在立杆下面垫木板(50厚的㎜250㎜X250垫板㎜)，保护地下室地面，并保证与之有良好接触，根据计算书，立杆基础完全能承受立杆的压力。五、支撑体系构造设计为确保工程施工质量与安全，经过慎重研究并根据现场情况和工程结构布置，决定采用门式钢管脚手架（规格为Φ42×2.5mm）和扣件式钢管（Φ48×3.5mm）组合搭设支模架。1、高支模其搭设参数为：板底支撑采用门式钢管脚手架系统（型号为B-1930及相应配件），规格为Φ42×2.5mm。板底门架排距为900mm，同排跨距（中对中）为1830mm。模板使用18mm厚胶合板，木方采用50*100mm，木方间距300mm。托梁采用￠48×3.5mm的双钢管，门式钢管立杆与托梁连接采用钢顶托，楼板按180mm厚计算。（3）高支模架体系高度按4.05m计算。2、支模架构造措施要求：1、支架下必须设置垫板（50厚的㎜250㎜X250垫板），确保地基有足够的承载力。㎜2、可调托座安装应与钢管架立杆上下垂直，调节可调托座至支撑架要求的支撑高度，但可调托座的调节长度不得超过200mm。顶托使用￠48×3.5mm双钢管进行承载。3、模板支架必须...
