主体剪力墙模板施工方案VIP免费

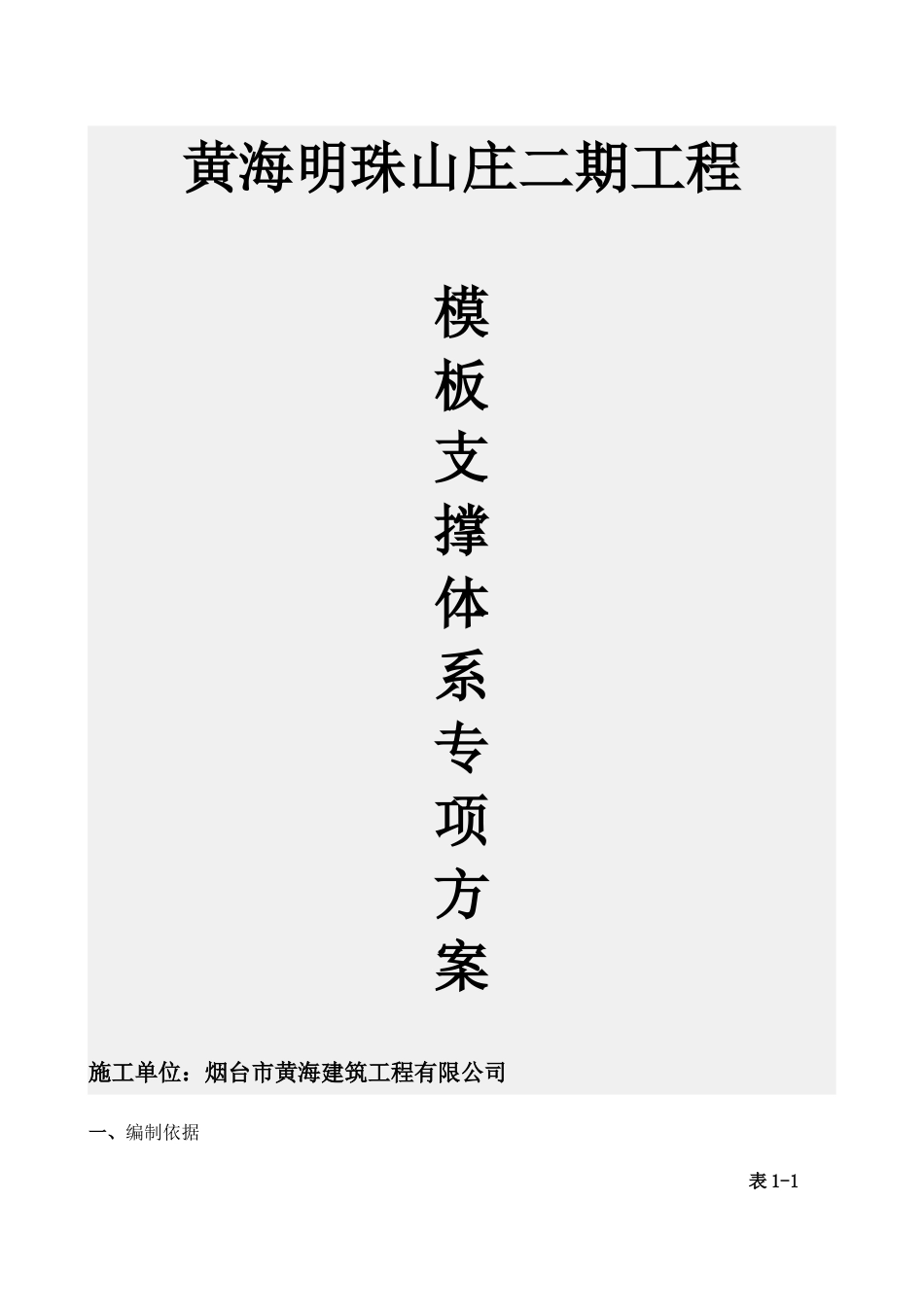

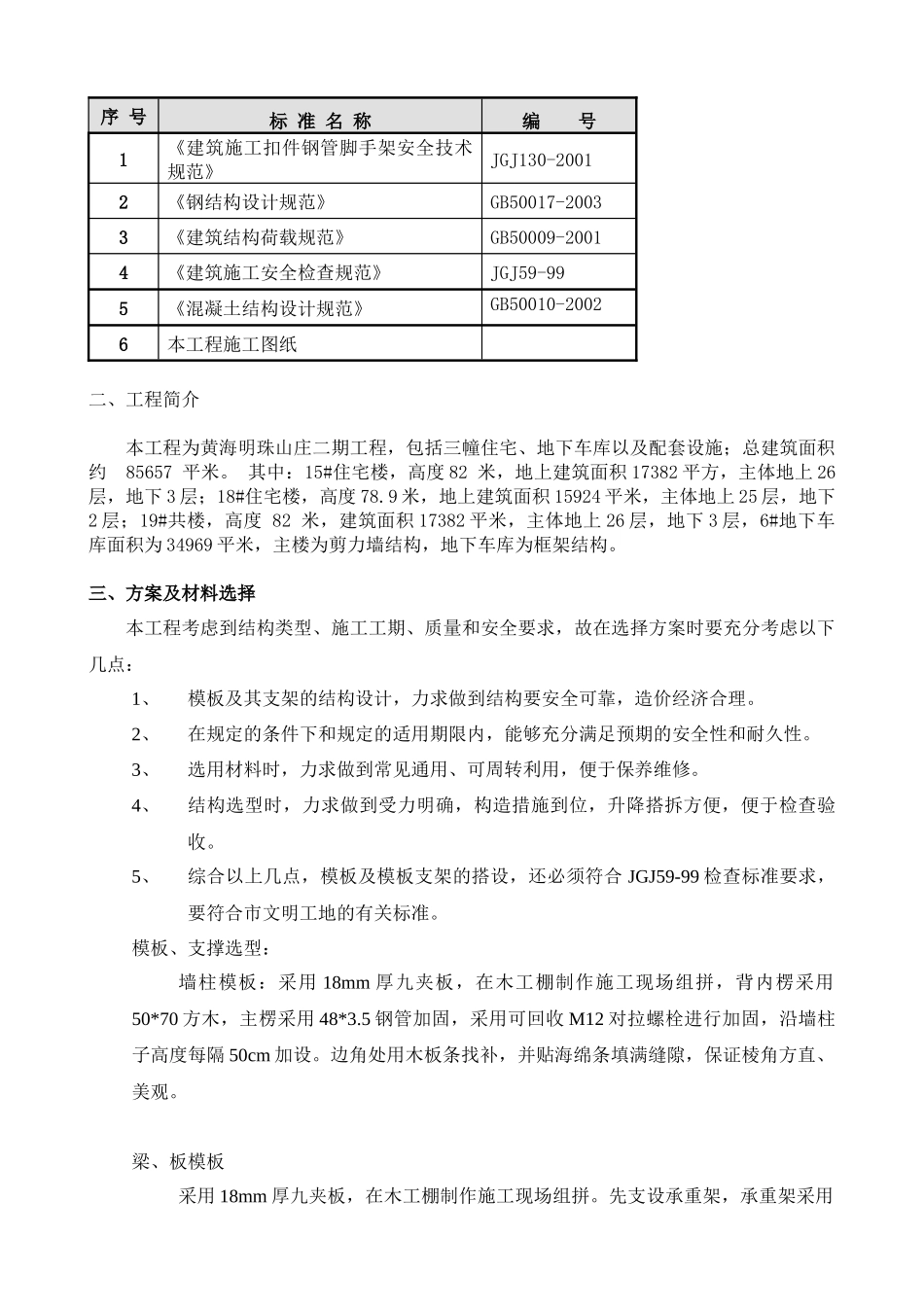

黄海明珠山庄二期工程模板支撑体系专项方案施工单位：烟台市黄海建筑工程有限公司一、编制依据表1-1序号标准名称编号1《建筑施工扣件钢管脚手架安全技术规范》JGJ130-20012《钢结构设计规范》GB50017-20033《建筑结构荷载规范》GB50009-20014《建筑施工安全检查规范》JGJ59-995《混凝土结构设计规范》GB50010-20026本工程施工图纸二、工程简介本工程为黄海明珠山庄二期工程，包括三幢住宅、地下车库以及配套设施；总建筑面积约85657平米。其中：15#住宅楼，高度82米，地上建筑面积17382平方，主体地上26层，地下3层；18#住宅楼，高度78.9米，地上建筑面积15924平米，主体地上25层，地下2层；19#共楼，高度82米，建筑面积17382平米，主体地上26层，地下3层，6#地下车库面积为34969平米，主楼为剪力墙结构，地下车库为框架结构。三、方案及材料选择本工程考虑到结构类型、施工工期、质量和安全要求，故在选择方案时要充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的适用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。5、综合以上几点，模板及模板支架的搭设，还必须符合JGJ59-99检查标准要求，要符合市文明工地的有关标准。模板、支撑选型：墙柱模板：采用18mm厚九夹板，在木工棚制作施工现场组拼，背内楞采用50*70方木，主楞采用48*3.5钢管加固，采用可回收M12对拉螺栓进行加固，沿墙柱子高度每隔50cm加设。边角处用木板条找补，并贴海绵条填满缝隙，保证棱角方直、美观。梁、板模板采用18mm厚九夹板，在木工棚制作施工现场组拼。先支设承重架，承重架采用脚手架钢管搭设，步距不大于1.5米，梁板底采用钢管支撑，板底部采用独立钢管支撑，并加设可调顶丝。2、施工准备2.1、放线根据平面控制网线，在垫层上放出控制轴线，对墙、柱要放五条控制线，一条轴线、两条墙柱截面边线、两条模板控制线。2.2、材料准备1.各类材料、工具、劳动力以及防护用具施工前到位。2.根据施工期间的工程量，施工进度，确定材料的数量及进场时间，由专人负责，确保材料按时进场，并妥善保管。3.对于发生变形、翘角、起皮及平面不平整的模板，应及时组织退场。4.原材料进场后应堆放整齐，上部覆盖严密，下部垫起架空，防止雨水淋泡。2.3、技术准备1．熟悉图纸，了解掌握模板的施工工艺，按图纸和项目部的施工进度计划合理安排材料、机具、人员进场施工。2．按施工方案和技术规程对操作者进行技术安全交底并下达具有可操作性、可实施的技术交底书。3．认真做好材料进场验收工作，复查材料材质证明，现场材料进场存储工作。4．做好模板施工的技术资料和施工过程中的检验记录，并及时收集和整理上述资料，以保证技术资料的及时、准确、完整。3、模板的施工工艺3.1、模板安装前的准备工作a、模板安装前作好模板的定位基准线，并以该轴线为起点，引出每条轴线，并根据轴线和施工图用墨线弹出模板的内边线、边线和外侧控制线，以便于模板的安装和校正。b、梁模板轴线定位方法：把经纬仪架设在轴线偏1米的控制线上，在柱顶处用外伸尺的方法，在柱模板上用红笔画出轴线位置点，然后根据此轴线点再进行其它测量定位工作。c、作好标高测量工作用水准仪把建筑物水平标高根据实际标高的要求，直接引测到安装位置。d、设置模板定位基准墙体上部和柱模可根据构件断面尺寸切割一定长度钢筋头，点焊在预留插筋上，作为模板定位筋，可以保证钢筋保护层与模板位置的准确。e、按施工需用的模板及配件，对其规格、数量逐项清点检查，未经修复的部件不得使用。f、经检查合格后的模板，应按照安装程序进行堆放。底层要加垫木，模板底层要垫离地面不小于10Cm。g、竖向模板安装的底面要平整，防止漏浆。h、在每次拆模之后，要清理模板，并刷脱模剂。3.2、模板施工程序1、墙柱模板施工程序基层清理→放模板支设要求的50线→柱模板吊装就位→安装模板上、中、下柱箍以及柱模斜撑→核正模板的位置、垂直度、平整度→安装其它墙...
