IBM新一代X86服务器强大的IMM集成管理模块使用指南VIP专享VIP免费

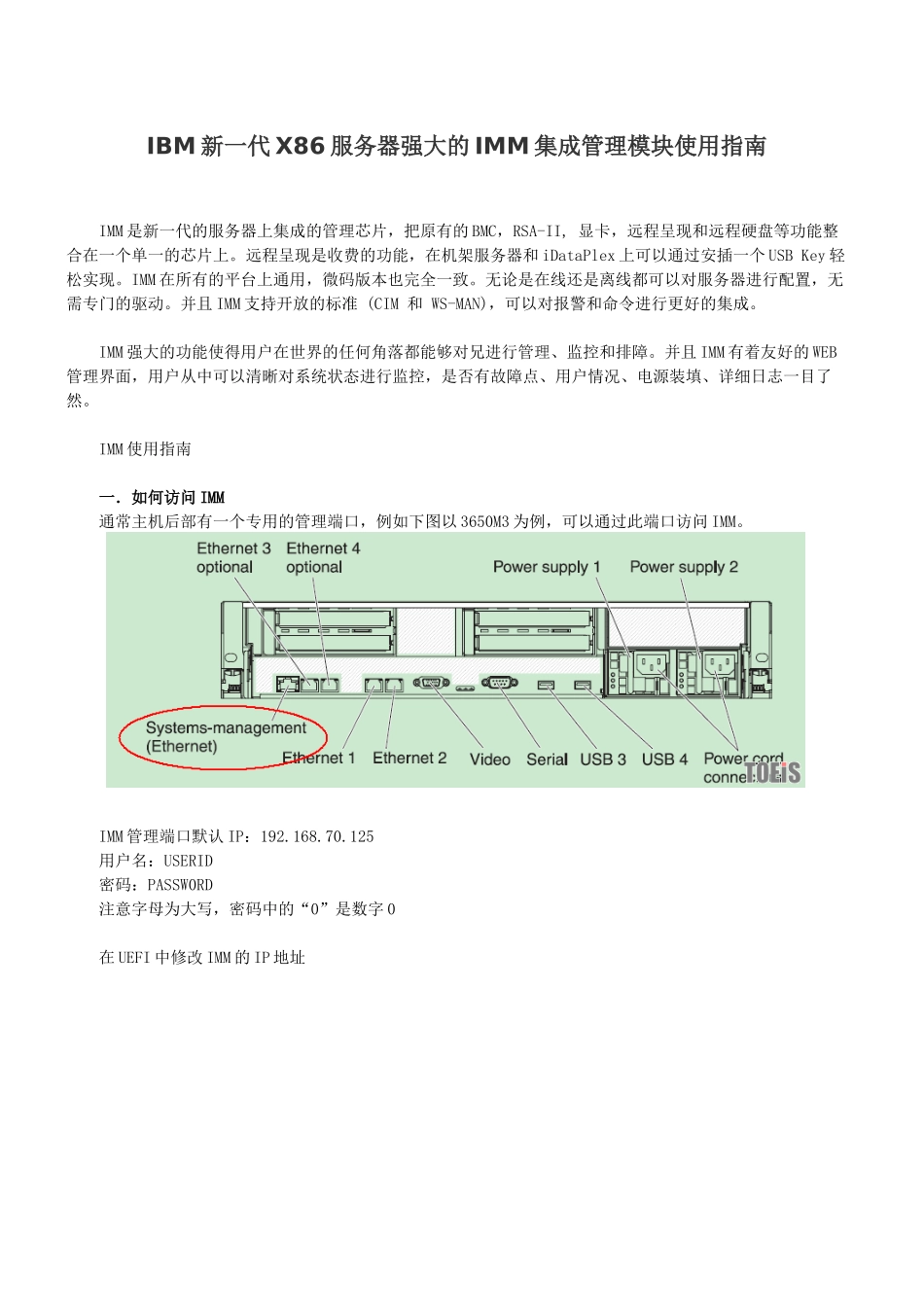

IBM新一代X86服务器强大的IMM集成管理模块使用指南IMM是新一代的服务器上集成的管理芯片，把原有的BMC，RSA-II,显卡，远程呈现和远程硬盘等功能整合在一个单一的芯片上。远程呈现是收费的功能，在机架服务器和iDataPlex上可以通过安插一个USBKey轻松实现。IMM在所有的平台上通用，微码版本也完全一致。无论是在线还是离线都可以对服务器进行配置，无需专门的驱动。并且IMM支持开放的标准(CIM和WS-MAN)，可以对报警和命令进行更好的集成。IMM强大的功能使得用户在世界的任何角落都能够对兄进行管理、监控和排障。并且IMM有着友好的WEB管理界面，用户从中可以清晰对系统状态进行监控，是否有故障点、用户情况、电源装填、详细日志一目了然。IMM使用指南一．如何访问IMM通常主机后部有一个专用的管理端口，例如下图以3650M3为例，可以通过此端口访问IMM。IMM管理端口默认IP：192.168.70.125用户名：USERID密码：PASSW0RD注意字母为大写，密码中的“0”是数字0在UEFI中修改IMM的IP地址在开机自检的过程中根据提示按F1进入UEFI设置，在UEFI中进入SystemSetting->IntegratedManagementModule->Networkconfiguration。在输入需要修改的IP地址后，选择SaveNetworkSettings在IE中输入IP地址即可访问IMM管理界面二．IMM主要功能介绍Systemstatus查看服务器的健康状况，包括温度、电压和风扇状态等。VirtualLightPath查看服务器光通路诊断板上是否有告警。EventLog可以查看服务器的日志信息，可以用SaveLogasTextFile另存日志信息为文本文件。VitalProductData查看服务器的型号序列号及各种微码版本。Power/Restart通过IMM控制开关服务器，包括定时开关机功能RemoteControl远程控制服务器终端，需要添加IBMVirtualMediaKey选件来实现此功能，大部分机型标配没有此选件。PXENetworkBoot设置服务器的PXE启动。FirmwareUpdate刷新服务器的UEFI和IMM的微码。SystemSettings设置IMM的时间日期，名字等基本信息。LoginProfiles为IMM添加除默认之外的其他用户。Alerts设置snmp告警等信息。SerialPort设置串口信息Portassignments定义IMM所使用的端口。NetworkInterfaces设置IMM的网络地址NetworkProtocols配置SNMP，DNS等网络协议Security配置SSL、SSH等安全协议ConfigurationFile备份和恢复IMM的配置文件RestoreDefaultSettings将IMM恢复默认设置RestratIMM重启IMMLogoff退出登录三．几个常用功能1．远程开关机选择Power/Restart选项可以实现远程开机、关机和重启在ScheduleDaily/WeeklyPowerandRestartActions中可以实现每天定时的开关服务器。2．通过IMM刷新服务器的UEFI/IMM微码选择FirmwareUpdate，然后在浏览中选中微码刷新文件，此处以3650M3的UEFI刷新为例，文件名为ibm_fw_uefi_d6e149a_windows_32-64.exe，注意刷新微码前服务器需要开机。选择文件后点选update，会出现上传微码的界面，完成后会有现有旧微码和新微码的信息，例如“ThecurrentbuildidisD6E148B.YouwillbeinstallingD6E149Abuildid”点击continue会开始刷新进程3．远程终端功能此功能需要添加IBMVirtualMediaKey选件来实现此功能，大部分机型标配没有此选件。同时要求打开远程控制的客户机（登录IMM界面的台式机或者笔记本，不是指控制的目标服务器）需要安装JRE（JavaRuntimeEnvironment）软件，可以到java网站下载http://www.java.com/zh_CN/打开菜单中的RemoteConsole页面，如果只允许一个用户连接到服务器终端选择StartRemoteControlinSingleUserMode；如允许多用户同时连接选择StartRemoteControlinMulti-userMode。选择后可以打开终端窗口，可以对服务器的终端进行控制。虚拟媒体功能利用IMM的虚拟媒体功能可以将本地PC机、笔记本上的光驱/软驱、或者iso/img镜像文件远程的挂载给服务器使用。在虚拟媒体窗口中选中要挂载到远程服务器的光驱前面的Map选项，然后选择右边的MountSelected按钮，就可以实现把本地的光驱挂载到服务器上，比如例子中将本地插有windows2003光盘的光驱F挂载到服务器上，服务器启动后就可以从挂载的光驱启动安装windows操作系统了。选择AddImage可以将本地的iso/img镜像挂载到远程服务器上。
