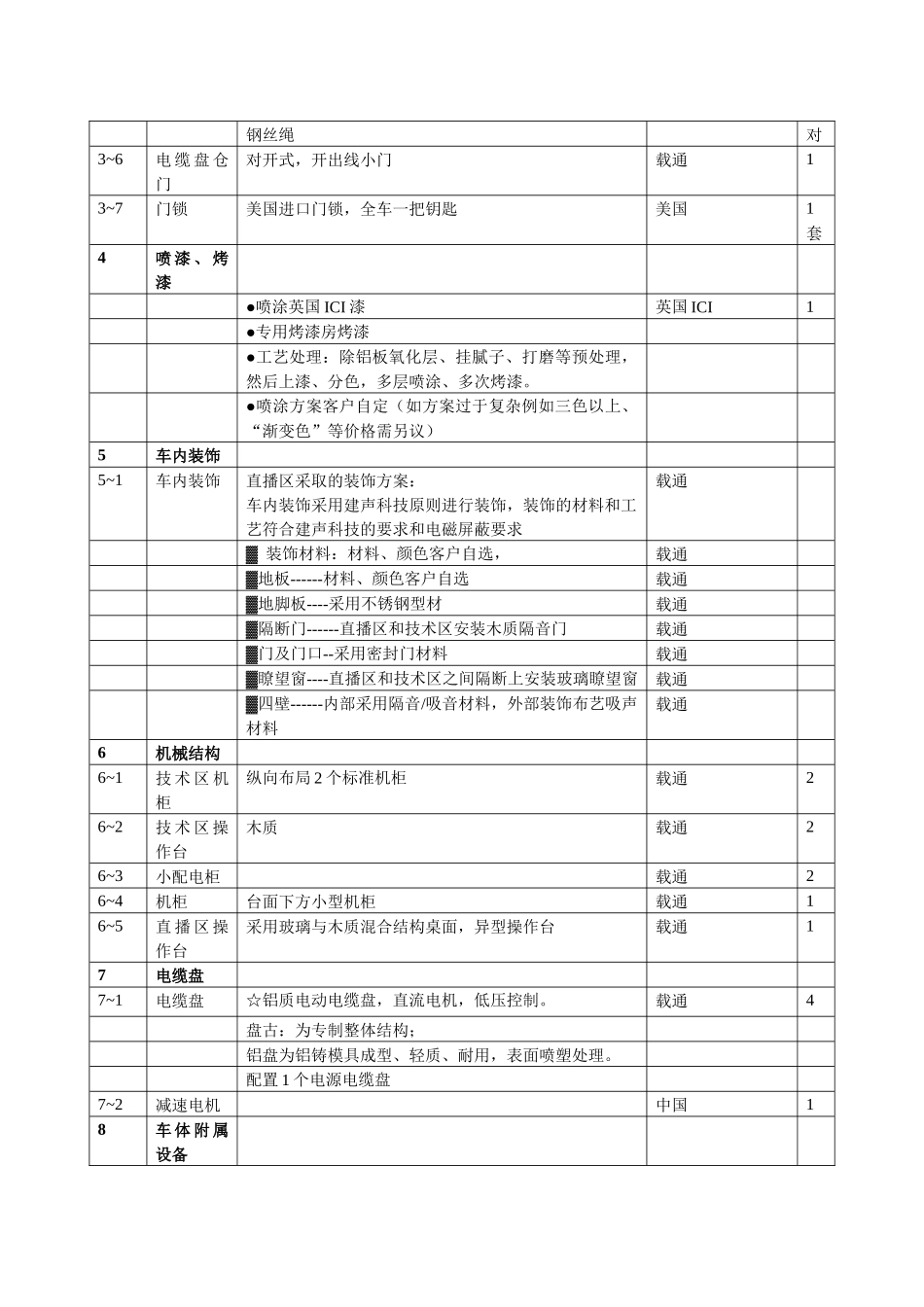

山东广播电台卫星直播车车体分项清单序号设备名称规格型号制造商名称(产地)数量1车体1~1车底盘型号:TGM18.280/4×2轴距:5775mm后悬:3075mm发动机功率:280马力/206kW排放标准:欧4德国MAN11~2液压稳定系统美国原装进口HWH公司电控液压支撑:每个支撑腿支撑重量6T包括:4个支撑腿、液压泵和电动/手动控制装置、电磁阀、油管等附属件。美国HWH1套2车体改造2~1底盘除锈车底盘采用“专用底盘漆”除锈、防锈蚀处理载通2~2厢体外观尺寸长*宽*高:详见布局图车厢体载通2~3厢体骨架厢体支撑骨架采用铝骨架,铝蒙皮。载通2~4主骨架厢体支撑骨架采用厚40mmX50mm无缝铝合金矩型管,进行铝丝焊接、矫形、平整成型。强度高、不变形。载通2~5副骨架副骨架:采用材料、处理工艺同主骨架载通2~6厢体外蒙皮□整个骨架外蒙皮采用3mm厚航空铝板平整焊接、胶合,铝丝焊接、打磨。表面蒙皮平整度高载通2~7厢体内蒙板内蒙板材采用金属材料----防装饰的异味载通2~8厢体内部填充隔热、保温、静音处理蒙皮内部喷涂防震胶;防电磁干扰处理,屏磁处理;整车(特别是车顶)蒙皮接缝焊接饱满,并用进口防水胶严格密封载通2~9侧拉平台及抽拉梯在右侧设推拉平台载通1套2~10□推拉平台配有一抽拉蹬车梯2~11□平台上翻折式扶手,方便上下车2~12□平台上蒙花纹铝板2~13登顶梯云梯载通12~14车顶护栏车顶平台上安装车顶护栏载通13车厢体各种门3~1工作门铝型材门载通13~2下仓门上翻式,车厢体左右侧下仓,每个门配支撑杆一付载通83~3发电机仓上翻式,每个门配支撑杆一付载通23~4空调仓门上翻式,安装散热百页窗,每个门配支撑杆一付载通23~5维修门上下对开式,机柜后部用维修门,上门配支撑杆一付和载通1钢丝绳对3~6电缆盘仓门对开式,开出线小门载通13~7门锁美国进口门锁,全车一把钥匙美国1套4喷漆、烤漆●喷涂英国ICI漆英国ICI1●专用烤漆房烤漆●工艺处理:除铝板氧化层、挂腻子、打磨等预处理,然后上漆、分色,多层喷涂、多次烤漆。●喷涂方案客户自定(如方案过于复杂例如三色以上、“渐变色”等价格需另议)5车内装饰5~1车内装饰直播区采取的装饰方案:车内装饰采用建声科技原则进行装饰,装饰的材料和工艺符合建声科技的要求和电磁屏蔽要求载通▓装饰材料:材料、颜色客户自选,载通▓地板------材料、颜色客户自选载通▓地脚板----采用不锈钢型材载通▓隔断门------直播区和技术区安装木质隔音门载通▓门及门口--采用密封门材料载通▓瞭望窗----直播区和技术区之间隔断上安装玻璃瞭望窗载通▓四壁------内部采用隔音/吸音材料,外部装饰布艺吸声材料载通6机械结构6~1技术区机柜纵向布局2个标准机柜载通26~2技术区操作台木质载通26~3小配电柜载通26~4机柜台面下方小型机柜载通16~5直播区操作台采用玻璃与木质混合结构桌面,异型操作台载通17电缆盘7~1电缆盘☆铝质电动电缆盘,直流电机,低压控制。载通4盘古:为专制整体结构;铝盘为铝铸模具成型、轻质、耐用,表面喷塑处理。配置1个电源电缆盘7~2减速电机中国18车体附属设备8~1雨搭FIAMMA电动和手动2米意大利FIAMMA18~2信号接口机柜19英寸标准机柜10U载通18~3倒车电视安装和观看方式均和普通中置倒车镜一样中国18~4GPS纽曼18~5车顶接线盒载通18~6工作椅轻便耐用,颜色和样式与车内装饰风格统一中国58~7烟雾报警烟雾报警器SS—168型中国1套8~8灭火器及紧急逃生措施灭火器及指示标牌中国1套9空调系统9~2空调机大金空调机风道浸淋式3p日本大金2空调风道/风口采用“风道、浸淋式”空调系统具有冷热送风道,回风道,排水道.新鲜空气循环道,"出风口'不产生冷疑水,每个机柜后部分别安装出风口,风叶可调节.工作区及设备机柜的进风量及温度可独立控制.载通1套10照明系统10~1照明系统直流辅助系统中国储物箱照明,外接口盘照明,电缆仓照明,车外照明,应急照明。照明所使用的电瓶配有专用充电器和开关。均采用直流供电。交流照明系统车内总体照明:射灯、日光灯。检修照明:机柜后部及需维护的地方安置维修灯工作照明:☆区域照明-----平面照明灯,可调投射灯车外照明:车厢外围安装场地灯,示宽灯、侧标志灯、尾灯、锁灯、梯灯、高位刹车灯11配电系统供电系统整个供...
