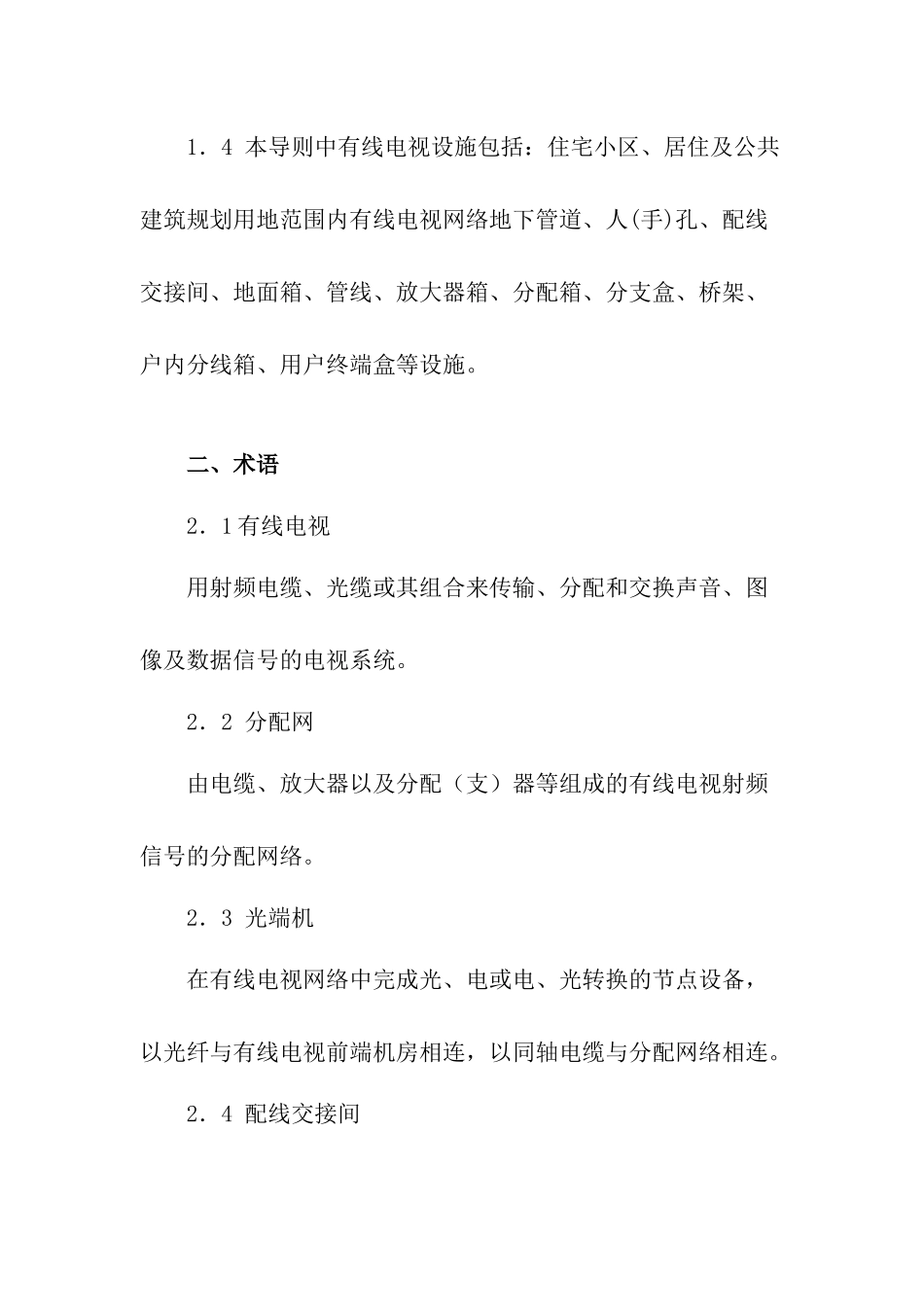

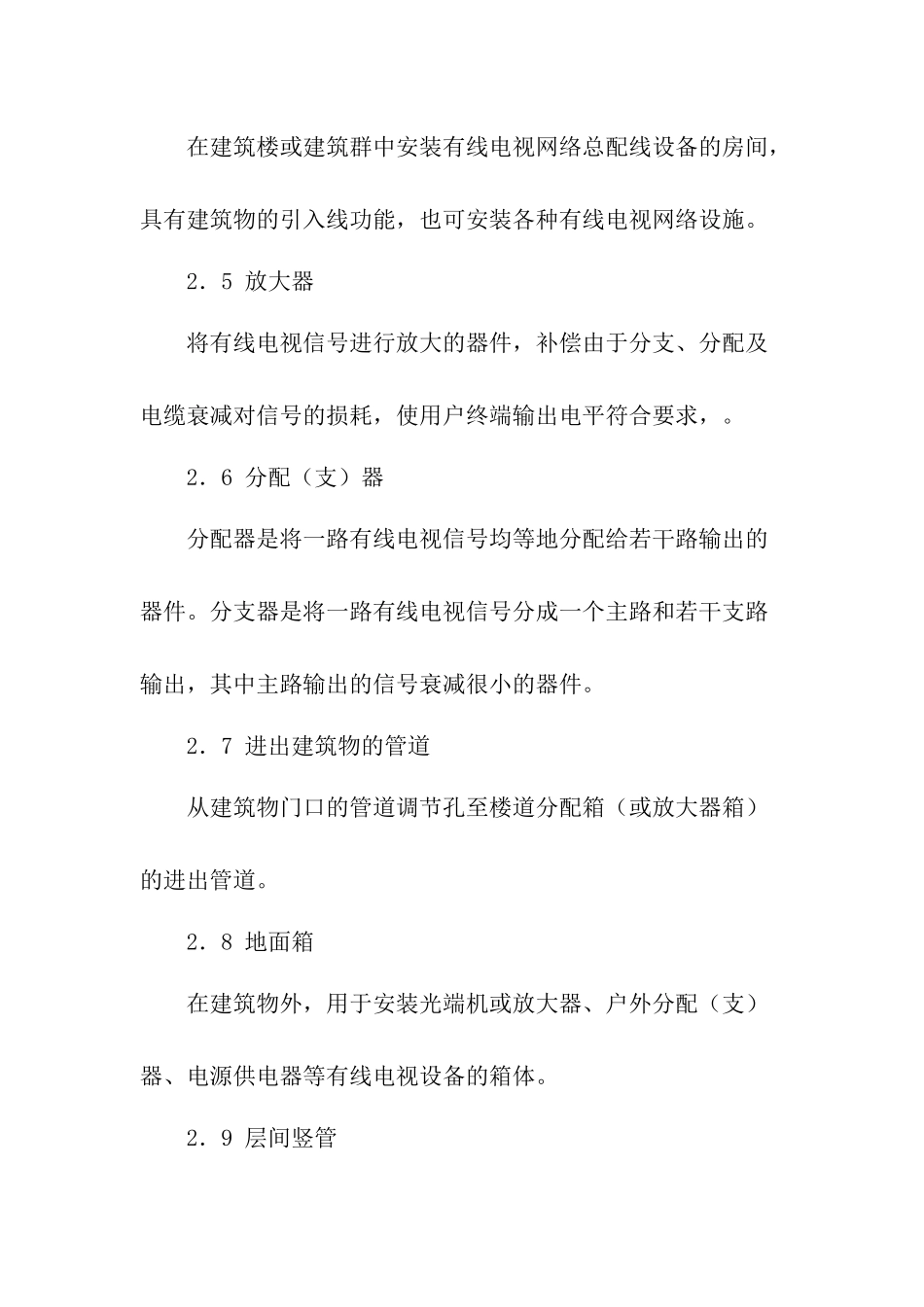

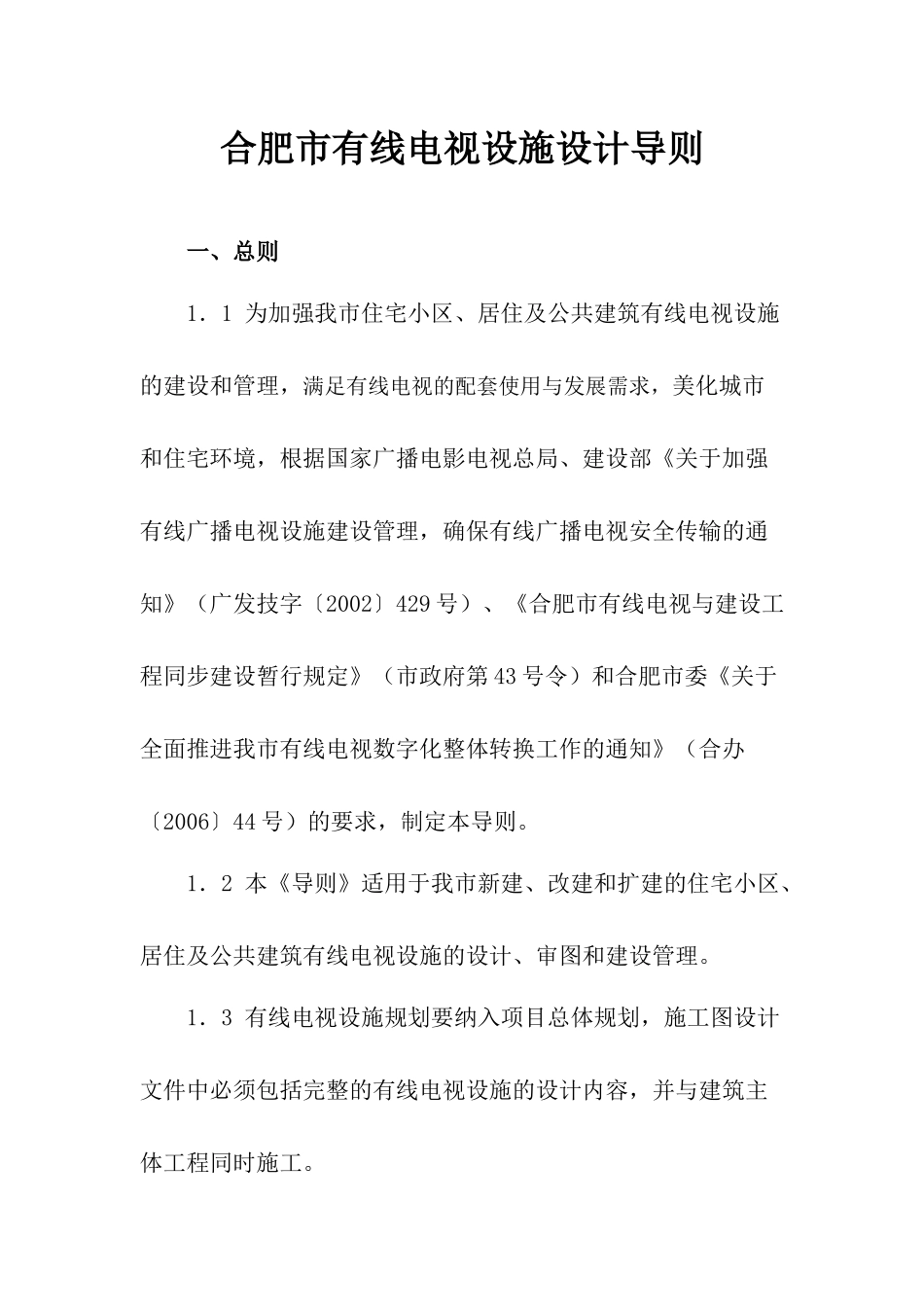

合肥市有线电视设施设计导则一、总则1．1为加强我市住宅小区、居住及公共建筑有线电视设施的建设和管理，满足有线电视的配套使用与发展需求，美化城市和住宅环境，根据国家广播电影电视总局、建设部《关于加强有线广播电视设施建设管理，确保有线广播电视安全传输的通知》（广发技字〔2002〕429号）、《合肥市有线电视与建设工程同步建设暂行规定》（市政府第43号令）和合肥市委《关于全面推进我市有线电视数字化整体转换工作的通知》（合办〔2006〕44号）的要求，制定本导则。1．2本《导则》适用于我市新建、改建和扩建的住宅小区、居住及公共建筑有线电视设施的设计、审图和建设管理。1．3有线电视设施规划要纳入项目总体规划，施工图设计文件中必须包括完整的有线电视设施的设计内容，并与建筑主体工程同时施工。1．4本导则中有线电视设施包括：住宅小区、居住及公共建筑规划用地范围内有线电视网络地下管道、人(手)孔、配线交接间、地面箱、管线、放大器箱、分配箱、分支盒、桥架、户内分线箱、用户终端盒等设施。二、术语2．1有线电视用射频电缆、光缆或其组合来传输、分配和交换声音、图像及数据信号的电视系统。2．2分配网由电缆、放大器以及分配（支）器等组成的有线电视射频信号的分配网络。2．3光端机在有线电视网络中完成光、电或电、光转换的节点设备，以光纤与有线电视前端机房相连，以同轴电缆与分配网络相连。2．4配线交接间在建筑楼或建筑群中安装有线电视网络总配线设备的房间，具有建筑物的引入线功能，也可安装各种有线电视网络设施。2．5放大器将有线电视信号进行放大的器件，补偿由于分支、分配及电缆衰减对信号的损耗，使用户终端输出电平符合要求，。2．6分配（支）器分配器是将一路有线电视信号均等地分配给若干路输出的器件。分支器是将一路有线电视信号分成一个主路和若干支路输出，其中主路输出的信号衰减很小的器件。2．7进出建筑物的管道从建筑物门口的管道调节孔至楼道分配箱（或放大器箱）的进出管道。2．8地面箱在建筑物外，用于安装光端机或放大器、户外分配（支）器、电源供电器等有线电视设备的箱体。2．9层间竖管由低层至顶楼的垂直管道。2．10分支盒连接层间竖管和入户管，用于辅助穿线及用户接入的连接盒。2．11桥架由托盘、线槽或梯架的直线段、弯通、附件以及支、吊架等构成，用于支承线缆的具有连续的刚性结构系统的总称。三、分配网组团、光端机和配线交接间的设计3．1分配网组团。按每300户一500户作为一个分配网组团进行规划，并应满足住宅小区、居住及公共建筑总体规划的户数要求。3．2光端机。每个分配网组团设置一台光端机，住宅区内其位置宜设在分配网组团的中心，公共建筑内光端机宜设置于弱电间。3．3配线交接间。超过800户的住宅小区应设立一个有线电视配线交接间，用于安装配线设施、交换传输、监控、供电等设备和网络扩容升级。配线交接间的建筑面积应满足表3.3的要求：表3.3配线交接间面积建筑规模（户）800-15001500-20002000-3000＞3000配线交接间面积（M2）20-3030-4040-5060-70配线交接间的电源应采用交流220V专线供电，用电量为3kW；配线交接间应设接地装置，接地电阻≤4。公共建筑有线电视配线交接间可与弱电间共用。四、建筑物外有线电视管道设计4．1管线位置。有线电视线路进线的位置应符合有线电视传输覆盖网的总体规划。管线位置应按照规划条件设定。4．2与其它管道的距离。有线电视管道与其它管道、建筑物的最小净距，应按附录二的规定执行。4．3管道埋深。有线电视管道的埋深不小于0.7M。4．4管径。建筑物外可采用钢管、PVC管，管径不小于Ф100mm。4．5进出建筑物的管道。进出建筑物的管道宜采用两根管径不小于Ф32mm的钢管，并做防腐处理。4．6人(手)孔。有线电视管道的人(手)孔分为大号孔和调节孔。大号孔的内径规格：长900mm×宽800mm×深1000mm；调节孔的内径规格：长500mm×宽500mm×深700mm。下列情况应采用大号孔:（1）在管线转弯处；（2）穿越道路的两侧；（3）直线距离超过１２０米。下列情况应采用调节孔:（1）引入建筑物的接入口；(2)缆线引上、引下的地方。人(手)孔宜设置在绿化带或人行道内。4...
