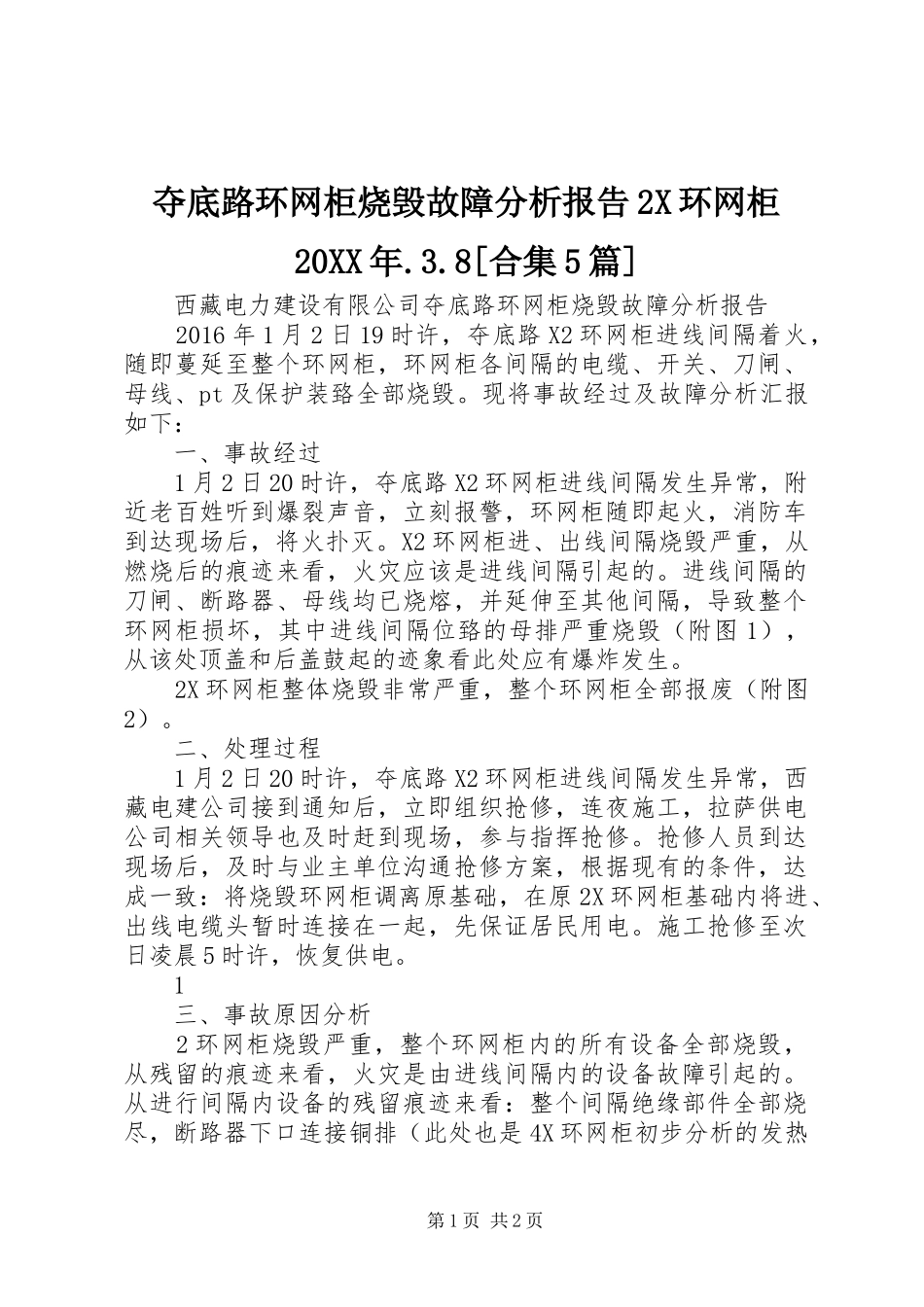

夺底路环网柜烧毁故障分析报告2X环网柜20XX年.3.8[合集5篇]西藏电力建设有限公司夺底路环网柜烧毁故障分析报告2016年1月2日19时许，夺底路X2环网柜进线间隔着火，随即蔓延至整个环网柜，环网柜各间隔的电缆、开关、刀闸、母线、pt及保护装臵全部烧毁。现将事故经过及故障分析汇报如下：一、事故经过1月2日20时许，夺底路X2环网柜进线间隔发生异常，附近老百姓听到爆裂声音，立刻报警，环网柜随即起火，消防车到达现场后，将火扑灭。X2环网柜进、出线间隔烧毁严重，从燃烧后的痕迹来看，火灾应该是进线间隔引起的。进线间隔的刀闸、断路器、母线均已烧熔，并延伸至其他间隔，导致整个环网柜损坏，其中进线间隔位臵的母排严重烧毁（附图1），从该处顶盖和后盖鼓起的迹象看此处应有爆炸发生。2X环网柜整体烧毁非常严重，整个环网柜全部报废（附图2）。二、处理过程1月2日20时许，夺底路X2环网柜进线间隔发生异常，西藏电建公司接到通知后，立即组织抢修，连夜施工，拉萨供电公司相关领导也及时赶到现场，参与指挥抢修。抢修人员到达现场后，及时与业主单位沟通抢修方案，根据现有的条件，达成一致：将烧毁环网柜调离原基础，在原2X环网柜基础内将进、出线电缆头暂时连接在一起，先保证居民用电。施工抢修至次日凌晨5时许，恢复供电。1三、事故原因分析2环网柜烧毁严重，整个环网柜内的所有设备全部烧毁，从残留的痕迹来看，火灾是由进线间隔内的设备故障引起的。从进行间隔内设备的残留痕迹来看：整个间隔绝缘部件全部烧尽，断路器下口连接铜排（此处也是4X环网柜初步分析的发热第1页共2页点，两处是不同环网柜相同位臵）自身有明显的过热过火的痕迹，铜排颜色发生了变化（附图3），初步判断此处是发热点。另外进线间隔位臵的母排绝缘已经烧熔炸开，部分母排已裸露出来（附图1），从此情况来看，不应是瞬间造成的，因为瞬间炸裂成图片中的样子，该处会有明显的撕裂痕迹，根据一般经验，该处应有较长一段时间的发热，待母排绝缘层升温融化，绝缘达不到要求，母排再瞬间炸裂，裸露出母排，并造成顶盖和后盖呈鼓起状。一次电流有异常致母排及前述铜排严重发热且持续时间较长，开关理应断开，但不知什么原因，在进线间隔发生异常的时候，柜内开关并未及时切断电流，致使母排持续发热，事故蔓延。这应该是整个环网柜全部报废的原因。23附图12X环网柜进线间隔母排残留现状4附图22X环网柜残留现状5附图32X环网柜进、出线间隔已全部烧毁（图中红圈内铜导体因过热过火颜色和形状发生变化）6第2页共2页
