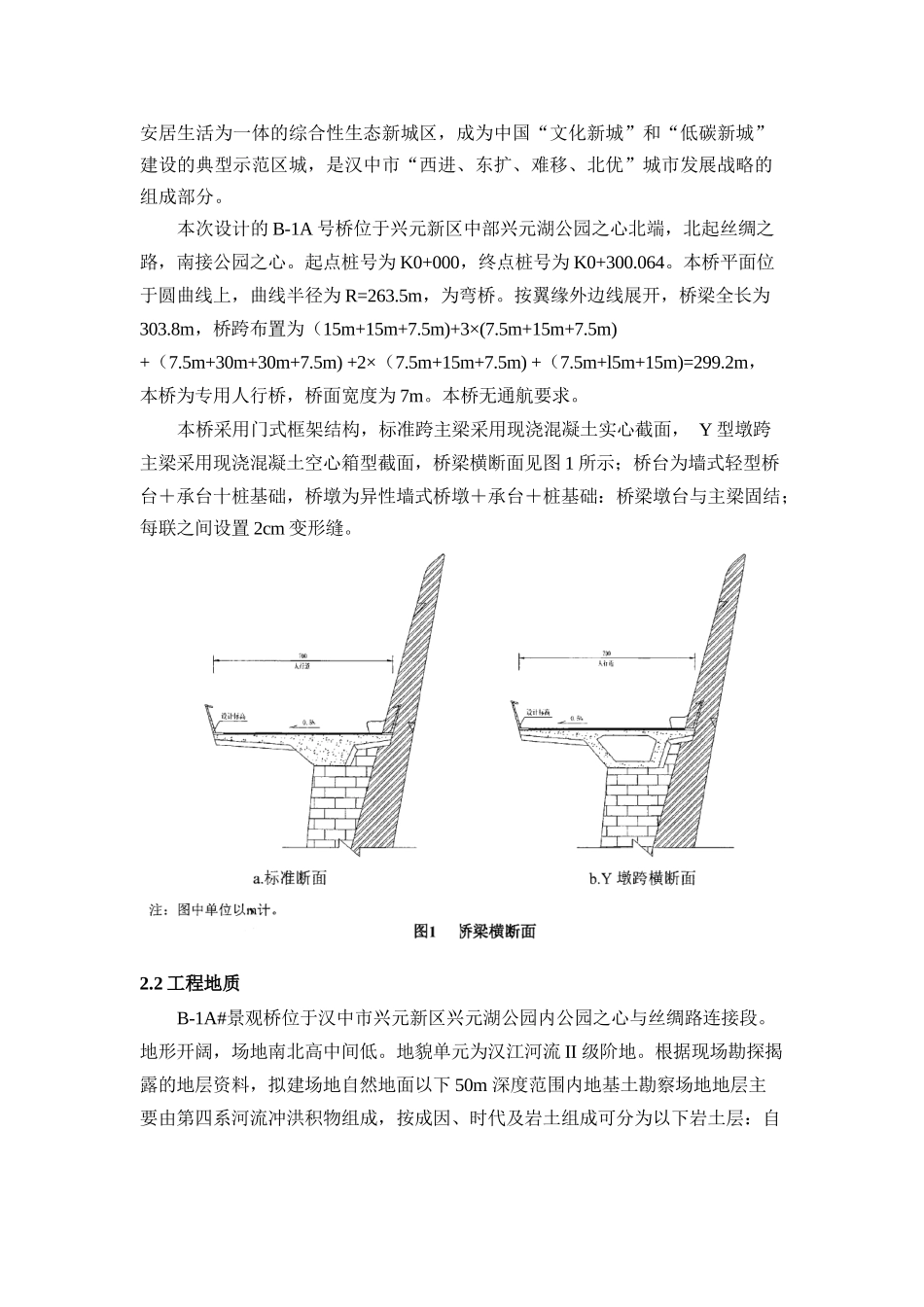

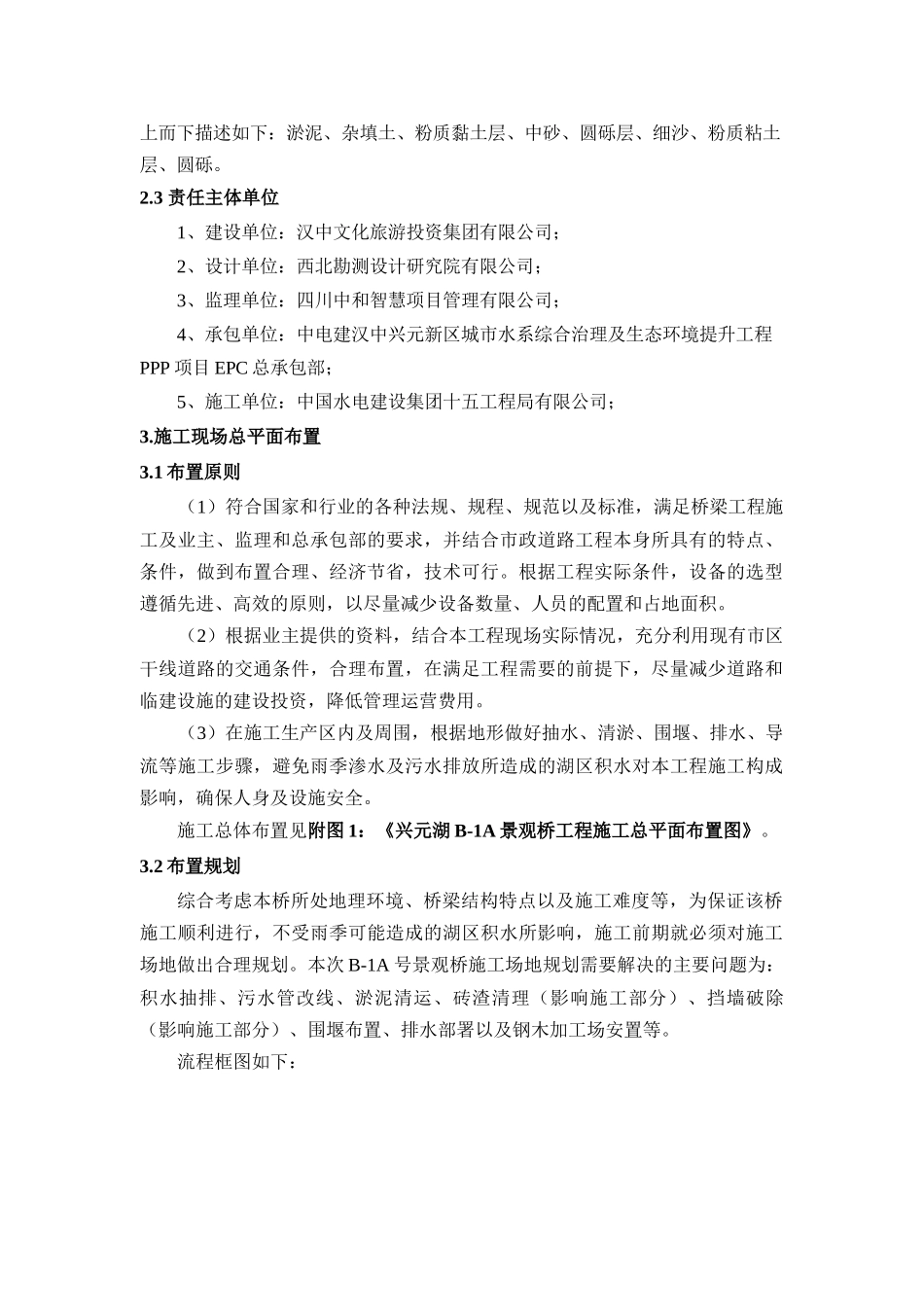

1.编制依据1)、汉中市兴元新区兴元湖B1-A号景观桥施工设计图纸;2)、《公路桥涵施工技术规范》JTG/TF50-2011;3)、《城市桥梁工程施工与质量验收规范》CJJ2-2008;4)、《公路桥涵施工技术规范实施手册》JTG/TF50-2011;5)、《公路工程施工安全技术规范》JTGF90-2015;6)、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;7)、《建筑施工计算手册》;8)、《工程测量规范》GB50026-2007;9)、《建筑施工模板安全技术规范》JGJ162-2008;10)、《施工现场临时用电安全技术规范》JGJ46-2012;11)、《建筑地基基础工程施工质量验收规范》GB50202-2003;12)、《混凝土结构工程施工规范》GB50666-2011;13)、《建筑结构荷载规范》GB50009-2012;14)、《建筑地基基础工程施工质量验收规范》CB50202-2002;15)、《钢结构设计规范》GB50017-2003;16)、图纸会审纪要;17)、已批复的《关于在玄武桥北增加变压器的联系单》(XYH-2017-007号)已批复的《关于兴元湖B1-A景观桥桩基侵占已成型驳岸挡墙事实的联系单》(XYH-2017-021号)已批复的《关于解决贵司污水管线持续向B1-A施工区域排放污水的联系(XYH-2017-027号)已批复的的《关于确认湖滨商业处湖区积水抽排事宜的联系单》(XYH-2017-044号)2.工程概况2.1工程简介汉中市兴汉新区位于汉中市城区以北,规划总面积约27.7平方公里。新区以汉中享誉世界的文化为依托,以文化旅游为核心,以城乡统筹和城市可持续发展为基本立足点,建设集文化产业、旅游观光、休闲度假、康体医疗、商贸会展、安居生活为一体的综合性生态新城区,成为中国“文化新城”和“低碳新城”建设的典型示范区城,是汉中市“西进、东扩、难移、北优”城市发展战略的组成部分。本次设计的B-1A号桥位于兴元新区中部兴元湖公园之心北端,北起丝绸之路,南接公园之心。起点桩号为K0+000,终点桩号为K0+300.064。本桥平面位于圆曲线上,曲线半径为R=263.5m,为弯桥。按翼缘外边线展开,桥梁全长为303.8m,桥跨布置为(15m+15m+7.5m)+3×(7.5m+15m+7.5m)+(7.5m+30m+30m+7.5m)+2×(7.5m+15m+7.5m)+(7.5m+l5m+15m)=299.2m,本桥为专用人行桥,桥面宽度为7m。本桥无通航要求。本桥采用门式框架结构,标准跨主梁采用现浇混凝土实心截面,Y型墩跨主梁采用现浇混凝土空心箱型截面,桥梁横断面见图1所示;桥台为墙式轻型桥台+承台十桩基础,桥墩为异性墙式桥墩+承台+桩基础:桥梁墩台与主梁固结;每联之间设置2cm变形缝。2.2工程地质B-1A#景观桥位于汉中市兴元新区兴元湖公园内公园之心与丝绸路连接段。地形开阔,场地南北高中间低。地貌单元为汉江河流II级阶地。根据现场勘探揭露的地层资料,拟建场地自然地面以下50m深度范围内地基土勘察场地地层主要由第四系河流冲洪积物组成,按成因、时代及岩土组成可分为以下岩土层:自上而下描述如下:淤泥、杂填土、粉质黏土层、中砂、圆砾层、细沙、粉质粘土层、圆砾。2.3责任主体单位1、建设单位:汉中文化旅游投资集团有限公司;2、设计单位:西北勘测设计研究院有限公司;3、监理单位:四川中和智慧项目管理有限公司;4、承包单位:中电建汉中兴元新区城市水系综合治理及生态环境提升工程PPP项目EPC总承包部;5、施工单位:中国水电建设集团十五工程局有限公司;3.施工现场总平面布置3.1布置原则(1)符合国家和行业的各种法规、规程、规范以及标准,满足桥梁工程施工及业主、监理和总承包部的要求,并结合市政道路工程本身所具有的特点、条件,做到布置合理、经济节省,技术可行。根据工程实际条件,设备的选型遵循先进、高效的原则,以尽量减少设备数量、人员的配置和占地面积。(2)根据业主提供的资料,结合本工程现场实际情况,充分利用现有市区干线道路的交通条件,合理布置,在满足工程需要的前提下,尽量减少道路和临建设施的建设投资,降低管理运营费用。(3)在施工生产区内及周围,根据地形做好抽水、清淤、围堰、排水、导流等施工步骤,避免雨季渗水及污水排放所造成的湖区积水对本工程施工构成影响,确保人身及设施安全。施工总体布置见附图1:《兴元湖B-1A景观桥工程施工总平面布置图》。3.2布...
