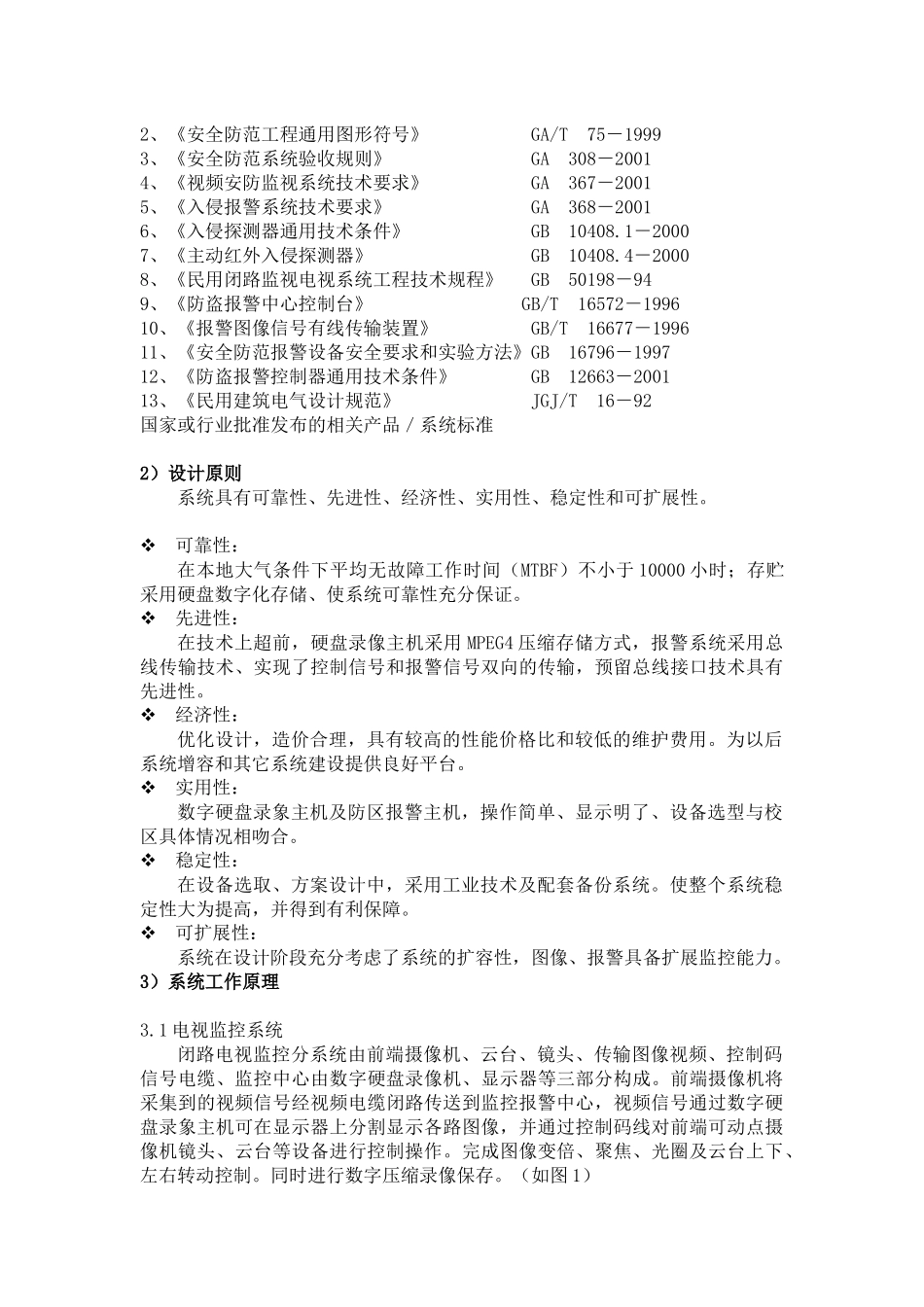

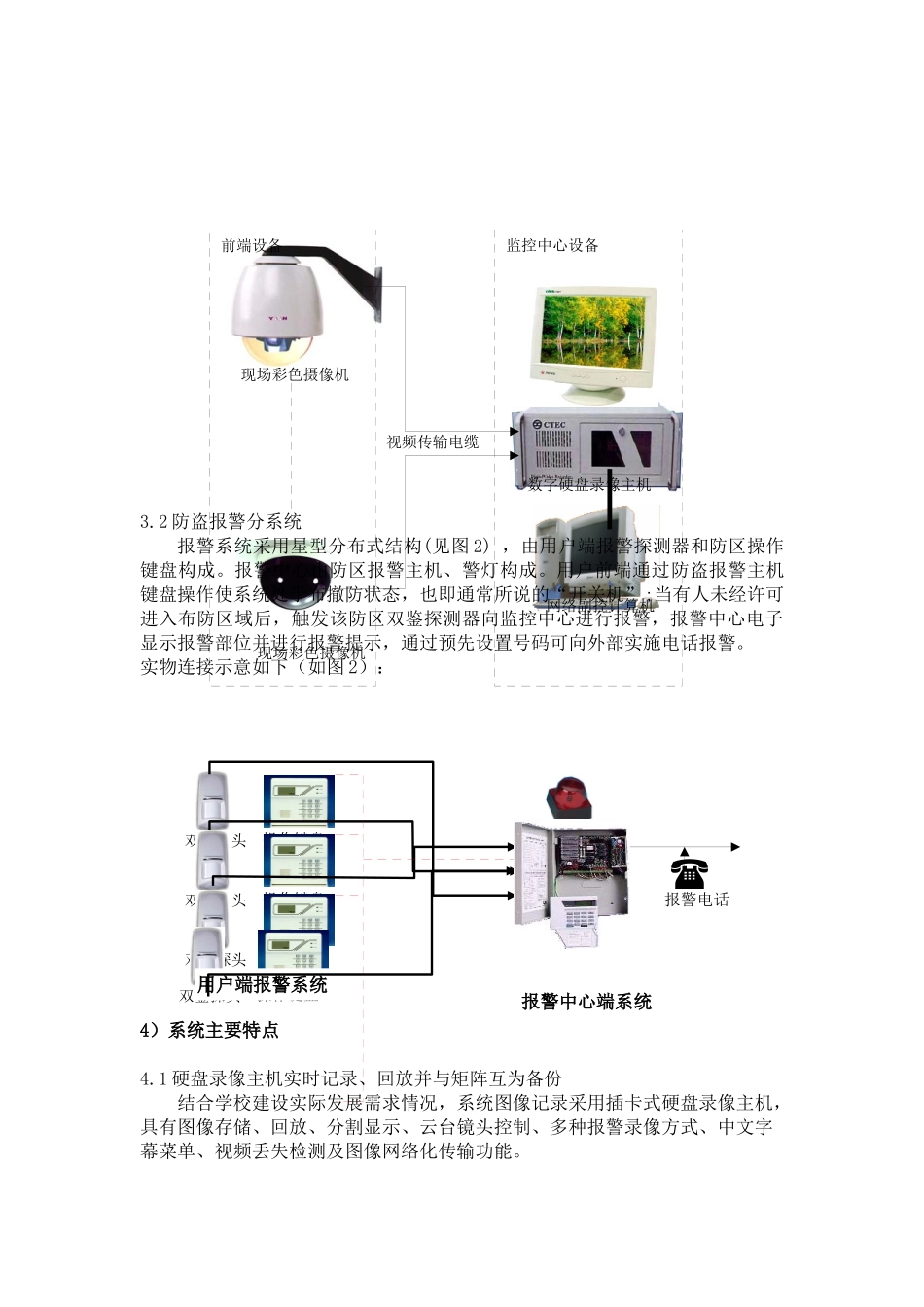

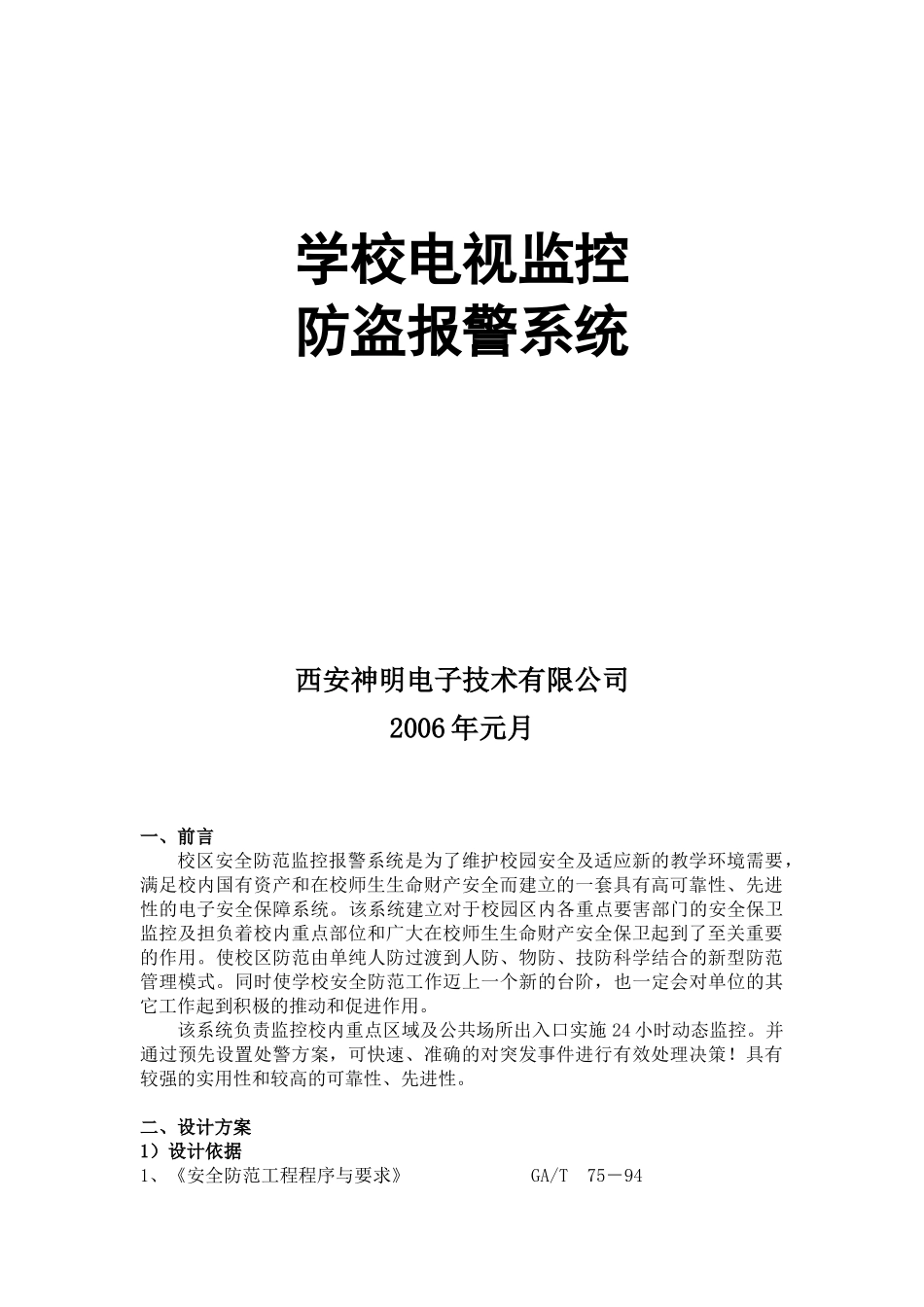

学校电视监控防盗报警系统西安神明电子技术有限公司2006年元月一、前言校区安全防范监控报警系统是为了维护校园安全及适应新的教学环境需要,满足校内国有资产和在校师生生命财产安全而建立的一套具有高可靠性、先进性的电子安全保障系统。该系统建立对于校园区内各重点要害部门的安全保卫监控及担负着校内重点部位和广大在校师生生命财产安全保卫起到了至关重要的作用。使校区防范由单纯人防过渡到人防、物防、技防科学结合的新型防范管理模式。同时使学校安全防范工作迈上一个新的台阶,也一定会对单位的其它工作起到积极的推动和促进作用。该系统负责监控校内重点区域及公共场所出入口实施24小时动态监控。并通过预先设置处警方案,可快速、准确的对突发事件进行有效处理决策!具有较强的实用性和较高的可靠性、先进性。二、设计方案1)设计依据1、《安全防范工程程序与要求》GA/T75-942、《安全防范工程通用图形符号》GA/T75-19993、《安全防范系统验收规则》GA308-20014、《视频安防监视系统技术要求》GA367-20015、《入侵报警系统技术要求》GA368-20016、《入侵探测器通用技术条件》GB10408.1-20007、《主动红外入侵探测器》GB10408.4-20008、《民用闭路监视电视系统工程技术规程》GB50198-949、《防盗报警中心控制台》GB/T16572-199610、《报警图像信号有线传输装置》GB/T16677-199611、《安全防范报警设备安全要求和实验方法》GB16796-199712、《防盗报警控制器通用技术条件》GB12663-200113、《民用建筑电气设计规范》JGJ/T16-92国家或行业批准发布的相关产品/系统标准2)设计原则系统具有可靠性、先进性、经济性、实用性、稳定性和可扩展性。可靠性:在本地大气条件下平均无故障工作时间(MTBF)不小于10000小时;存贮采用硬盘数字化存储、使系统可靠性充分保证。先进性:在技术上超前,硬盘录像主机采用MPEG4压缩存储方式,报警系统采用总线传输技术、实现了控制信号和报警信号双向的传输,预留总线接口技术具有先进性。经济性:优化设计,造价合理,具有较高的性能价格比和较低的维护费用。为以后系统增容和其它系统建设提供良好平台。实用性:数字硬盘录象主机及防区报警主机,操作简单、显示明了、设备选型与校区具体情况相吻合。稳定性:在设备选取、方案设计中,采用工业技术及配套备份系统。使整个系统稳定性大为提高,并得到有利保障。可扩展性:系统在设计阶段充分考虑了系统的扩容性,图像、报警具备扩展监控能力。3)系统工作原理3.1电视监控系统闭路电视监控分系统由前端摄像机、云台、镜头、传输图像视频、控制码信号电缆、监控中心由数字硬盘录像机、显示器等三部分构成。前端摄像机将采集到的视频信号经视频电缆闭路传送到监控报警中心,视频信号通过数字硬盘录象主机可在显示器上分割显示各路图像,并通过控制码线对前端可动点摄像机镜头、云台等设备进行控制操作。完成图像变倍、聚焦、光圈及云台上下、左右转动控制。同时进行数字压缩录像保存。(如图1)网络副控计算机现场彩色摄像机数字硬盘录像主机现场彩色摄像机视频传输电缆前端设备监控中心设备双鉴探头操作键盘双鉴探头操作键盘双鉴探头操作键盘双鉴探头操作键盘3.2防盗报警分系统报警系统采用星型分布式结构(见图2),由用户端报警探测器和防区操作键盘构成。报警中心由防区报警主机、警灯构成。用户前端通过防盗报警主机键盘操作使系统处于布撤防状态,也即通常所说的“开关机”;当有人未经许可进入布防区域后,触发该防区双鉴探测器向监控中心进行报警,报警中心电子显示报警部位并进行报警提示,通过预先设置号码可向外部实施电话报警。实物连接示意如下(如图2):4)系统主要特点4.1硬盘录像主机实时记录、回放并与矩阵互为备份结合学校建设实际发展需求情况,系统图像记录采用插卡式硬盘录像主机,具有图像存储、回放、分割显示、云台镜头控制、多种报警录像方式、中文字幕菜单、视频丢失检测及图像网络化传输功能。报警中心端系统用户端报警系统报警主机警灯报警电话4.2专业显示器显示,效果直观监控中心采用显示器分割显示色彩逼真,显示直观,与主控中心...
