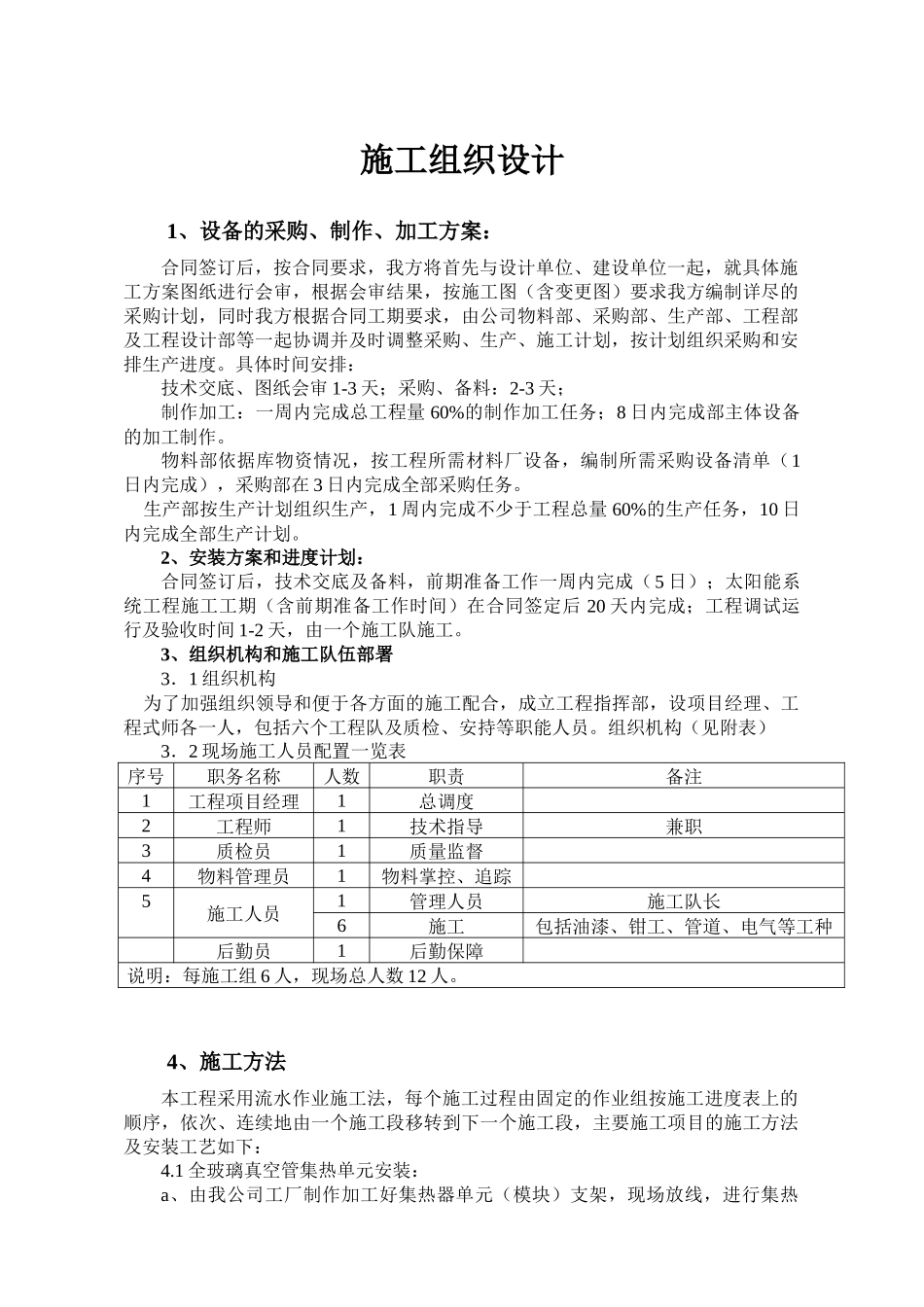

施工组织设计1、设备的采购、制作、加工方案：合同签订后，按合同要求，我方将首先与设计单位、建设单位一起，就具体施工方案图纸进行会审，根据会审结果，按施工图（含变更图）要求我方编制详尽的采购计划，同时我方根据合同工期要求，由公司物料部、采购部、生产部、工程部及工程设计部等一起协调并及时调整采购、生产、施工计划，按计划组织采购和安排生产进度。具体时间安排：技术交底、图纸会审1-3天；采购、备料：2-3天；制作加工：一周内完成总工程量60%的制作加工任务；8日内完成部主体设备的加工制作。物料部依据库物资情况，按工程所需材料厂设备，编制所需采购设备清单（1日内完成），采购部在3日内完成全部采购任务。生产部按生产计划组织生产，1周内完成不少于工程总量60%的生产任务，10日内完成全部生产计划。2、安装方案和进度计划：合同签订后，技术交底及备料，前期准备工作一周内完成（5日）；太阳能系统工程施工工期（含前期准备工作时间）在合同签定后20天内完成；工程调试运行及验收时间1-2天，由一个施工队施工。3、组织机构和施工队伍部署3．1组织机构为了加强组织领导和便于各方面的施工配合，成立工程指挥部，设项目经理、工程式师各一人，包括六个工程队及质检、安持等职能人员。组织机构（见附表）3．2现场施工人员配置一览表序号职务名称人数职责备注1工程项目经理1总调度2工程师1技术指导兼职3质检员1质量监督4物料管理员1物料掌控、追踪5施工人员1管理人员施工队长6施工包括油漆、钳工、管道、电气等工种后勤员1后勤保障说明：每施工组6人，现场总人数12人。4、施工方法本工程采用流水作业施工法，每个施工过程由固定的作业组按施工进度表上的顺序，依次、连续地由一个施工段移转到下一个施工段，主要施工项目的施工方法及安装工艺如下：4.1全玻璃真空管集热单元安装：a、由我公司工厂制作加工好集热器单元（模块）支架，现场放线，进行集热器单元支架定位。B、同时将我公司生产的集热器及配套镀锌支架用汽车运至现场，吊机将集热器运至天面后，经现场质量检查确保完好无损后进行人工现场安装。安装作业过程：支架、集热器→吊运→质检→支架定位→调较→支架固定→集热器组装→集热器连接→调整→除尘、清洁→防腐处理→支架保护支墩→上下循环管连接→管道保温→试水检漏4.2水箱安装a、水箱基础施工与集热器支架工作同步进行，依设计图纸在我公司工厂使用专用设备加工制作水箱及支架，现场与甲方及建筑结构、设计院等确认水箱及支架基础加固或支架结构方案后，做好基础处理。b、进行水箱现场安装及保温、作业过程：工厂按图下料、加工、制作→汽车运输→定位→支架固定→支架防锈处理→基础处理→水箱试水检漏→全面质量检查→厂专业人员现场聚氨酯发泡保温→保温层外保护搭接缝防水处理→清洗→完成配管及附件安装c、管道安装依施工进度表顺序，分别进行天面循环管、供水管安装，由专业作业组按相关安装标准、规范完成管道安装及支、吊架制作、管道防腐、保温及管道附件安装等，管道试压及验收按《采暖与卫生工程施工及验收规范》（GBJ242-82）执行。4.3主要施工项目安装工艺附表如下：4.3.1支架安装工艺序号工序名称材料工具设备备注1定位2支架连接镀锌组合支架、不锈钢螺栓板手3调校量尺、水平尺4支架基础及固定￠2.5碳钢焊条、水泥支墩冲击钻5除尘￠2.5碳钢焊条钢丝刷6基础喷锌压缩机或刷子4.3.2水箱安装工艺序号工序名称材料工具设备1支架定位型钢支架、地脚板、紧固螺栓量尺、板手2水箱吊装定位水箱吊机等3元器件安装附件、铜电阻电焊机等4检测漏水5保温EPS泡沫管、岩棉、铝皮、玻璃胶6铝皮包装合金铝皮0.5mm7开孔、印字手喷漆剪钳8贴铭牌不锈钢自攻螺丝螺丝批4.3.3集热器单元组装工艺序号工序名称材料工具设备备注1摆放支架2调校橡皮锤3集热器组装连箱、尾座、真空管扳手4连接管国标镀锌管套丝机5校正、固定水平尺6支座细石混凝土4.3.4管道安装工艺序号工序名称材料工具设备备注1下料国标镀锌管钢卷尺2切割切割机3车丝套丝机4组装麻丝、生料带管钳5固定管架、管卡冲击钻6水压试验试压配管试压泵7防腐银粉漆刷子4.3.5管道保温工艺序号工序名...
