先张法预应力空心板桥施工方案VIP免费

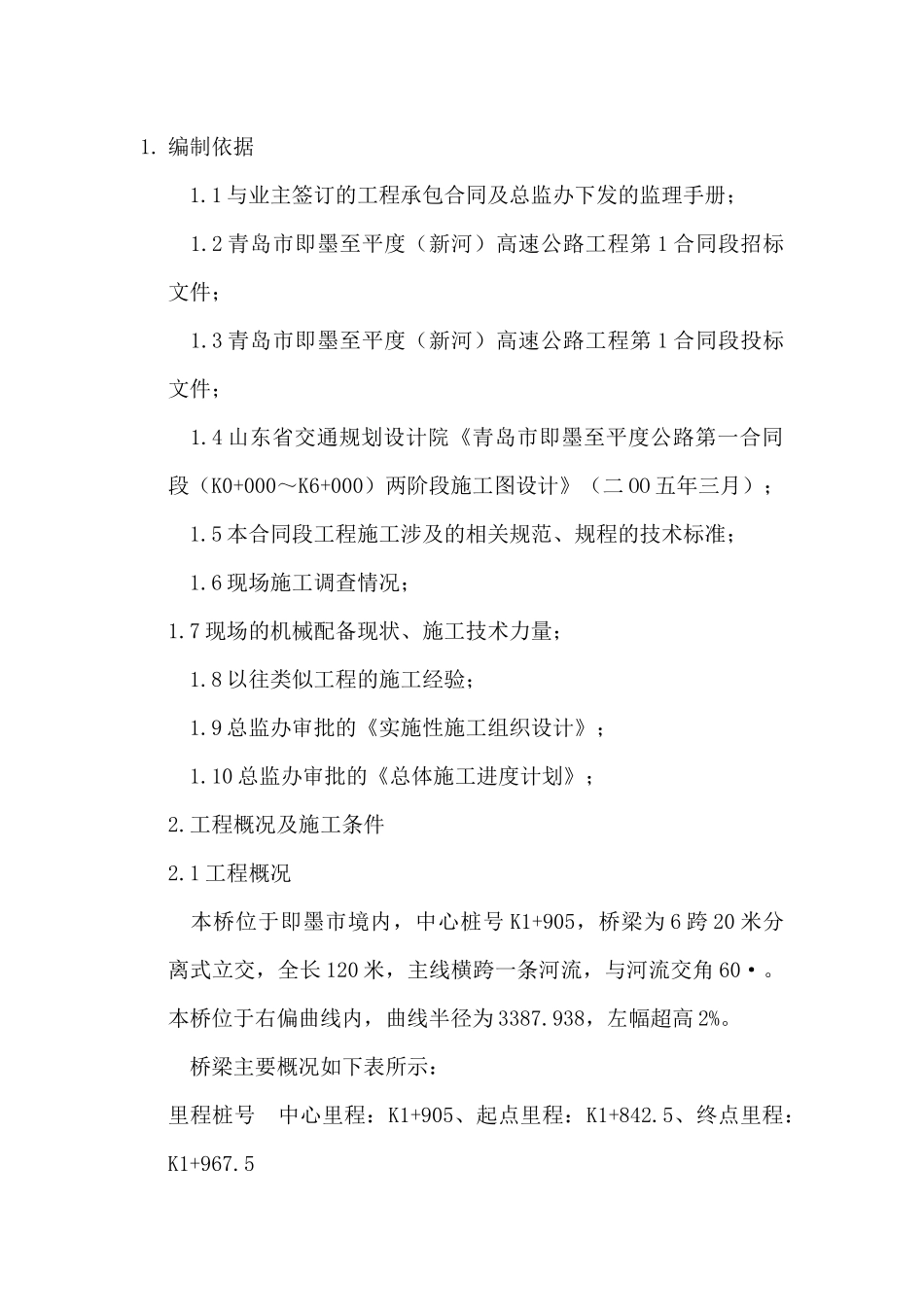

先张法预应力空心板桥施工方案_第1页
1/55

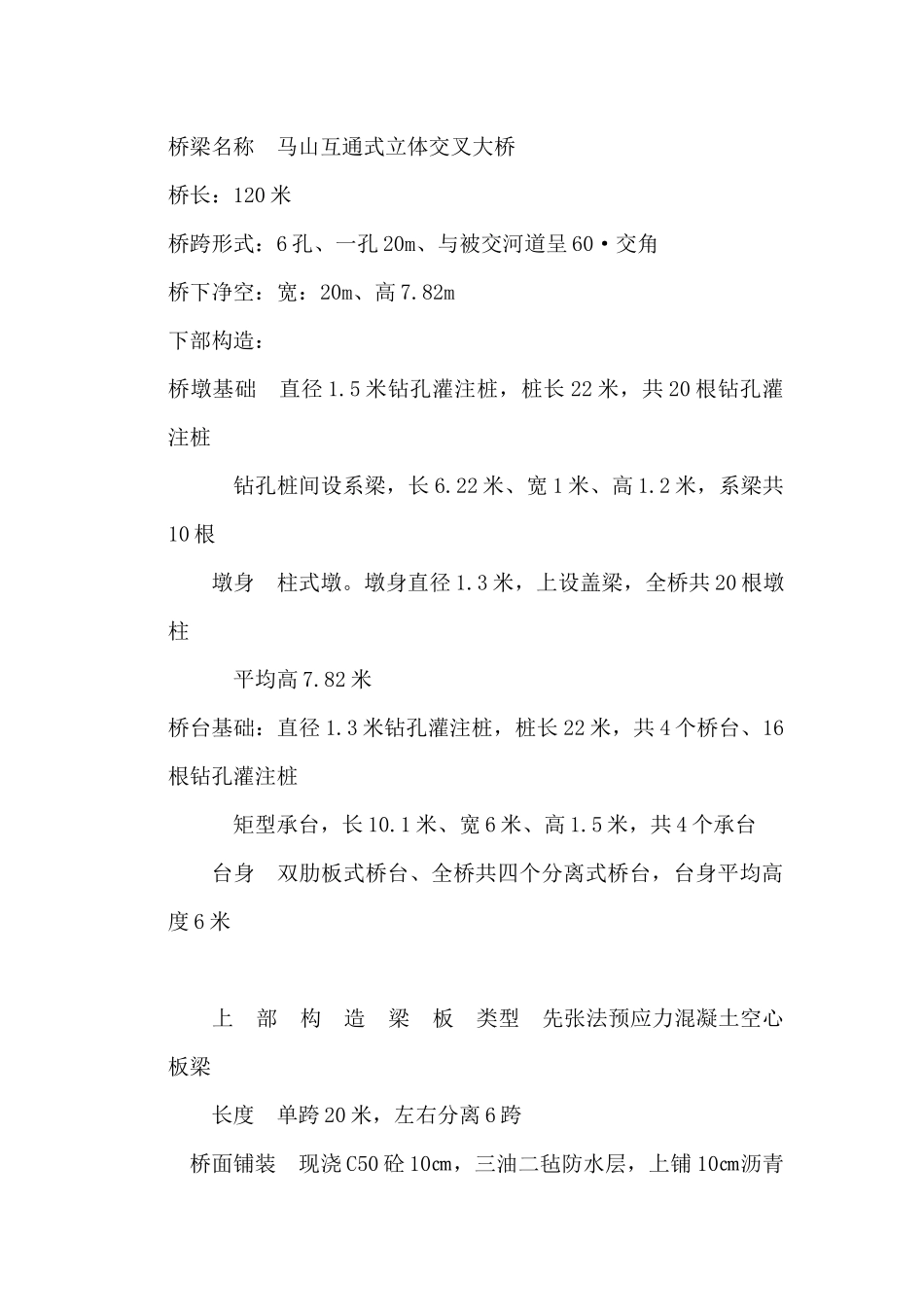

先张法预应力空心板桥施工方案_第2页
2/55

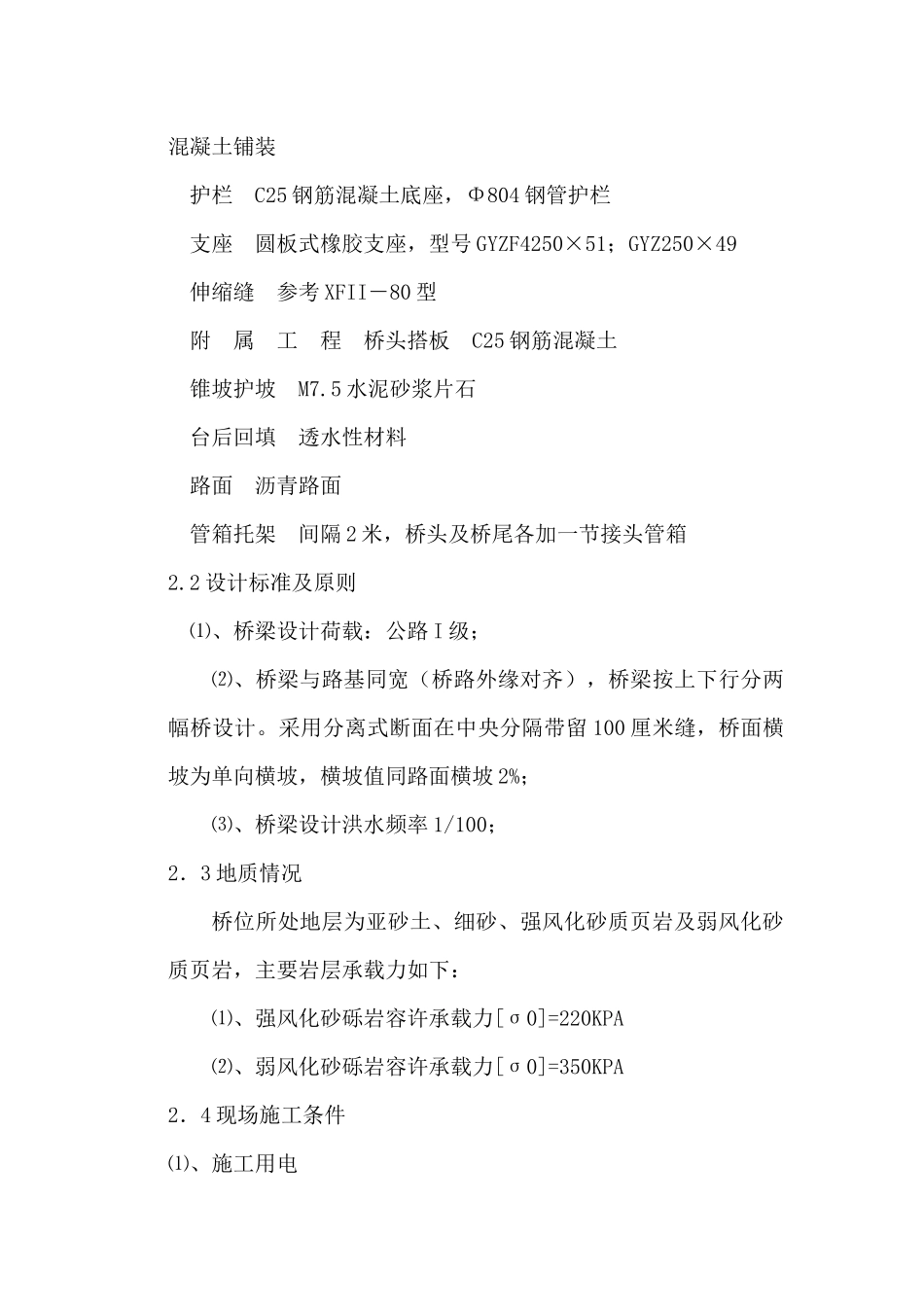

先张法预应力空心板桥施工方案_第3页
3/55
1.编制依据1.1与业主签订的工程承包合同及总监办下发的监理手册;1.2青岛市即墨至平度(新河)高速公路工程第1合同段招标文件;1.3青岛市即墨至平度(新河)高速公路工程第1合同段投标文件;1.4山东省交通规划设计院《青岛市即墨至平度公路第一合同段(K0+000~K6+000)两阶段施工图设计》(二OO五年三月);1.5本合同段工程施工涉及的相关规范、规程的技术标准;1.6现场施工调查情况;1.7现场的机械配备现状、施工技术力量;1.8以往类似工程的施工经验;1.9总监办审批的《实施性施工组织设计》;1.10总监办审批的《总体施工进度计划》;2.工程概况及施工条件2.1工程概况本桥位于即墨市境内,中心桩号K1+905,桥梁为6跨20米分离式立交,全长120米,主线横跨一条河流,与河流交角60·。本桥位于右偏曲线内,曲线半径为3387.938,左幅超高2%。桥梁主要概况如下表所示:里程桩号中心里程:K1+905、起点里程:K1+842.5、终点里程:K1+967.5桥梁名称马山互通式立体交叉大桥桥长:120米桥跨形式:6孔、一孔20m、与被交河道呈60·交角桥下净空:宽:20m、高7.82m下部构造:桥墩基础直径1.5米钻孔灌注桩,桩长22米,共20根钻孔灌注桩钻孔桩间设系梁,长6.22米、宽1米、高1.2米,系梁共10根墩身柱式墩。墩身直径1.3米,上设盖梁,全桥共20根墩柱平均高7.82米桥台基础:直径1.3米钻孔灌注桩,桩长22米,共4个桥台、16根钻孔灌注桩矩型承台,长10.1米、宽6米、高1.5米,共4个承台台身双肋板式桥台、全桥共四个分离式桥台,台身平均高度6米上部构造梁板类型先张法预应力混凝土空心板梁长度单跨20米,左右分离6跨桥面铺装现浇C50砼10㎝,三油二毡防水层,上铺10㎝沥青混凝土铺装护栏C25钢筋混凝土底座,Φ804钢管护栏支座圆板式橡胶支座,型号GYZF4250×51;GYZ250×49伸缩缝参考XFII-80型附属工程桥头搭板C25钢筋混凝土锥坡护坡M7.5水泥砂浆片石台后回填透水性材料路面沥青路面管箱托架间隔2米,桥头及桥尾各加一节接头管箱2.2设计标准及原则⑴、桥梁设计荷载:公路I级;⑵、桥梁与路基同宽(桥路外缘对齐),桥梁按上下行分两幅桥设计。采用分离式断面在中央分隔带留100厘米缝,桥面横坡为单向横坡,横坡值同路面横坡2%;⑶、桥梁设计洪水频率1/100;2.3地质情况桥位所处地层为亚砂土、细砂、强风化砂质页岩及弱风化砂质页岩,主要岩层承载力如下:⑴、强风化砂砾岩容许承载力[σ0]=220KPA⑵、弱风化砂砾岩容许承载力[σ0]=350KPA2.4现场施工条件⑴、施工用电本桥砼由拌和站统一拌制,搅拌站内建配电室,室内设1台200KVA变压器,就接T接高压线路,施工现场用电由西流峰村T接并牵至桥梁施工现场,满足施工用电需要。用电线路长500米采用电缆沟直埋引至现场,场内设配电箱,按用电管理规定进行接电管理。⑵、施工用水本桥混凝土由拌和站统一拌制,拌和站新打水井一口,已满足拌和站施工用水,桥梁施工现场用水可就地利用本桥所跨河流之水,桥梁施工现场无需另打水井。⑶、施工便道本桥在K1+600~K1+840主线右侧修便道以方便运输车辆进入施工现场。便道长240米、宽4米。⑷、材料供应桥梁施工所用主要材料由项目经理部按有关规定统一招标采购并运送至施工现场。混凝土由搅拌站统一拌制,混凝土运输由砼罐车运送至施工现场。钢材:在桥梁施工现场设钢筋加工场就地加工。其它材料:搅拌站内设材料库一座,小型材料统一由材料库保管。⑸、临时设施本桥新修办公用房采用彩钢板房,建筑面积300㎡、生活用房采用苦菱拼装板房,建筑面积350㎡。钢筋加工场采用石棉瓦棚,建筑面积350㎡;材料库采用苦菱土房,修建面积60㎡。⑹、通讯项目经理部设一部程控电话,实现对外联系及对内进行调度指挥,现场主要管理人员配置移动电话,实现对内联系及向上汇报。3.施工组织、资源配置3.1施工组织机构本桥由一工区下设的桥梁作业队负责施工,项目经理部负责对外协调及对内技术、生产管理工作。桥梁作业队下设钢筋班、模板班、混凝土班及杂工班,实行两班制作业。作业队设领工员一名、作业班长四名,领工员对工区长负责,对作业班长实行生产管理。组织机构框图如下所示:施工组织机构图3.2施工任务划分及人员组...
