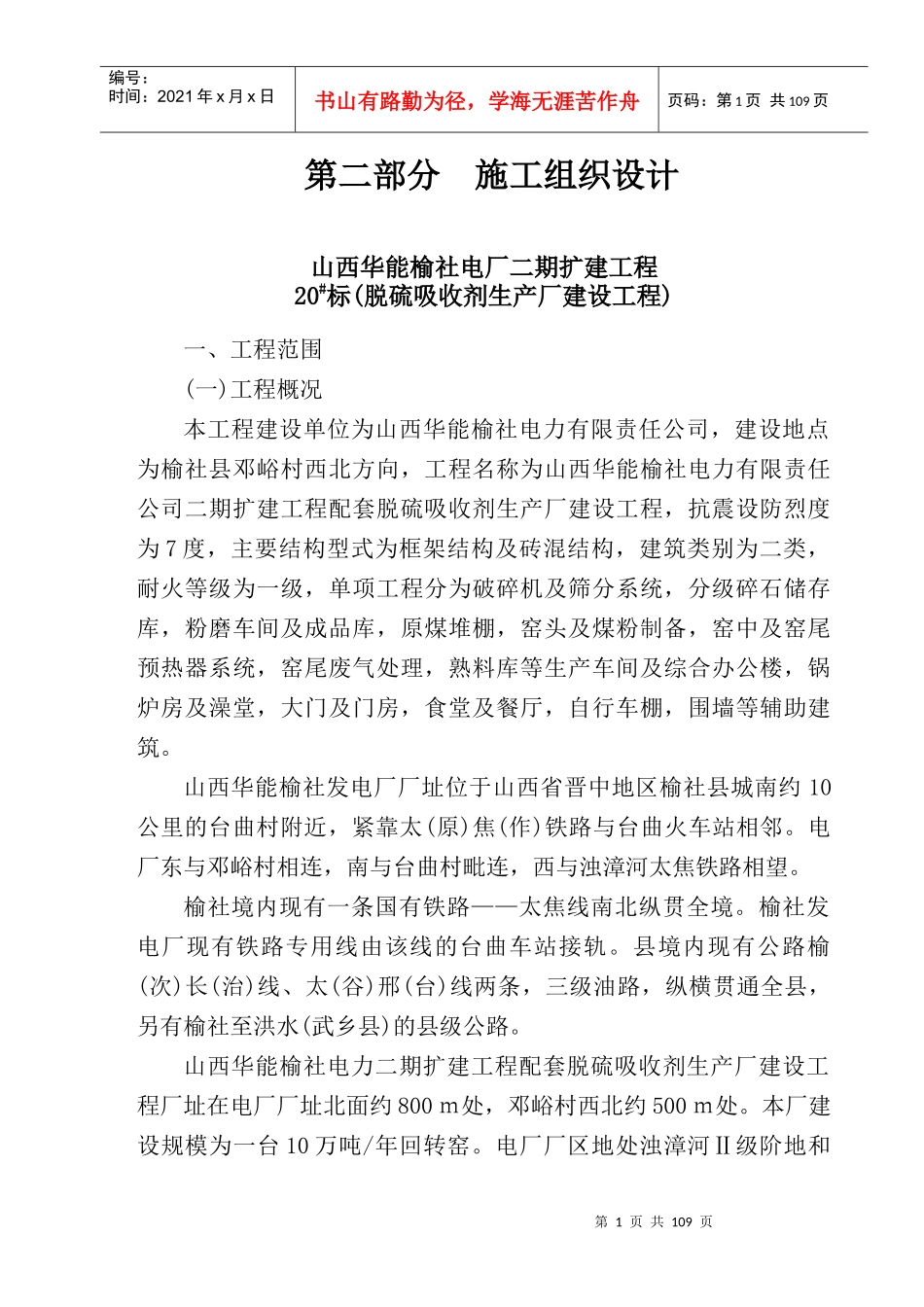

第1页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共109页第二部分施工组织设计山西华能榆社电厂二期扩建工程20#标(脱硫吸收剂生产厂建设工程)一、工程范围(一)工程概况本工程建设单位为山西华能榆社电力有限责任公司，建设地点为榆社县邓峪村西北方向，工程名称为山西华能榆社电力有限责任公司二期扩建工程配套脱硫吸收剂生产厂建设工程，抗震设防烈度为7度，主要结构型式为框架结构及砖混结构，建筑类别为二类，耐火等级为一级，单项工程分为破碎机及筛分系统，分级碎石储存库，粉磨车间及成品库，原煤堆棚，窑头及煤粉制备，窑中及窑尾预热器系统，窑尾废气处理，熟料库等生产车间及综合办公楼，锅炉房及澡堂，大门及门房，食堂及餐厅，自行车棚，围墙等辅助建筑。山西华能榆社发电厂厂址位于山西省晋中地区榆社县城南约10公里的台曲村附近，紧靠太(原)焦(作)铁路与台曲火车站相邻。电厂东与邓峪村相连，南与台曲村毗连，西与浊漳河太焦铁路相望。榆社境内现有一条国有铁路——太焦线南北纵贯全境。榆社发电厂现有铁路专用线由该线的台曲车站接轨。县境内现有公路榆(次)长(治)线、太(谷)邢(台)线两条，三级油路，纵横贯通全县，另有榆社至洪水(武乡县)的县级公路。山西华能榆社电力二期扩建工程配套脱硫吸收剂生产厂建设工程厂址在电厂厂址北面约800ｍ处，邓峪村西北约500ｍ处。本厂建设规模为一台10万吨/年回转窑。电厂厂区地处浊漳河Ⅱ级阶地和第2页共109页第1页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共109页黄土丘陵区，东西长175ｍ，南北宽120ｍ，总面积21000ｍ2(31.5亩)。厂区东北高西南低，高差5ｍ，海拔高程在991～996ｍ之间。二期扩建工程场地开阔平坦，扩建场地内仅有部分临建及通信线路和电力线路须拆迁，条件良好。厂址西面约300ｍ即为通往电厂的三级公路及太焦铁路的台曲车站，交通运输条件良好。拟建厂址南距电厂不足1公里，距榆社县城9公里，距榆次市102公里，距太原130公里。（二）施工范围和主要工程量1、施工范围施工范围为回转窑系统、粉磨车间及成品库、破碎机及筛分系统、熟料库(包括土建、工艺设备管道安装、电气、上下水、采暖、通风、除尘、照明等)。2、主要工程量主要工程量汇总表（土建）序号名称数量单位序号名称数量单位1圆钢Φ10以内48929Kg31细砂1.337m32圆钢Φ10以外14649Kg32磨细矿渣粉60633Kg3螺纹钢164138Kg33炉渣90.108m34角钢643Kg34蛭石22.654m35中原钢板6456Kg35粉煤灰0.38T6花纹钢板4－83534Kg36生石灰751283Kg7薄钢板(4mm以下)3Kg37水泥325#588382Kg8焊接管DN40～501932Kg38水泥425#558662Kg9铁件228Kg39白水泥4.173Kg10予埋铁件1579Kg40平白玻璃154.086M211模板锯材28.456m341建筑石油沥青30#6604Kg12安装锯材0.372m342脚手架钢管3030Kg第3页共109页第2页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共109页13方木支撑8.96m343脚手架对接扣件94套14门窗框料锯材0.797m344脚手架直角扣件528套15防滑条0.035m345脚手架回转扣件107套16一、二等方材1.194m346组合钢模板3803Kg17木楔子2.998m347钢支撑2813Kg18门窗扇料锯材2.411m348梁卡具380Kg19木脚手板7.253m349零星卡具2364Kg20挡脚板0.879m350柱箍258Kg21红砖844千块51电焊条1443Kg22硬木装修锯材0.012m352调和漆178Kg23碎石15mm1.13m353红丹防锈漆537Kg24碎石25mm1.119m354氧气75.4m325碎石20mm227.404m355工程用水5116.2m326碎石30mm1011.193m356汽油3728Kg27碎石40mm629.373m357柴油7958Kg28碎石50mm6.32m358密目网30.33m229中（粗）砂369.513m359毛石332.441m330水洗中（粗）砂1953m360冷拔低碳钢丝Φ4.5以内26.16Kg(三)材料供应范围和要求1、材料、工程设备和工艺的质量由乙方供应的材料、工程设备和工艺均应：①符合合同规定的相应品级并符合甲方的指令要求；②按照规范要求随时在制造加工或准备地点，或在工地或在其他本合同可能规定其他地点或任何此类地点进行试验或根据甲方要求随时进行上述试验。③按国家规程规定的有关施工工艺要求进行施工。2、乙方应提供检验、测试及...
