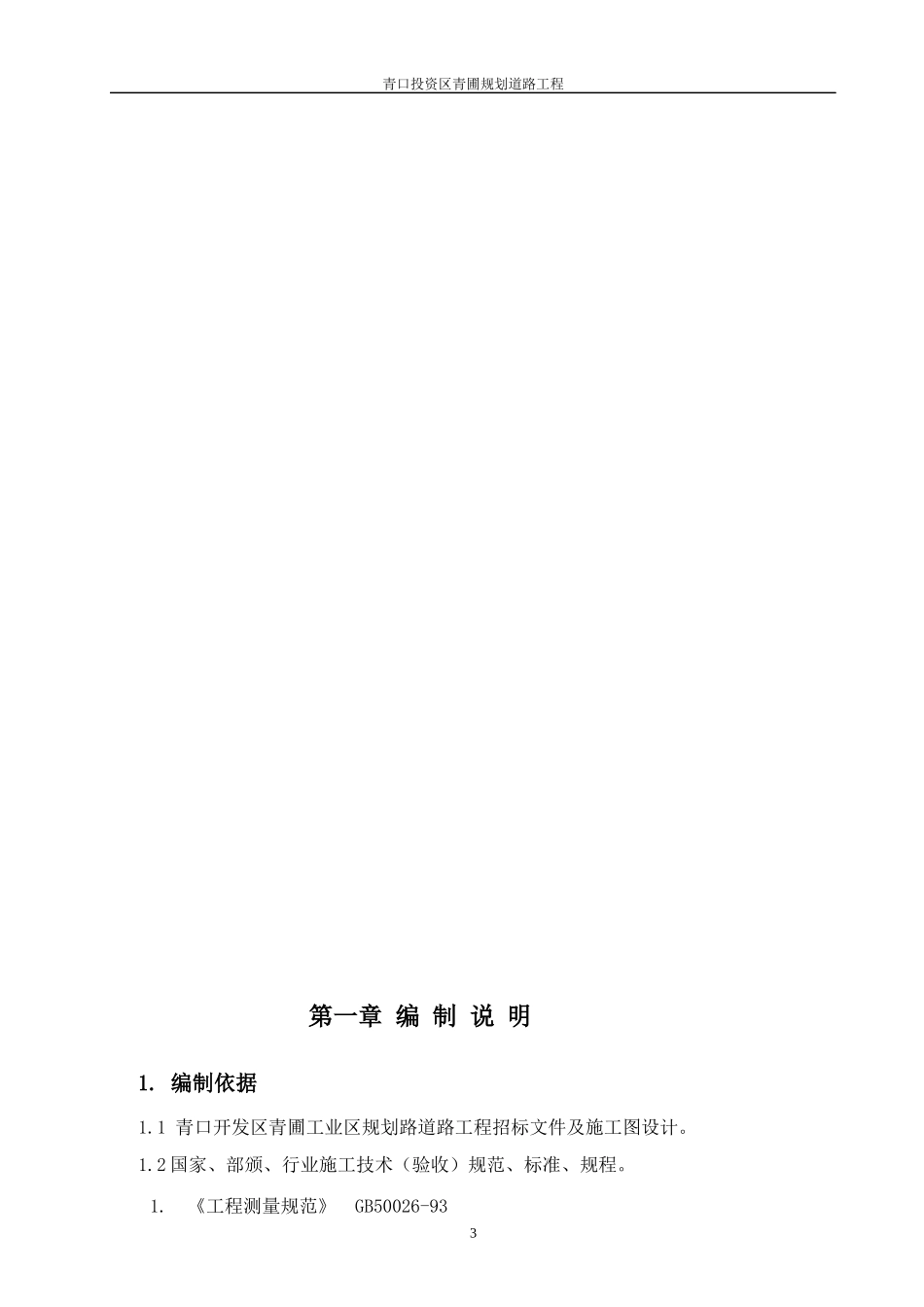

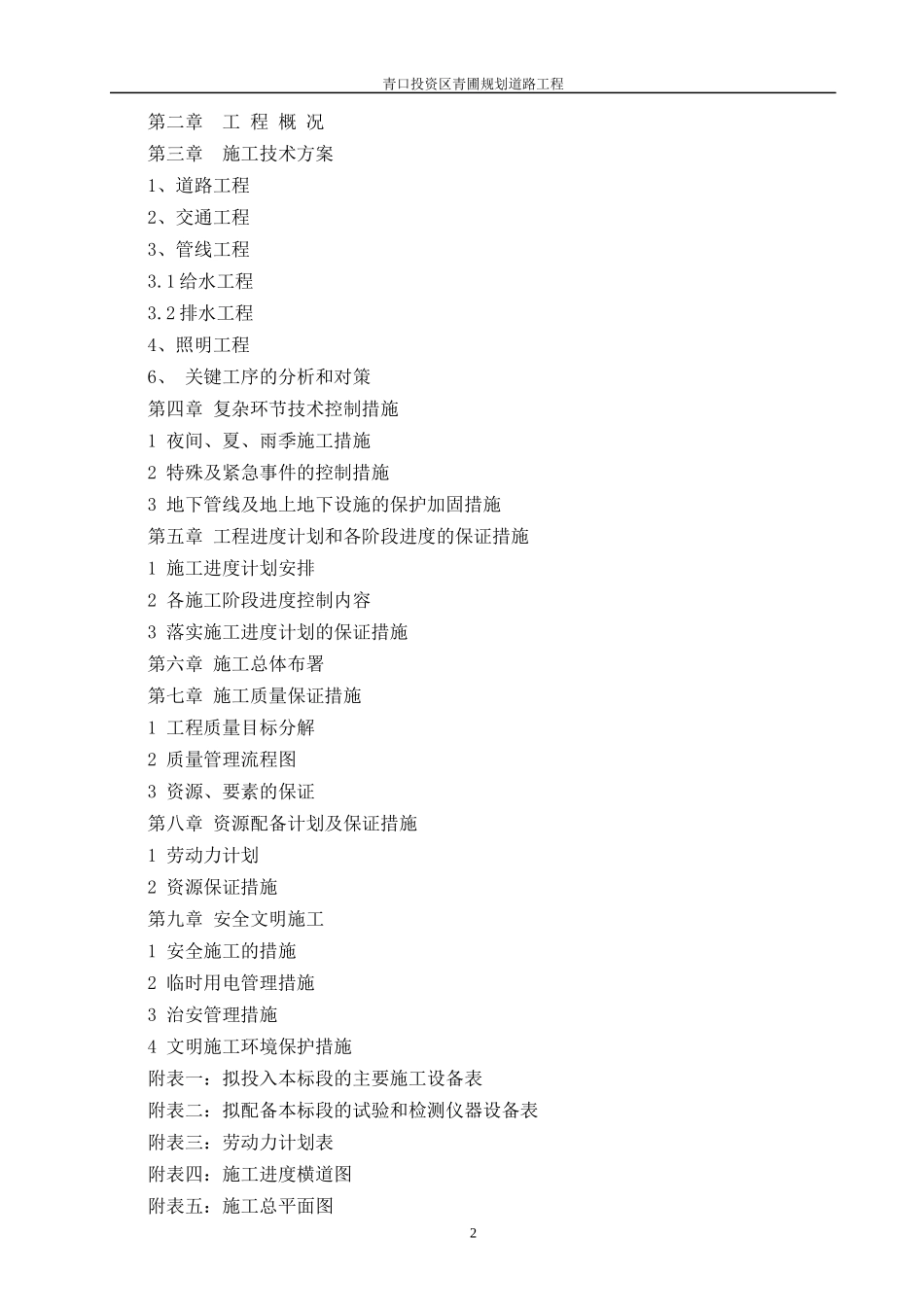

青口投资区青圃规划道路工程青口开发区青圃工业区规划路道路工程施工组织设计编制:审核:审批:目录第一章编制说明青口投资区青圃规划道路工程第二章工程概况第三章施工技术方案1、道路工程2、交通工程3、管线工程3.1给水工程3.2排水工程4、照明工程6、关键工序的分析和对策第四章复杂环节技术控制措施1夜间、夏、雨季施工措施2特殊及紧急事件的控制措施3地下管线及地上地下设施的保护加固措施第五章工程进度计划和各阶段进度的保证措施1施工进度计划安排2各施工阶段进度控制内容3落实施工进度计划的保证措施第六章施工总体布署第七章施工质量保证措施1工程质量目标分解2质量管理流程图3资源、要素的保证第八章资源配备计划及保证措施1劳动力计划2资源保证措施第九章安全文明施工1安全施工的措施2临时用电管理措施3治安管理措施4文明施工环境保护措施附表一:拟投入本标段的主要施工设备表附表二:拟配备本标段的试验和检测仪器设备表附表三:劳动力计划表附表四:施工进度横道图附表五:施工总平面图2青口投资区青圃规划道路工程第一章编制说明1.编制依据1.1青口开发区青圃工业区规划路道路工程招标文件及施工图设计。1.2国家、部颁、行业施工技术(验收)规范、标准、规程。1.《工程测量规范》GB50026-933青口投资区青圃规划道路工程2.《建筑地基基础工程施工质量验收规范》GB50202-20023.《混凝土结构工程施工质量验收规范》GB50204-20024.《混凝土质量控制标准》GB50164-925.《砌体工程施工质量及验收规范》GB50203-20026.《建筑施工安全检查标准》JGJ59-997.《建筑机械使用安全技术规程》JGJ33-20018.《道路工程术语标准》GBJ124-889.《水泥混凝土路面施工及验收规范》GBJ97-8710.《城市道路路基工程施工及验收规范》CJJ44-9111.《给水排水管道工程施工及验收规范》GB50268-9712.《混凝土工程施工质量验收规范》GB50204-200213.《市政道路工程质量检验评定标准》CJJ1-9014.《市政排水管渠工程质量检验评定标准》CJJ3-9015.《市政道路工程水泥稳定粒料基层质量验收标准》DBJ13-49-200316.《建设工程文件归档整理规范》GB/T50328-200117.《建设工程施工管理规范》GB/T50326-2001第二章工程概况本工程位于青口镇青圃工业区,红线范围内多为耕地及简易建筑物,地势较为平坦,地面高程在4--6米之间,地貌上属于冲淤积地貌单元。1.工程名称:青口开发区青圃工业区规划路道路工程2.建设地点:东起K0+000与白水路顺接,南至终点K0+4803.工程内容:道路工程、交通工程、管线工程、照明工程、绿化工程。3.1道路工程3.1.1路面结构机动车道路面C30混凝土路面22cm混凝土20cm5%水泥稳定碎石基层20cm碎石基层3.1.2人行道路面结构道路等级设计车速红线宽度道路长度(m)城市支路20km/h20m4804青口投资区青圃规划道路工程5cm彩色路面砖2cmM10水泥砂浆座浆15cmC15水泥混凝土基础3.2给排水工程埋深:人行道下覆土≥1.0m,车行道下覆土≥1.1m。3.2.1排水系统遵循雨污分流的原则。雨水管道采用钢筋混凝土平口管,水泥砂浆抹带接口;污水管道采用承插式钢筋混凝土管Ⅱ级,“O”型胶圈接口。要求:雨、污水管道基础承载力不小于100KPa。3.2.2路面排水雨水口按路段30m间距设置,在道路交叉口、低洼地段等适当加大雨水口布置密度,雨水连接管管径均为d300,采用承插式钢筋混凝土排水管,连接管覆土小于70cm时采用混凝土满包处理。雨水口采用偏沟式雨水口,复合材料水篦,车行道采用重型(≥130KN),起端雨水口深度为80cm,高程比周围地面高程低1∽2cm,以利收水,雨水口串接管纵坡5‰,接入雨水检查井(涵)纵坡1%。3.2.3检查井检查井基础为C15,盖板为C25。检查井井墙材料为M10水泥砂浆砌混凝土砖。污水检查井内外壁、雨水检查井内壁用1:2.5防水水泥砂浆抹面,厚20mm。车行道下井盖采用重型球墨铸铁井盖,装配牢固,检查井井盖上以“雨”、“污”字样把检查井区分开来。第三章施工技术方案第一节道路工程1.施工要求应严格按有关施工规范及验收规范要求施工,严格按图施工,发现问题及时与设计院联系。填方路基先清除地表上的树根、草皮或腐植土,土方应分层碾压,分层厚约为30cm,每层均应有密实度试验...
