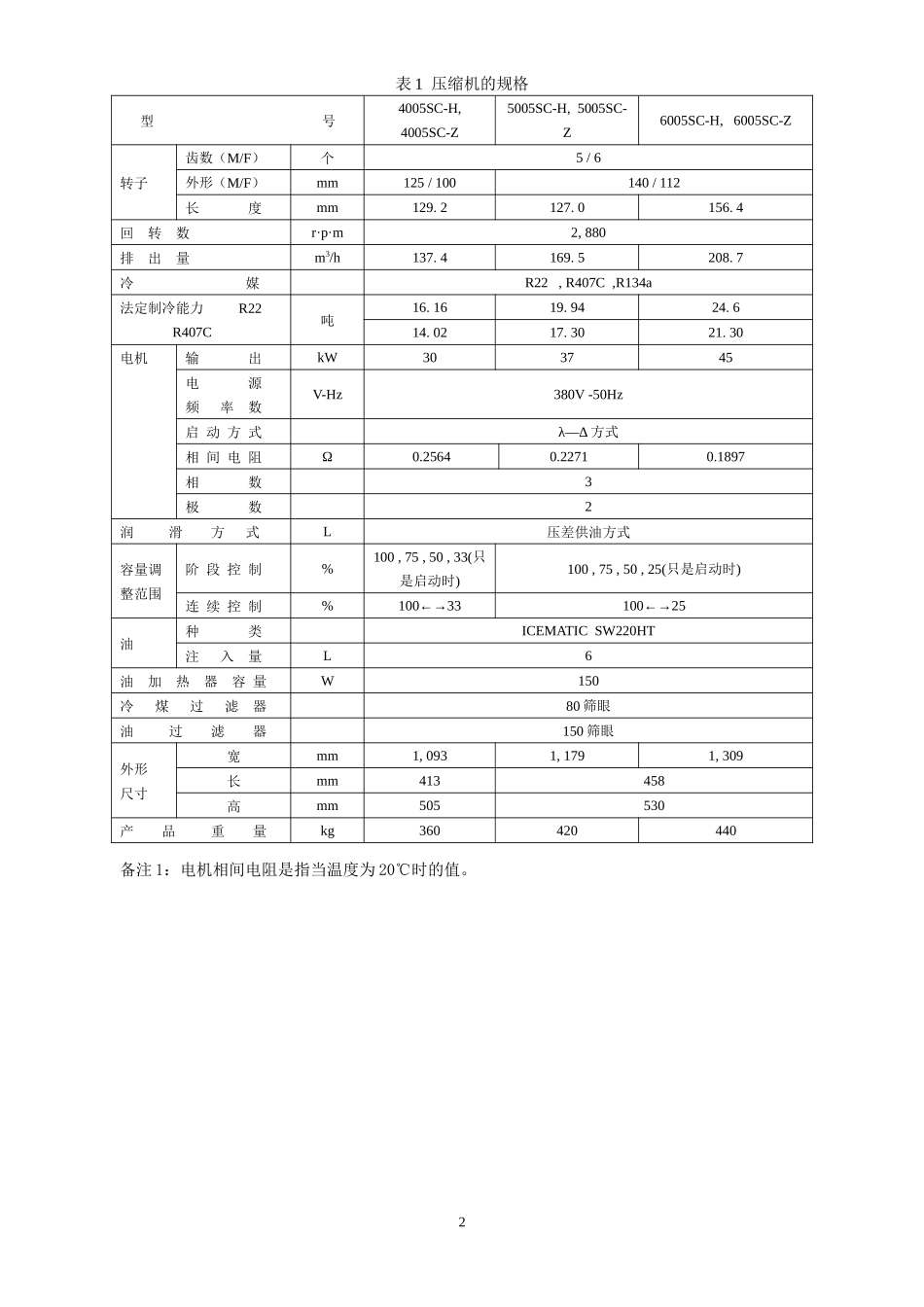

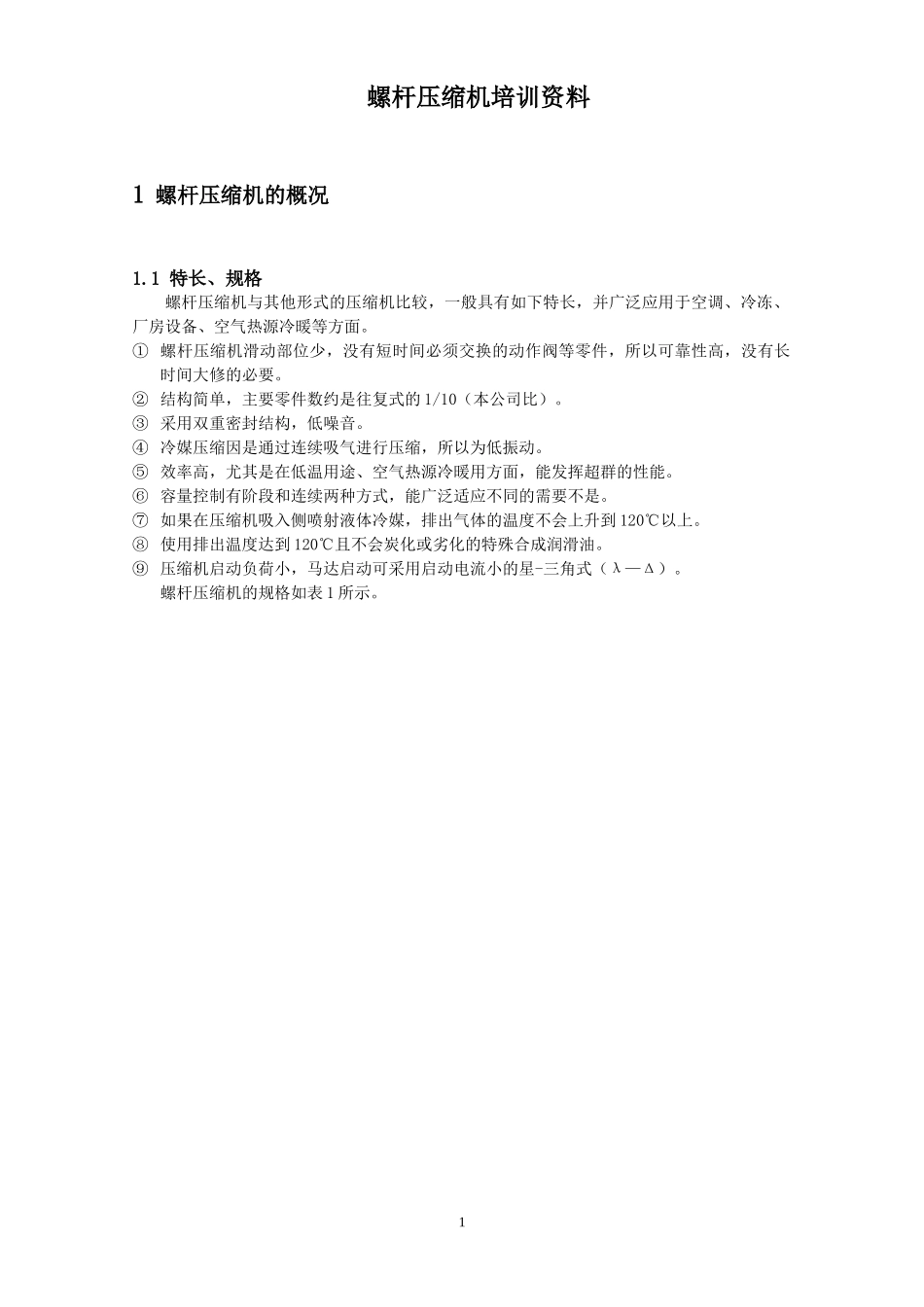

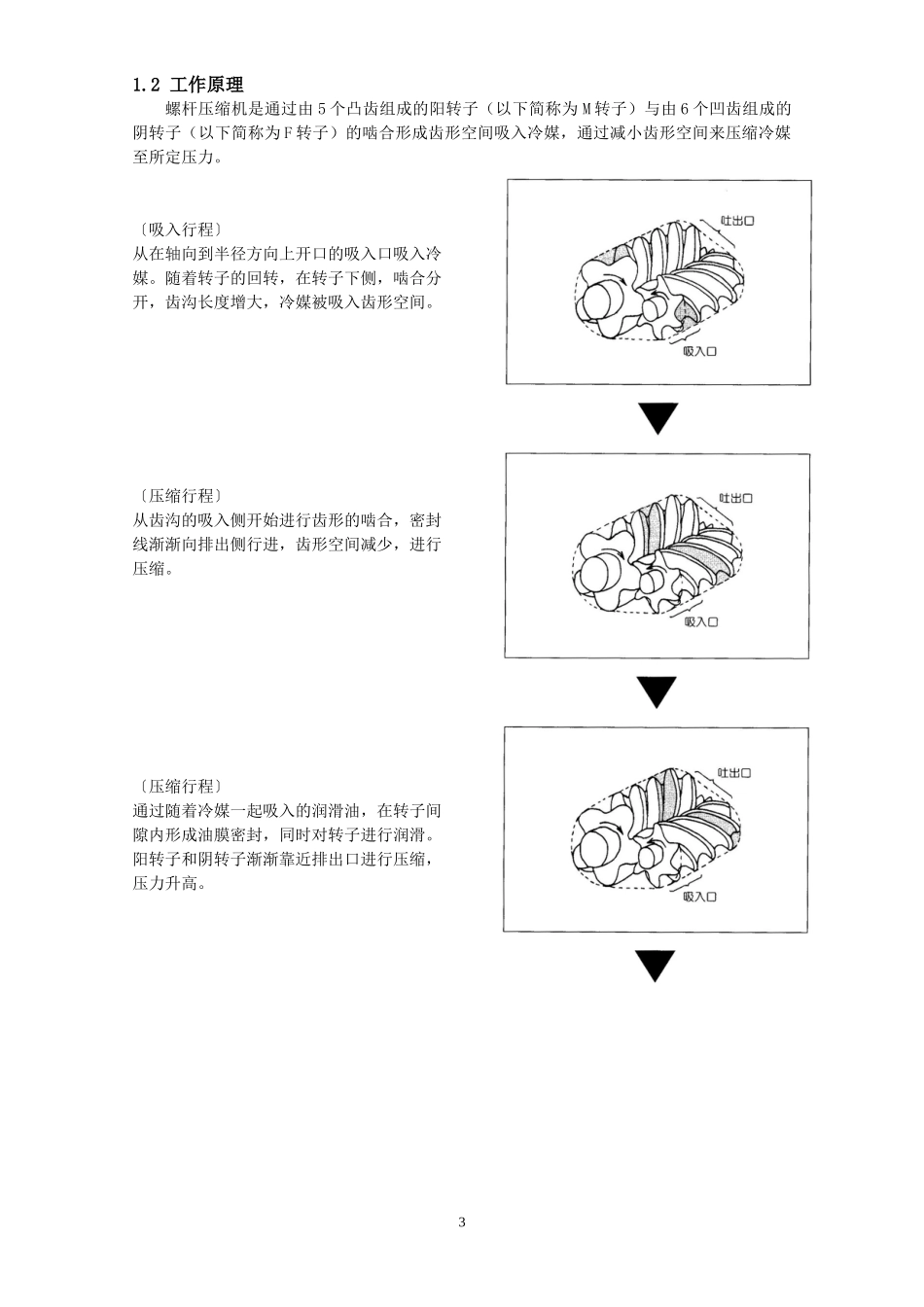

螺杆压缩机培训资料1螺杆压缩机的概况1.1特长、规格螺杆压缩机与其他形式的压缩机比较，一般具有如下特长，并广泛应用于空调、冷冻、厂房设备、空气热源冷暖等方面。①螺杆压缩机滑动部位少，没有短时间必须交换的动作阀等零件，所以可靠性高，没有长时间大修的必要。②结构简单，主要零件数约是往复式的1/10（本公司比）。③采用双重密封结构，低噪音。④冷媒压缩因是通过连续吸气进行压缩，所以为低振动。⑤效率高，尤其是在低温用途、空气热源冷暖用方面，能发挥超群的性能。⑥容量控制有阶段和连续两种方式，能广泛适应不同的需要不是。⑦如果在压缩机吸入侧喷射液体冷媒，排出气体的温度不会上升到120℃以上。⑧使用排出温度达到120℃且不会炭化或劣化的特殊合成润滑油。⑨压缩机启动负荷小，马达启动可采用启动电流小的星-三角式（λ—Δ）。螺杆压缩机的规格如表1所示。1表1压缩机的规格型号4005SC-H,4005SC-Z5005SC-H,5005SC-Z6005SC-H,6005SC-Z转子齿数（M/F）个5/6外形（M/F）mm125/100140/112长度mm129.2127.0156.4回转数r·p·m2,880排出量m3/h137.4169.5208.7冷媒R22,R407C,R134a法定制冷能力R22R407C吨16.1619.9424.614.0217.3021.30电机输出kW303745电源频率数V-Hz380V-50Hz启动方式λ—Δ方式相间电阻Ω0.25640.22710.1897相数3极数2润滑方式L压差供油方式容量调整范围阶段控制%100,75,50,33(只是启动时)100,75,50,25(只是启动时)连续控制%100←→33100←→25油种类ICEMATICSW220HT注入量L6油加热器容量W150冷煤过滤器80筛眼油过滤器150筛眼外形尺寸宽mm1,0931,1791,309长mm413458高mm505530产品重量kg360420440备注1：电机相间电阻是指当温度为20℃时的值。21.2工作原理螺杆压缩机是通过由5个凸齿组成的阳转子（以下简称为M转子）与由6个凹齿组成的阴转子（以下简称为F转子）的啮合形成齿形空间吸入冷媒，通过减小齿形空间来压缩冷媒至所定压力。〔吸入行程〕从在轴向到半径方向上开口的吸入口吸入冷媒。随着转子的回转，在转子下侧，啮合分开，齿沟长度增大，冷媒被吸入齿形空间。〔压缩行程〕从齿沟的吸入侧开始进行齿形的啮合，密封线渐渐向排出侧行进，齿形空间减少，进行压缩。〔压缩行程〕通过随着冷媒一起吸入的润滑油，在转子间隙内形成油膜密封，同时对转子进行润滑。阳转子和阴转子渐渐靠近排出口进行压缩，压力升高。3排出行程〕齿形空间与排出口连上，开始排出行程。此行程持续到排出端，直到齿形空间的冷媒被完全送出为止。1.3压缩机的外观尺寸及构造图1～3为压缩机的尺寸图及结构图。图3的转子②由滚柱轴承③支撑，压缩冷煤所产生的轴向力由滚珠轴承⑥来支撑。阳转子所产生的轴向力阴转子的3~4倍，因此为了缓和轴向力，阳转子侧的滚珠轴承采用3连式来增加负荷容量。容量控制是由形成了壳体的一部分的滑阀⑦经活塞⑨向轴方向移动，通过旁通冷煤来进行控制的。另外，壳体内藏的马达④的标准规格为200Vλ—Δ启动。图3为压缩机的分解图。请通过此图确认各零部件的位置。4图14005SC半封闭型螺杆压缩机尺寸图55图25005SC,6005SC半封闭型螺杆压缩机尺寸图66编号名称材料1主壳体FC2502螺杆转子3滚珠轴承4马达5马达盖FC2506滚珠轴承7滑阀8杆9活塞10D盖11E盖板12排出容量锅炉板：STPG370-E平板：SM400B13分离器14终端15冷媒过滤器图3半封闭型螺杆压缩机结构图机种LH4005SU（-Z）4005SP（-Z）10775055005SU（-Z）5005SP（-Z）11615306005SU（-Z）6005SP（-Z）119153071.4启动方式一般22kW以上的压缩机，由于启动电流大，所以除了直入启动以外，还采用λ—Δ启动、PW启动。从启动电流这点来说，λ—Δ启动有很多优点，因此额定输出功率22kW以上的日立半封闭螺杆压缩机全部采用λ—Δ启动。如图5所示，λ—Δ启动时，定子的线圈采用星形（λ）接线，通过给各相加电源电压的1/√3来控制启动电流，马达加速进入正常运转之后，切换到三角形（Δ）接线，将各项电压加满到电源电压。采用这种方式，可将启动电流控制到只有全电压启动的1/3。图4λ—Δ方式马达启动1.5润滑结构润滑油系统图如图5所示。因为螺杆压缩机是采用润滑油储存在高压部D壳体，通过高压与低压的压...
