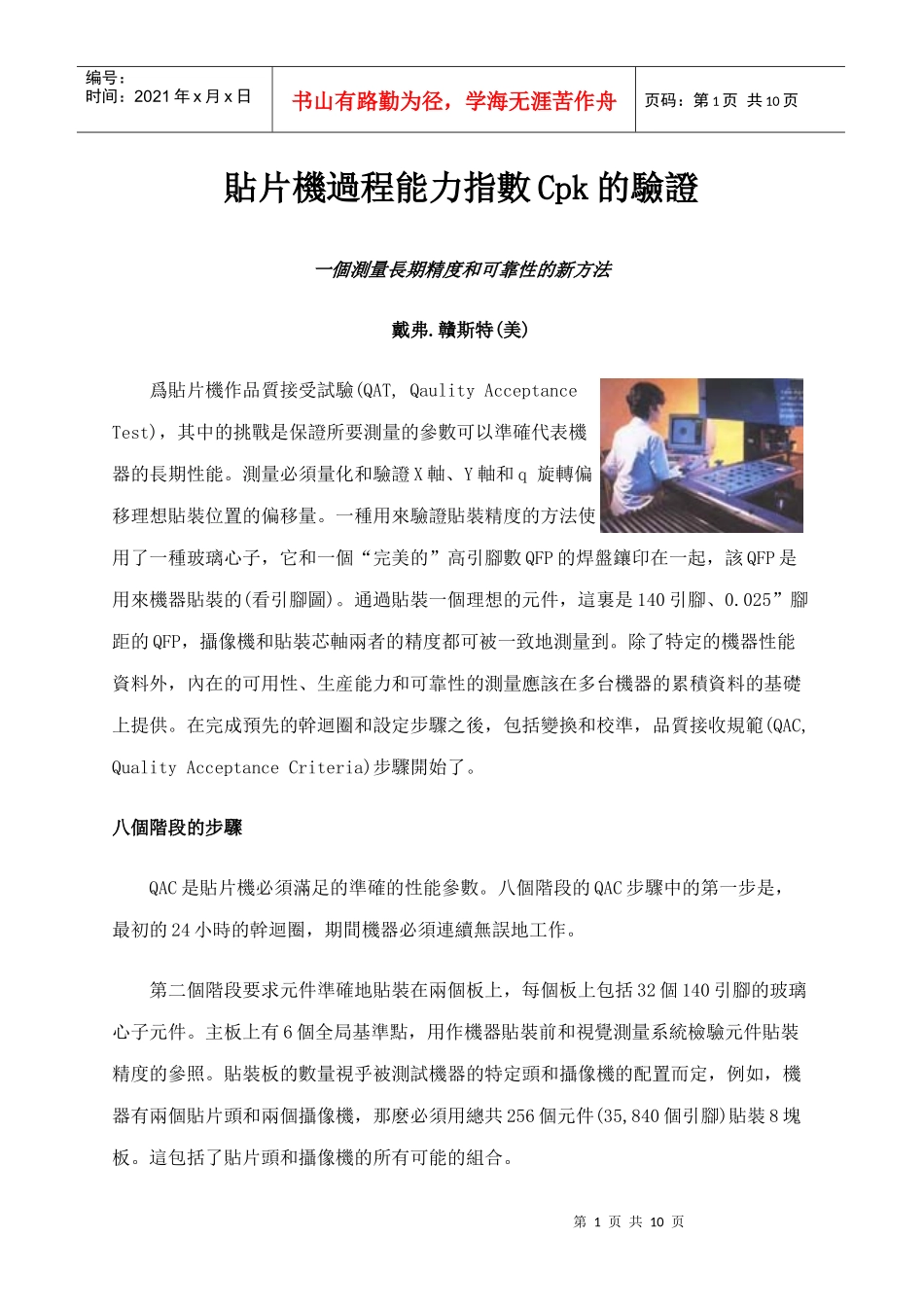

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页貼片機過程能力指數Cpk的驗證一個測量長期精度和可靠性的新方法戴弗.贛斯特(美)爲貼片機作品質接受試驗(QAT,QaulityAcceptanceTest)，其中的挑戰是保證所要測量的參數可以準確代表機器的長期性能。測量必須量化和驗證X軸、Y軸和q旋轉偏移理想貼裝位置的偏移量。一種用來驗證貼裝精度的方法使用了一種玻璃心子，它和一個“完美的”高引腳數QFP的焊盤鑲印在一起，該QFP是用來機器貼裝的(看引腳圖)。通過貼裝一個理想的元件，這裏是140引腳、0.025”腳距的QFP，攝像機和貼裝芯軸兩者的精度都可被一致地測量到。除了特定的機器性能資料外，內在的可用性、生産能力和可靠性的測量應該在多台機器的累積資料的基礎上提供。在完成預先的幹迴圈和設定步驟之後，包括變換和校準，品質接收規範(QAC,QualityAcceptanceCriteria)步驟開始了。八個階段的步驟QAC是貼片機必須滿足的準確的性能參數。八個階段的QAC步驟中的第一步是，最初的24小時的幹迴圈，期間機器必須連續無誤地工作。第二個階段要求元件準確地貼裝在兩個板上，每個板上包括32個140引腳的玻璃心子元件。主板上有6個全局基準點，用作機器貼裝前和視覺測量系統檢驗元件貼裝精度的參照。貼裝板的數量視乎被測試機器的特定頭和攝像機的配置而定，例如，機器有兩個貼片頭和兩個攝像機，那麽必須用總共256個元件(35,840個引腳)貼裝8塊板。這包括了貼片頭和攝像機的所有可能的組合。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页用所有四個貼裝芯軸，在所有四個方向：0°,90°,180°,270°貼裝元件。跟著這個步驟，用測量系統掃描每個板，可得出任何偏移的完整列表。每個140引腳的玻璃心子包含兩個圓形基準點，相對於元件對應角的引腳佈置精度爲±0.0001”，用於計算X、Y和q旋轉的偏移。所有32個貼片都通過系統測量，並計算出每個貼片的偏移。這個預定的參數在X和Y方向爲±0.003”，q旋轉方向爲±0.2，機器對每個元件貼裝都必須保持。爲了通過最初的“慢跑”，貼裝在板面各個位置的32個元件都必須滿足四個測試規範：在運行時，任何貼裝位置都不能超出±0.003”或±0.2的規格。另外，X和Y偏移的平均值不能超過±0.0015”，它們的標準偏移量必須在0.0006”範圍內，q的標準偏移量必須小於或等於0.047°，其平均偏移量小於±0.06°，Cpk(過程能力指數processcapabilityindex)在所有三個量化區域都大於1.50。這轉換成最小4.5s或最大允許大約每百萬之3.4個缺陷(dpm,defectspermillion)。通常，現在實現的性能係數超過2.0的過程能力指數，或大約每十億之2個缺陷(6s性能)。這個測量步驟允許製造商測量其生産要求得到怎樣的滿足。累積完成後，單個的性能資料用來計算板上貼裝的所有元件的平均和標準偏移，再決定Cpk。最終的QAC總結應由測量系統提供，列出目標位置，偏移目標的量，計算出各種腳距的引腳到焊盤的覆蓋面積，單位：千分之一英寸，(圖一)Name:DavidGunsterPattern:STDDualCal#:3Ambienttemp:67.8BoardID:2S/Wlevel:SpecTime:16:03:02Comp:356Spindles:AllDate:08/08/95Pitch:10Diag:off第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页MachType:GSM1HeadType:HFHHeadLoc:FrtPECInformationGlobalFiducials:6pointSpecificationsUICTolerance%VoverageX,Y+-0.003075%@Theta+-0.20LW=Pitch*.5PW=LW*1.25Span=1.5CorrectionMatrix0.9999860.000592-1.49735-0.000550.99995222.76718Board#2DataUICP/FEST.%COVVWPLSPXNMYNMTNMXDEVYDEVTDEVXYTMLTE2025301114100-0.00010.0030.00011001001002526100.0004-0.00010.03570.000910010010039371000.00020.00090.0002100100100第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页41349100.00030.00000.00110.000310010010053144180-0.0002-0.00030.01680.0005100100100672641800.0004-0.00070.06660.0016971001007113741800.0001-0.00020.0130.0004100100100...
