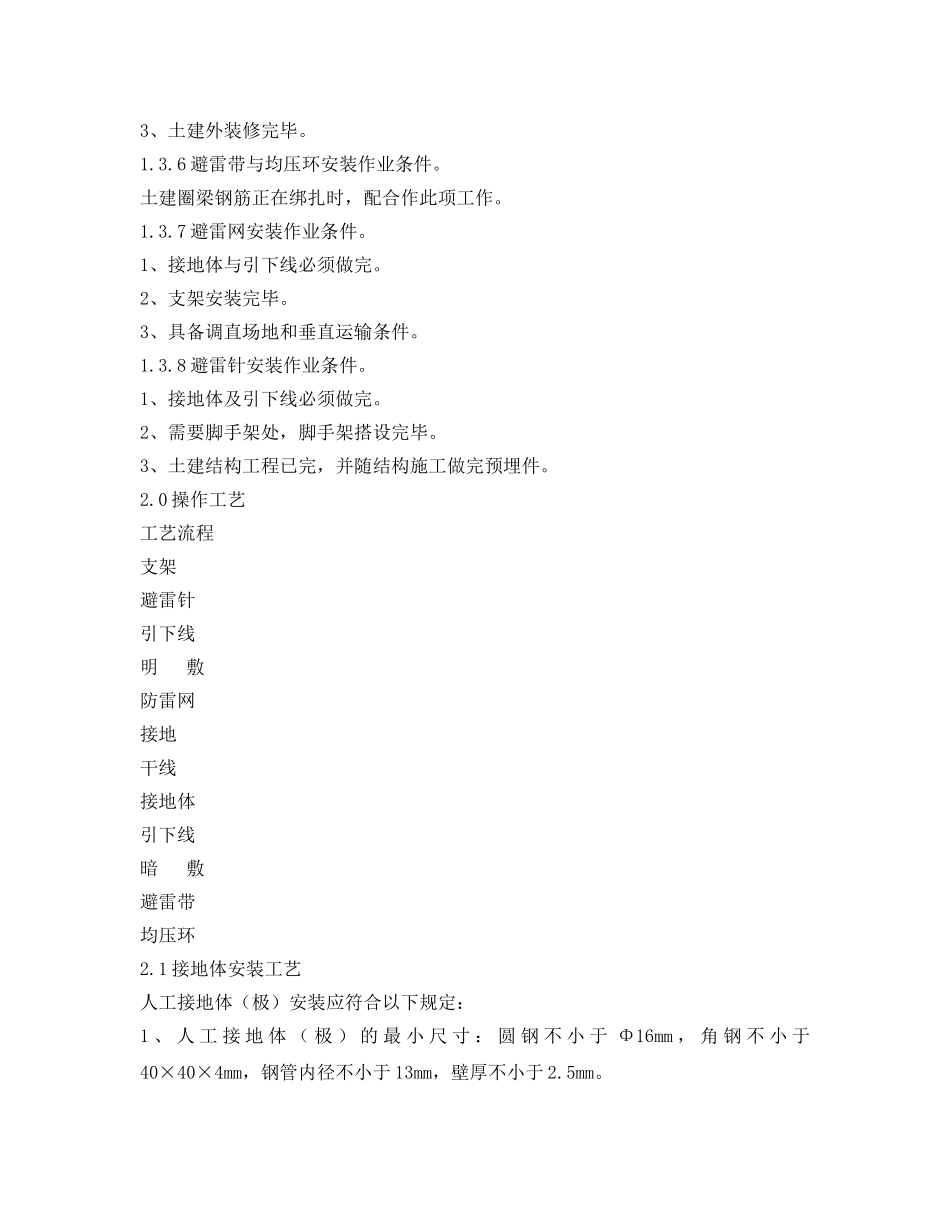

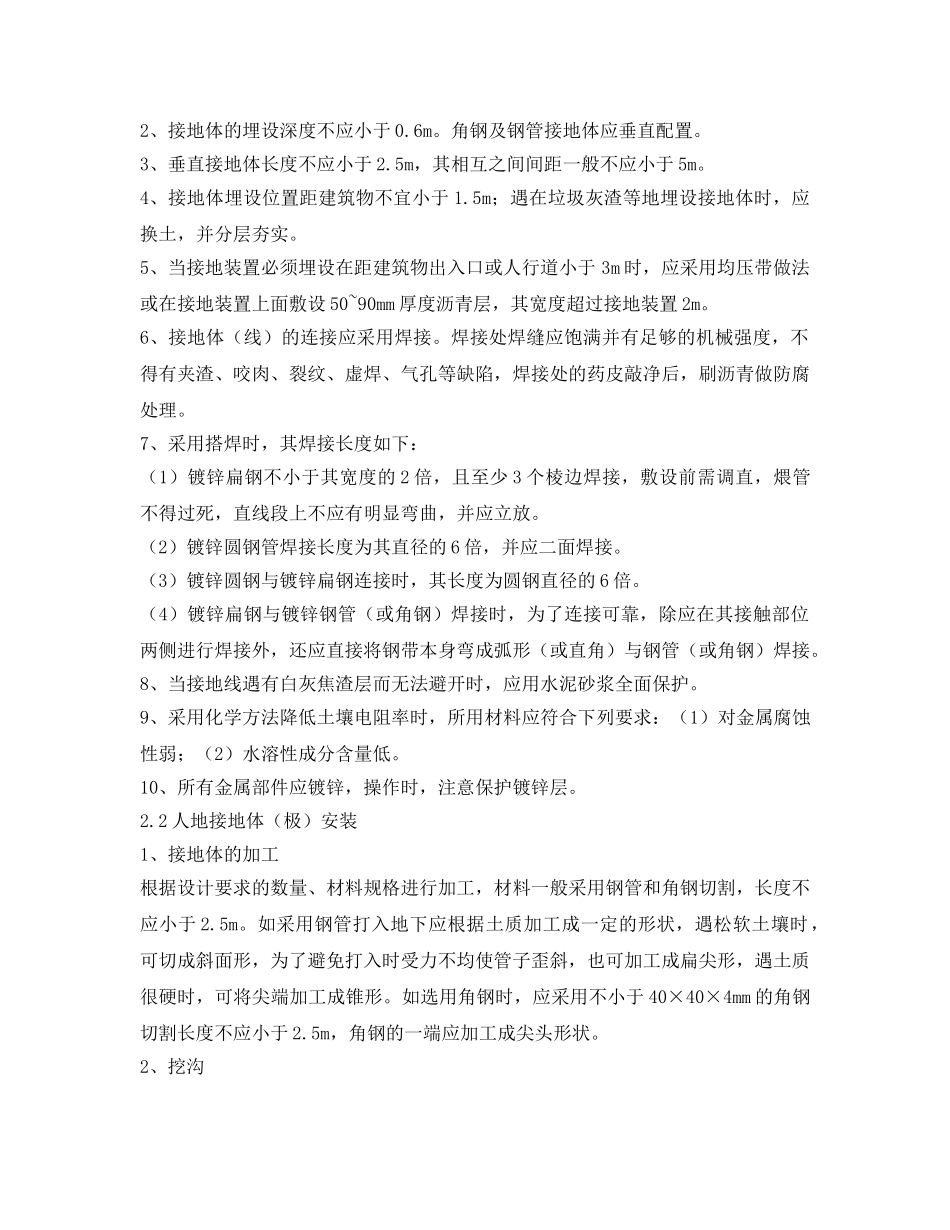

接地装置安装施工操作规程及质量要求本操作规程及质量要求适用于公司承建的建筑物接地装置安装工程1.0施工准备1.1材料要求1.1.1镀锌扁钢、角钢、圆钢1.1.2焊条、防锈漆、银粉1.2主要机具1.2.1电锤、焊机1.2.2手锤、大锤、钢锯、卷尺1.3作业条件1.3.1接地体作业条件1、按设计位置清理好场地。2、底板筋与柱筋连接处已绑扎完。3、桩基内钢筋与柱筋连接处已绑扎完。1.3.2接地干线作业条件1、支架安装完毕。2、保护管已预埋。3、土建抹灰完毕。1.3.3支架安装作业条件1、各种支架已运到现场。2、结构工程已经完成。3、室外必须有脚手架或爬梯。1.3.4防雷引下线暗敷设作业条件1、建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。2、利用主筋作引下线时，钢筋绑扎完毕。1.3.5防雷引下线明敷设作业条件1、支架安装完毕。2、建筑物（或构筑物）有脚手架或爬梯到能上人操作的条件。3、土建外装修完毕。1.3.6避雷带与均压环安装作业条件。土建圈梁钢筋正在绑扎时，配合作此项工作。1.3.7避雷网安装作业条件。1、接地体与引下线必须做完。2、支架安装完毕。3、具备调直场地和垂直运输条件。1.3.8避雷针安装作业条件。1、接地体及引下线必须做完。2、需要脚手架处，脚手架搭设完毕。3、土建结构工程已完，并随结构施工做完预埋件。2.0操作工艺工艺流程支架避雷针引下线明敷防雷网接地干线接地体引下线暗敷避雷带均压环2.1接地体安装工艺人工接地体（极）安装应符合以下规定：1、人工接地体（极）的最小尺寸：圆钢不小于Φ16mm，角钢不小于40×40×4mm，钢管内径不小于13mm，壁厚不小于2.5mm。2、接地体的埋设深度不应小于0.6m。角钢及钢管接地体应垂直配置。3、垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。4、接地体埋设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等地埋设接地体时，应换土，并分层夯实。5、当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50~90mm厚度沥青层，其宽度超过接地装置2m。6、接地体（线）的连接应采用焊接。焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。7、采用搭焊时，其焊接长度如下：（1）镀锌扁钢不小于其宽度的2倍，且至少3个棱边焊接，敷设前需调直，煨管不得过死，直线段上不应有明显弯曲，并应立放。（2）镀锌圆钢管焊接长度为其直径的6倍，并应二面焊接。（3）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。（4）镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将钢带本身弯成弧形（或直角）与钢管（或角钢）焊接。8、当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。9、采用化学方法降低土壤电阻率时，所用材料应符合下列要求：（1）对金属腐蚀性弱；（2）水溶性成分含量低。10、所有金属部件应镀锌，操作时，注意保护镀锌层。2.2人地接地体（极）安装1、接地体的加工根据设计要求的数量、材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可加工成扁尖形，遇土质很硬时，可将尖端加工成锥形。如选用角钢时，应采用不小于40×40×4mm的角钢切割长度不应小于2.5m，角钢的一端应加工成尖头形状。2、挖沟根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8~1m、宽为0.5m的沟，沟上部稍宽，底部渐窄，沟底如有石子应清除。3、安装接地体（极）沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方倒塌。先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。为了防止将接地钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地体可采用短角钢（约10cm）焊在接地角钢一端即可。使用手锤敲打时平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。4、接地体间的扁钢敷设扁钢敷设前应调直，然后...
